goodhdlgh跟拓友一起学插件之Shape Bender V0.6.1(形体弯曲)

       这个工具简单而强大，简直就是SU中的神器呀！但用好也不是一件容易的事，今天跟我一起来练习她的使用吧！开始之前，照例先安装工具和看视频学习基本操作，不清楚的地方一起交流呀。工具在这http://www.sublog.net/archives/152#more-152
       进入正题之前还是复习一下我前面说的插件的用法，没看过的看这里http://www.eeeetop.com/forum.php?mod=viewthread&tid=24580&page=1#pid594938
       上图说话：

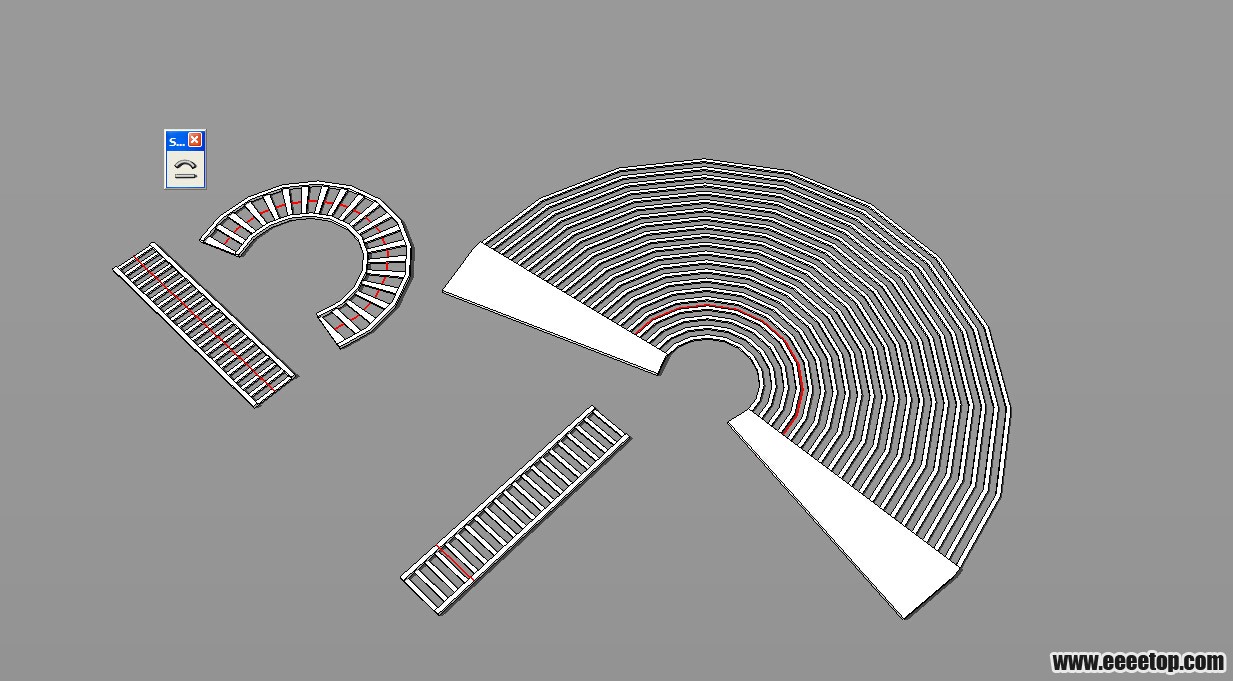

这是同一形体，用不同的参考线弯曲后得到不同的结果，图中红线就是参考线和曲线。此工具关键操作有三步，第一是准备弯曲的形体一定要成组，第二就是参考线一定要平行于坐标系的红轴，切记切记，再有就是参考线的长短和位置对弯曲后的形体有很大影响，这个一定要搞清楚。一般情况下我们只需要将参考线与准备要弯曲的方向等长度就可以了，参考线就是生成曲线的基线，理解了这点，你就可以控制生成的形体了。第三就是要弯曲成形体的曲线了，根据想要的形体自己设置一个焊接在一起的曲线。这个还是要多练习，才能掌握好技巧。

用上回的插件做出此平面，也可加厚，我偷懒只做一个平面，以及想要的曲线，准备好以后，就该主角上场了。

把成组后的形体旋转成这样子。

接着，在底部画出参考线，图中红框部分。

调出弯曲工具，开始操作，

首先选中成组后的形体，点击工具后，选平行于红轴的参考线，再点击要生成弯曲效果的曲线，绿色部分是预先生成的预览图，可按上下箭头键调解要生成的形体，这个自己体会下吧。满意后按回车键生成形体。

接着把生成后的形体旋转成这样子。

在形体的中心部分加参考线，是为了生成的形体对称。参考线的位置很重要，对生成的弯曲形体有很大影响。

同上回，点工具生成弯曲形体。

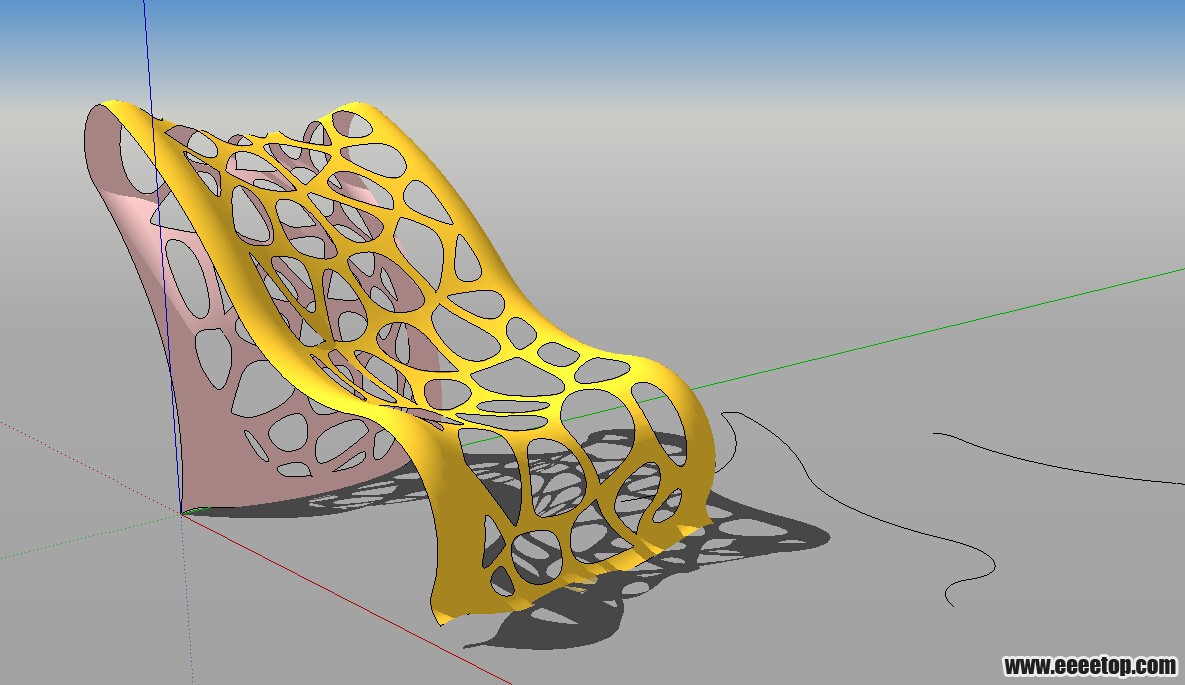

这是生成后的形体，一把椅子。

再来一张右前侧照。想上来休息一会吗？呵呵！
