某办公楼设计——分析图制作的一些心得!


[版块:可视化设计] [分类:经验教程] [复制链接] 报告无效帖子查看: 50243|回复: 317
拓都将军|heimuheimu5 发表于 2013-4-10 18:36:29 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
一个办公群体+公建的项目,概念方案阶段。目前还没完成,先分享部分,主要是在做分析图过程中的一些心得体会及做法,欢迎大家也来分享下自己做图的一些步骤及过程!
以下是过程中的部分图纸:
总图.jpg 道路等级.jpg 场地交通组织——车行.jpg 场地交通组织——人行.jpg

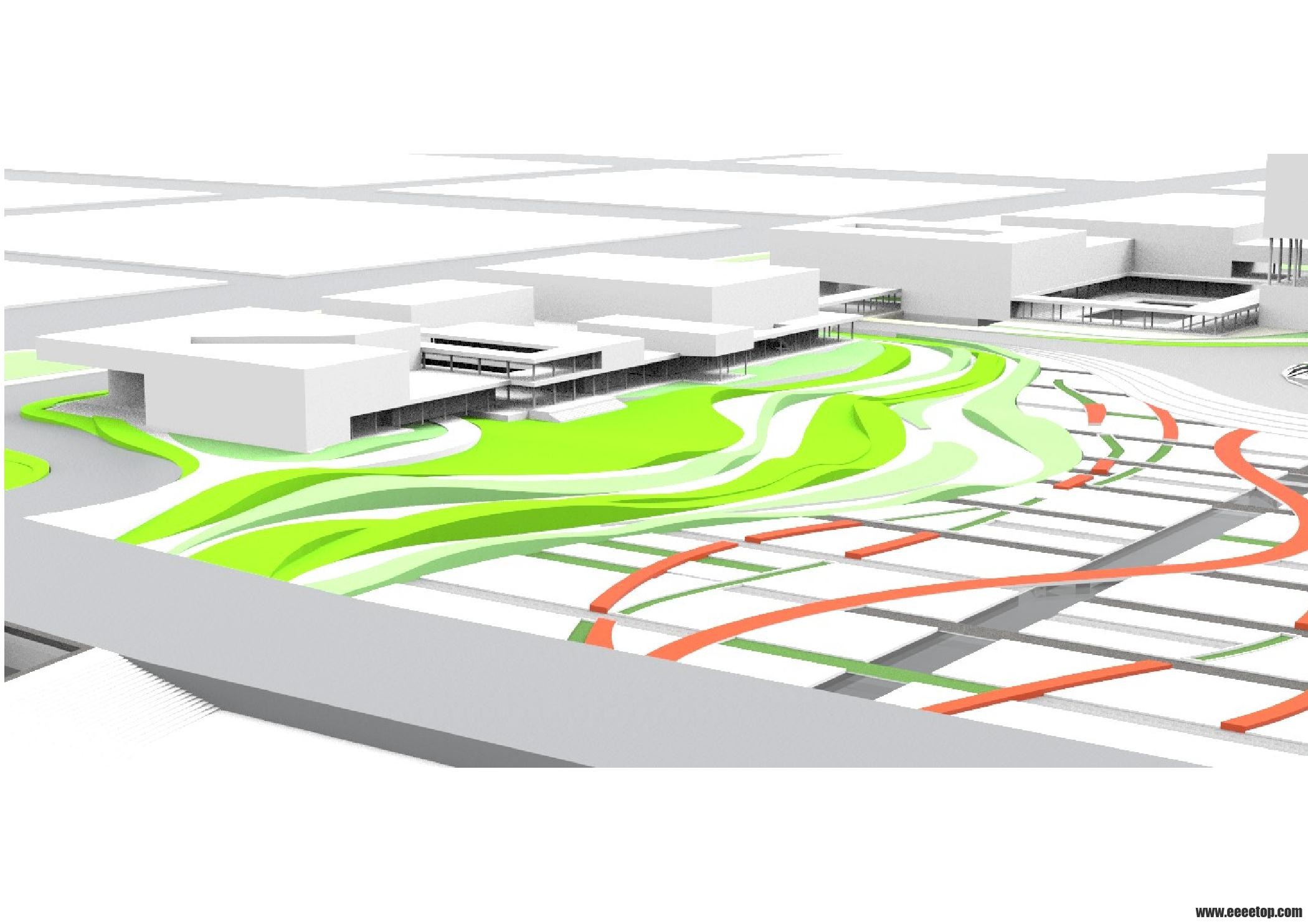

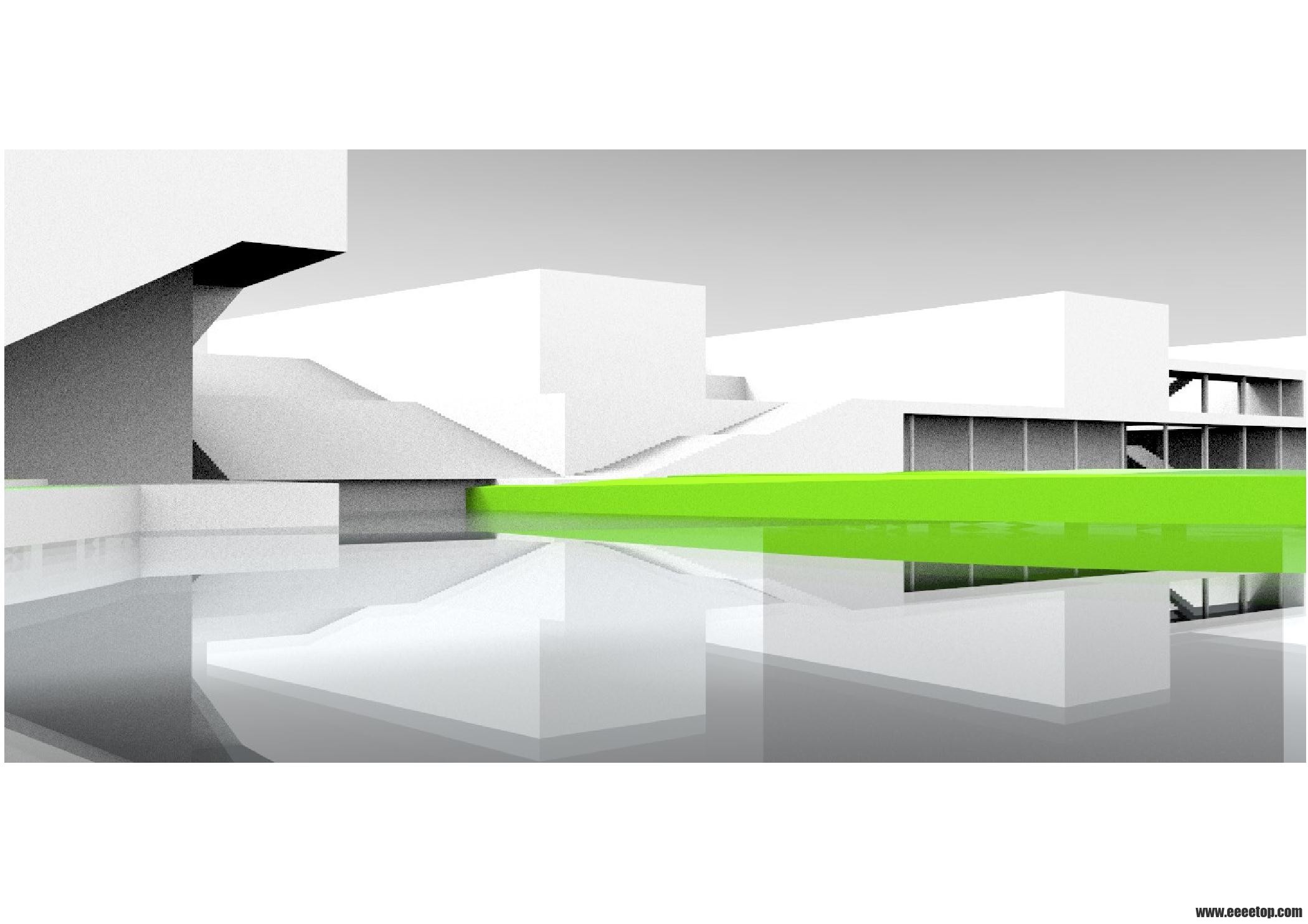

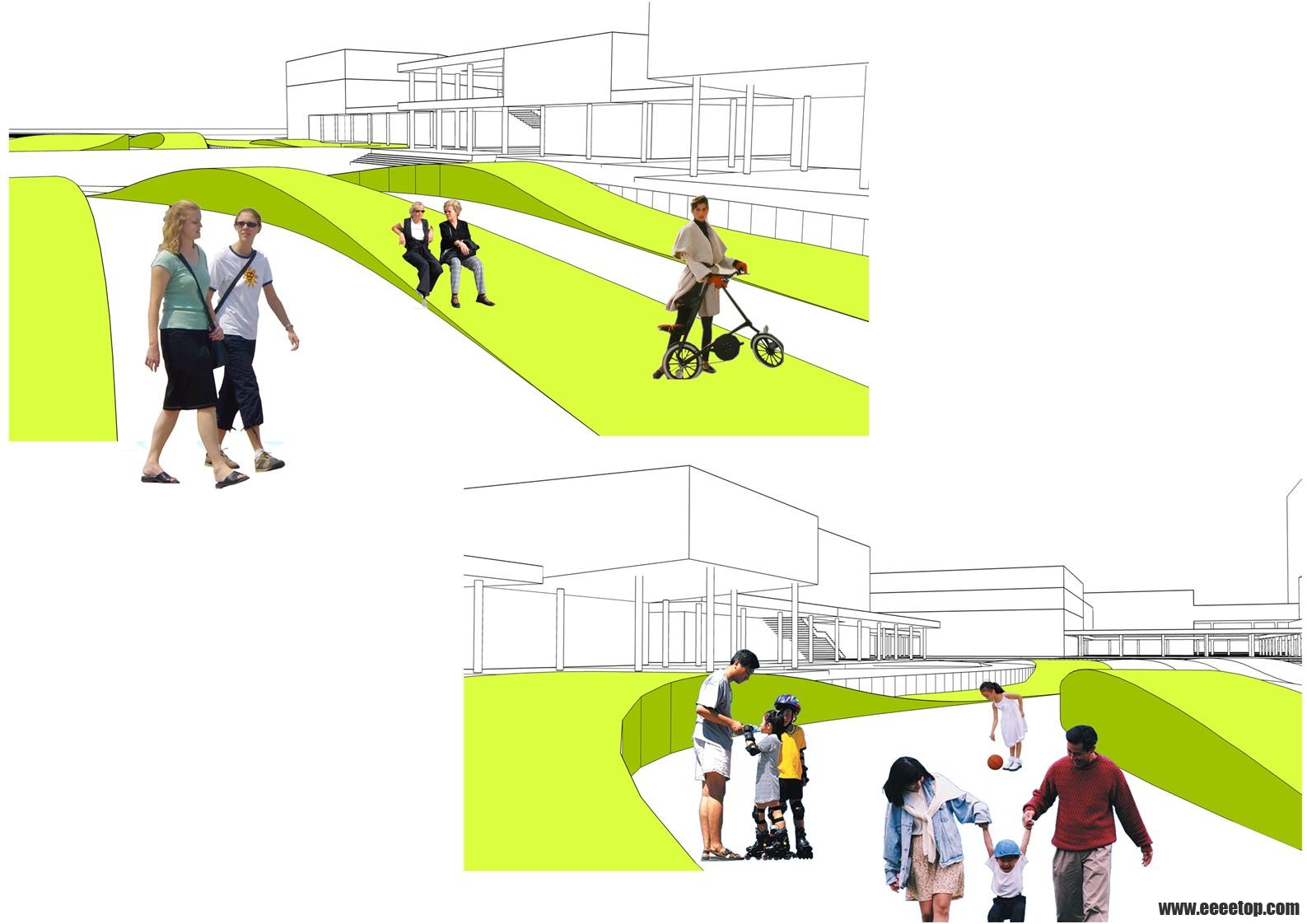

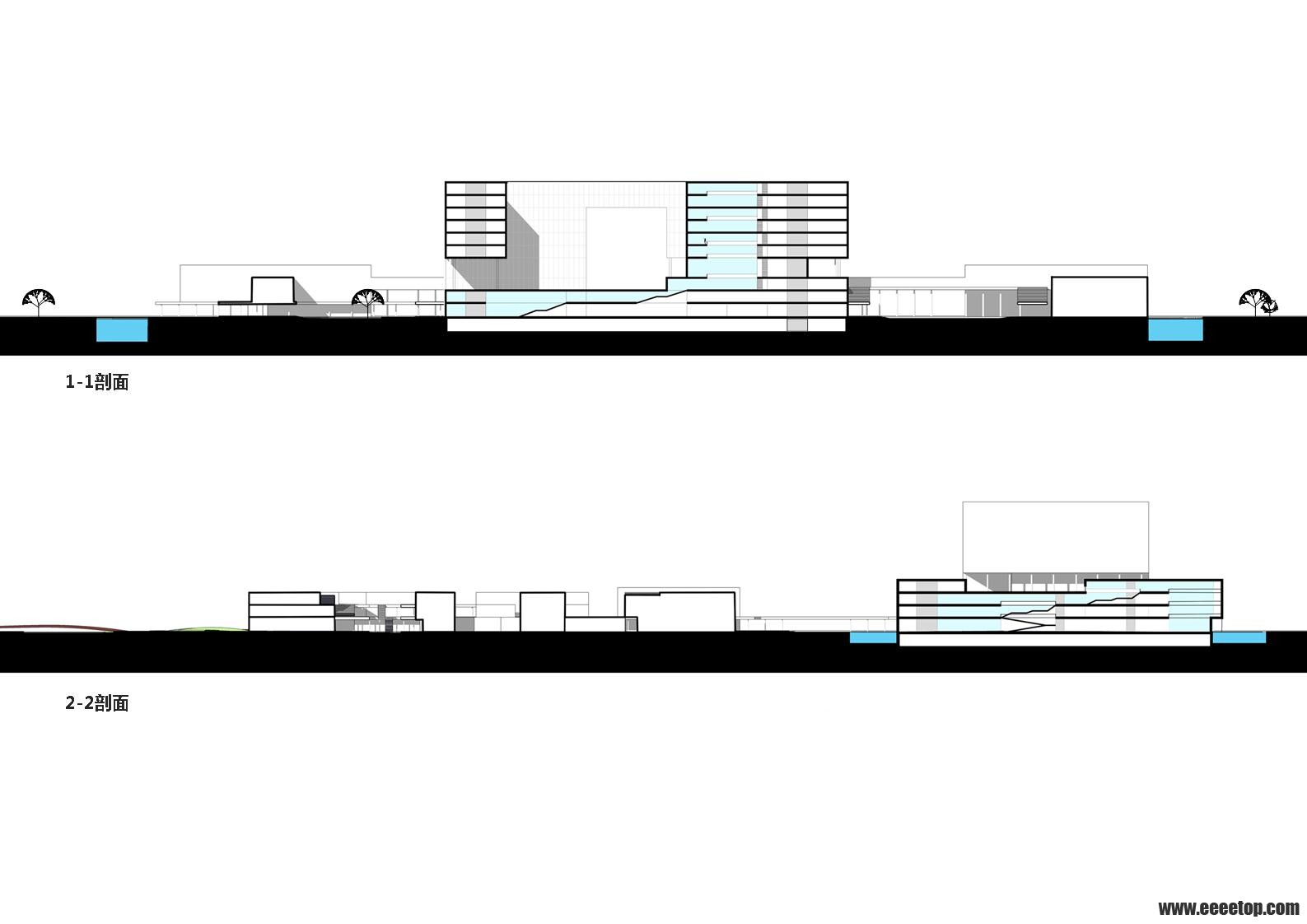

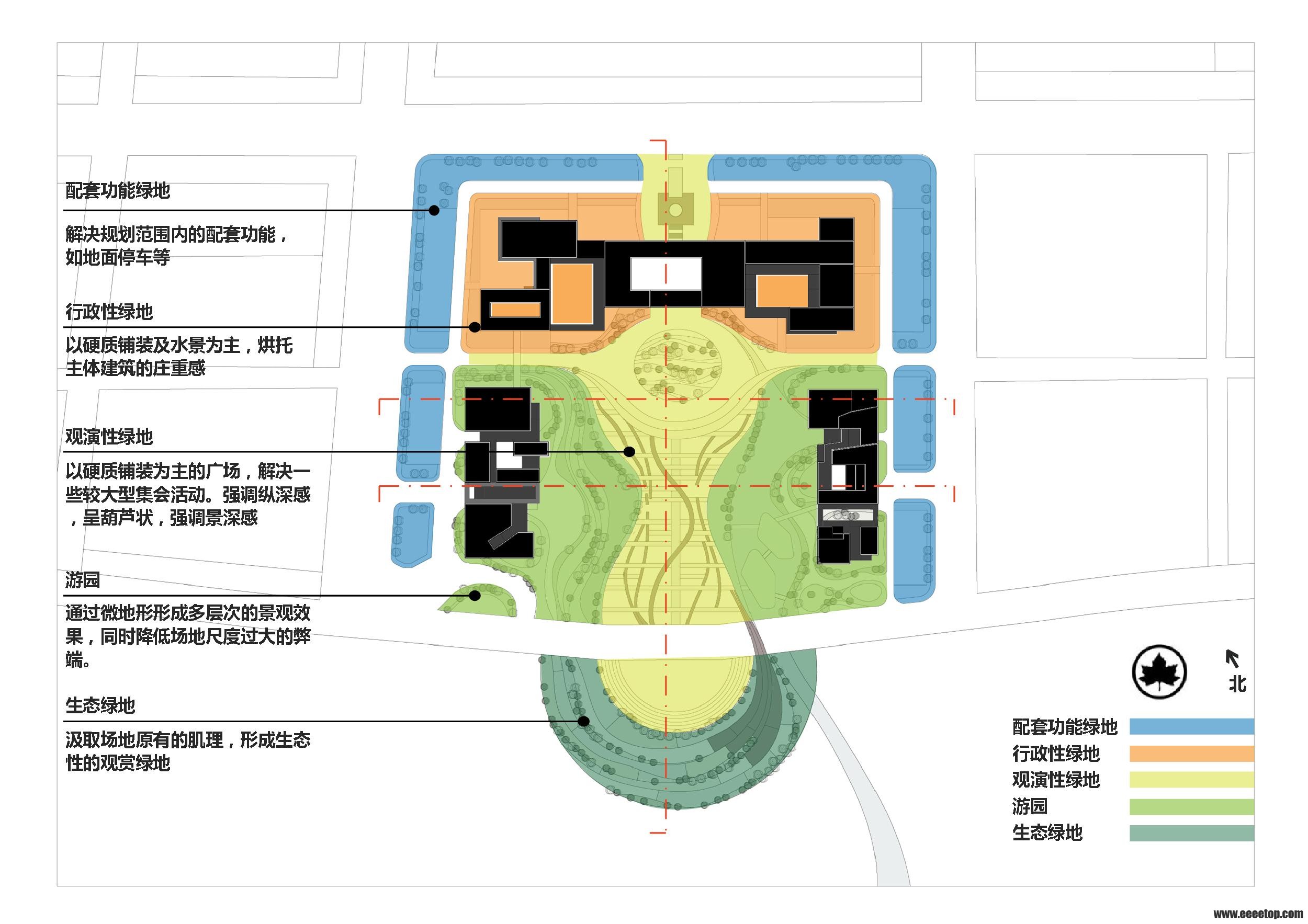

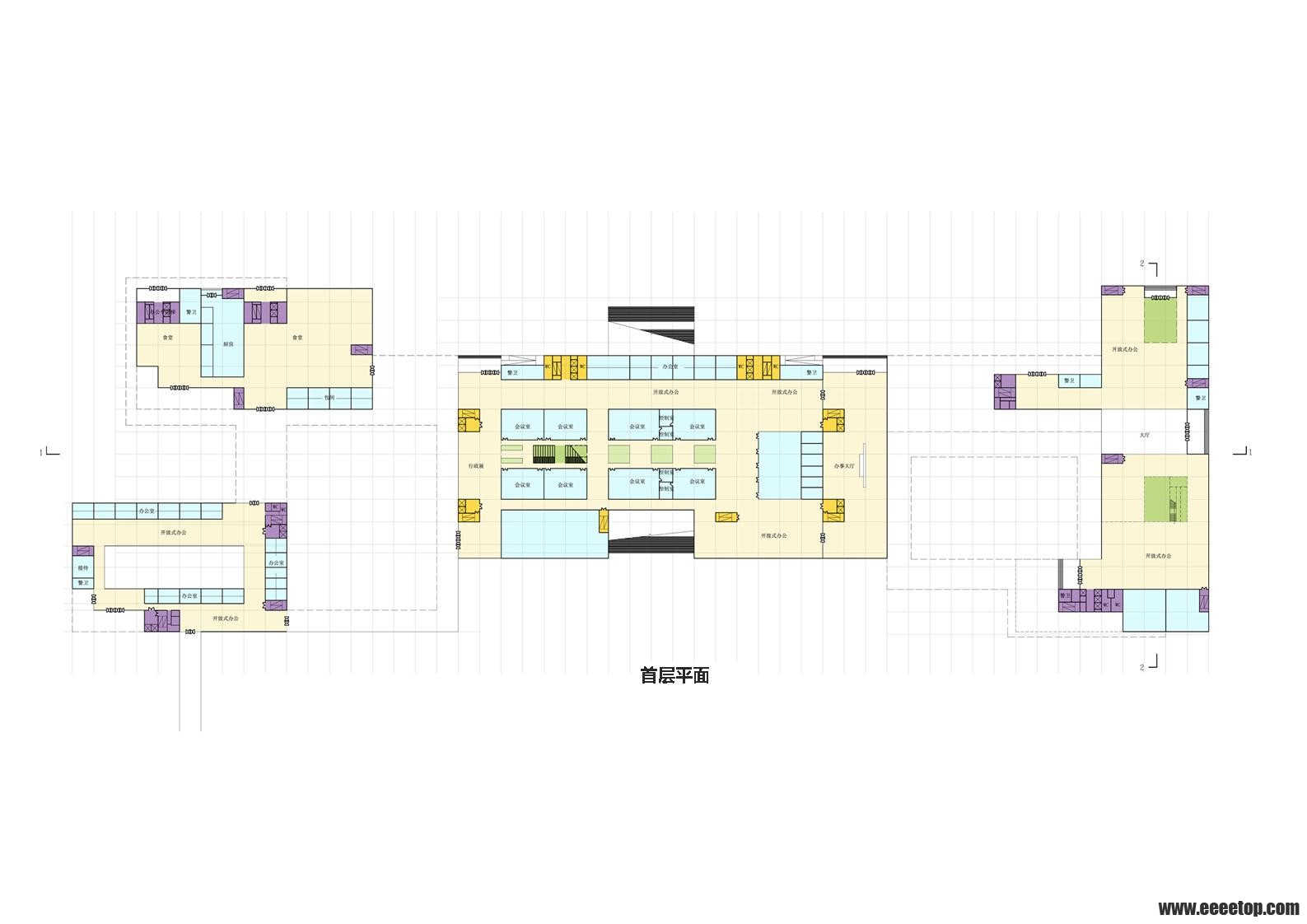

广场尺度研究.png 场地景观格局.jpg 广场尺度分析.jpg 城市客厅1.jpg 城市客厅示意1.jpg 城市客厅示意2.jpg 城市客厅示意3.jpg 功能布局1.jpg 功能布局2.jpg 功能布局3.jpg 流线分析1.jpg 流线分析2.jpg 流线分析3.jpg 首层平面图.jpg 剖面图.jpg 透视二.jpg 透视三.jpg 透视一.jpg 透视四.jpg 透视五.jpg 透视六.jpg
部分图的制作过程:
一、如图 广场尺度分析A.jpg ,步骤如下:
1、从SU导出图片
2、在PS对图片进行处理

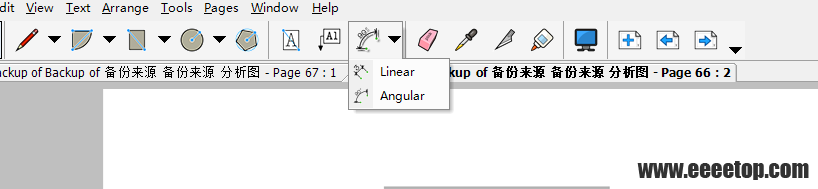

3、插入layout,增加尺寸及角度的标注。在layout中能直接增加角度和线性的尺寸标注,位置如图 QQ截图20070709153445.png ,下拉菜单中的第一个是直线的标注,第二个是标角度的。
4、同时,为了美化你的图片,还可以直接在layout里面增加配景。在layout侧边的菜单里面可以插入一些SU里面的组件。 1.jpg 包括立面树,平面树,箭头,人物等等,比较方便。

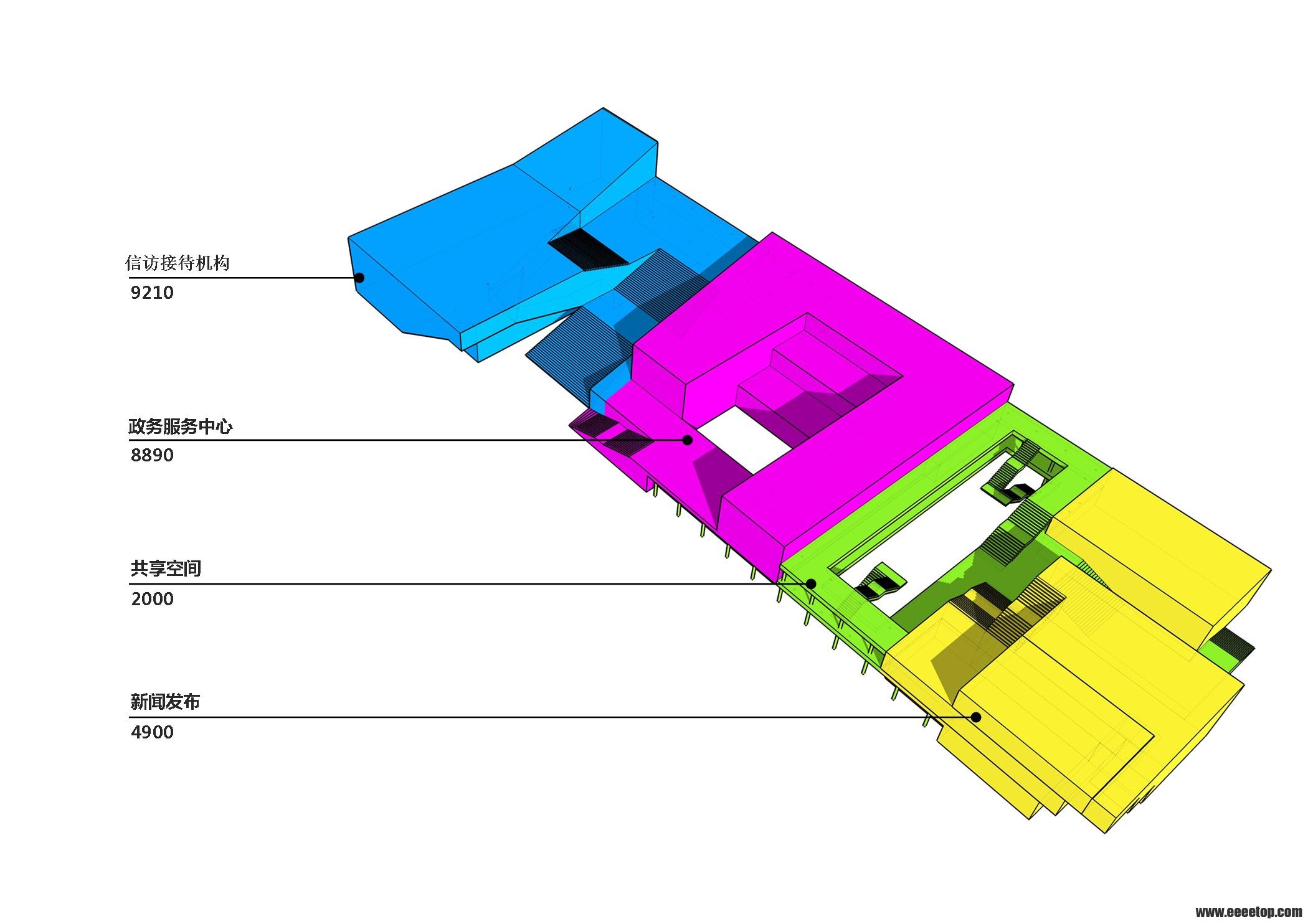

二、如图 功能布局2A.jpg ,之前在论谈里发过另一方案的贴(
[软件作品]以前的一个项目,用SU+PS做的分析图),里面也有例假分析图的画法。当时做时过程比较复杂,先用SU导二层图,再在PS里面将二层粘合。
这次的方案过程中发现了一个比较偷机取巧的办法,只需要在SU里简单地设置一下——在SU的风格-编辑里勾选背面边线。可以看下勾选之后的不同:勾选前 未命名.jpg ,勾选后效果 未命名1.jpg ,个人感觉勾选后颜色看起来没那么死,会比较生动一些,有透明化的效果!(有人认为SU里面的颜色导出来不好看,其实我觉得可以自己手动调RGB的数值,这样就能准确达到你想要的那个颜色效果。如果还是觉得颜色不好,可以把阴影打开,但不勾选地面那个选项 未命名.jpg
通过勾选“背面边线”,导出的图可以直接拿来使用,不需要再经过PS了!
最后,在layout把文字和引线补上就成了!

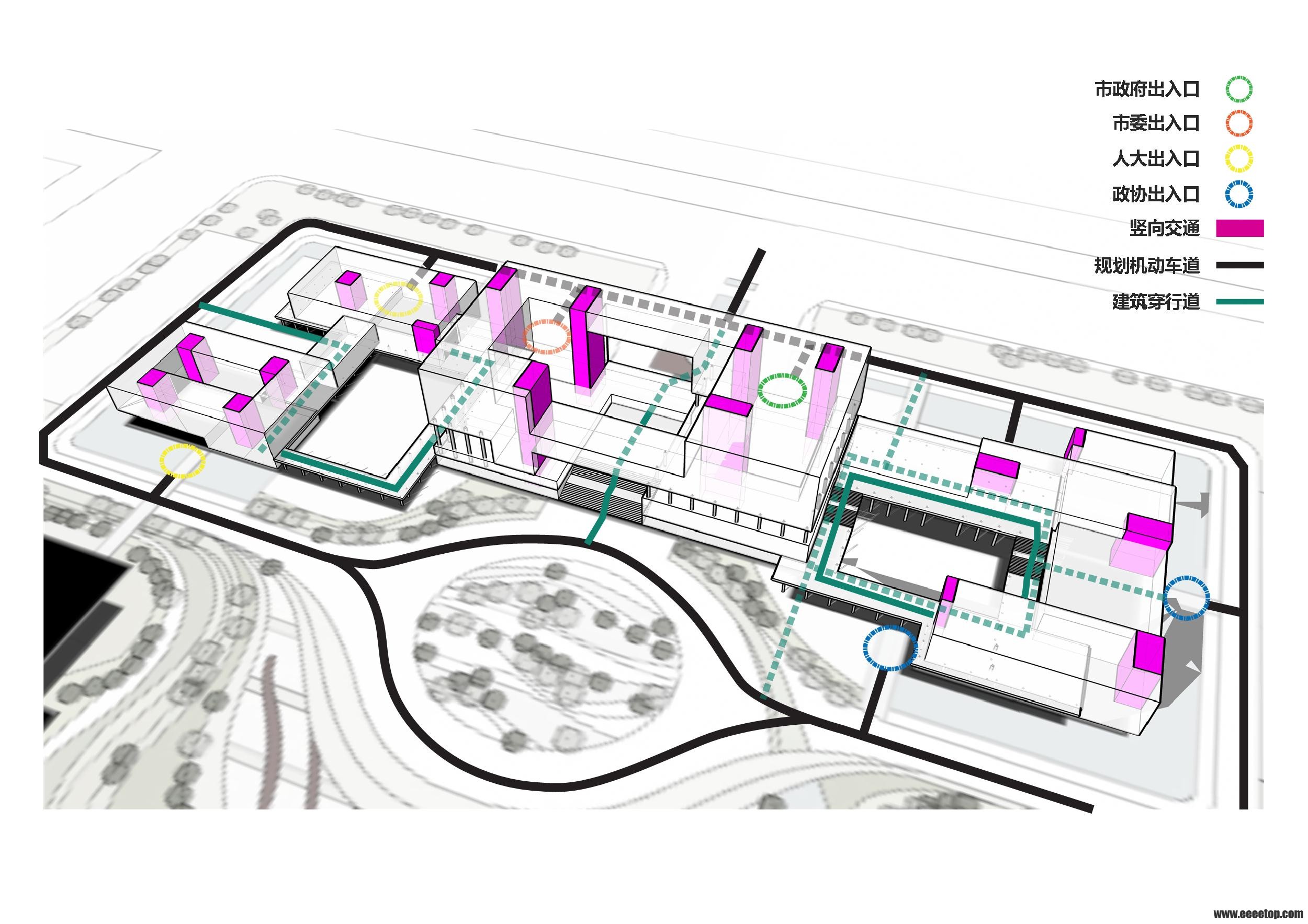

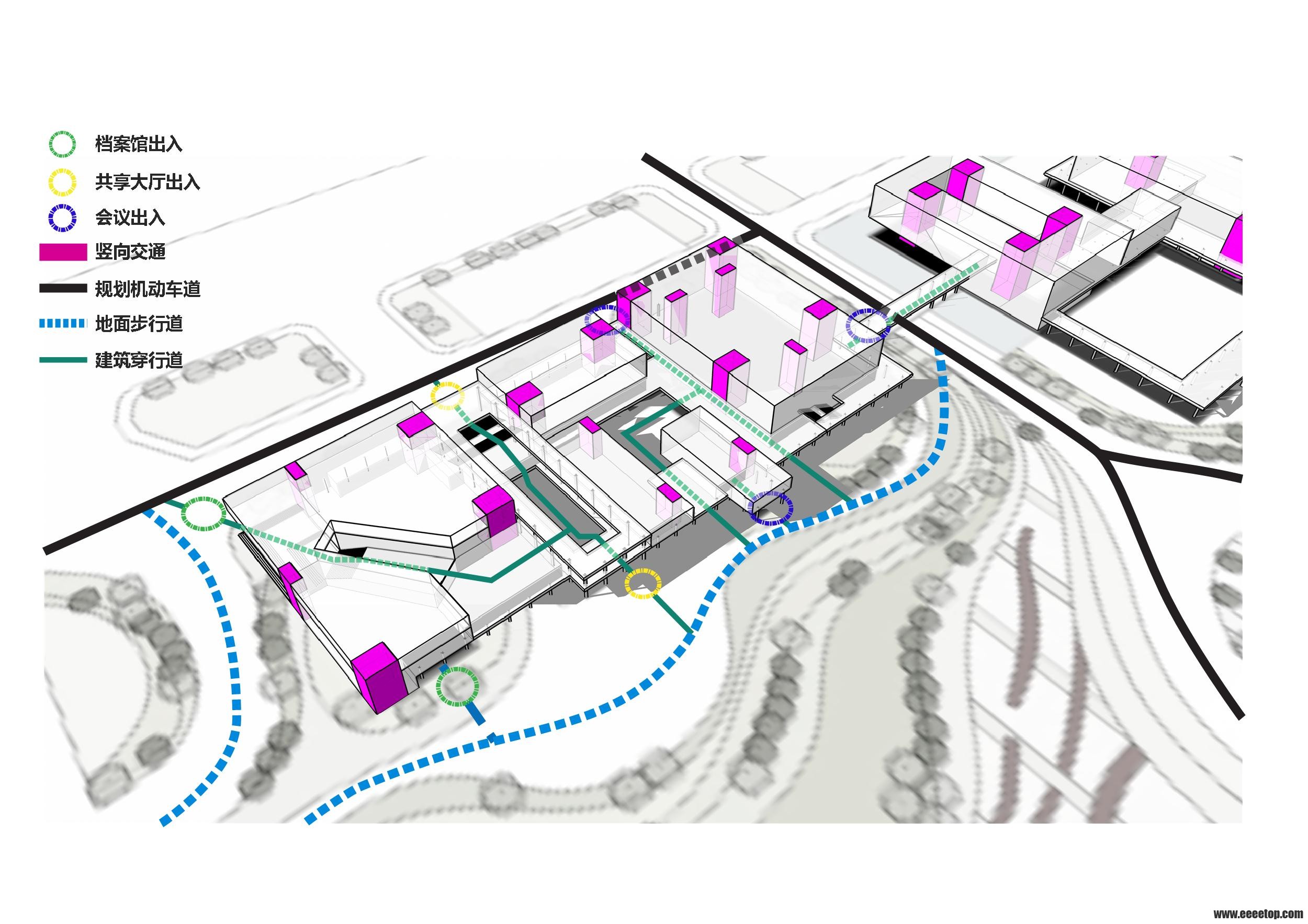

三、如图 流线分析2A.jpg 步骤如下:
1、将PS总图导入SU

2、同上例一样调整SU的一些设置(背面连线),导图
3、在layout里画流线。layout里可以画各种形式的线,曲线是通过直线工具变化而来的,其实和PPT里直线变曲线差不多。具体步骤如下:

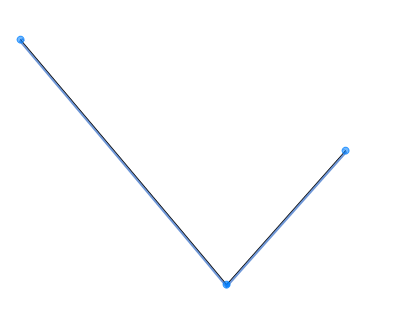

A、用工具画出直线段 未命名.jpg
B、双击刚才画好的直线,会出现一些圆形的控制点 QQ截图20070709171715.png
C、在你想要变曲的控制点上按ctrl+鼠标左键拉扯,会出现控制杆和控制点,可以通过杆和点来改变曲线的形态 QQ截图20070709171734.png

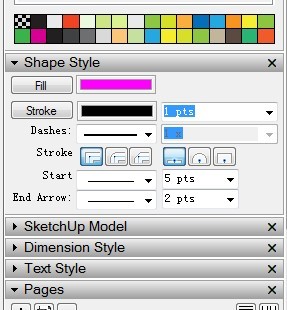

D、可以在此对话框 未命名.jpg 可以
编辑曲线的样式、颜色、箭头样式、大小,也可以对透明度进行调节。以上是本人一些小心得,欢迎大家来分享自己的!


评分

参与人数 28e币 +277 收起 理由
欢僖僦嚎 + 24 爆料兼分享,分享总让我们知更多。
YULAN + 2 爆料兼分享,分享总让我们知更多。
ty3132 + 1 爆料兼分享,分享总让我们知更多。
凯诺hunter + 4 爆料兼分享,分享总让我们知更多。
雪地叹息瓶 + 4 心得小教程,教学相济大家进步快。
小红帽恰恰 + 10 交流多进步,碰撞思维火花最珍贵。
364882846 + 1 爆料兼分享,分享总让我们知更多。
蓝天莫 + 4 心得小教程,教学相济大家进步快。
绿手红怪 + 6 向上好少年,多学多思多练多设计。
飞雪天空 + 1 不错的方法!

查看全部评分

拓邦元帅|summer5un 发表于 2013-4-10 18:53:27 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
楼主做的图都好清新~~!!!赞!!!
layout教程非常实用的说!!!

点评

这个真的挺不错的 方便实用而且效果也不错 赞  发表于 2014-12-10 15:16
拓城校尉|阿拉丁aladdin 发表于 2013-4-10 19:17:33 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
太棒了,赞!!!
拓都将军|kisskaki 发表于 2013-4-10 19:57:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
楼主做的非常好
拓邑团练|后排1989 发表于 2013-4-10 21:36:14 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
很赞啊,感谢分享~
拓邦元帅|baoba521 发表于 2013-4-10 21:40:28 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
,很成功啊。。
这周忙死了。。。
拓邦元帅|白马非马 发表于 2013-4-10 23:43:34 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
layout再次见证,现在忙着复习,su好久没碰啦
拓邑团练|angel86123 发表于 2013-4-11 00:23:16 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
如今的天下是分析图的天下啊~顶!!~
拓土新兵|huhaoclark 发表于 2013-4-11 03:43:32 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
谢谢楼主风向 MARK 一个
拓邑团练|王斌jianzhu 发表于 2013-4-11 08:50:19 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
真心不错,学习了。
拓都将军|czyy1000 发表于 2013-4-11 09:43:18 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
太好看了!
拓邑团练|clark_1987 发表于 2013-4-11 10:23:12 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
拓都将军|marchlion 发表于 2013-4-11 10:57:26 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
精品精品精品 好好研究
拓邑团练|活水月月鸟 发表于 2013-4-11 11:51:02 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
非常好 谢谢
拓城校尉|xu281093860 发表于 2013-4-11 12:40:22 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
很清新的排版!layout我重新认识了他!
