曲线干扰控制


[版块:参数化设计] [分类:经验教程] [复制链接] 报告无效帖子查看: 7063|回复: 17
拓邦元帅|沧月 发表于 2013-5-30 14:32:45 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
  曲线干扰很简单,但简单的东西也会有研究的价值,譬如曲线如何对空间曲面进行干扰,又譬如如何控制干扰的范围。

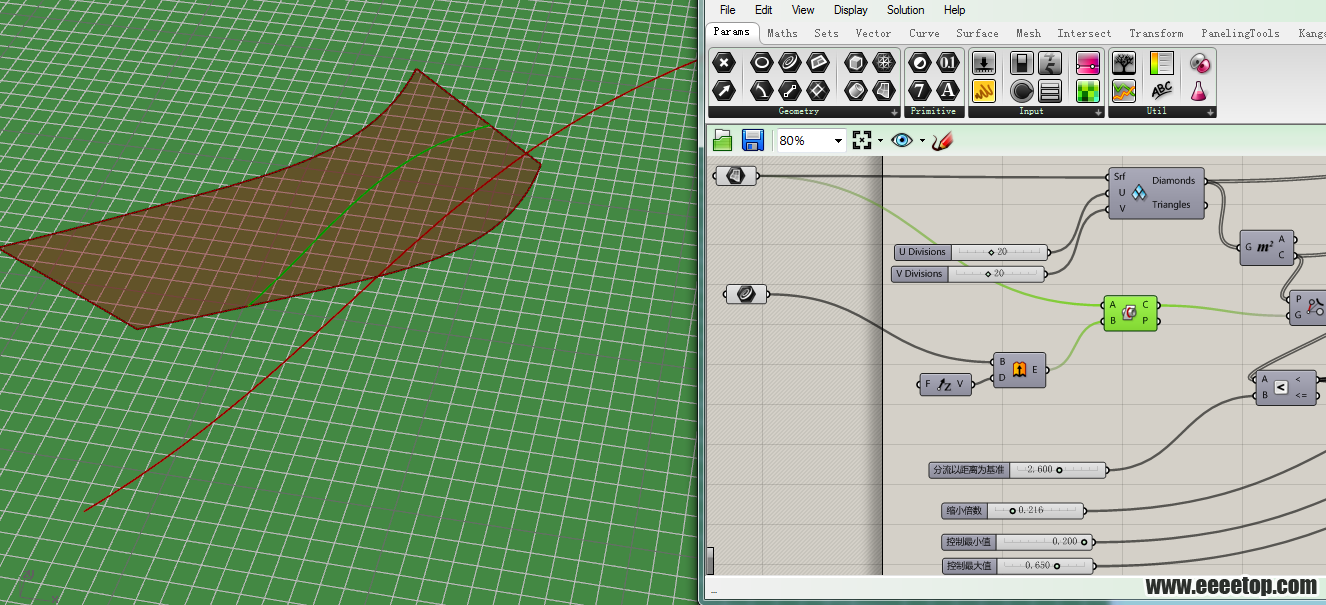

  若曲面和曲线不在同一平面上,gh仍会尽责的找出曲面上的点到曲线距离最短的那个点,但此时的结果已经不再是我们所需要的了,这就是问题所在。其实空间曲面思路很简单,只需投影曲线到曲面上就行了,为了加强可视化和便捷修改操作,也用gh完成这一操作。
  接着原始操作,计算最近点和距离,我用的是菱形划分曲面。

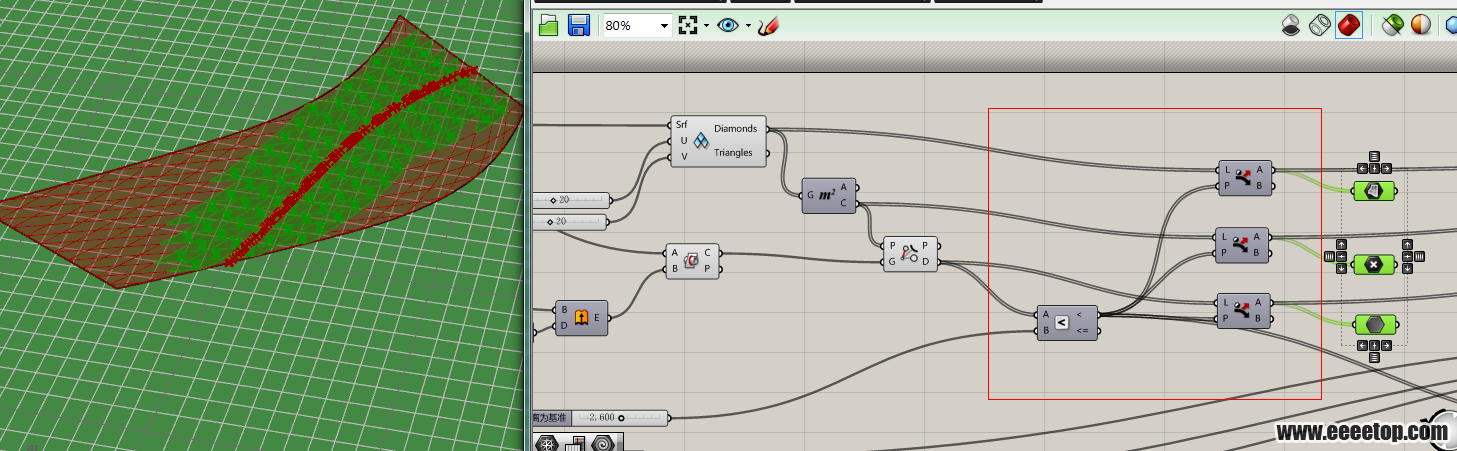

  我此时只要中间的菱形进行缩放,需要对曲线干扰的范围进行一下控制,这就会用到gh核心的数据处理原理之一——数据分流(dispatch)。而进行分流就需要一个规则,我用了距离控制。
  进行缩放。
  最终效果就是这样了,开洞效果不错。

评分

参与人数 3e币 +41 收起 理由
戒戒 + 1 向上好少年,多学多思多练多设计。
beinornow + 30 爆料兼分享,分享总让我们知更多。
jin1991 + 10 交流多进步,碰撞思维火花最珍贵。

查看全部评分

拓都将军|jin1991 发表于 2013-5-30 15:01:15 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
恩,一直想找个机会说说干扰的概念,因为这个经常会涉及到。lz正好添补了这空白。
投影曲线,你用拉伸出交线(直接用project也行),那个范围的话,如果会vb代码更快,可以控制多种范围
我曾今看过你同学在专筑上的几期讲座,你同学确实讲得还可以,对我也挺有启发的
拓邑团练|SK_ 发表于 2013-5-30 18:46:29 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
牛逼 GH功能高端!
拓都将军|beinornow 发表于 2013-5-30 19:47:14 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
很不错的一个教学小帖子,我也在专筑网上看过楼主的讲座,实属难得啊,感谢你的心得分享。
拓土新兵|李雪伟 发表于 2013-5-30 21:27:51 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
很好感谢分享
拓土新兵|箐筑 发表于 2013-5-30 22:42:06 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
参数化设计就是很牛啊。。可是不会
拓邑团练|士兵 发表于 2013-5-31 01:07:09 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
曲线干扰控制
拓邑团练|liullst 发表于 2013-5-31 01:42:12 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
一看到好的东西就想学,Rhino强大哇,刚刚把SketchUp入门,看到犀牛强大的参数设计能力,想想是不是也该入Rhino门下学学.......求指教!(重点是我学的是景观-..-)
拓土新兵|yangyang52 发表于 2013-5-31 10:12:12 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
真的很不错啊
拓都将军|yg032 发表于 2013-5-31 10:27:06 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
昨天还看了这个视频,嘿嘿,
拓土新兵|inn1128 发表于 2013-5-31 17:08:26 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
好牛逼的样子
 楼主 | 拓邦元帅|沧月 发表于 2013-5-31 17:12:51 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

rhino本身的参数化能力不强,强大的是它的插件script和gh等哦。学景观的话确实可以接触下gh,还是可以做很多效果震撼的概念的。
拓乡士官|guohaitao 发表于 2013-6-3 13:46:43 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
左后一张图瞬间就亮了
拓都将军|347591157 发表于 2013-6-18 23:11:01 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
楼主大三的?
 楼主 | 拓邦元帅|沧月 发表于 2013-6-18 23:24:24 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
347591157 发表于 2013-6-18 23:11
楼主大三的?

是啊,你怎么知道的
