这是意大利佛罗伦萨大学的一次设计。主建筑是用了Tsplines建模。作为实际的建筑物（Architecture,Building）或者说构筑物（Construction），只有一个概念是不够的。所以开始试着加点结构上去。把思路发上来，和大家一起探讨可能的结构形式。由于是新手，深知论坛里潜水的大神居多，因此抛砖引玉，虚心请教各位的观点。

这是用亚特兰蒂斯渲的建筑外形
QQ图片20140402122131.jpg QQ图片20140402122141.jpg


首先炸了brep并offset生成了点阵

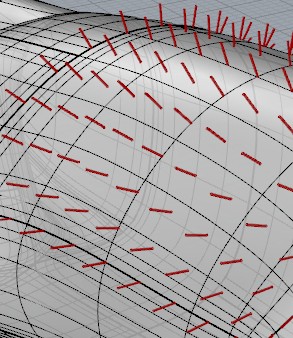

然后生成竖向的连杆

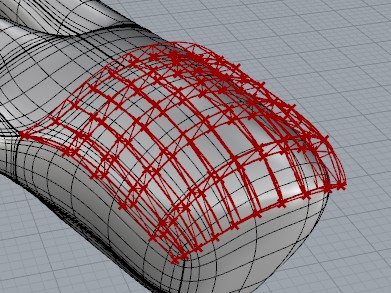

点相互连接 pipe生成杆
QQ图片20140402122212.jpg QQ图片20140402122216.jpg QQ图片20140402122205.jpg



最后用炸开的brep点生成节点球。


整体思路是这样的，那么这个建筑将来存在的形式也应该是内外双层板的形式。当然，这只是一个概念建筑，施工也许会存在无穷大的困难。（想想扎哈广东的实例请了很多有经验的师傅现场手工打磨玻璃）
想知道除了这种结构形式，请问还有什么结构形式呢？比如正角锥型的网架结构？
如果您在这方面有所感悟，欢迎参与讨论，当然了能把GH文件上传了更好咯。

最后附上Tsplines做的3dm和gh文件。如果您对Ts有所兴趣可以下3dm查看。至于gh，只选取了一个surface做结构。新手发帖，有不足之处，望各位海涵。
