转摘《论Vray for SketchUp环境下的线性工作流》 文/韩世麟


[版块:虚拟化表现] [分类:经验教程] [复制链接] 报告无效帖子查看: 21106|回复: 104
拓乡士官|开着坦克撞猪 发表于 2014-4-7 20:22:57 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 朋朋 于 2015-4-2 09:45 编辑

引言
为了引入这个话题,首先谈谈这些大家可能遇到过的问题:如果你接触过Vray for SketchUp这个软件,并且尝试使用它渲染室内(如博物馆设计中只开了很小窗口的展厅),半室内(灰空间),或是夜景的话,你很可能遇到如下的困惑:渲室内图时总会觉得过暗,或者渲夜景人工加的灯光很容易就过曝。你是不是有同感呢?如果是,这篇文章将会解答你的疑惑。
实际上,以上两个情形本质上是同一个问题:渲染时人工加入的光源(点光源,面光源,IES,或者相对面积较小的开窗洞口(注1)等等),总是给人非常不给力的感觉,即使倍增值调的很高,屋里也亮不起来,倍增值增加到极高,好不容易把周边环境照亮了,光源附近却一定会明显过曝,完全有违真实生活中灯光或者自然光的表现。(图1)

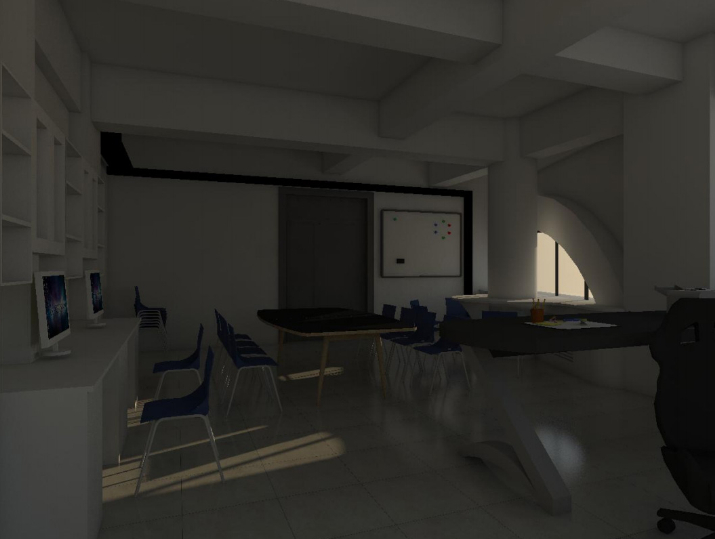

图1:情景一,按正常思路打光,室内场景总会很暗。
上图使用了Vray自带的阳光系统,即使阳光照进室内,屋内仍然很暗,明显曝光不足。
图2:情景二,灯光很不真实,屋里还没亮起来,灯光周边已经过曝了。
建立简单的暗室场景,墙体是50%的灰色,使用最基本的Vray矩形灯光,可以看到整个房间的曝光度还略显昏暗,显然需要增加光源亮度,但是灯光周围已经过曝得不成样子,让人不敢继续向上增加灯光的倍增值。而在现实生活中,这样大面积的一盏灯,已经足够把整个房间照的亮亮堂堂了(注2)。为什么会这样?如何解决?
首先就事论事地说一下浮于表面问题以及解决方法:
对于第一幅室内图,室内明显曝光不足,此时我们直觉反应(注3)的解决方法是:
1. 增大光圈,减慢快门速度,使室内整体曝光达到可接受的正常亮度。(使用该方法,整体亮度虽然上去了,但是窗口高光区会过曝。)
2. 增大室外环境光阳光系统的倍增值。(使用该方法,即使窗口过曝得一塌糊涂,室内总亮度仍然提升不大。)
3. 前期处理不管用,那可以试试后期方法,将过暗的图纸拖入Photoshop,观察一下它的数据分布(图3): 图3.jpg

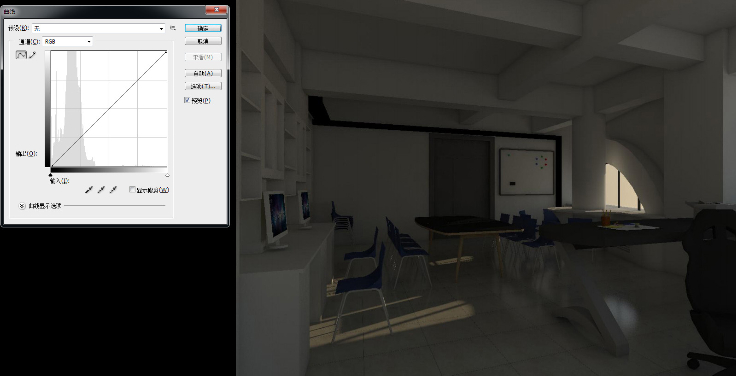

图3:从直方图可以清楚的看到,绝大部分的数据堆在左边,也就是数据集中于暗部,这是典型曝光不足的图片。那么此时无论是使用色阶工具还是曲线工具提亮,在整体亮度提高之余,你会发现,高光区过曝了(图4): 图4.jpg
                                                     。
                                                     。
                                                     。
                                                     。
                                                     。
                                                     。(大家仔细阅读,其中有解决次问题的方法和原理,会对你的VFS有很大的提高)
论Vray for SketchUp环境下的线性工作流-韩世麟.pdf (3.29 MB, 下载积分: e币 -2  e币充值 VIP免e币)

评分

参与人数 3e币 +32 收起 理由
bang_m + 2 资源多整理,方便他人自己亦受益。
DanielJin + 20 交流多进步,碰撞思维火花最珍贵。
zhenaihuai + 10

查看全部评分

 楼主 | 拓乡士官|开着坦克撞猪 发表于 2014-4-7 20:25:03 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 朋朋 于 2015-4-2 09:45 编辑

拓邑团练|wallacenan 发表于 2014-4-7 21:10:37 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 朋朋 于 2015-4-2 09:45 编辑

突然之间

拓邑团练|晨光已现 发表于 2014-4-7 21:12:23 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 朋朋 于 2015-4-2 09:45 编辑

谢谢分享心得体会。

拓都将军|Tshirt5 发表于 2014-4-7 21:32:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
韩大神的。。。。
拓邦元帅|神灵之王 发表于 2014-4-7 22:06:45 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 朋朋 于 2015-4-2 09:45 编辑

谢谢分享

 楼主 | 拓乡士官|开着坦克撞猪 发表于 2014-4-7 22:22:26 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 朋朋 于 2015-4-2 09:45 编辑

突然之间[/quote]
不知道你的评论是什么意思,但是希望你下载后仔细认真看完,会有意想不到的收获。

 楼主 | 拓乡士官|开着坦克撞猪 发表于 2014-4-7 22:24:05 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 朋朋 于 2015-4-2 09:45 编辑

谢谢分享心得体会。[/quote]
希望下载后认真看完,会有意想不到的收获。

 楼主 | 拓乡士官|开着坦克撞猪 发表于 2014-4-7 22:42:35 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 朋朋 于 2015-4-2 09:45 编辑

韩大神的。。。。[/quote]
希望下载后认真看完,会有意想不到的收获。

 楼主 | 拓乡士官|开着坦克撞猪 发表于 2014-4-7 22:43:53 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 朋朋 于 2015-4-2 09:45 编辑

谢谢分享[/quote]
希望下载后认真看完,会有意想不到的收获。

拓城校尉|a741025b 发表于 2014-4-7 23:26:30 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 朋朋 于 2015-4-2 09:45 编辑

好的!!下载来学习!!

拓邑团练|xiaoxiao0071 发表于 2014-4-8 08:08:55 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
不错……谢谢分享!
拓都将军|超能力 发表于 2014-4-8 08:38:07 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
好资料好资料,我先收下了
 楼主 | 拓乡士官|开着坦克撞猪 发表于 2014-4-8 10:21:40 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
 楼主 | 拓乡士官|开着坦克撞猪 发表于 2014-4-8 10:22:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
xiaoxiao0071 发表于 2014-4-8 08:08
不错……谢谢分享!

希望下载后认真读完,会有意想不到的收获。
