【By 流风】Rhino&Grasshopper教程第八期(二)


[版块:参数化设计] [分类:经验教程] [复制链接] 报告无效帖子查看: 8716|回复: 19
拓邦元帅|沧月 发表于 2014-8-5 19:30:29 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 沧月 于 2014-8-24 17:36 编辑

E拓参数化版块独立域名:csh.eeeetop.com
E拓Grasshopper讨论QQ312673316,83296128,欢迎各位参数化爱好者的加入,请备注E拓。


楼主接着上期的讲,先谈谈如何通过改变数据实时变更计算结果。

先来认识下这个运算器,具体作用为截取曲线上的一段,起始、长度由区间控制。

把曲线隐藏了来看看,截取到了哪一段。

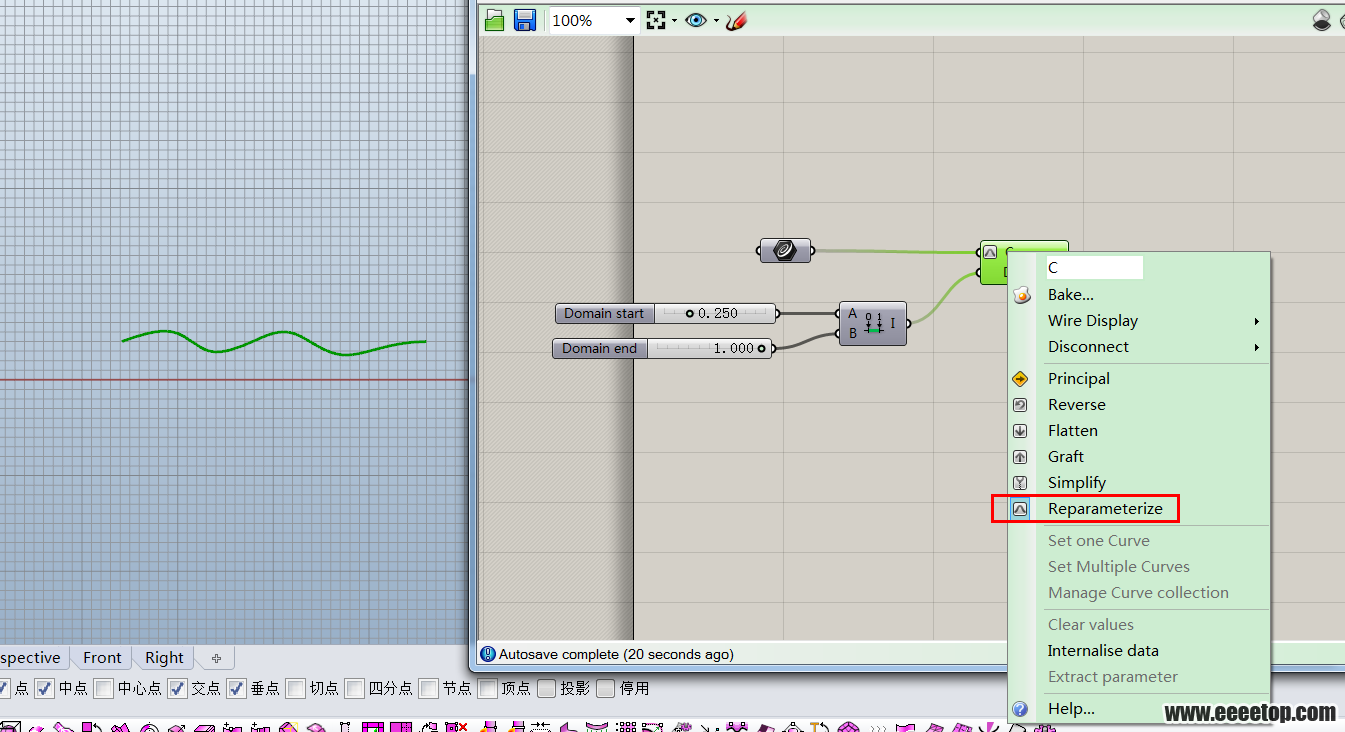

显然,严格按照距离来截取显得太麻烦,于是,有了下图的处理手法。此图标意思为将曲线重新参量化,即以“1”代表其长度,这样就能快捷的截取范围了。

楼主当然不会做多余的操作,截取范围就是为了令参数变动就能使整体程序联动。如图所示替代连入。

再做个截取距离的限制,以及起始端最大值的相应更改避免溢出。

修改好后,就能复制连入了,这样修改slider数值,程序会联动计算。

但这样又产生了一个问题,就是生成结果随着截取线段位置发生变动,说白了,效果更差了。

虽然有办法解决,但已经不能再一意孤行了,回头想想为什么曲线会显得生硬,其实也是一开始埋下的弊病。这时候,就要勇于推倒重来。但这并不意味着之前做的全白费了,至少证明了一种思路,而这思路,也会指引楼主下面的做法。
好了,暂且放下生成曲线手段,线考虑下为何曲线会这么生硬。从上面可看出,楼主取用的点是每根曲线的等分点,但三根曲线都是在x轴相同位置起始和结束的。如此说来,等分点越多,其x轴坐标肯定是越来越接近,结果就是最后生成的曲线不可避免的越来越接近直线。

除了x,楼主就只能在y上做手脚。楼主为使程序能处理的曲线对象更加没有约束条件,曲线姿态更为灵活,决定采用相交的思想再对程序进行优化。如下图所示,这是一个基本的思路,大家可根据运算器类型判断运算器出处。至于截取部分曲线,上面已经讲过了,在这不再赘述。

运用前一期讲的方法,只是这次是将生成点的y端输入x生成新的点。

由于原曲线是有高低关系的,y值赋予x就决定了新的点在横向上不再对应,如何恢复这种对应关系,楼主再介绍一组运算器。

楼主应该把这组运算器配合表达清楚了,大家稍作理解。利用它就能把不同长度的数据重新定位,类似于上面讲的重新参量化。它们配合处理的是number数据类型,而点输出端坐标也正是此类型,还用楼主再多说吗,但结果却是这样的。

这当然是因为原曲线上下波动的关系,导致y的值也是波动的。那如何再对数据进行处理,达到楼主想要的结果,这是本期作业。结合今天讲的,答案就在楼主框出来的范围里,数学知识,一点即通(本期未涉及数据重排,既使用重排,效果也是很差的)。

其实至本期,也差不多可以算结束了。下次做一个运算器数据联动及程序优化工作。当然,楼主不会直接给出答案,还是要靠大家自己去动手。

流风

2014/08/05 01:58






评分
