2014DMP_01号,参赛者:Memorytao


[版块:大学生讨论区] [分类:站内竞技] [复制链接] 报告无效帖子查看: 7522|回复: 32
管理员|深圳老梁 发表于 2014-11-18 16:45:24 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
第三期DMP比赛题目:完成某“个性书店”的设计、建模与表现
https://www.eeeetop.com/forum.php?mod=viewthread&tid=21206

2014DMP_01号,参赛者:Memorytao

设计说明:

创意构思阶段
该阶段对于竞赛题目逐步推敲、分析、理解,同时收集整理关于“个性书店”的一些资料,对一些先例的揣摩。将这些资料理解消化,运用到自己的设计之中。
设计建模阶段
在前阶段的基础上,通过Sketchup用若干的体量推敲,达到符合题目要求切满足自己想要的体量关系,完成模型的初步设计。然后在AutoCAD中绘制完成书店的平、立、剖面。进一步深化模型,在这一步会发现许多问题,慢慢修改整理。
设计表现阶段
运用前阶段完成的CAD图纸导出EPS格式文件,在Photoshop中对平面图,剖面图逐个填色。

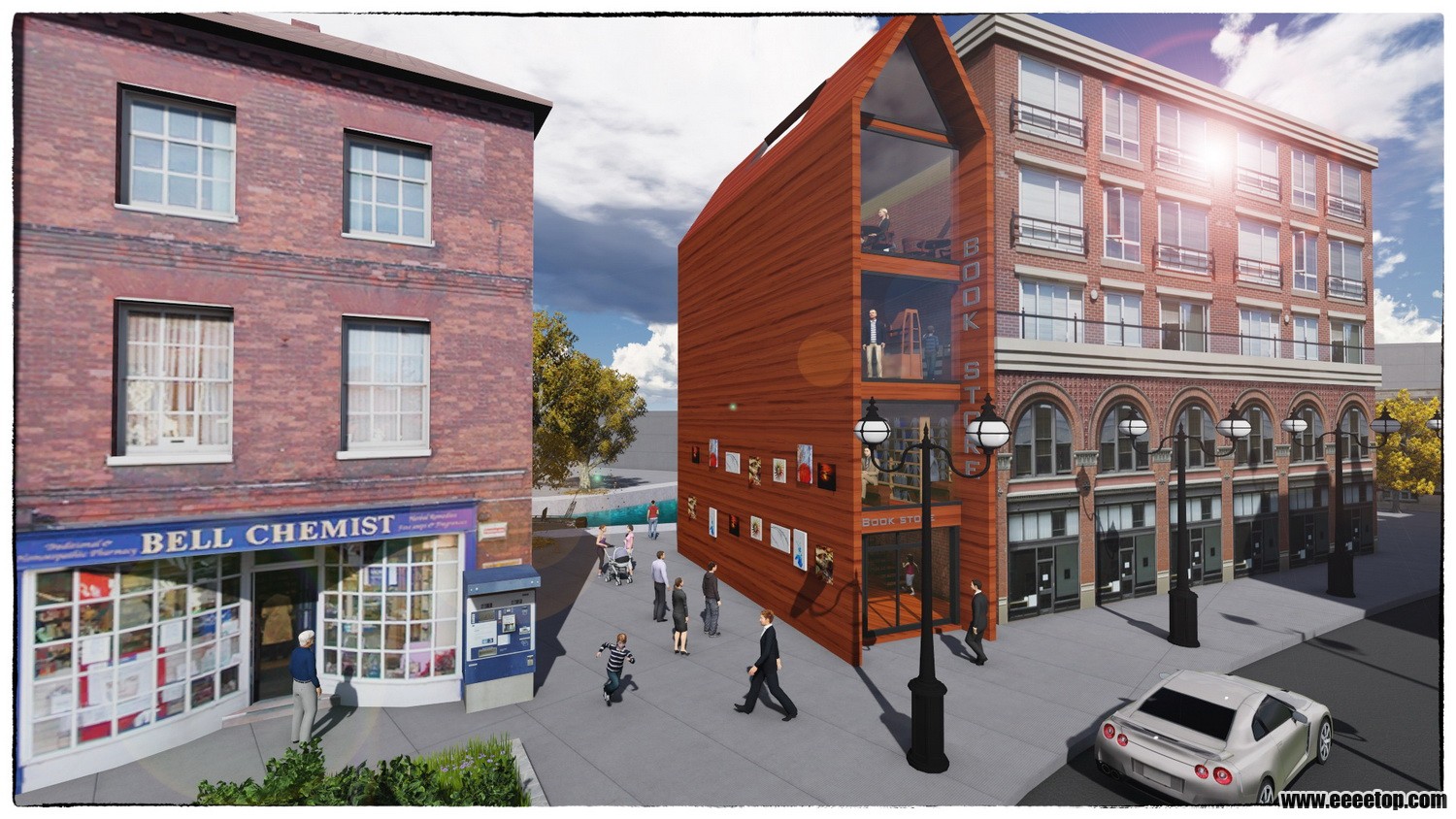

使用前阶段完成的SU模型导入Lumion 4.5中,完成透视图、鸟瞰图渲染导出JPG文件。在Photoshop用ColorEfex Pro 4滤镜适当调色。
最后用前两步所导出的图像文件与最初收集的若干资料图片,导入Adobe Illustrator cs5,做分析展示,完成后导出分析图JPG文件。
完成整理阶段
最后对前几个阶段的成果,做整理,检查,编号,压缩打包,上交作品。


评分

参与人数 4e币 +35 收起 理由
冰茵紫痕 + 1 交流多进步,碰撞思维火花最珍贵。我就是不.
卢佩琳 + 20 效果图表现还是比较给力的~
summer5un + 10 很细致。平面图不够规范,空间不够有趣
筑巢的辛伯达 + 4 向上好少年,多学多思多练多设计。

查看全部评分

 楼主 | 管理员|深圳老梁 发表于 2014-11-18 16:45:25 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
拓城校尉|HBX900105 发表于 2014-11-18 21:01:40 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
先赞一个,感觉挺用心的,也有点个性

点评

谢谢~~  发表于 2014-11-19 14:33
拓都将军|我的研丫头 发表于 2014-11-18 21:10:05 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
没有表现出与紧邻建筑的关系——结构是如何处理的,有点可惜。

点评

额,这点确实,当初准备是三楼接右边的商场,Lumion里面没有太合适的建筑体块。当初应该考虑建一个。  发表于 2014-11-19 14:35
拓邦元帅|玉炉沉水 发表于 2014-11-18 21:53:33 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
觉得空间全被交通给占去了,另外3500面宽,10000进深的空间不是太舒适,再加上这个空间要满足人流穿过和家具的布置。不过,做的也用心的!!
只从有了网络也就有了拖延症……
双平台永久会员|安徽阿才 发表于 2014-11-18 22:26:06 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
整体感觉挺好的,就是像玉炉沉水说的有些问题,同时感觉材质的处理与周围不是很协调,当然,个人愚见。

点评

以后多注意。谢谢  发表于 2014-11-19 15:57
http://user.qzone.qq.com/1757669776/main
拓乡士官|逢场作戏 发表于 2014-11-19 00:39:41 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
完成度还是比较高的,图纸表达的还是可以的,标注比例按照制图规范会让平面更加美观。
空间感受有些拥挤,因为交通动线会穿过每层的所有地方,而不是集中某一区域,很难让人在当前层停留。
拓城校尉|Sherlock 发表于 2014-11-19 11:14:35 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
形体与环境的结合和材料的选用感觉不是很喜欢
拓城校尉|忧月moon 发表于 2014-11-19 11:43:08 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
在建筑的延续上感觉比较差,你为了有书打开的样子貌似牺牲了这个。不过通透的感觉还是很好,提升不少的韵味

点评

有得有失吧~~多谢交流~~~  发表于 2014-11-19 14:46
拓乡士官|MemoryTao 发表于 2014-11-19 14:40:08 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
玉炉沉水 发表于 2014-11-18 21:53
觉得空间全被交通给占去了,另外3500面宽,10000进深的空间不是太舒适,再加上这个空间要满足人流穿过和家 ...

唉,交通啊,因为这题目本就很窄啊,有木有~~~很多不足,多谢赐教~~愿多交流,学习、进步。
拓乡士官|MemoryTao 发表于 2014-11-19 14:45:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
逢场作戏 发表于 2014-11-19 00:39
完成度还是比较高的,图纸表达的还是可以的,标注比例按照制图规范会让平面更加美观。
空间感受有些拥挤, ...

恩,交通楼梯的布置,当初确实也是想了很久,在这并不宽敞的空间里布置的楼梯,一度想到用电梯,不过还是不怎么实际,后来就用的直跑楼梯,楼梯下面的空间也加以利用了的,不过貌似表达得不是太清楚。至于停留感,我是想让才进书店的人,有向上走的愿望。。三楼连接商场,很多人大致都去咖啡厅歇脚或者下楼看看~多谢交流,愿共同进步~
拓土新兵|haoxinxin 发表于 2014-11-19 15:33:24 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
   这个小朋友的构思还不错   继续努力啊1
拓都将军|JZchen 发表于 2014-11-19 15:50:16 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
楼梯为什么不能归到一侧呢
要分两边错层设置?
拓乡士官|谢江波 发表于 2014-11-20 08:29:32 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
建筑色彩与周围的环境?????
拓邑团练|一只好吃的橙子 发表于 2014-11-20 16:11:34 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
赞一个,挺有感觉得
