本帖最后由 路遥不忧伤 于 2014-11-20 18:05 编辑
1、先画一个圆弧。
1、先画一个圆弧；
2、使圆弧成为一个面，只需要加一条线封闭即可。
2、使圆弧成为一个面，只需要加一条线封闭即可；
3、拉面成体，为的是下一步得到一段弧面。
3、拉面成体，为的是下一步得到一段弧面；
4、删去不需要的东西，仅仅留下弧面。
4、删去不需要的东西，仅仅留下弧面；
5、复制这段弧面。
5、复制这段弧面；
6、使一个弧面在与它垂直的方向旋转180°。
6、使一个弧面在与它垂直的方向旋转180°；
7、连接这两个弧面，这个单元体基本上已经出来了。
7、连接这两个弧面，这个单元体基本上已经出来了；
8、重复更多的这一单元体；
8、重复更多的这一单元体；
9，向上复制这个做好的长单元体；
9，向上复制这个做好的长单元体；
10、封面，使之成为一个体（不知道怎么像rhino里面extrude命令挤出实体，每次都这么做）；
10、封面，使之成为一个体（不知道怎么像rhino里面extrude命令挤出实体，每次都这么做）；
11、已经弄好了，之后开始编制吧；
11、已经弄好了，之后开始编制吧；
12、复制上一个单元体，位置很重要，给一个向量吧（a/2,a/2），a就是最初圆弧两点的距离，这里是25，那咱们 ...
12、复制上一个单元体，位置很重要，给一个向量吧（a,a），a就是最初圆弧两点的距离，这里是25，那咱们就XY方向都移动25，这个自己再草纸上面算算，很容易理解的；
13、旋转上面的两个unit，一定要注意控制好位置；
13、旋转上面的两个unit，一定要注意控制好位置；
14、移动旋转好的，经纬线交错；

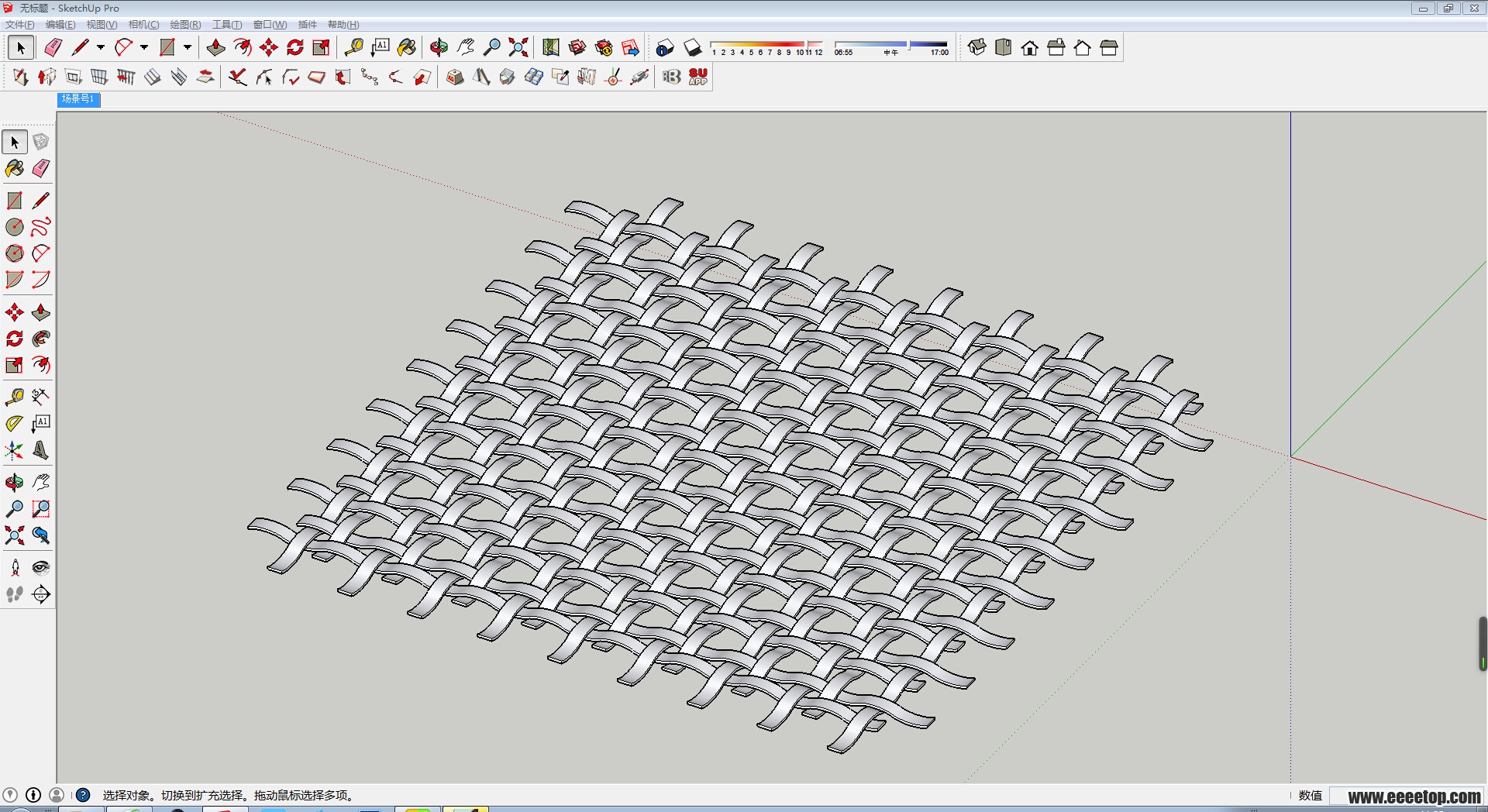

15、大面积复制，一个编织面就出来了！
可以改变间距，会有不同的效果，做书店的时候是来不及享受这一过程了。
去掉线框也是很nice的啊。
附带两个链接，一个是我之前关于表皮的共享，另外一个是我表皮的应用，就是这次DMP。
SU中一种编织表皮的做法
https://www.eeeetop.com/forum.php ... 2207&fromuid=117224
(出处: E拓建筑网)
2014DMP_15号，参赛者：路遥不忧伤
https://www.eeeetop.com/forum.php ... 2191&fromuid=117224
(出处: E拓建筑网)
这个给大家抛砖引玉吧，用软件的时候思路最重要，只要敢想，就要敢做。方法什么的都会有的。
weave.skp
(834.05 KB, 下载积分: e币 -2 e币充值 VIP免e币)
|
楼主 |
拓邦元帅
我后四个图不见了......
学习了~
