【racoon的胡言乱语】记一次从TOD专卖店造型开始,不知道那里结束的gh造型研究


[版块:参数化设计] [分类:经验教程] [复制链接] 报告无效帖子查看: 10849|回复: 63
拓城校尉|racoon 发表于 2015-3-4 22:11:11 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 racoon 于 2015-3-4 22:32 编辑

有一天,一个小伙伴跟我说,他要做一个树的造型表皮,问我有木有好办法。
这不是很简单么,伊东大神都已经给我们想好啦!就是下面这个建筑



对就是东京表参道的这个建筑,TODS的专卖店,伊东丰雄设计的,这个建筑最高端的地方在于他的表皮也就是他的承重结构,店里一个柱子都没有,当然啦,我们只是研(chao)究(xi)一个表皮的造型,结构就不研究了(如果有人知道或者了解这种结构是如何实现的欢迎科普)。
然后找到了这样的一张图,非常赞的矮地儿。


之后我就仔细的研究了一下这个树。
这个树怎么能做出来这个造型呢,当然你可以直接去描他,然后用su把体块拉出来(呵呵),就像下面这样
是不是很蠢,一颗简单的树可以这样做,要是很多呢?

(开始我没发现伊东这个建筑的树都是一样的,我以为每棵都不一样,当然了这个很傻逼的错误开启了之后的奇幻旅程,没有这个可爱的错误也许就没有我的这次研究了,所以我还是错的很帅的,犯了一个命中注定的美丽的错误,一定是这样,嗯)

如果每个都不一样那就肯定不能手动了,必须用参数化的手段了,我们怎么实现呢?分析一下。
假设我们每个树分叉的节点都看成是一个生长点,每次的生长点可以分叉,也可以不分叉,那么这个树从头到尾一共有5代生长点,从G0G1,很简单,但是从G1G2就有问题了,有些没有分,有些分了,同理,G2G3G3G4也是。
这样有了初步规律,但是计算机无法理解,而且不确定的量太多,无法解决,那么怎么变成让计算机理解的程序语言呢。


我们仔细分析每一个分叉,发现每个分叉其实都是可以用数值去控制的。
如果,每个树枝都看为一个向量,我们知道向量的两个条件,一个是方向,一个是长度,也就是从GnGn+1都是一个在一定范围内的长度随机值,当然方向是之前已经决定的。然后再Gn+1时候需要进行一次分叉,这次分叉牵扯到一次布尔判断(具体做模型的时候需要给一个布尔值true or false的概率,当然也可以纯随机),如果某个方向判定为true,则计算继续运行,给向量V0一个偏转角度,和一个长度,那么就生成上图左中的V1.1V1.2与上图右中的V1.1,如果判定为false那么就结束本次运算,赋予一个空值,不带入下次循环。
可以看出,每个节点的分叉情况会有三种,一种是两个方向上都被赋予了true,如上图左;一种是某一个方向判定true某一个方向判定false,如上图右;还有就是都为false,也就是在这个点上不再继续发展(其实我们模仿的模型里不存在这种情况,但是从数学上分析这种情况是可能存在的,如果要去除这样的情况,我们可以再进行一次判定,如果两次的判定结果均为false则重新判定)。

这样我们就得出了如下图中的那个数据模型,总结一下从GnGn+1Gn+2这个过程中所有需要的数据:需要带入的数据就是从Gn为起点的一个向量(包括长度和方向两个数据),然后是两个随机得到的布尔值,再然后是判定为true的值给他赋予一个偏转角度和一个向量(包括长度和方向)false的值返回null值。

嗯,就这样我照着这个思路写了一个分叉的gh电池,嗯思路没错,很成功

我打包起来了,不然线有点乱,天才,我开心了好久~

但是(一般都是要有转折的,不然不能显得这个事情很复杂)很快我就发现另一个问题了,这是一个分叉,那么生长到第一代的时候是两个电池组,生长到第二代的时候就是四个电池组,第三代8个,第四代16个。。。。


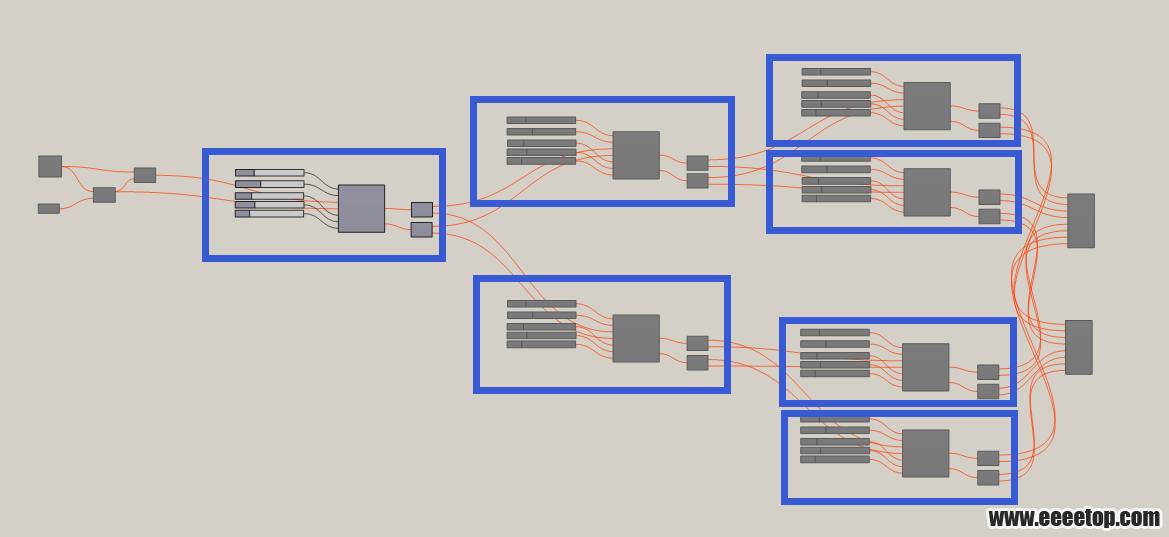

我的电池成了这样,这他吗的才迭代了三代。。。。。

嗯,就是这样的,如果我用手动去联?
绝对就呵呵了
那怎么办
我很久很久之前就知道这东西叫循环迭代,但是在几年前的时候gh没有这个功能的电池,所以所有的迭代必须放到vb或者c里用语言解决,可是现在已经2014年了,我貌似也见过有迭代的插件了。

上网找了一下,当当当当!!!
猪脚出场,有两个


左边那个叫hoopsnake,右边的那个是两个加在一起的,叫anemone,中间放置你需要循环的东西。
大部分的教程上都介绍的是
hoopsnake,但是经过我的比较我发现anemone比较好用
原因有以下几点:
1,anemone逻辑更清楚明白,因为是循环的,一个电池代表循环开始,一个代表循环结束,中间放你需要循环的程序即可,简单易懂,而hoopsnake需要自己输出端连接自己的输入端,用着感觉有点混乱。
2anemone运行起来占的资源更小,我试了好多好多程序用anemone迭代的级数明显比hoopsnake多。

所以有了这个工具之后就很简单了,把那端程序塞进去,就可以自己玩儿去了。然后他就自己开始长树啦~~~

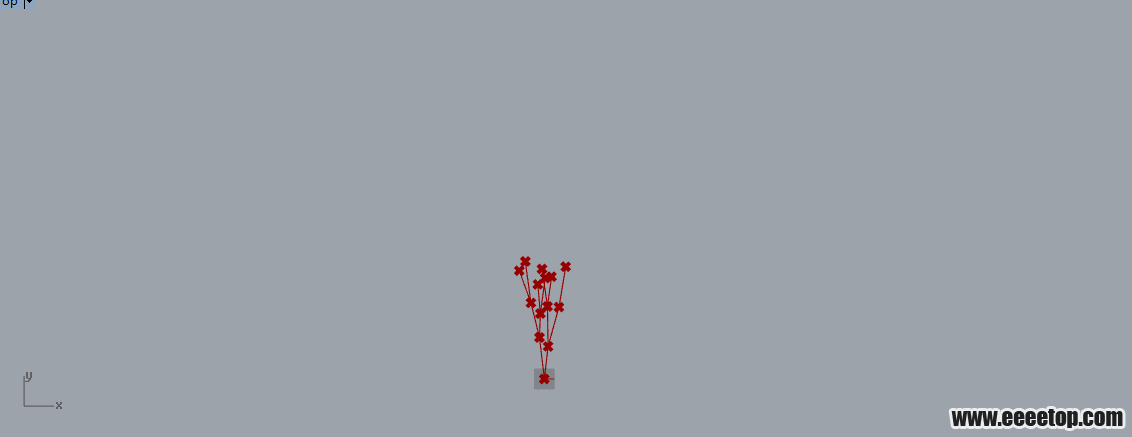

1.png 第一代
2.png 第二代

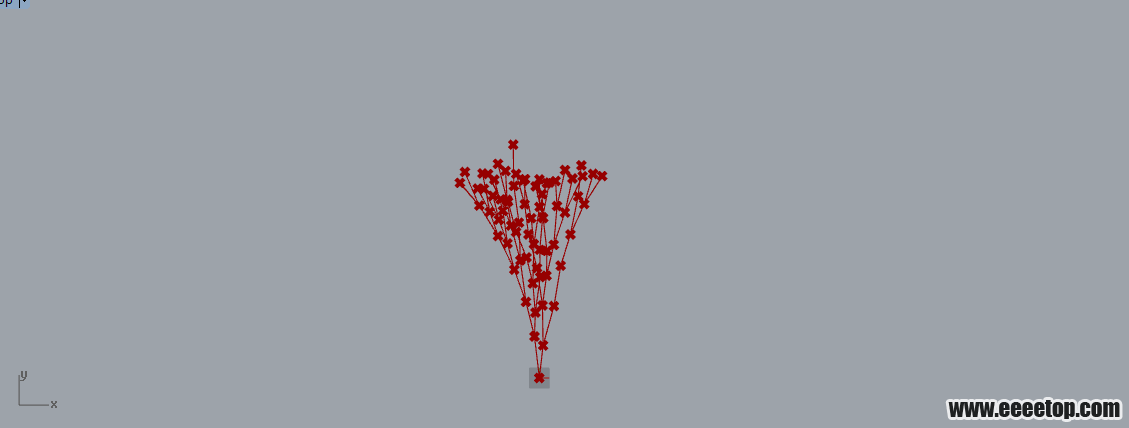

3.png 第三代
4.png 第四代

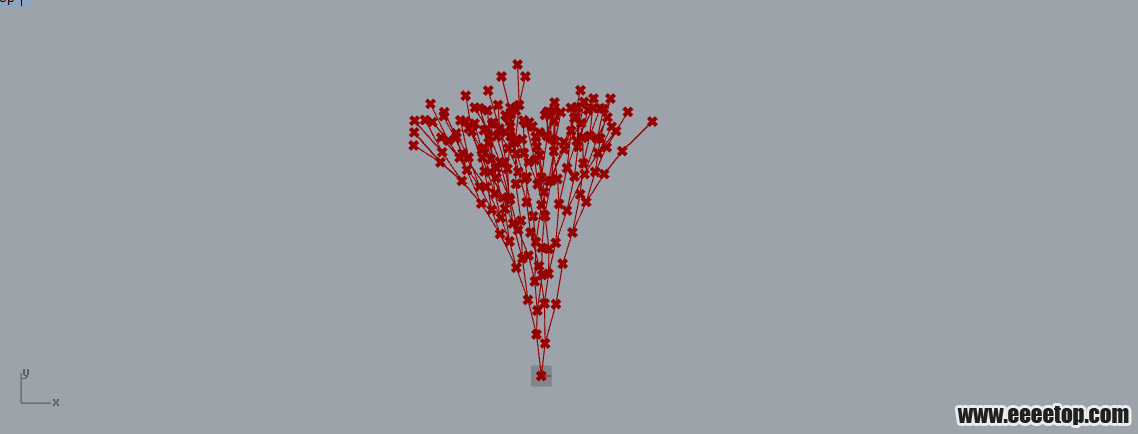

5.png 第五代
6.png 第六代

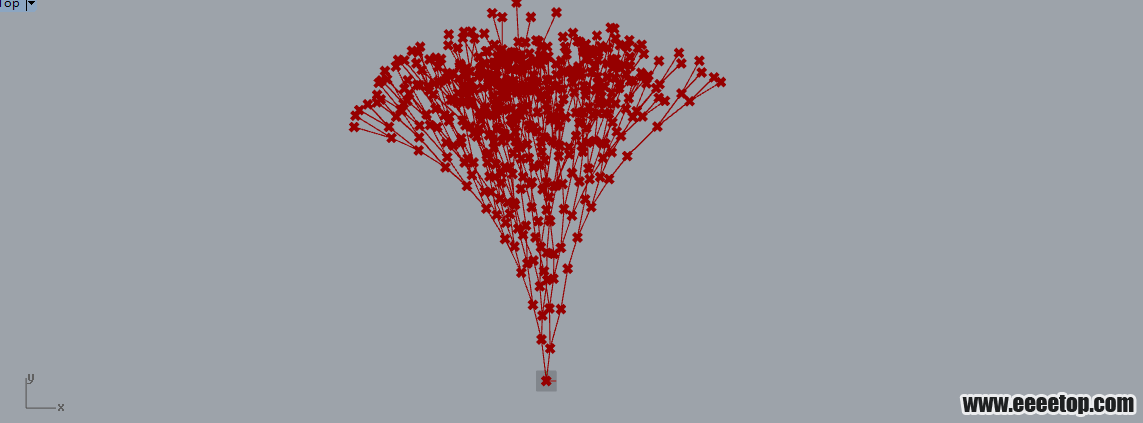

7.png 第七代
8.png 第八代
9.png 第九代

!!!!
是不是!!!很有!!意思!!!


然后我上网还找到了很多有关anemone有趣的程序。
1http://www.xuexiniu.com/thread-65174-1-1.html  这是学犀牛官网上一个大神对这个运算器更详细的说明解释,有兴趣的可以学习一下,提升自己姿势水平。
2http://bbs.ncf-china.com/forum.php?mod=viewthread&tid=24579 ncf上一个用这个做造型的,也不错。
还可以去官网上看看,这个现在用的人渐渐多起来了

下面大概发散一下,有兴趣的可以用这个去实现以下元胞自动机http://www.xuexiniu.com/forum.php?mod=viewthread&tid=60213具体解释详见这个帖子。
看完你就应该知道迭代为什么很有用了,任何生长设计,包括图形渐变,分形等等都必须用到循环与迭代,尽管gh的迭代功能还不够优秀,但是已经足够我们去探索一些以前未曾想过的东西了。

哦,这次莫名其妙的研究就这样结束了,其实现在想想我感觉伊东丰雄的那个树的造型肯定不是迭代做出来的,很可能是直接描出来:)

我需要一个高冷的结尾,以上~
