大二幼儿园设计方案--曲线造型(非手绘)su模型随后上传


[版块:课程设计·作业库] [分类:幼儿园] [复制链接] 报告无效帖子查看: 14576|回复: 45
拓都将军|jenson视觉 发表于 2015-7-8 22:46:46 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
慌张交图于是设计说明没写全面,并且分析图也没有做白模渲染也是交图以后才勉强做出来
环境以及操场室外活动空间也都没有做
总之问题挺多,放在这里是想请大神指导设计上的问题,还有其他不足之处还请批评。
SU模型有点大随后上传
3.jpg 6.jpg
其实右边这里有个围墙,还有侧门,消防通道
中间这个玻璃柱中间本来是打算种树,但是看起来好怪……

活动室门口也有个天井,月亮形状的


111111111.jpg 222222.jpg
这次没有着重做室内,室内效果基本没有

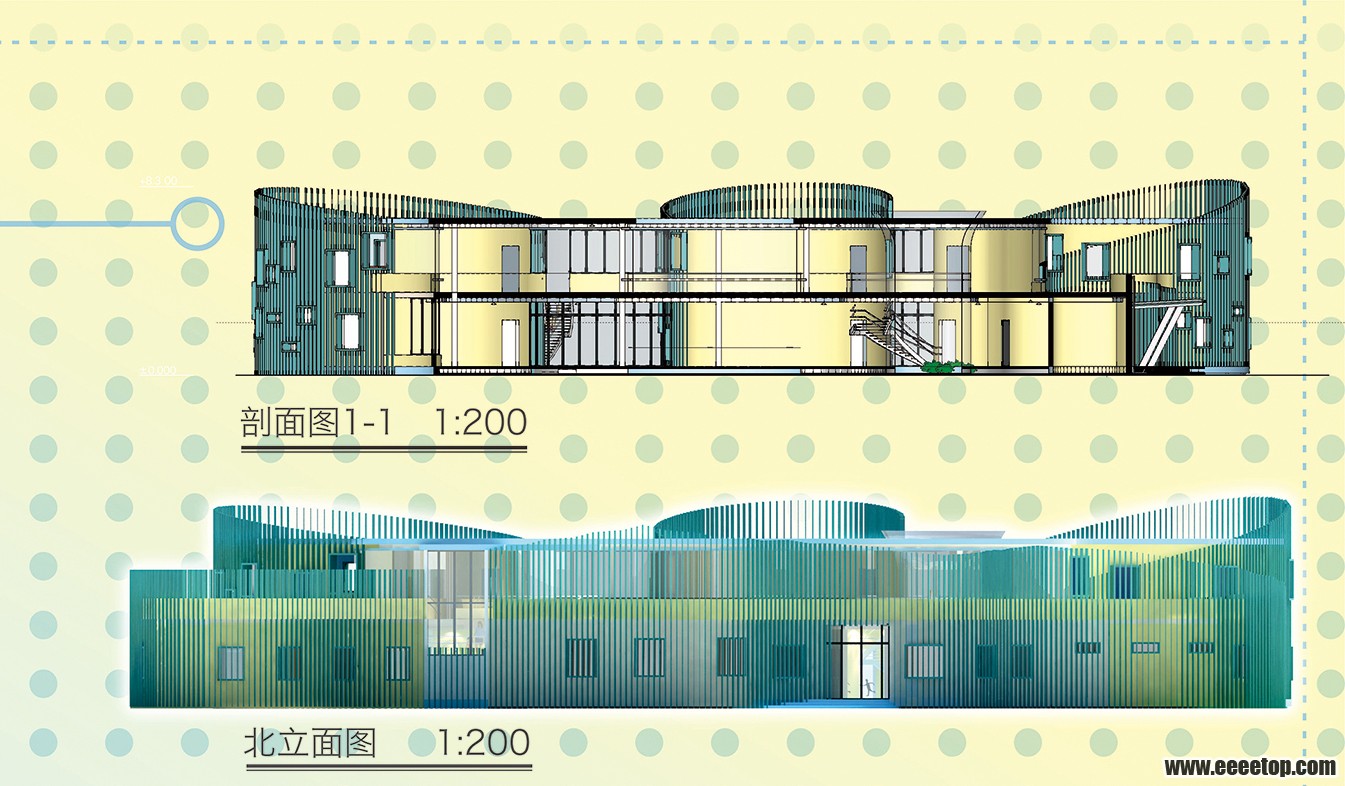

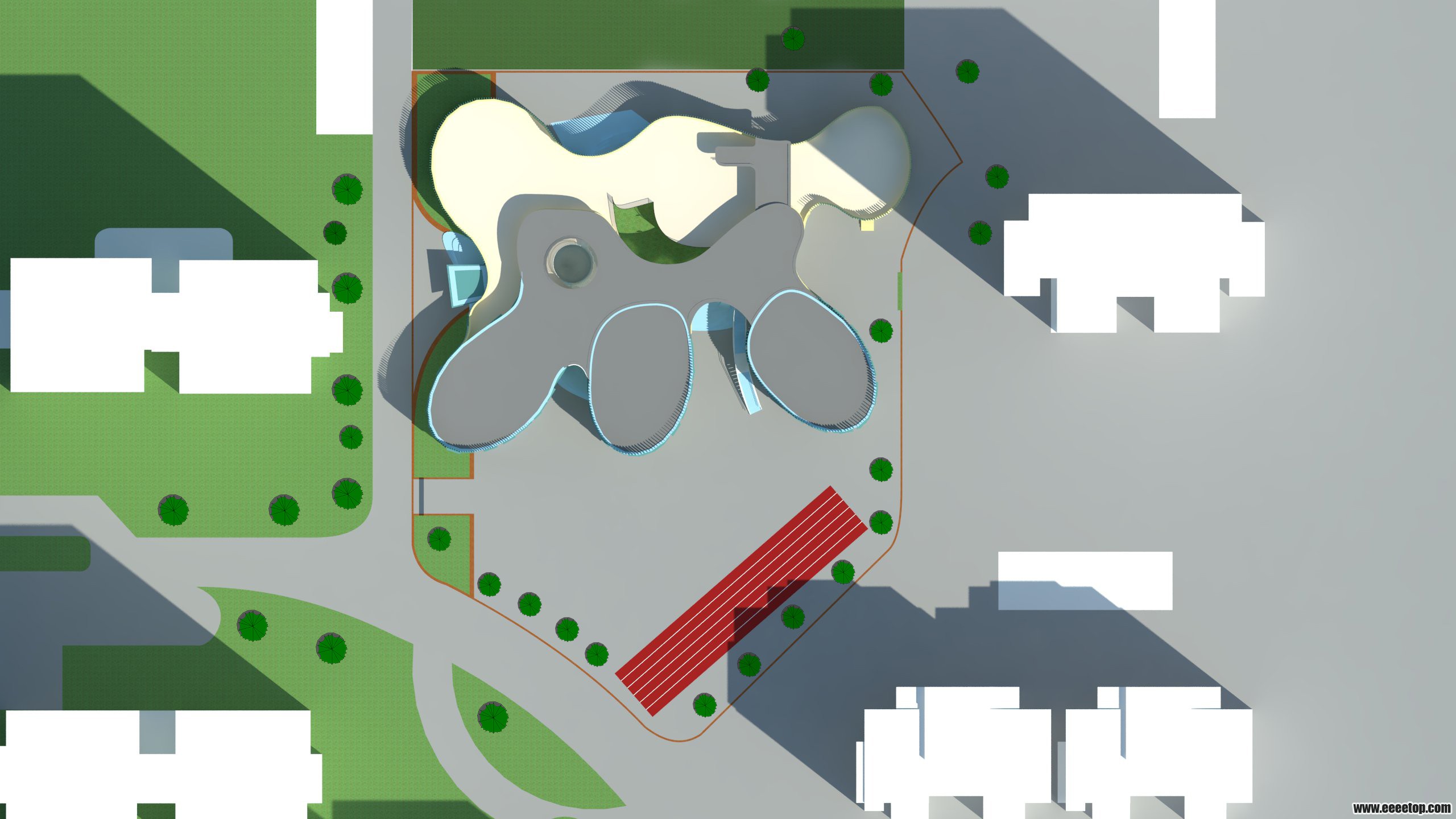

平面图什么的其实是su直接导出的,CAD重做感觉价值不大,曲线直接就从su做出来了

整图链接:http://pan.baidu.com/s/1pJqVrLL 密码:y1sr

已上传

SU模型链接:http://pan.baidu.com/s/1pJIFG07 密码:0fj3


评分

参与人数 1e币 +1 收起 理由
dujiaoshou + 1 向上好少年,多学多思多练多设计。

查看全部评分

拓邑团练|zzd 发表于 2015-7-9 08:52:49 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
su功底很深啊,可以出教程了
拓都将军|春秋墨客 发表于 2015-7-9 11:09:42 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
形体和BIG的人体学博物馆蛮像的,结合地形和那个对比对比,会做的更好。
拓邑团练|雨林悲歌 发表于 2015-7-9 11:32:58 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
应该是犀牛做的吧?
 楼主 | 拓都将军|jenson视觉 发表于 2015-7-9 11:55:23 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
雨林悲歌 发表于 2015-7-9 11:32
应该是犀牛做的吧?

我还没有学犀牛,是在su里面用贝茨曲线画出来的
拓城校尉|钱哆哆 发表于 2015-7-9 12:45:42 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
做的很好啊,很厉害!
拓城校尉|钱哆哆 发表于 2015-7-9 12:49:56 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
特别是这些窗开的很6啊
拓邑团练|另一半翅膀 发表于 2015-7-9 14:35:20 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
窗你是咋画的,还有那白模是怎么渲出来的
拓邑团练|yimeng 发表于 2015-7-9 17:25:10 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
那其实你真应该做一下室内
拓城校尉|拾梦青年 发表于 2015-7-9 22:55:18 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
平面布局还可以 效果欠缺
拓邑团练|lzeaf 发表于 2015-7-10 01:42:03 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
1、这个平面问题比较多~这么大基地只有150人用未免太土豪了。活动室和卧室位置必须互换。
2、立面格栅有点蛋疼。。这种竖格栅浪费钱而且根本没啥遮阳效果,还影响冬季采光,慎用。
(格栅基本是毫无设计能力的代言啊。。。兄弟你真的要慎之再慎啊)
3、开窗逻辑。。。你这几乎一定会给儿童造成困惑。还不如开正常的窗户。注意比较低的窗户要有栏杆。另外就是随机感根本没有,以后研究下gh吧
4、号称曲面~~只有一维曲率。。。学学犀牛吧~~实现你的梦想~~~~~~~

评分

参与人数 1e币 +10 收起 理由
夕日 + 10 比较同意这几个观点

查看全部评分

拓邦元帅|路遥不忧伤 发表于 2015-7-10 09:13:26 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
这样弧形的方案太多了,你的唯一不同之处就是立面。
坚持练字,无所畏。
拓乡士官|a琉狸 发表于 2015-7-10 10:45:40 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
渲染效果不咋地,尝试导图P效果可能更好
拓土新兵|wolvesgather 发表于 2015-7-10 14:45:23 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
如果是大二 我觉得精力不如多放在尺度和空间上... 一个不伦不类的表皮和唯一看似特色的曲面..把这些去掉还有什么?
拓邦元帅|夕日 发表于 2015-7-10 15:54:54 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
我不谈具体方案设计细节,说一哈关于整体思路的一个想法。我觉得幼儿园这类型的建筑,设计重点不仅仅在建筑内,建筑外应该是一个更重要的方向。
试想蓝天白云,绿草如茵上,一群五颜六色的小孩子欢快的奔跑,游戏……有说有笑,有哭有闹……有汗水,也有泪水,这才是小孩子改得到的幸福。
所以,我觉得在场地条件允许的情况下,外部活动空间应该尽可能的设计精巧,建筑体量应该是尽可能的舒展,有尽可能多的草地……

以上是我一个比较初步的思路,欢迎交流
