仿古游客中心设计——园林布局手法搭配古色古香建筑

**wendy** · 超级版主|**wendy** 发表于 2016-4-5 21:33:01

本帖最后由 wendy 于 2016-4-5 21:53 编辑

（~~~~本帖最后有资料奉送哦~~~~）

前言：
这个仿古游客中心大概是前年的项目，地址位于梅州熙和湾，与我之前发的一个小会所（见以下链接）是在一个大的旅游区规划项目里。因为项目小，还是我一个人从方案做到施工图的，只不过最后忙其他项目了，带了一个同事收了收尾。

现在应该建成了，但我还没有机会去看看过。如果有朋友看完这个贴以后，去那里玩的时候不小心看到了，欢迎拍照发我看看啊，哈哈。这个项目一样不算是一个善始善终的项目，因为甲方省钱，我司也不愿意把施工图的图出到最细，只画了一些典型的大样，我想多画点练练手也没机会啊，呵呵。因为是仿古建筑项目，其实公司之前做得比较少，很多立面细节设计的都靠自己去找资料、书籍去参考和学习。

我今年做的一个小会所（从方案到施工图）
https://www.eeeetop.com/forum.php?mod=viewthread&tid=12807&fromuid=2
本人设计的湖畔小会所，终于建成并投入使用啦！
https://www.eeeetop.com/forum.php?mod=viewthread&tid=17546&fromuid=2

项目简介：
本仿古建筑项目为园林式古建风格（没有特别严格的参考哪种风格，可能是苏州园林建筑的风格多一点）。通过满足现代游客服务中心功能的平面布局，将一系列古建单体组合分布。既有集中式的半地下餐厅大空间、也有分散的单体如主入口门楼、茶室、凉亭等。同时又借鉴古典园林的布局方式，既有围合庭院、曲折游廊、又有荷花水院、凉亭平台等，形成一个丰富的园林式景观建筑布局，呼应本项目旅游区的文化主题。

建筑沿湖畔建设，入口平台到湖面高差为6、7米左右，建筑地上一层，半地下一层（面湖）。主入口门楼为四角攒尖屋顶的双层塔楼（但愿我没有说错，哈哈），实际为一层半建筑，带一个水箱设备夹层。门楼高于其他建筑单体，以形成主入口广场的视觉焦点和整个建筑群的标志性。其他单体均为歇山顶单层或双层（从水面看）楼阁形式。单体之间均以游廊连接，形成入口广场到水面的通透视觉效果。沿湖面均做景观平台和曲桥连通，形成多层次的景观路线。

先说效果图：
做效果图的时候施工图已经画完了，只有一些立面细节没确定，比如：屋顶的宝顶、屋脊、屋脊装饰等形式，还有门窗栏杆样式、建筑整体色彩等。在盯效果图时候进一步深化，以美观和谐为主。不过这些细节只做施工参考，最终细节样式应该是有当地的古建师傅自己选样。

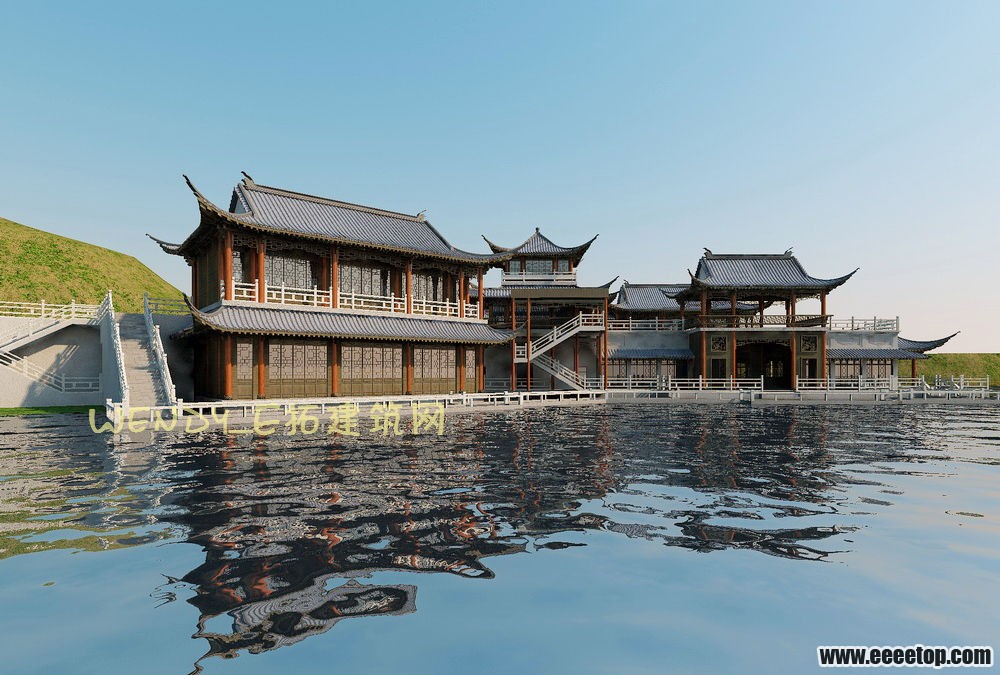

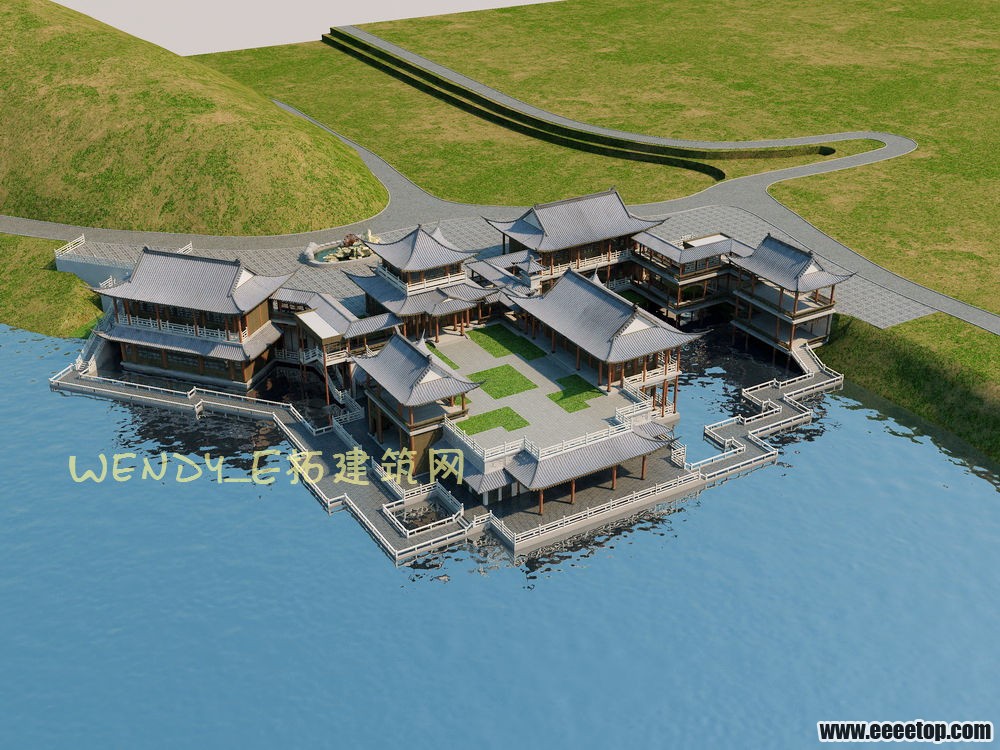

鸟瞰

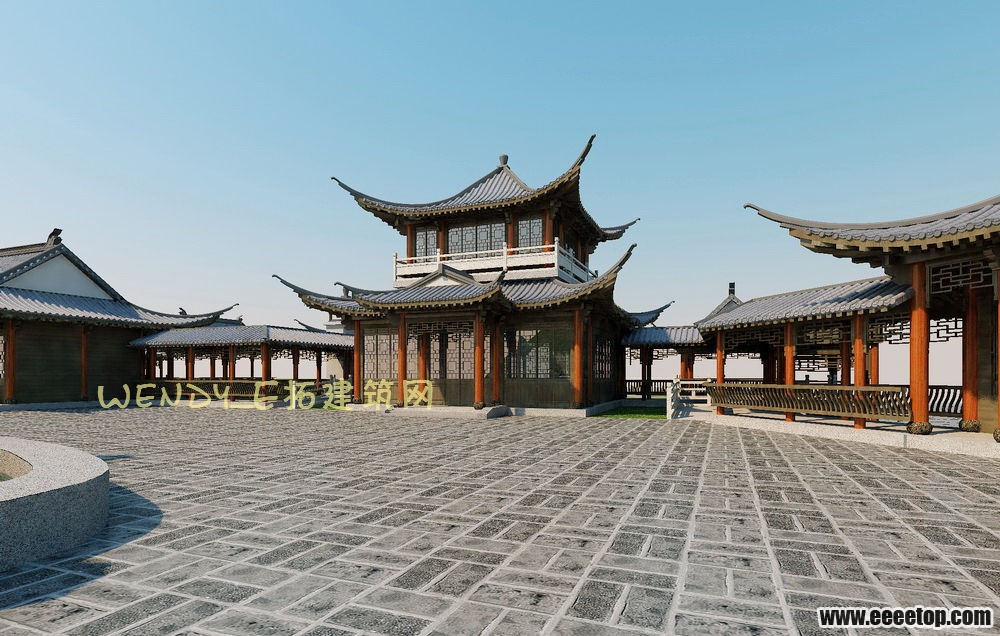

主入口

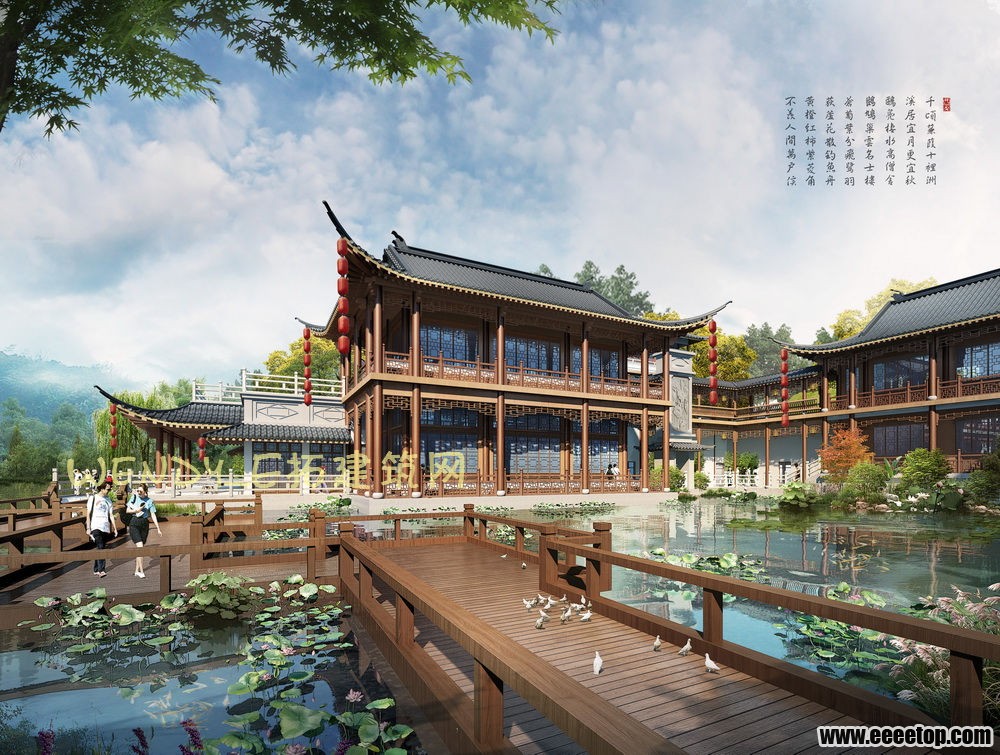

茶室与包间

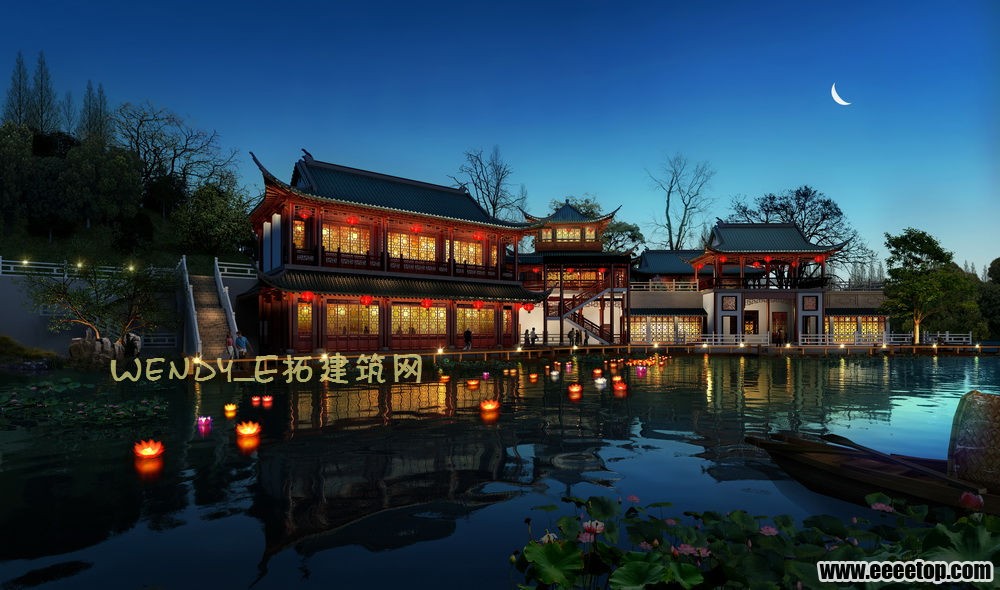

餐厅与水池（水院）

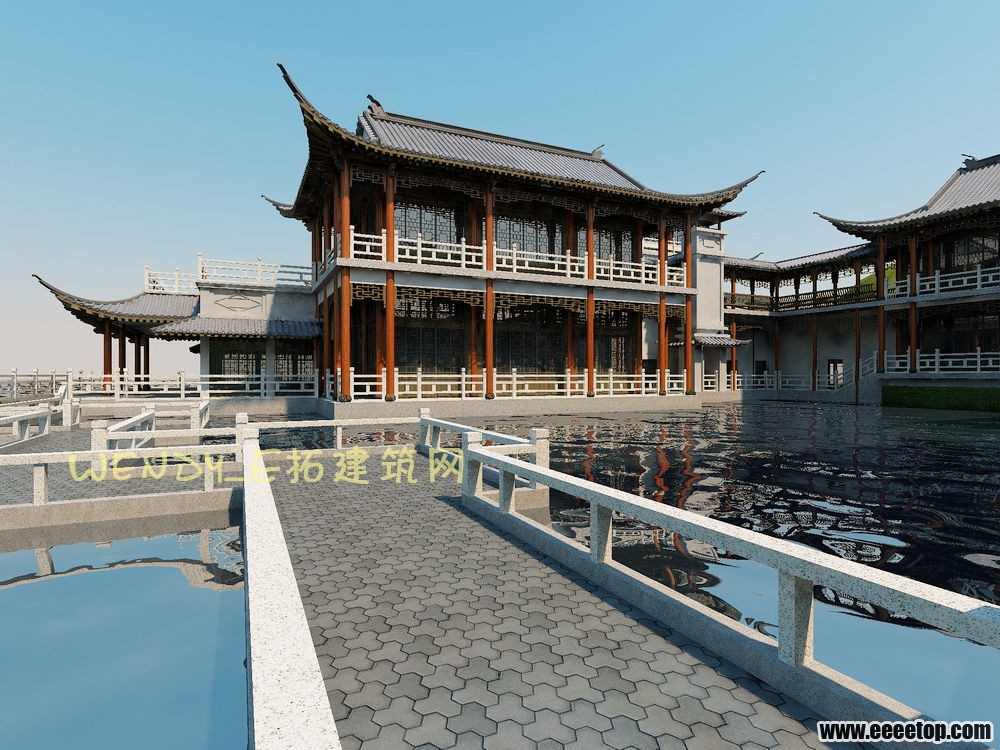

发几个过程小样图：


室内效果图：（装修公司出） 水印16.jpg

包间

餐厅

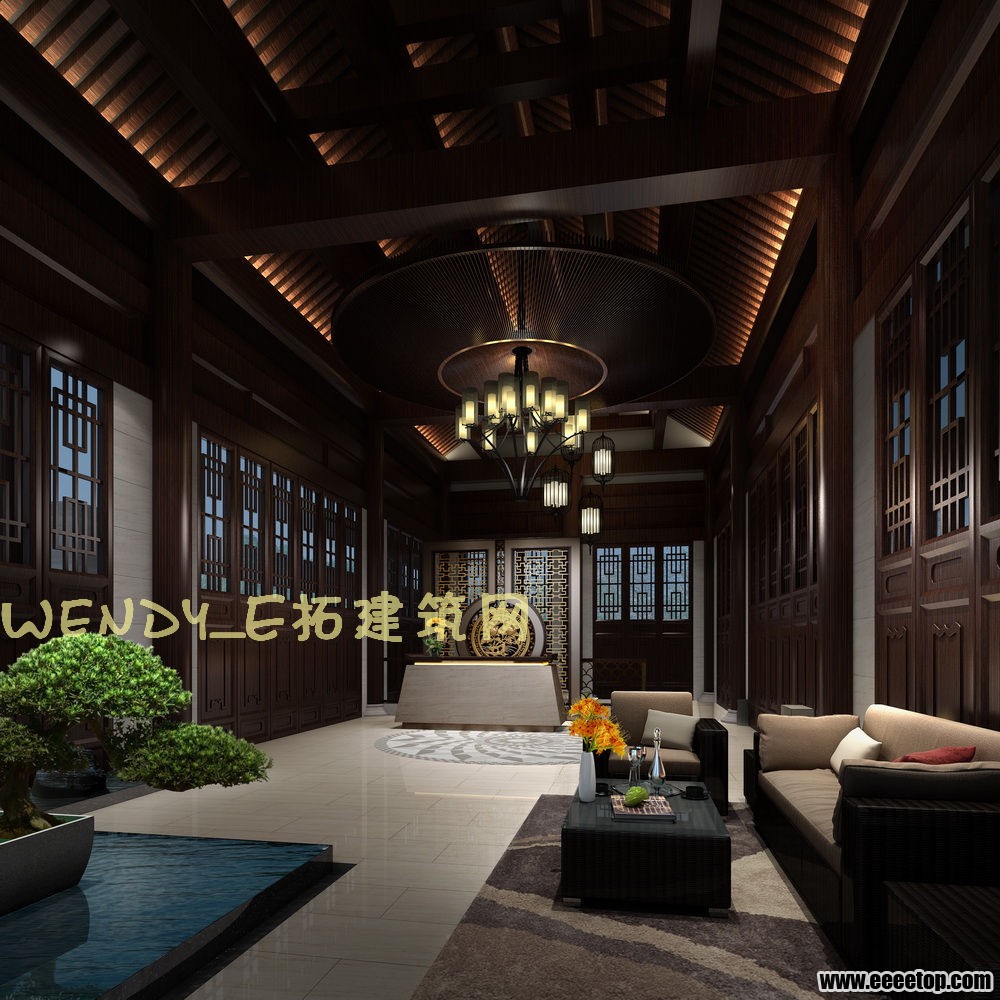

餐厅等位区

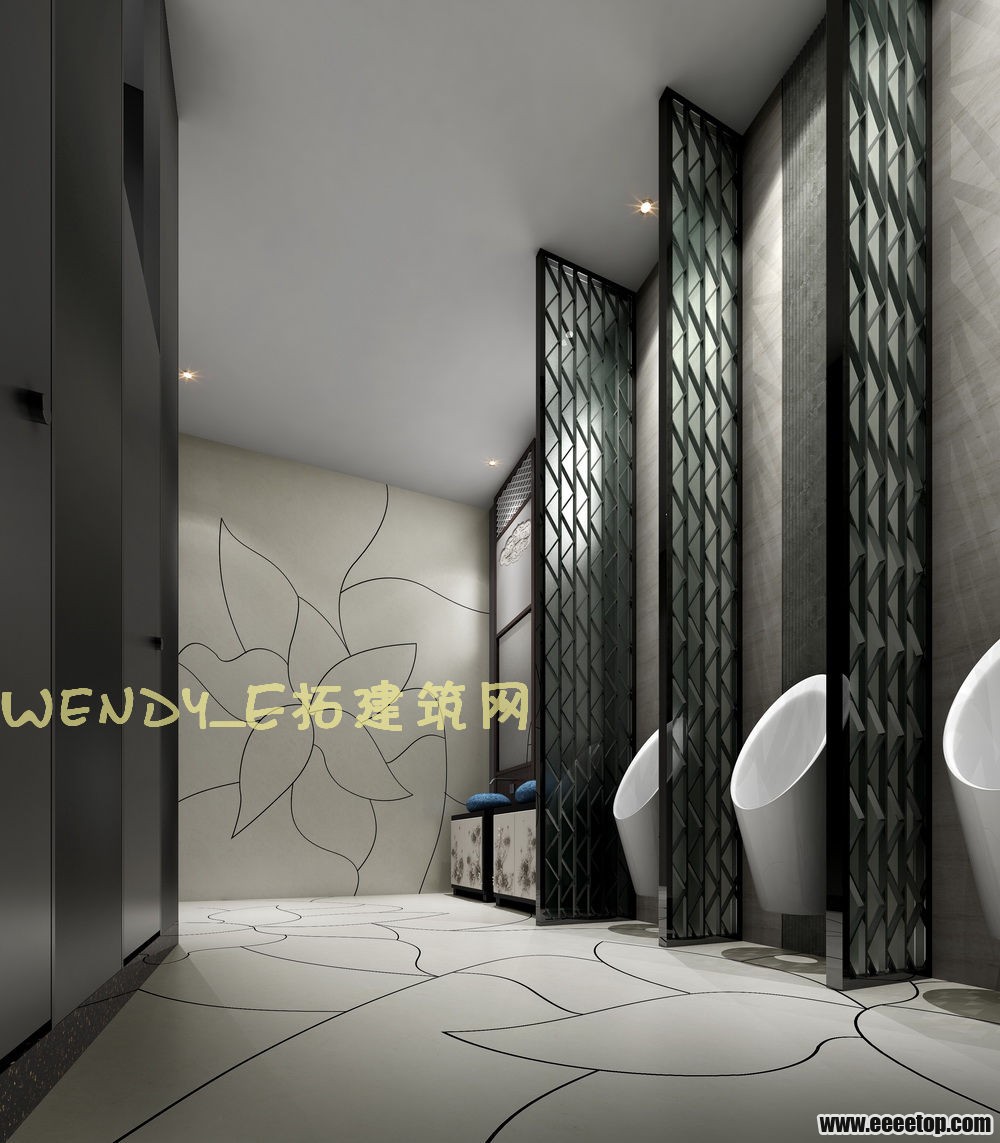

男卫生间

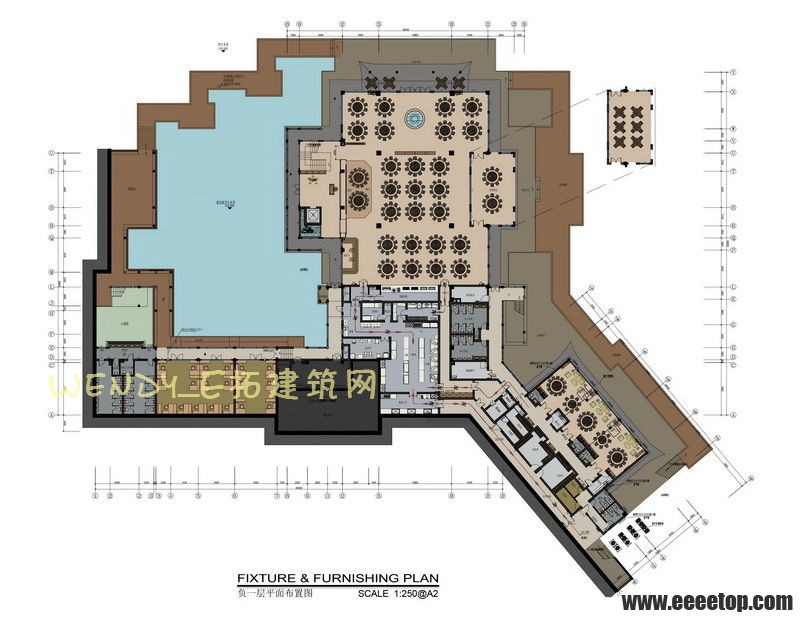

平面彩图：（装修公司在施工图基础上深化）


登录/注册后可看大图

好吧！这个项目就大概介绍到这里了。仿古建筑可能相对来说稍微冷门一点，不知道有没有人也在做这样的项目或者对古建有兴趣，欢迎一起交流。对仿古建筑有什么疑问也可以在帖子后面留言，我们一起探讨。其实我后来还做过一个5A风景区的古建项目，那个就是带团队做的了，不过只做到了方案阶段。后来因为一些原因，这个项目没有推进了。如果大家有兴趣我再给大家分享分享!
顺便给大家分享一些对画古建施工图有帮助的资料：

地方传统建筑——徽州地区.pdf (7.44 MB, 下载积分: e币 -2 e币充值 VIP免e币)

**ljc941006** · 拓乡士官|**ljc941006** 发表于 2016-4-5 23:02:28

哇！棒棒的！

**a2251134170** · 拓邑团练|**a2251134170** 发表于 2016-4-5 23:04:22

谢谢分享

**v5艺术** · 拓都将军|**v5艺术** 发表于 2016-4-6 00:08:06

很不错！

**A-ting** · 拓都将军|**A-ting** 发表于 2016-4-6 09:51:11

像这种翘脚，是自己先建模，还是直接让效果图公司建？

**wendy** · 超级版主|**wendy** 发表于 2016-4-6 10:21:05

A-ting 发表于 2016-4-6 09:51
像这种翘脚，是自己先建模，还是直接让效果图公司建？

先画CAD定位，自己建模麻烦，还不好定位。

**zj0719cx** · 拓城校尉|**zj0719cx** 发表于 2016-4-6 10:41:16

好东西………………赶快下来学习学习

**bluestone** · 拓城校尉|**bluestone** 发表于 2016-4-6 11:12:18

这种古建实施出来就很不错了值得学习

**A-ting** · 拓都将军|**A-ting** 发表于 2016-4-6 11:22:42

wendy 发表于 2016-4-6 10:21
先画CAD定位，自己建模麻烦，还不好定位。

定位是定屋顶位置吗，最近也接触了这种翘脚顶，好像很难搞

**wendy** · 超级版主|**wendy** 发表于 2016-4-6 12:15:18

A-ting 发表于 2016-4-6 11:22

登录/注册后可看大图

定位是定屋顶位置吗，最近也接触了这种翘脚顶，好像很难搞

定位屋顶起翘高度，出挑深度等～

**李生录** · 永久VIP会员|**李生录** 发表于 2016-4-6 13:44:12

谢谢楼主分享

**squid** · 拓土新兵|**squid** 发表于 2016-4-6 14:31:52

真的不错谢谢分享

**AaronHuang** · 拓邑团练|**AaronHuang** 发表于 2016-4-7 08:35:51

感谢分享！！！！

**zr45377** · 拓土新兵|**zr45377** 发表于 2016-4-7 12:16:30

谢谢楼主分享

古月 · 拓邑团练|古月发表于 2016-4-7 12:54:34

请问为什么都是歇山屋顶，有点变化，中间的部分换个庑殿屋顶是不是更能突出和丰富一些呢？？？
