一起来聊聊玻璃幕吧~（01）

**YANKAI** · 拓邑团练|**YANKAI** 发表于 2016-10-29 01:15:21

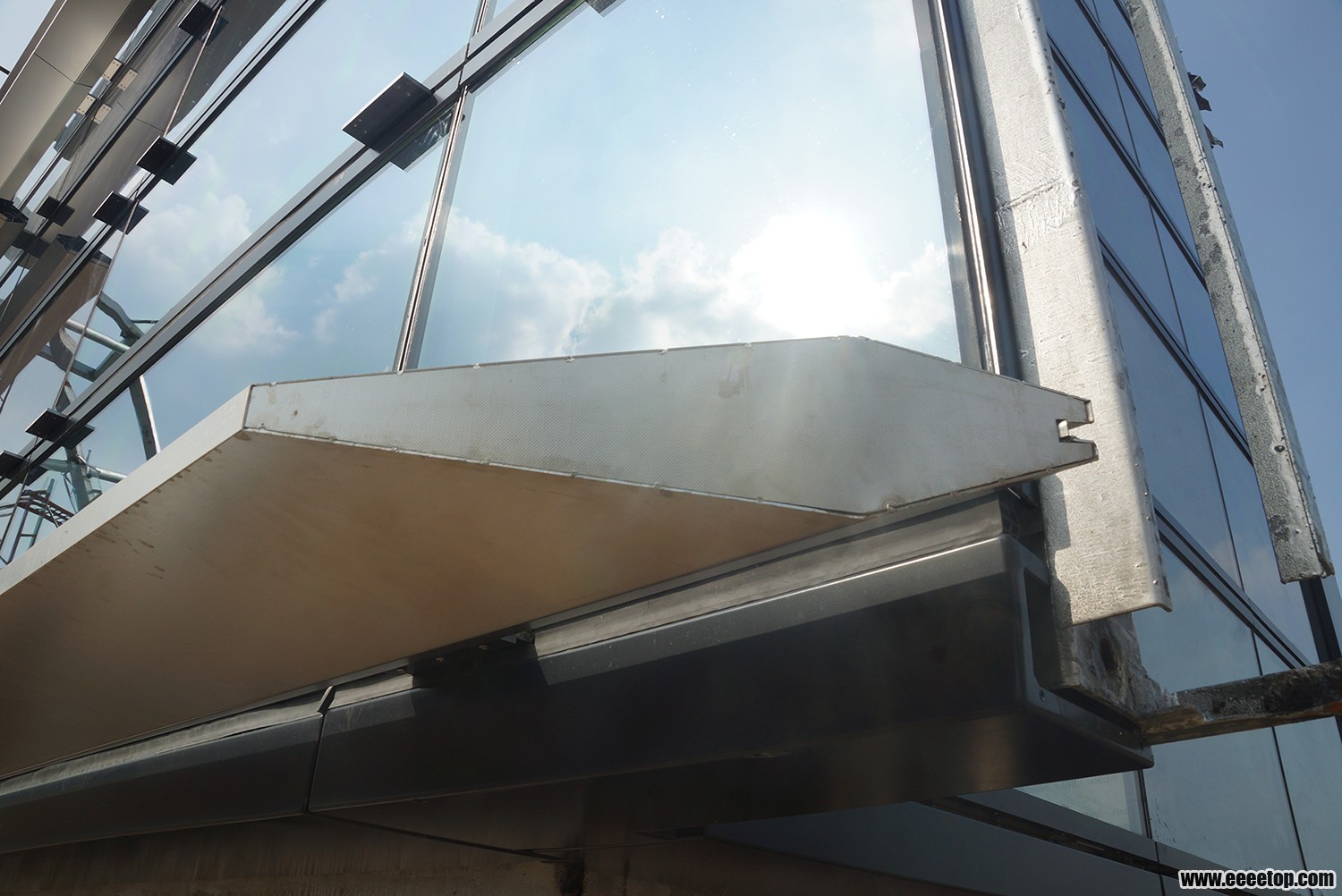

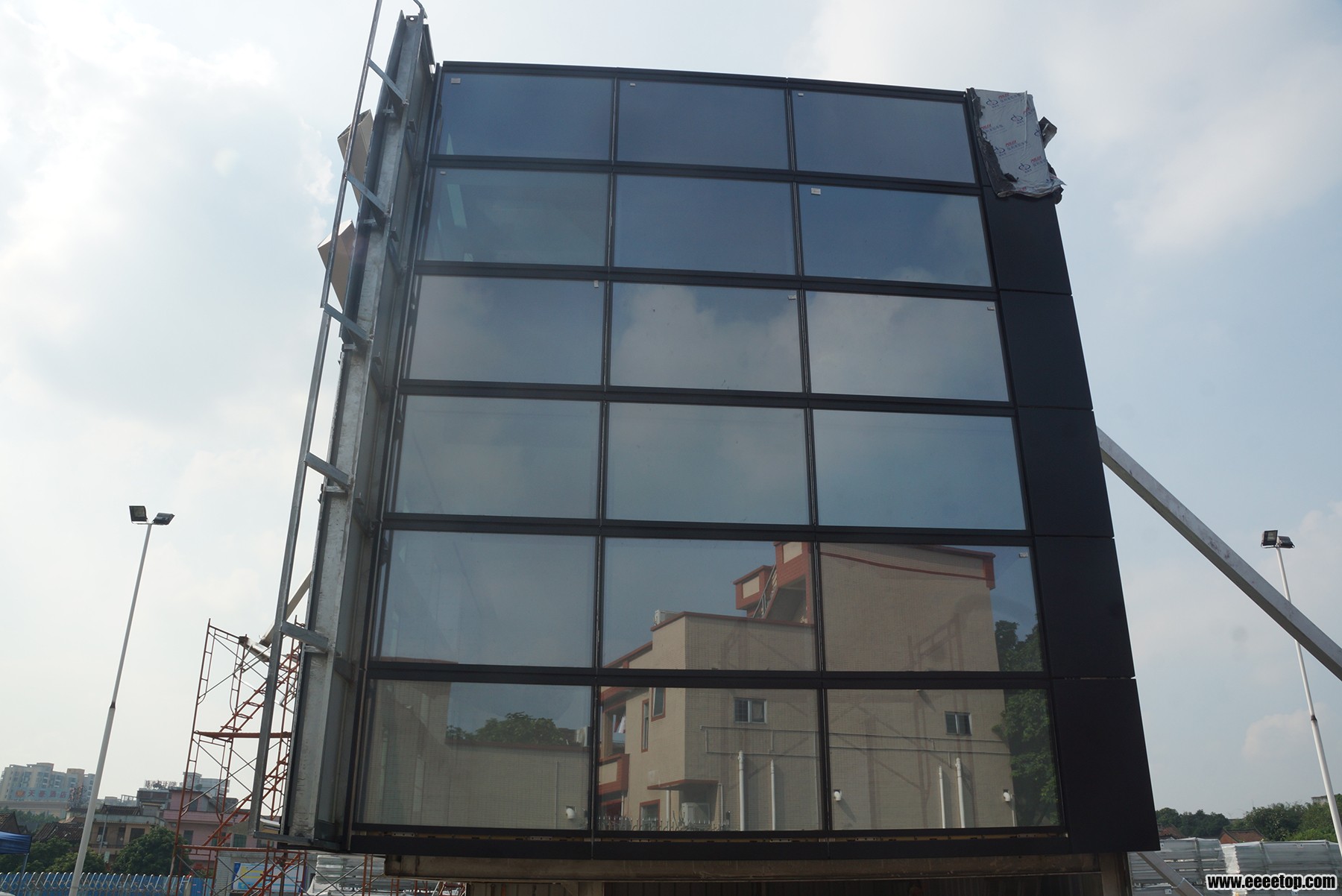

最近着手的一个项目正在进行视觉样板的建造看到现场拍回来的照片
感觉那些拼死拼活画的图真的木有白费 /(ㄒoㄒ)/~~
以下上图

从学生狗转换到工作狗的这一年多的时间里
几乎大部分时间都扑在上面了
和玻璃幕墙打了不知有多少回的交道
于是突发奇想
趁这项目还没烂尾（你就不能指望点好的……）
一起来聊聊关于玻璃幕的事吧 o(*￣▽￣*)ブ

————————————————我是傲娇的分割线————————————————————

先来讲些基本的

首先就是这个被我干的死去活来的项目了
取了其一部分——标志性的大塔楼
最初甲方定了形体后便开始着手加细节
也就是方案阶段最头疼的立面研究

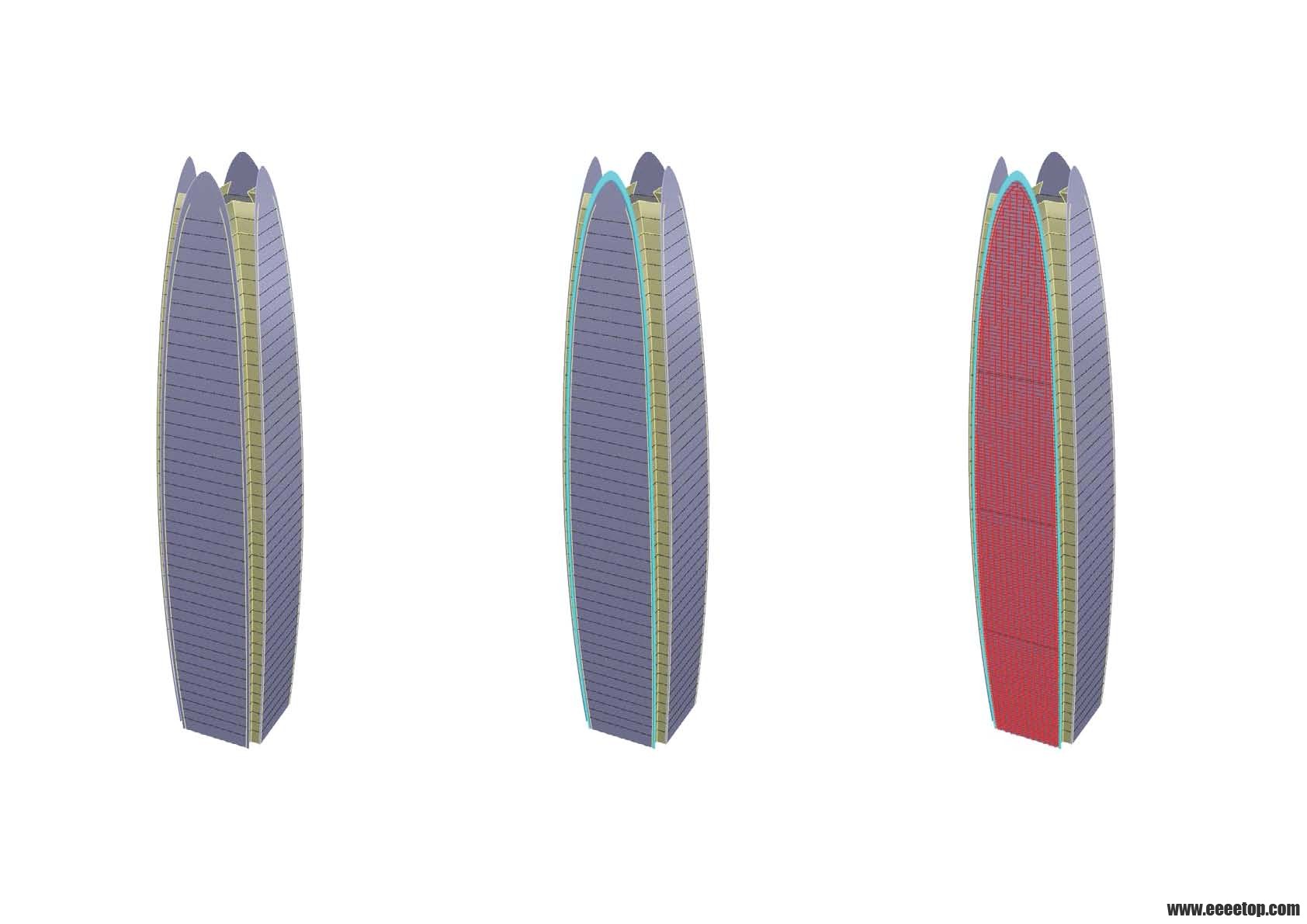

单纯的形体与楼层 → 外延一圈可以发光的包边 → 幕墙的分割模数
其中第三部分是个特别折磨的小妖精
然后上帝说要放放大

于是我在中间截了一层楼
中间的红线线就是如今敲定的分割方式
可能会有些人好奇
为何要把大面分成一个个小面（这个问题好像有点白痴 = =）
其实实际建造中是不可能有那么大块玻璃存在（200多米高的玻璃………(lll￢ω￢)）
所以玻璃幕墙本身会有一道结构体系
在这道结构体系上我们再一块一块地挂小玻璃
而上面那些红线实际上是玻璃与玻璃之间的交缝
然后上帝表示听不懂
好吧我再放放大

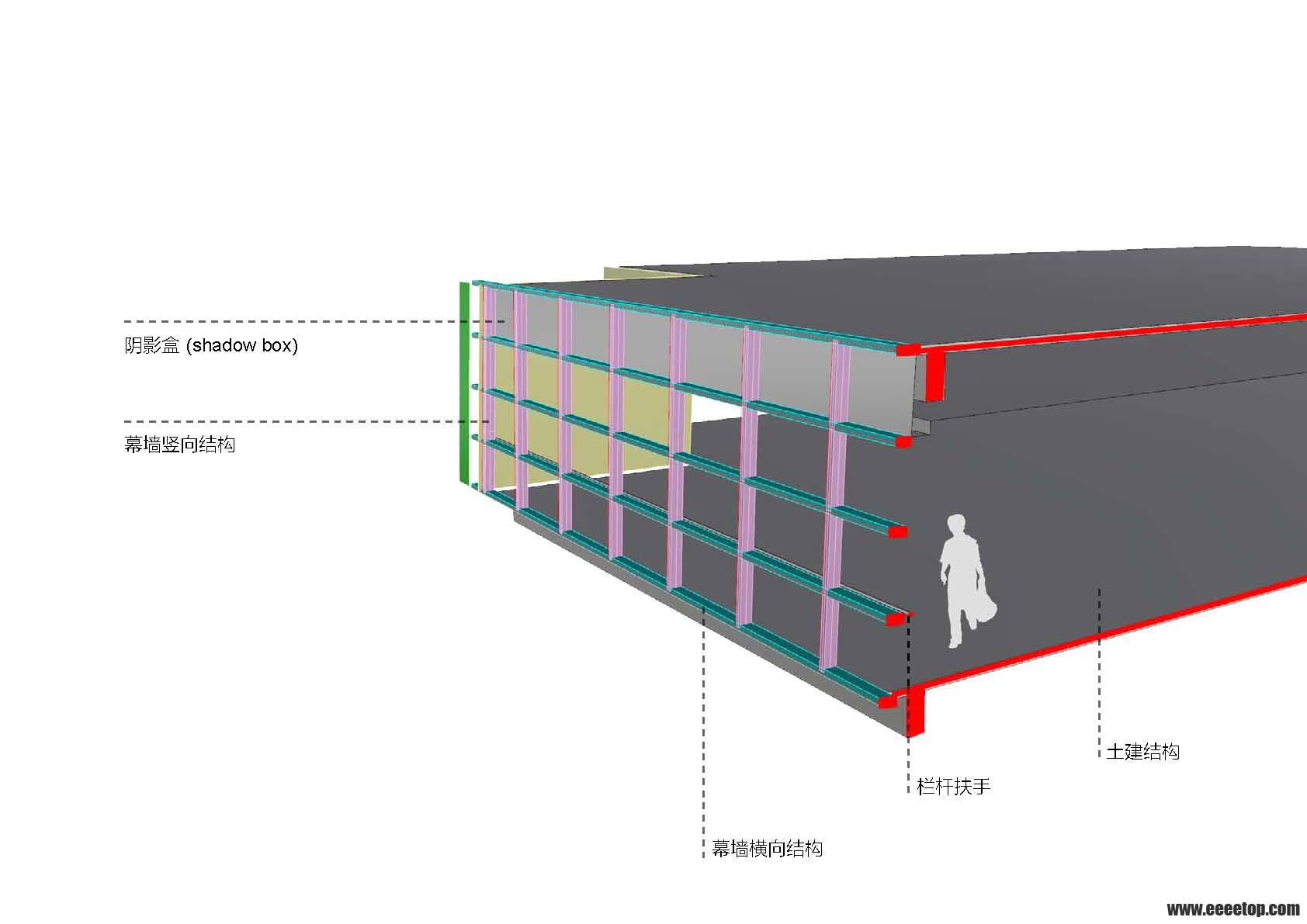

这是幕墙之内的结构系统
与楼板等土建结构相接的并不直接是玻璃（检讨一下这里忘了画柱子）
而是一层格构形式的金属框架
框架上还可以做一些小部件
比如阴影盒、吊顶以及栏杆的布置
这层框架逻辑上是跟着楼板走
其模数可以用来做研究

这里的层高是4.5M（办公楼的层高一般再4~5M之间常用有4.2、4.5）
一层之间可以三等分可以四等分
但要考虑栏杆的高度
尽量会控制在1100左右
而且阴影盒部分也不会显得过于肥大
再说横向的分割
这个其实得看平面
根据柱子间距等分
1M~2M均可
不过一般不超过3M（过于狭长会很难看尽量保持一个黄金比左右）

当然在幕墙的表现形式上
会有显隐框的区别
前面说的是隐框（立面上只呈现交缝的黑线）

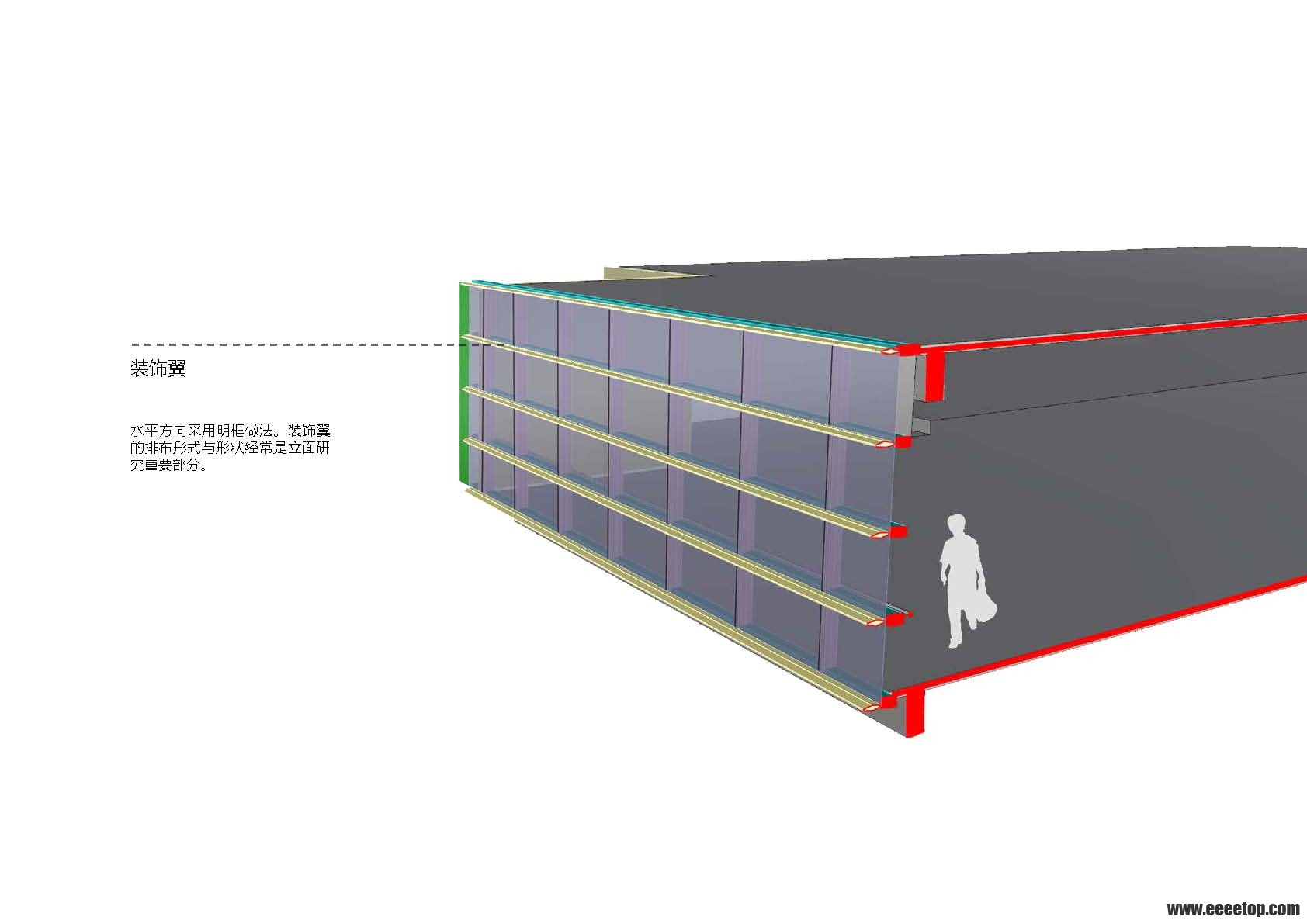

还有的就是外挂的明框
可以有横向（一般称呼它水平装饰翼）
也可以竖向
可以均分也可以随机分割也可以间距渐变……
明运用的好可以加强塔楼形体块感和动势
这也是我为什么说它比较重要的原因

暂且告一段落
有空改天再聊
大半夜的要睡了（说好不熬夜要养颜的T_T）
