[老梁专栏] 老梁说SU:如何使用SketchUp免插件把这个拱门快速建出来?

  [复制链接]

1997

主题

1万

帖子

3522

e币

管理员

UID
1
注册时间
2011-5-16
最后登录
2017-11-21

网站建设支持者

学课程攒e币
发表于 2016-11-2 11:49:36 | 显示全部楼层 |阅读模式
亲,这是拓筑公开课,您可以免费学习!
如果您觉得还不错,欢迎小小 打赏 一下楼主,鼓励他创作更多公开课!


前些天发了这么一篇帖子:http://www.eeeetop.com/forum.php?mod=viewthread&tid=29255 0.jpg


有位拓友问:“老梁SU中在方盒子上怎么挖出那些洞呢?”

其实我已经很久没用过SU了,不过这个拓友的问题很典型,要“挖”出这些洞的方法也很典型,涉及到SU建模的独特思维和多个知识点,所以我就再写一次简单的教程吧。

好了,现在开始我们的小教程。在开始建模之前,我们要仔细分析,要建的这个模有什么特点,难点在哪里?

1、拱门外侧的拱和内侧的拱,形状相似,但高低大小不一样,所以不能通过简单的推拉就能“挖”出来了。

2、第1点是最容易看出来的,仔细看看,发现整个拱门单元的面也不是平的,而是有弧度的,这也会给建模带来一些困难。

分析了以上两个特点之后,发现第1点比第2点难搞,第2点的弧度相信很多朋友都能想到怎么解决了,当然这里先按下不说。

在我们平常观念中,推拉、路径跟随、模型交错,是SU建模的三大利器,这三大利器的组合,可以做出许多东西来。但这个第1点,似乎不那么容易用得上。好了,我们再分析分析,“形状相似,但高低大小不一样”,我们会想到什么呢?对,就是缩放,在我们的物质世界中,我们可以得到这样的启发。

确定了这个思路,其实就好办了。

1、先把一个拱门单元的体块建出来(整体分析与单元拆解,这个思维与能力很重要),并且把拱门的外侧形状画出来,因为我是直接在SU上面随手画的,看起来形状不怎么优美,请见谅。


2、使用推拉工具,先把拱门的基本形状给“挖”出来了。


3、好了,注意了,重点来了!!!选中拱门内侧的所有弧线。


4、使用缩放工具,抓取缩放控制点的正上方正中的那个点,沿着蓝色Z轴往下拉,拉到高低合适的地方(在实际建模中,应该根据设计尺寸定一个点在那里,然后拉到那里)。


5、再使用缩放工具,抓取缩放控制点的水平方向中间的那个点(左右两侧哪个点都行),然后按的CTRL键的同时,沿着水平方向的轴拉,拉到宽度合适的地方(在实际建模中,应该根据设计尺寸定一个点在那里,然后拉到那里)。ps:缩放工具,不按任何辅助键,按CTRL键,按SHIFT,都会有不同的效果的,大家还不熟练这个知识点的赶紧复习一下。


6、以上两个步骤在拱门外侧这边都能完成了的,我为了大家看得更清楚所以跑到内侧那边去操作了。现在从拱门外侧这边看看效果,是不是差不多了呢。


7、好了,下面开始考虑整个拱门单元有内凹弧线的问题。这个问题相对简单很多了,用模型交错就行了。总的思路,就是先建一个弧形的面,然后和拱门单元模型交错,删除多余的边线,就可以了。这个步骤有点繁琐,占太多篇幅,但又不算难,我就不累述了。不过,按照我的经验,80%的人都不会那么轻易完成这个步骤,里面涉及到很多小技巧,大家不妨试一下。




8、总之,最后就完成了基本形状了。大家看看,是有弧度的哦。


9、然后,如法炮制,使用模型交错,把拱门上面的圆弧给画出来(为了能填色)。


10、再整理整理,把拱门内侧的厚度也拉出来,就行了。

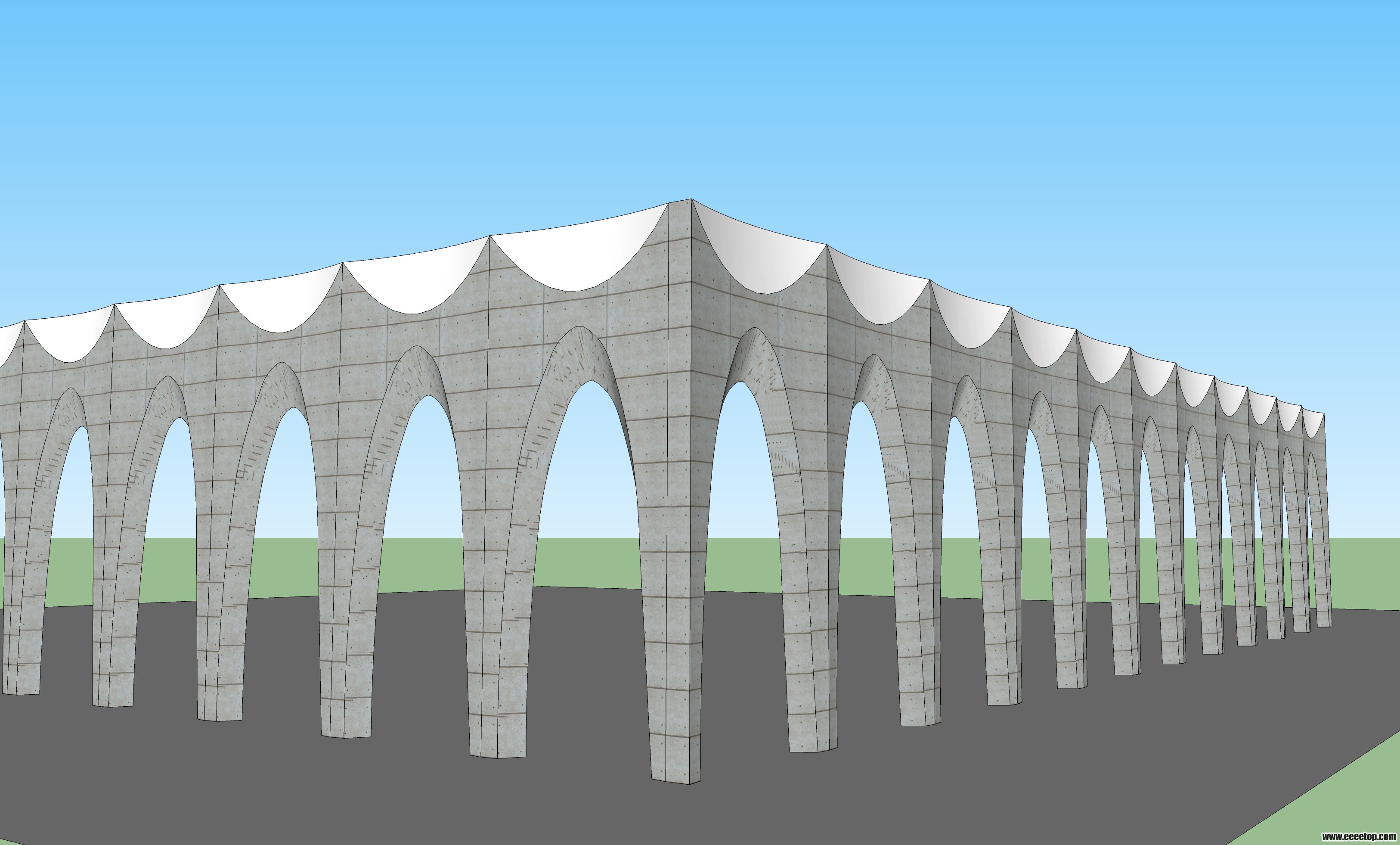

11、好的。排列一下。因为制作比较简单,比例、形状、材质、颜色推敲不好,大家就看看感觉吧。


这么一看,是不是觉得不用插件也很简单呢?

为什么一般人不容易想到呢,原因是什么呢?1、对基本命令不熟悉,能一些命令很细微很独特的功能不清楚,不知道到底能达到什么效果。2、好看懒做,以为懂了,其实不懂。3、不善于总结思考。所以,越简单易学的软件,就越应该对各个命令有更加深入的学习和使用啊。

更多公开课源于您的支持鼓励!
欢迎加我微信:laoliang-sz

0

主题

199

帖子

684

e币

拓城校尉

UID
115023
注册时间
2013-6-2
最后登录
2017-11-13
学课程攒e币
发表于 2016-11-2 11:59:58 | 显示全部楼层
良心小教程 不能沉~

1997

主题

1万

帖子

3522

e币

管理员

UID
1
注册时间
2011-5-16
最后登录
2017-11-21

网站建设支持者

学课程攒e币
 楼主| 发表于 2016-11-2 12:02:58 | 显示全部楼层
xu_touch 发表于 2016-11-2 11:59
良心小教程 不能沉~

感谢支持,欢迎各位分享自己的作品与想法。
欢迎加我微信:laoliang-sz

0

主题

387

帖子

0

e币

拓土新兵

UID
149787
注册时间
2014-10-27
最后登录
2017-9-8
学课程攒e币
发表于 2016-11-2 12:19:07 | 显示全部楼层
谢谢分享!!

0

主题

199

帖子

684

e币

拓城校尉

UID
115023
注册时间
2013-6-2
最后登录
2017-11-13
学课程攒e币
发表于 2016-11-2 12:27:59 | 显示全部楼层
补充一下  老梁的教程 拱形部分上面是向内凹的 其实也可以不用插件 只需要向内旋转一下既可以得到

再次感谢老梁的分享~

1997

主题

1万

帖子

3522

e币

管理员

UID
1
注册时间
2011-5-16
最后登录
2017-11-21

网站建设支持者

学课程攒e币
 楼主| 发表于 2016-11-2 12:34:42 | 显示全部楼层
xu_touch 发表于 2016-11-2 12:27
补充一下  老梁的教程 拱形部分上面是向内凹的 其实也可以不用插件 只需要向内旋转一下既可以得到

再次 ...

我做的就是向内凹的,弧度太小了,可能你没看清楚。 a.png

我那个第9步,就是为了分割出来一个面。不知道你说的“只需要向内旋转一下”具体是什么意思,可以把弧面分割吗?
欢迎加我微信:laoliang-sz

0

主题

139

帖子

103

e币

拓乡士官

UID
193763
注册时间
2015-11-16
最后登录
2017-6-22
学课程攒e币
发表于 2016-11-2 12:38:13 | 显示全部楼层
日常学习学习

0

主题

199

帖子

684

e币

拓城校尉

UID
115023
注册时间
2013-6-2
最后登录
2017-11-13
学课程攒e币
发表于 2016-11-2 12:49:31 | 显示全部楼层
深圳老梁 发表于 2016-11-2 12:34
我做的就是向内凹的,弧度太小了,可能你没看清楚。

我那个第9步,就是为了分割出来一个面。不知道你 ...

可能我没看清~

0

主题

74

帖子

258

e币

拓邑团练

UID
168539
注册时间
2015-3-21
最后登录
2017-11-20
学课程攒e币
发表于 2016-11-2 14:47:59 | 显示全部楼层
老梁真棒

0

主题

183

帖子

587

e币

拓城校尉

UID
208153
注册时间
2016-4-13
最后登录
2017-11-21
学课程攒e币
发表于 2016-11-2 14:56:33 | 显示全部楼层
好厉害  SU建模新思路

0

主题

14

帖子

17

e币

拓土新兵

UID
225920
注册时间
2016-11-1
最后登录
2017-5-28
学课程攒e币
发表于 2016-11-2 15:06:26 | 显示全部楼层
似懂非懂,必须自己操作才能有所收获了

1

主题

196

帖子

397

e币

拓邑团练

UID
112417
注册时间
2013-4-8
最后登录
2017-11-17
学课程攒e币
发表于 2016-11-2 15:24:53 | 显示全部楼层
老梁个人感觉如果用椭球形去切,模型交错出来的效果会更好

4

主题

111

帖子

208

e币

拓邑团练

UID
212251
注册时间
2016-5-17
最后登录
2017-9-18
学课程攒e币
发表于 2016-11-2 16:03:39 | 显示全部楼层
感觉拱上面的弧形有点难掌控,,,搞了好久

评分

参与人数 1e币 +10 收起 理由
深圳老梁 + 10 向上好少年,多学多思多练多设计。

查看全部评分

0

主题

5

帖子

0

e币

拓土新兵

UID
224131
注册时间
2016-10-12
最后登录
2017-4-15
学课程攒e币
发表于 2016-11-2 16:34:23 | 显示全部楼层
看着像一条裤子

1

主题

228

帖子

229

e币

拓邑团练

UID
139802
注册时间
2014-7-28
最后登录
2017-11-9
学课程攒e币
发表于 2016-11-2 16:37:25 | 显示全部楼层
做两个球,拉成椭圆和长方形交错一下
