天正画图中出现这种情况该如何解决 求问各位软件大神

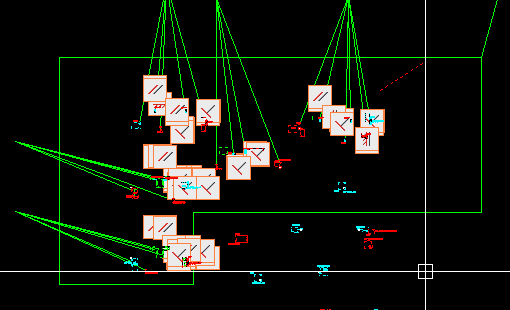

就是屏幕会有很多小白块 但是不影响操作,,就是非常不美观,不知哪位遇到过这种情况,知道该如何解决。
是不是病毒呢

1

主题

1587

帖子

3103

e币

拓邦元帅

UID
108294
注册时间
2013-1-29
最后登录
2017-9-21
学课程攒e币
发表于 2017-7-18 09:14:58 | 显示全部楼层
楼主,你可以在CAD参数选项中,把约束栏这一项目,全部隐藏或是将动态标注,全部隐藏,最后试一下删除约束,一般都是用第一个方法,你可以参考一下!
不忘初心 方得始终

6

主题

82

帖子

55

e币

拓乡士官

UID
49534
注册时间
2012-7-6
最后登录
2017-9-20
学课程攒e币
 楼主| 发表于 2017-7-18 10:33:58 | 显示全部楼层
妖, 发表于 2017-7-18 09:14
楼主,你可以在CAD参数选项中,把约束栏这一项目,全部隐藏或是将动态标注,全部隐藏,最后试一下删除约束 ...

谢谢大神,一键解决问题啦

1

主题

222

帖子

288

e币

拓邑团练

UID
121619
注册时间
2013-10-15
最后登录
2017-9-19
学课程攒e币
发表于 2017-7-18 14:13:24 | 显示全部楼层
这个百度一下就知道了呀。

0

主题

133

帖子

2170

e币

拓都将军

UID
172905
注册时间
2015-4-28
最后登录
2017-9-20

网站建设支持者

学课程攒e币
发表于 2017-7-19 09:37:37 | 显示全部楼层
本帖最后由 一秀清风 于 2017-7-19 09:41 编辑

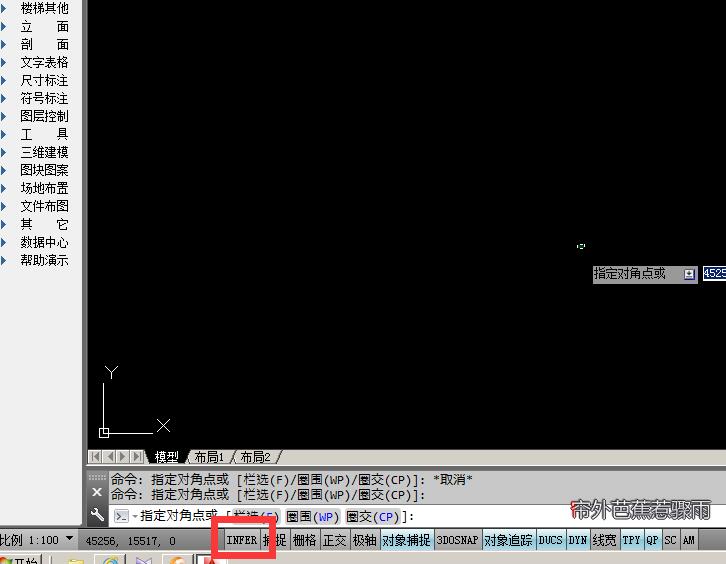

这个是你在绘图前期点击了“推断约束”这个选项, QQ截图20170719085623.jpg
是绘图前期,,,也就是第一步,,,
还有一种情况是在中间某过程点击了,之后就变成这个样子了,
在绘图时,这个选项不要亮着,一般用不到,
另外,在绘图时出现这种情况,图纸又是花了大半天甚至更长时间绘制的又特别重要,别怕,有办法,

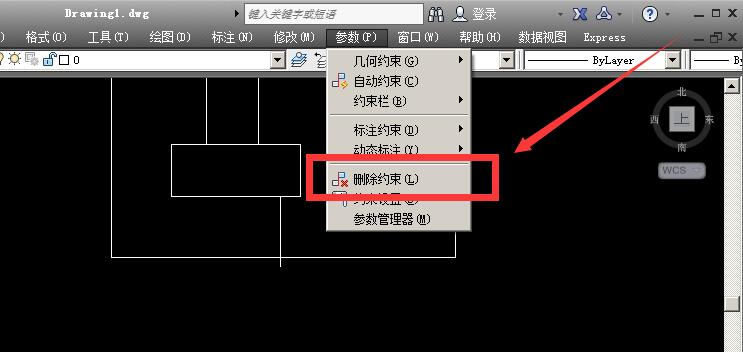

第一步,打开图纸,
第二步,点击参数,
第三步,点击删除推断约束,
第四步,全选cad图形所有东西,
第五步,回车或者空格即完成。







评分

参与人数 1e币 +10 收起 理由
南越吴声 + 10 不错不错

查看全部评分

6

主题

82

帖子

55

e币

拓乡士官

UID
49534
注册时间
2012-7-6
最后登录
2017-9-20
学课程攒e币
 楼主| 发表于 2017-7-19 15:11:55 | 显示全部楼层
一秀清风 发表于 2017-7-19 09:37
这个是你在绘图前期点击了“推断约束”这个选项,
是绘图前期,,,也就是第一步,,,
还有一种情况是在 ...

感谢解答,不仅有预防发生的方法,还有补救的良方。图文并茂,明白原理啦

0

主题

2

帖子

0

e币

拓土新兵

UID
251236
注册时间
2017-7-21
最后登录
2017-7-21
学课程攒e币
发表于 2017-7-21 00:56:23 | 显示全部楼层
学习了!虽然没遇到但是也长见识了

1

主题

17

帖子

11

e币

拓土新兵

UID
251533
注册时间
2017-7-25
最后登录
2017-7-26
学课程攒e币
发表于 2017-7-25 09:46:57 | 显示全部楼层
这种情况没碰到过啊
