在上一期的非标准套路系列当中,路哥的非标准拆迁队带领大家深入剖析了Roy and Diana Vagelos Education Center(罗伊和黛安娜·瓦格洛斯教育中心)。掰开了揉碎了告诉了大家其丰富空间生成的过程,救赎了很多快要交不上图的同学。
很多同学也为路哥疯狂打call。在接到的众多的电话当中,有个同学拿出了一个号称用折纸概念做成的建筑,并提出了一个著名的问题:


“为什么我都折了一公斤纸了,也没折出这个建筑来?”


What?






下面这个就是同学发给我的折纸概念生成图。

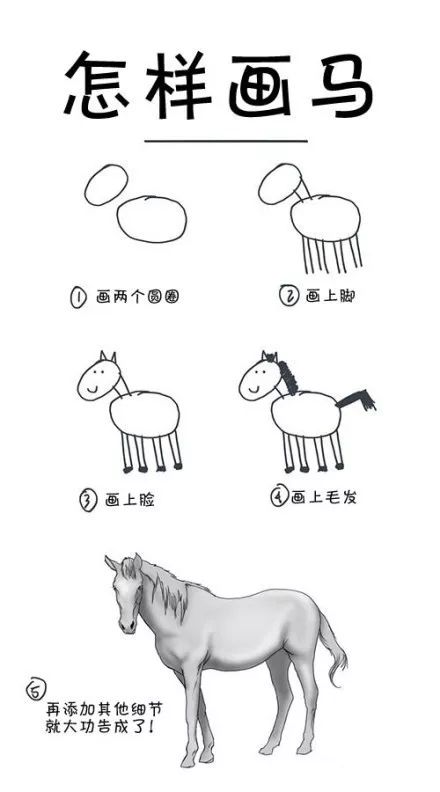

这个生成过程基本等同于下面的画马过程。







赌一包辣条,你就算再折100公斤纸,你也折不出这个房子来。


别急,虽然路哥也不会折纸,但路哥有大锤。
今天,路哥的非标准拆迁队就给你分析一下这个作品,保证你看完立马就能弄出个八九不离十的来。


这个建筑全称叫做
Muceum of Image and Sound
(图像与声音博物馆)
效果图长这样

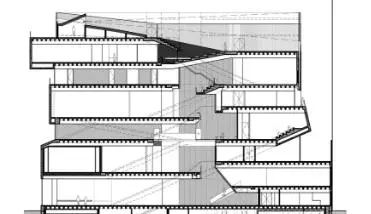

内部空间长这样





具体来说,这个博物馆位于巴西里约热内卢的科帕卡巴纳海滩。是Diller Scofidio + Renfro在2009年通过设计竞赛,从来自巴西和世界共7个知名事务所中杀出重围,最终获得了胜利。


(顺便提提,这个事务所也是路哥上次拆的研究阶梯的设计者。这个工作室并不是什么新生的事务所,它成立于1979年,也算是有着几十年历史的老事务所了。它由Elizabeth Diller和Ricardo Scofidio所创立。Elizabeth Diller曾就读于库珀联合艺术学院,现在是普林斯顿大学建筑学院的教授。Ricardo Scofidio也曾就读于库珀联合艺术学院,现在是库珀联盟建筑学院的名誉教授。他们创造了一种新的建筑实践形式,将设计、表演、电子媒体、建筑理论和批评结合起来。其工作不仅仅局限于建筑设计,还涉及到服装设计,展览设计,甚至还有医疗器械设计等多个领域。他们设计了很多网红建筑,有兴趣的同学可以自行百度。
但是,路哥就是和他们杠上了~~)


这座博物馆包含了很多功能,有可以容纳280个座位的剧院,商店,全景餐厅,酒吧。设计师希望在科帕卡巴纳海滩游玩的人们走道这里并不会停下脚步,而是随着一条折叠的垂直大道继续行走。在欣赏着海景的同时,享受着建筑给人们带来的优质服务。
在介绍概念的时候,就出现了本文开头的这张图——设计师拿出一张纸条折来折去。最终形成了一个复杂的交通体系。然而大家连眼睛都不敢眨一下的盯着这个折叠过程,还是没看清最后这个模型究竟是怎么来的。


仿佛又一次上当了。






然而,看不明白,还有路哥和他的大锤。
其实它的空间生成是这样的。

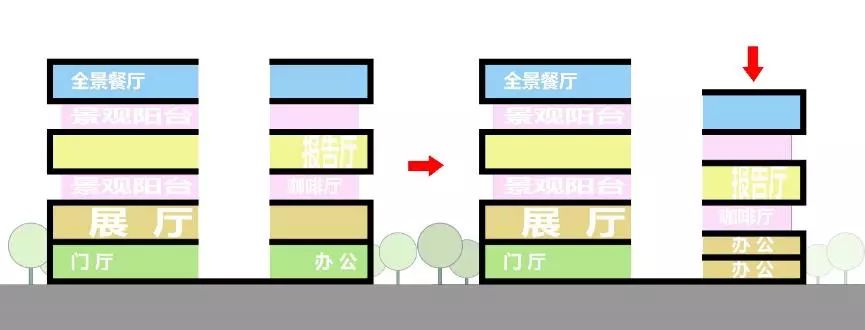

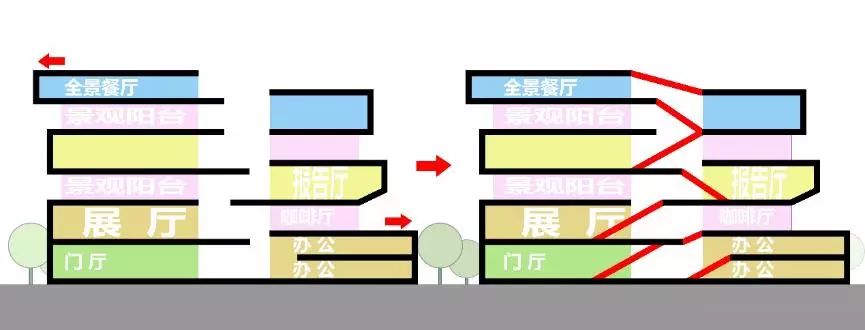

首先,可以先根据任务要求,将各种功能安排在各层之中,再将建筑从中间剪断。



然后,将剪开的一侧整体下压,造成两侧错层的效果。


这种手法在其另一个作品,位于布朗大学的Perry和Marty Granoff创意艺术中心当中也曾运用。在错层的交接处,每一层的人们都可以在自己的房间内看到对面两层的情况。




最后,根据功能面积,对房间的大小进行适当的调整,最重要的,是要在被剪去的地方,加上楼梯。这样,一个错综复杂的空间就形成了。




你以为这样就完了吗?
当然不是。


我们的原则是手把手的教会大家做这些看起来酷炫的空间。


我们刚刚完成的只是在剖面层次进行的二维分析。目的是为了让大家看到的更清楚。

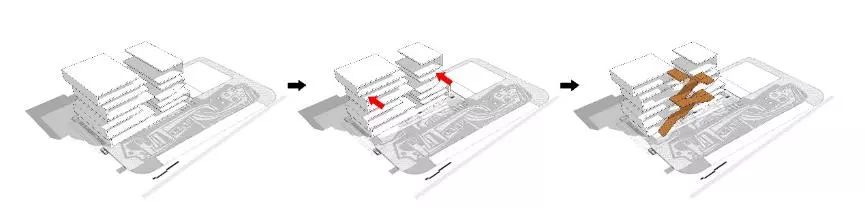

接下来,我们将在三维空间分析这个空间生成过程。


操作步骤:

1.将建筑中间多余的部分剪去,再将其中一侧的下压,形成错层空间。




2.对得到的体块做面积的调整,然后将体量推进一块儿,为垂直廊道留出空间。垂直廊道实际上也是由一部外挂楼梯演变而来。





3.将楼梯的梯跑做适当的调整,使其可以保证能够走到建筑两侧的每一层空间,然后将楼梯的平台加大与建筑各层的楼板相结合,并且将梯段做适当的变形。使其显得更像是山间小路一般。





4.其实,建筑外侧的垂直步道体系是和建筑的结构融为一体的。最后再加上维护结构。

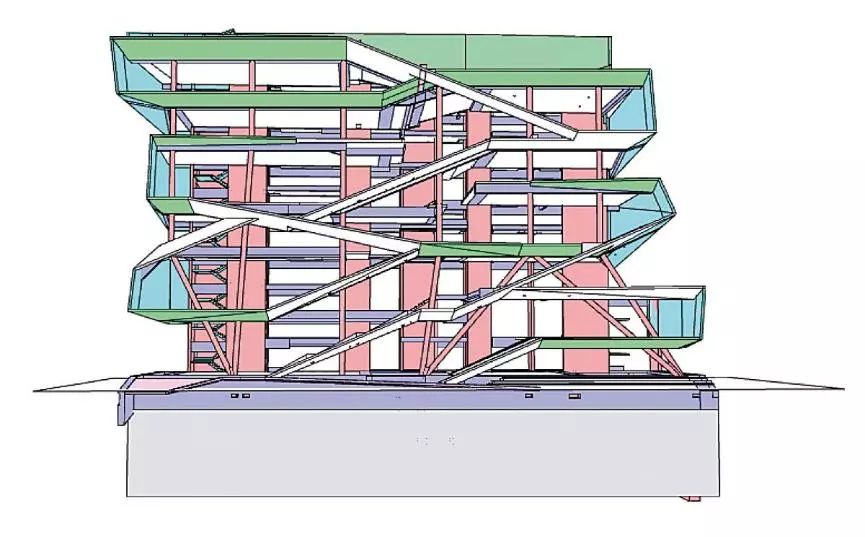

最终的效果就呈现出来了





就这样,又一个复杂的建筑被拆解完成,你看懂了吗?

路哥有话说

自柯布西耶在1915年提出“多米诺”体系以来,它一直作为现代主义建筑空间生成的原型。很多才华横溢的建筑师在其基础之上创造了很多丰富多彩的平面形式。它的柱网体系不再是方格网式的,也可以是三角形的,多边形的,甚至是弧形的。然而,这些所谓的创新,都是在多米诺体系所限定的两层楼板之间进行。即,“水平性”才是“多米诺”体系的空间主导。





其实,在人的本性深处,我们并不满足于在水平空间中呆得四平八稳,而更喜欢追求在垂直向度上的高处不胜寒。在当代,建筑师们早就厌倦了只能在水平空间里做文章,开始了在垂直方向上的空间舞蹈。他们的做法,其实并非将楼板变成波浪形,而是将躲在“多米诺”角落里的楼梯加以放大,使其取代了楼板在水平方向的主导地位。与此同时,空间也在垂直方向上流动了起来。
在众多的事务所当中Diller Scofidio + Renfro无疑是此种高手,在其诸多的作品当中,我们都能够看到这类手法的巧妙运用,给我们带来了一个又一个空间盛宴。
但是,现在,你不是也学会了吗?
还不赶紧找个机会显摆一下。
