本文由微信公众号ArchDaily(公众号ID:ArchdailyChina)授权在本站发布

若需转载,请联系原公众号




登录/注册后可看大图

微信扫一扫关注该公众号








Cécile Septet


Cécile Septet

新国防大楼是一个综合项目,具有城市和建筑双重特性。建筑位于一个16.5公顷的场地内,分为三个地块:东侧 Victor 地块(8.5 公顷) 是城市航空之家,场地内的建筑将被拆除或改造;中间的 Valin 地块(8 公顷)是国防部主建筑,西侧 Corne Ouest 地块分配给商业房地产方案。




概念图

ANMA 的任务是整合三个地块,并建造国防部主建筑 (146,500 m) ,重建 Valin 地块内的 Perret 大楼,在 Victor 地块内建造两栋建筑。


Cécile Septet


Cécile Septet

一座宏伟而严谨的建筑
项目的目标是将之前分散在巴黎和周边的15个办公地点整合到国防大楼内。建筑是宏伟而严谨的,将一个明显的具有里程碑意义的角色和花园景观整合在一起,占据场地60%的面积,建筑被抬高的操作腾出了一系列庭院空间。平面基于一个动态的形状,从一个六边形开始向各个方向扩散。考虑到安全原因,国防部总部大楼集中定位,远离那些不太敏感的功能,而指挥和控制中心则被安置在一个地下的混凝土凹陷中。

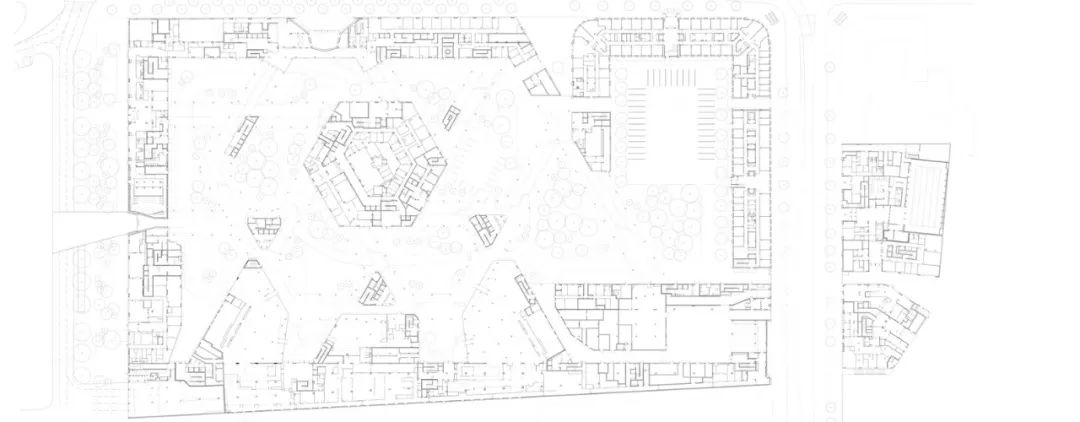

平面图


Cécile Septet

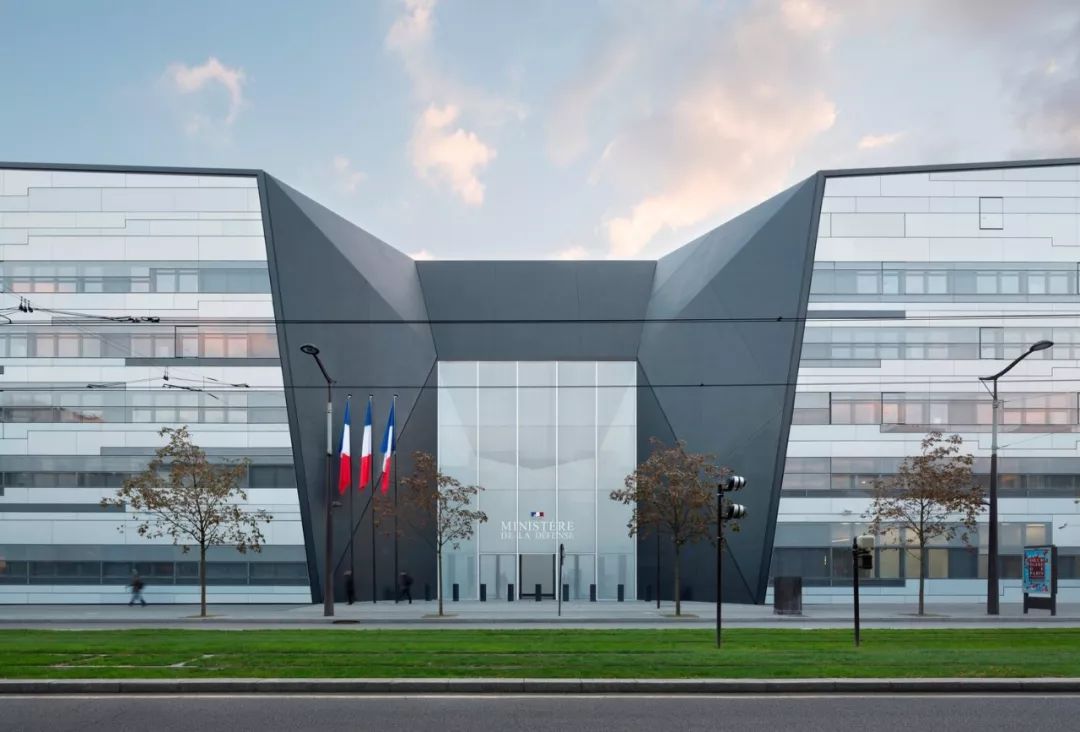

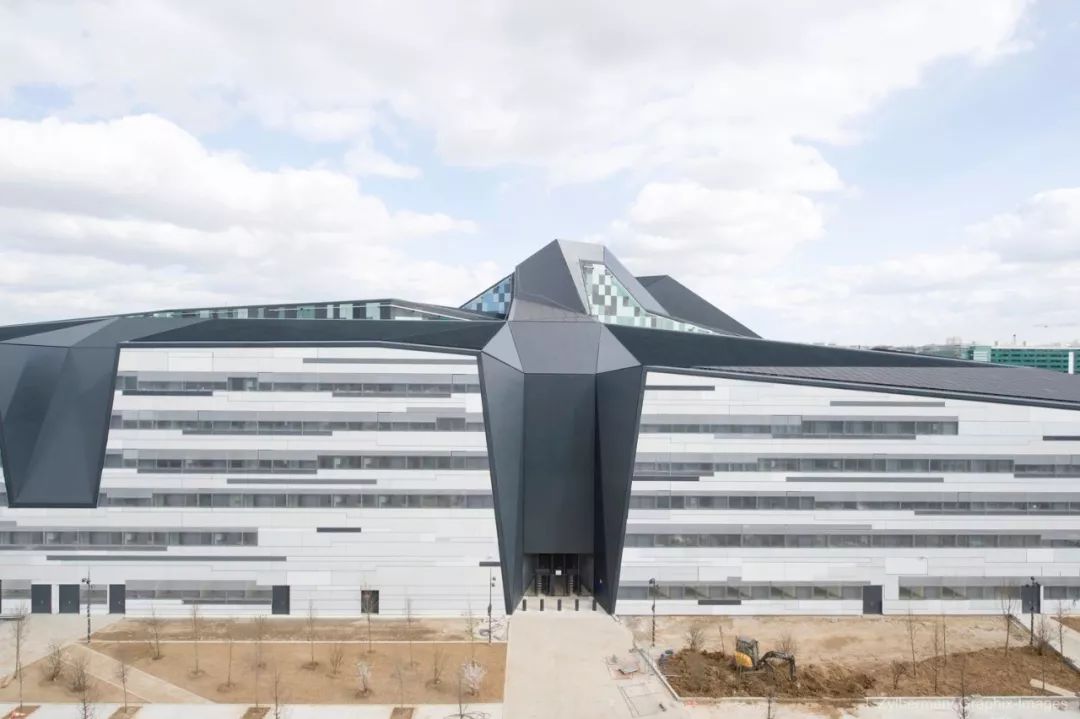

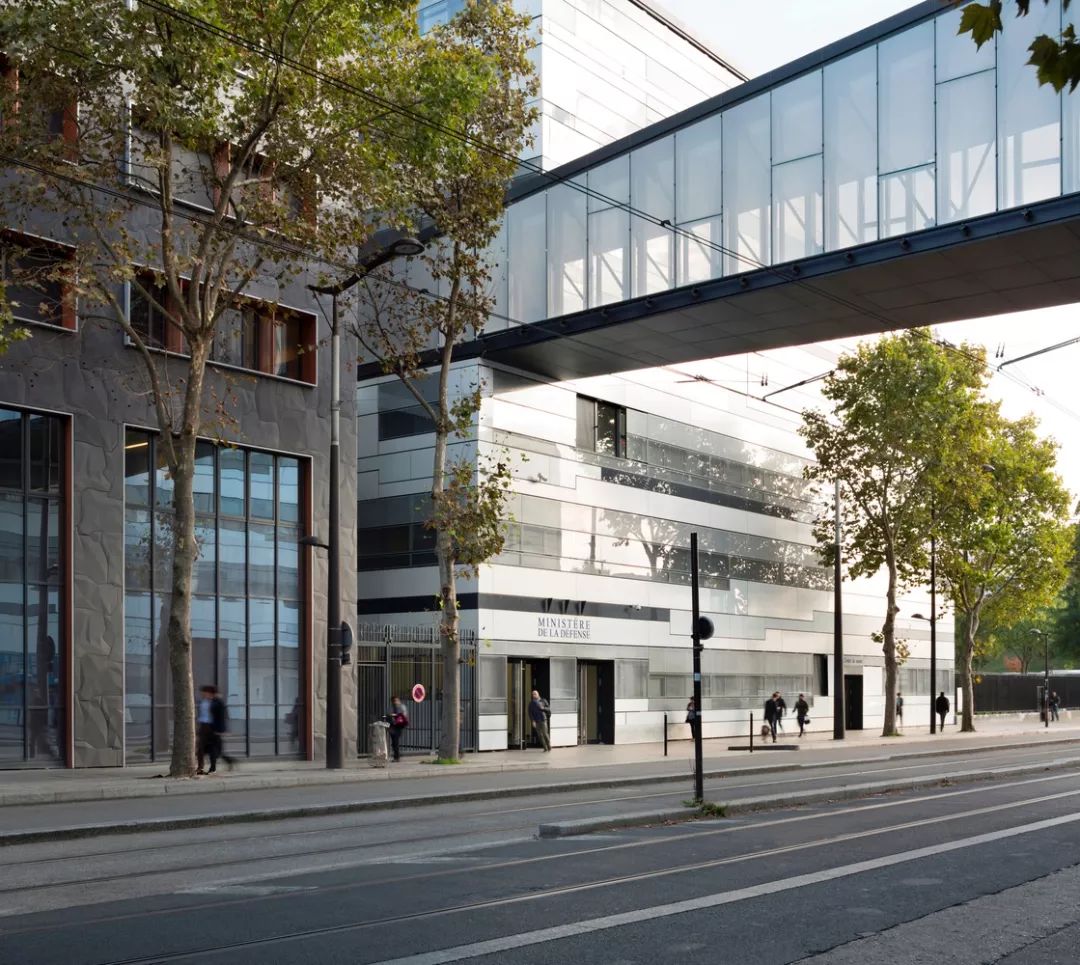

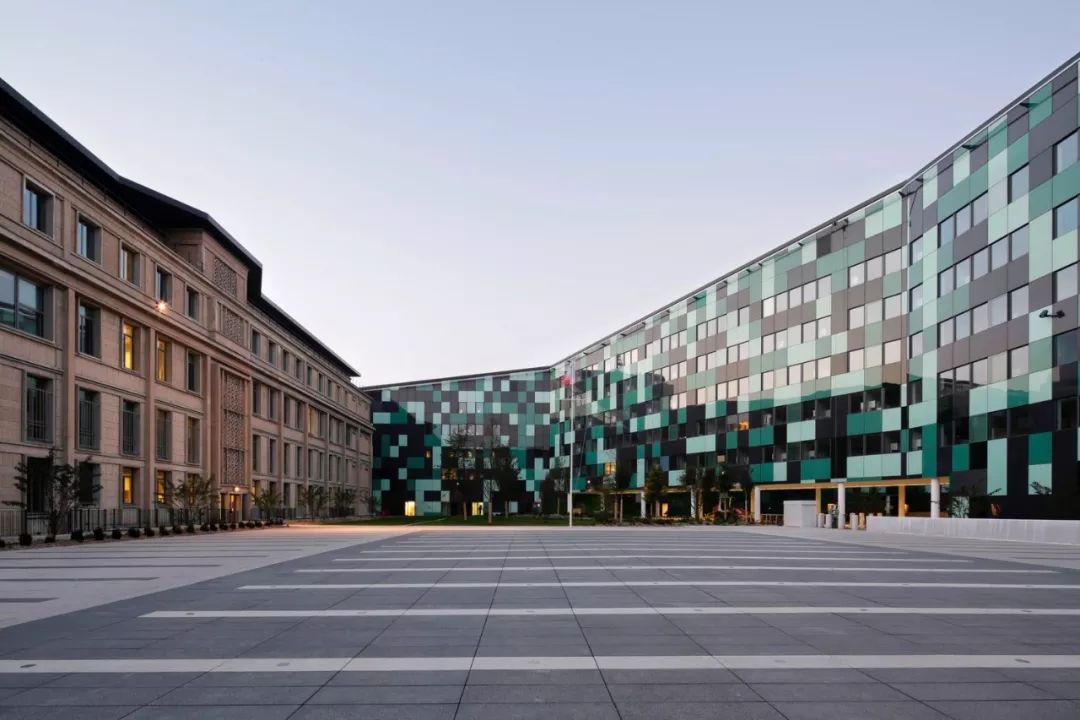

外墙的混凝土结构隐藏在丝网印刷玻璃和陶瓷玻璃双表皮立面下,水平板条使用不同色调的白色,代表着平静。办公楼的主入口从屋顶的褶皱上延续下来,由灰色钢板形成的高耸的裂缝。室内天井的立面被彩色玻璃面板覆盖,形成绿色和蓝色的阴影。这些镶板被布置成像素化的表面,仿佛军事迷彩图案。



Cécile Septet


Cécile Septet

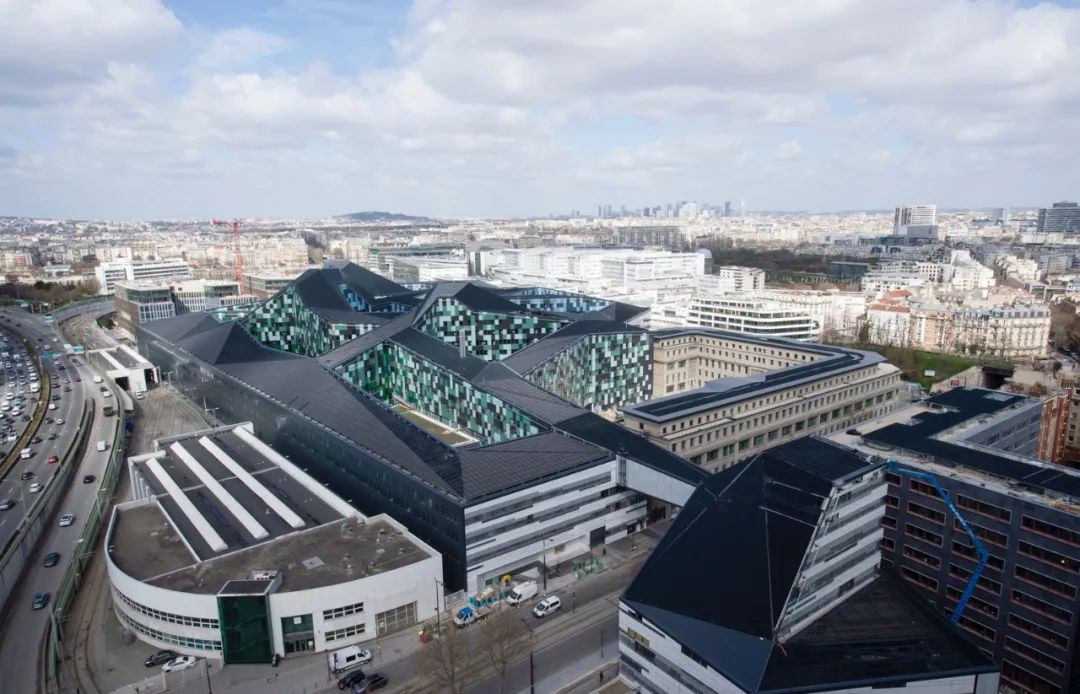

从环路可以看到建筑的屋顶,就像一个巨大的黑色折纸。屋顶作为建筑的第五个立面,其锯齿状的线条让人联想到隐形飞机的军事技术。屋顶上有三个45米长的通风烟囱。

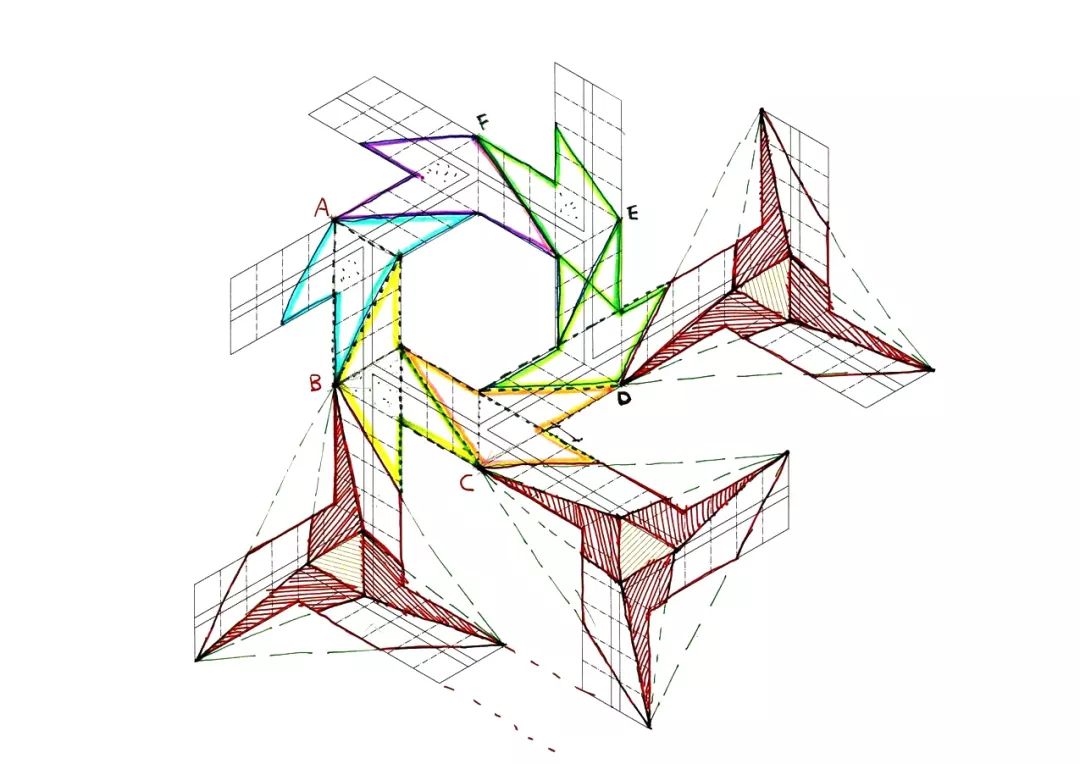

屋顶概念图


屋顶分析图

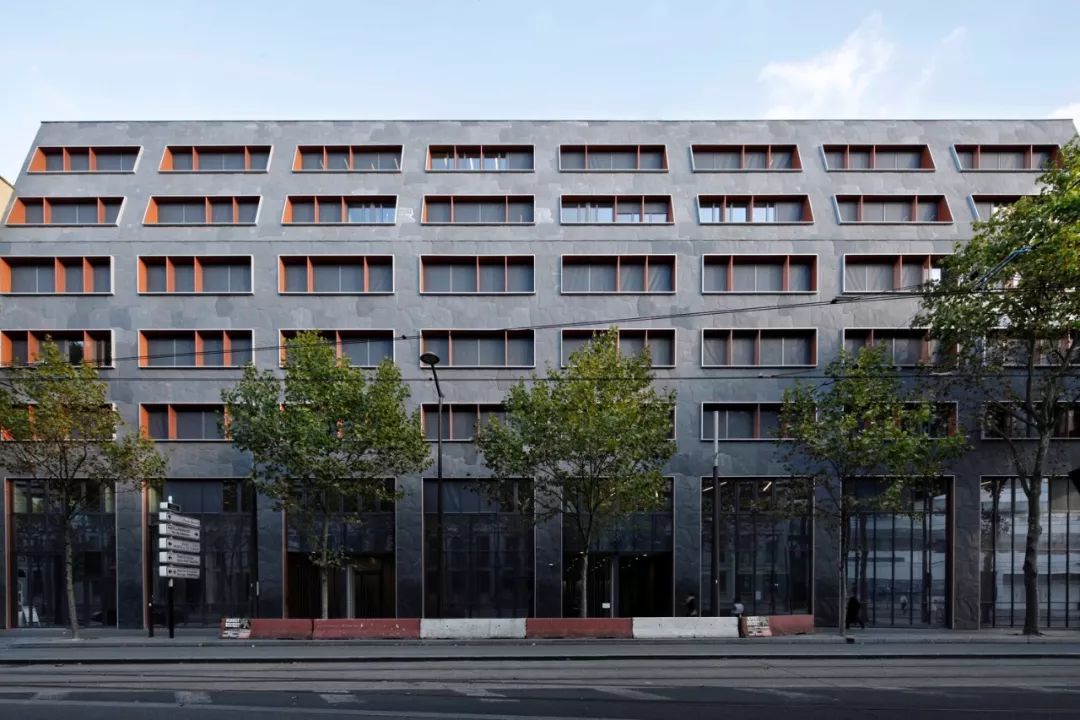

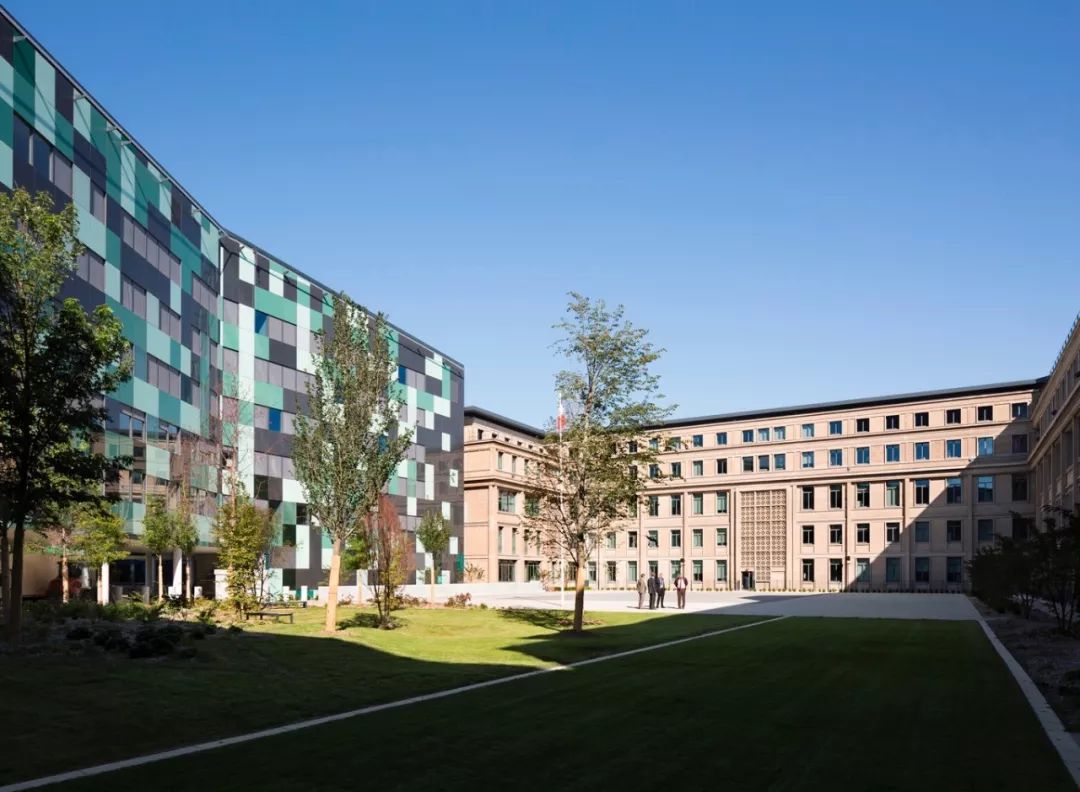

项目中有17000㎡的建筑物是由 Perret 兄弟在1934年建造的,如今已经恢复使用。它不规则的转角连接着国防部。采用与新建筑相同的方法,Perret 大楼被金属屋顶覆盖,保持其与整个项目的视觉一致性。


Cécile Septet


Cécile Septet

自然机器
该项目设计成一种能够使用现场生产的可再生能源的自然机器,可在80%的时间内自主操作。128000㎡的办公空间全部装有可开启的窗户。场地内的全部能源消耗 (包括通风,空调,热水和照明) 每年每平米43 kWh。6500㎡的光伏屋顶太阳能板提供了高达80%的能源需求。四个地热井满足全部冷却需求,直接通过辐射天花板进行交流,或者通过两个从数据中心回收热量的泵,能够满足70%的加热需求并提供浴室设施所需的100%热水。新鲜空气由植物和水冷却,在庭院里被利用,由于热梯度和风的原因,在庭院里被大烟囱自然地提取出来。




环境分析图

在办公大楼中,传统的分区办公室模式要求已被调整以适应当代的需要,例如能源节约,在工作场所的舒适度和保持人体尺度。它也尊重团队精神,这是陆军的核心价值,并且在对站点配置的复合方法中给出了具体的形式。


Cécile Septet


Cécile Septet


Cécile Septet


Cécile Septet

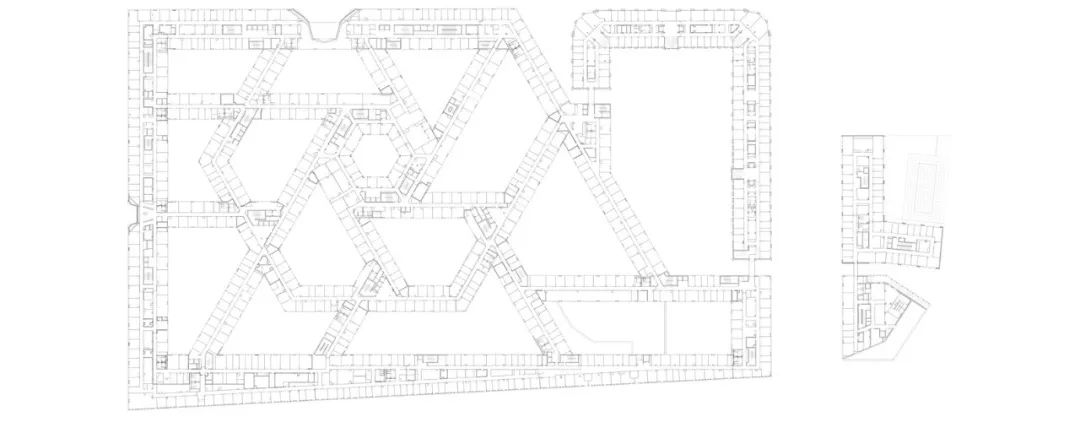

平面图

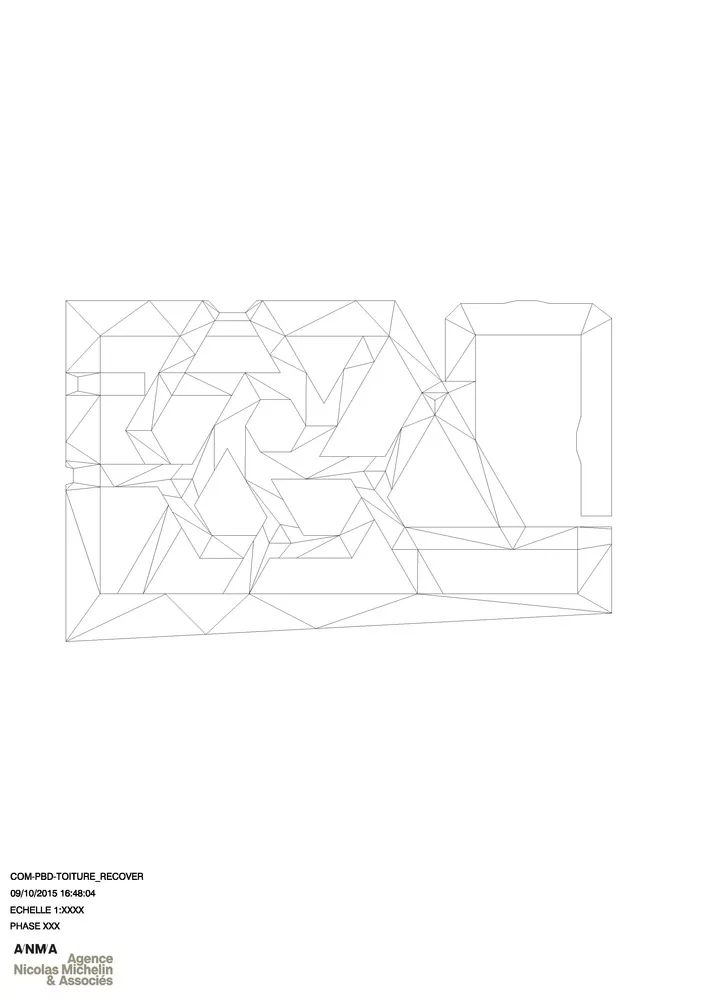

屋顶平面图


剖面图


立面图
空间分析图



  • 建筑师ANMA
  • 项目地址:3 Avenue de la Porte de Sèvres, 75015 Paris,法国
  • Anma 团队:Nicolas Michelin, Cyril Trétout, Michel Delplace
  • 项目团队:Jean-Pierre Buisson, Simon Barthélémy, Cecilia Bertozzi, Henry Gagnaire, Gérald Sellier
  • 建筑面积:17000.0 平方米
  • 项目年份:2015
  • 摄影师:Cécile Septet
  • 结构设计:Bouygues Btiment Ile de France
  • 立面设计:Elioth
  • 流体/结构加固:Egis
  • 自然通风:Deerns
  • 消防设计:Apex
  • 无障碍设计:Socotec
  • 供应商:BTP consultant
  • Ssi:CSDFace
  • 声学设计:Acoustique et Conseil
  • 环境放射性测量:Etamine
  • 遗传研究:GRAHAL
  • 水生领域:Octant
  • 家具设计:Patrick Jouin iD
  • 设备空间设计:Agence Nathalie Crinière
  • 餐饮空间设计:Jouin Manku
  • 经济学规划:AE75 - Voxoa
  • 数据库:Presti-Construction
  • 绿色空间:Phytolab
  • 路标设计:Béatrice Fichet + Locomotion
  • 灯光设计:Patrick Rimoux
  • 透视图:Arte Factory - INUI - Kaupunki - The Nood
  • 模型制作:Michel Goudin


编辑:韩爽   黄馨仪;翻译:宋慧中
