本文由微信公众号非标准建筑工作室(公众号ID:non-standardstudio)授权在本站发布。
若需转载,请联系原公众号。



登录/注册后可看大图

微信扫一扫关注该公众号



我们是

非标准拆房部队

我们为你

破解一切建筑的套路





中庭先生一直都是靠脸吃饭的。
也就是传说中的花瓶。







但凡是手头有点预算的导演(建筑师),都愿意请中庭先生来充充门面。

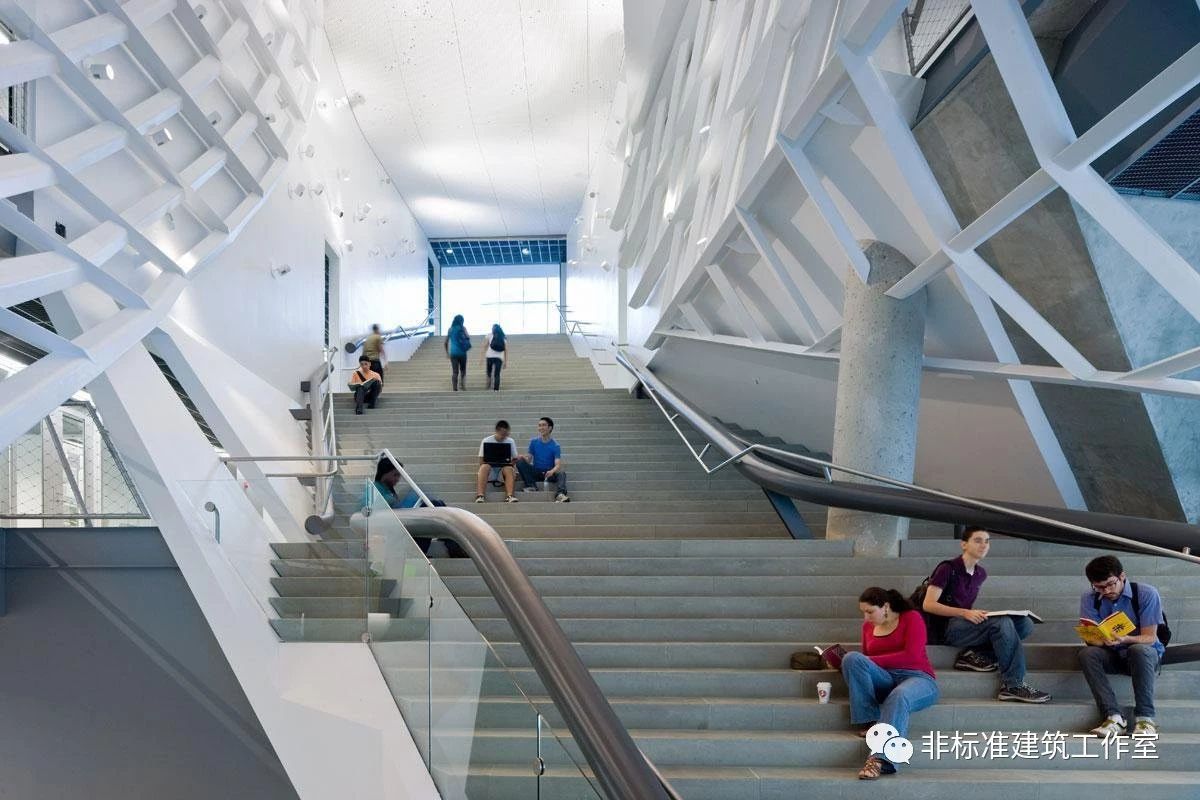

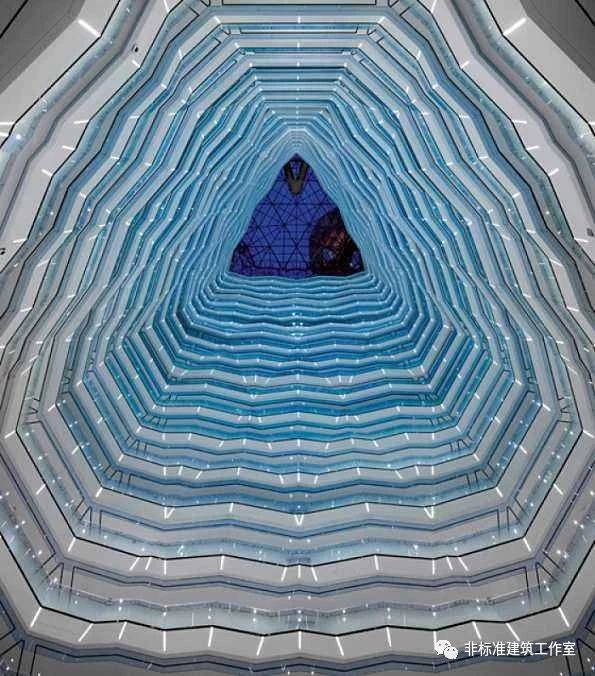

毕竟人家拍出来的照片是这样的








当然,如果经费紧张,首当其冲被裁掉的也是中庭先生。
毕竟也只是长得好看而已。



但是。
忽然有一天,毫无征兆的,
中庭先生就成了奥斯卡影帝。







而这部得奖影片就是
《纽约Cooper Union学院建筑学新系馆》
导演:汤姆·梅恩

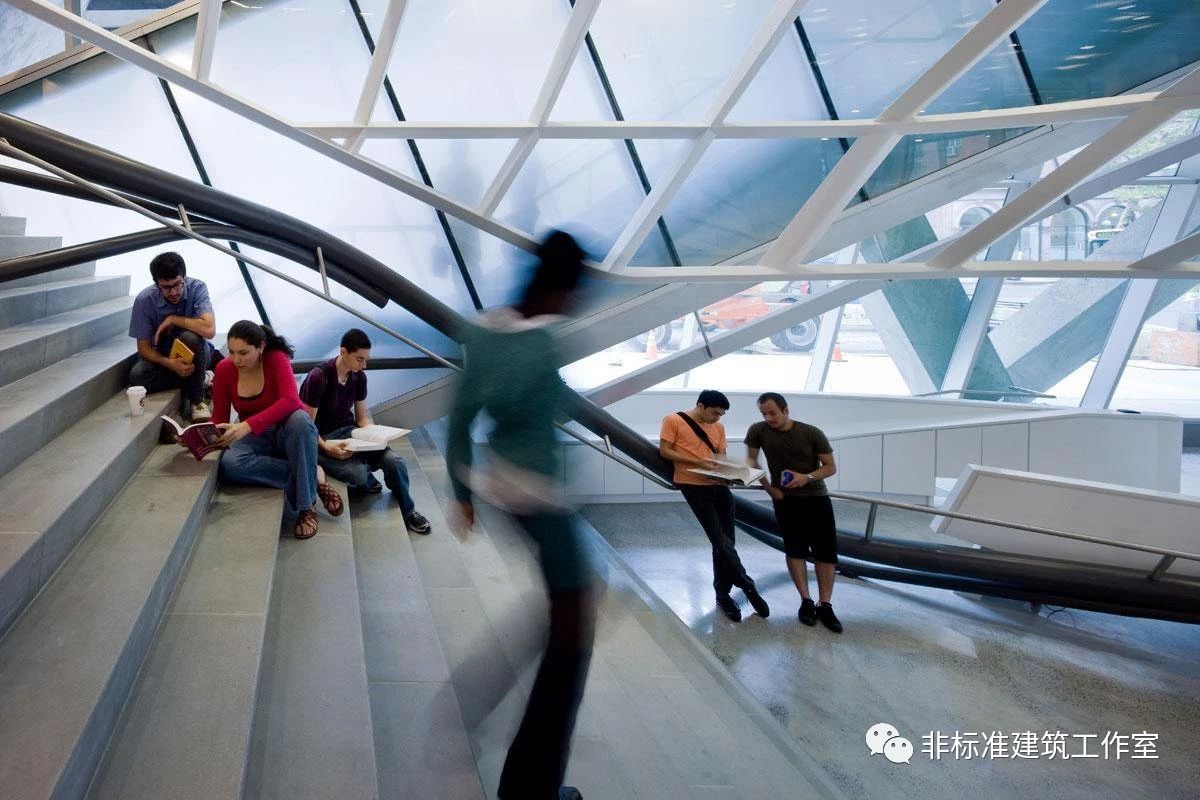

影片经典场景:






What?
这什么剧本?
好好的教室不去用,干点儿什么都要往中庭挤,难道仅仅是有台阶可以坐吗?







答案当然不是加了个台阶这么简单,否则这奥斯卡小金人就是台阶先生的了。
那么中庭先生到底是怎么从一个可有可无的花瓶逆袭成宇宙中心影帝的呢?


让拆房部队拆给你看。

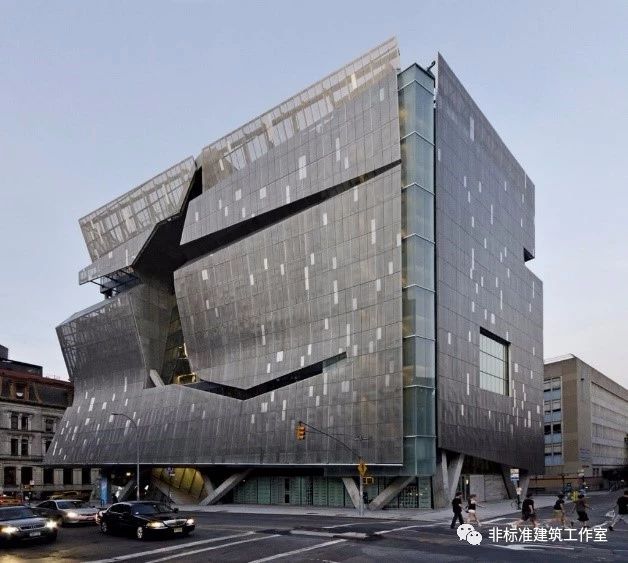

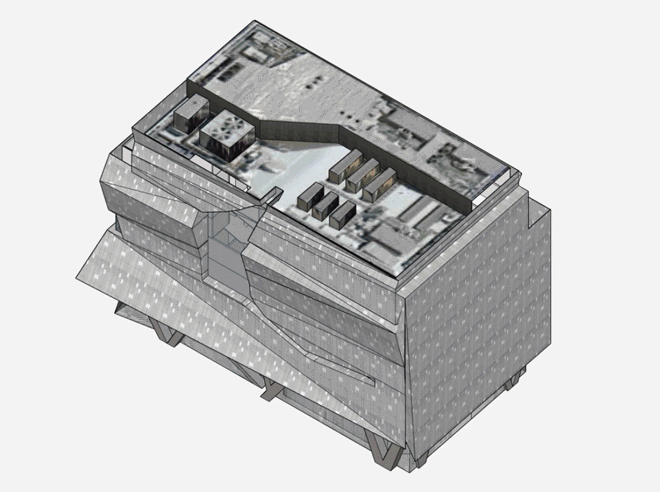

首先,这个建筑外面看是这样的。






这个造型其实也是因中庭先生而来的,但这一点我们一会儿再说。

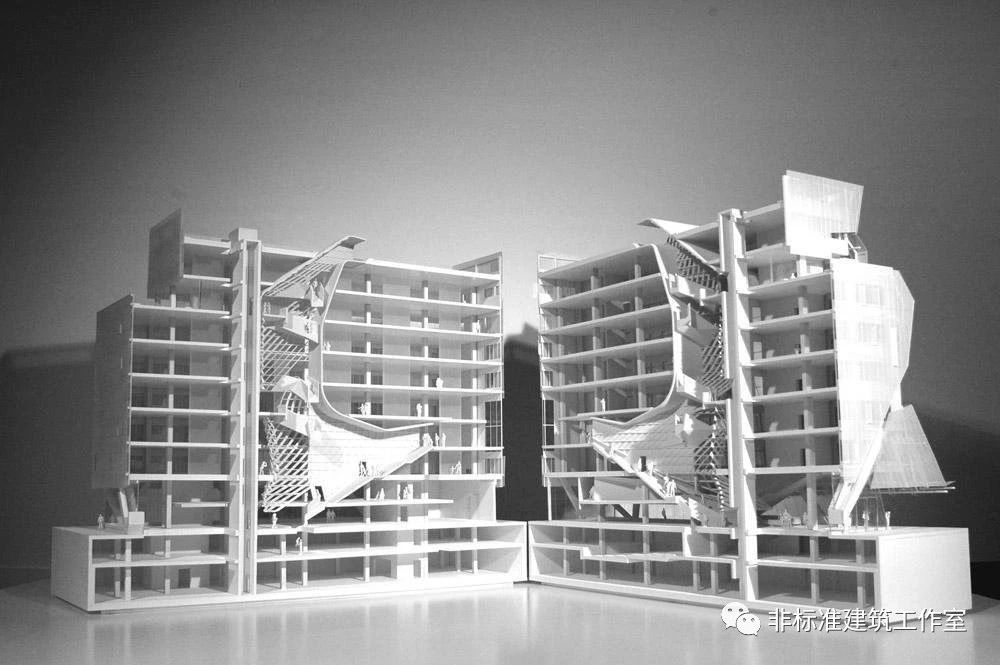

我们先看内部空间。
大家应该也能看出来,这就是个简单的回字形布局——
在方块体量中掏了个中庭。


所以,
第1步,加中庭
恭喜中庭先生先在演员表中加上了自己的名字。






当然,如果这么简单,中庭先生就还是个跑龙套的花瓶。
而这次,中庭先生一出场就展现出了气场两米八的主角光环。






造型确实不错。
但是靠奇装异服就能当主角吗?

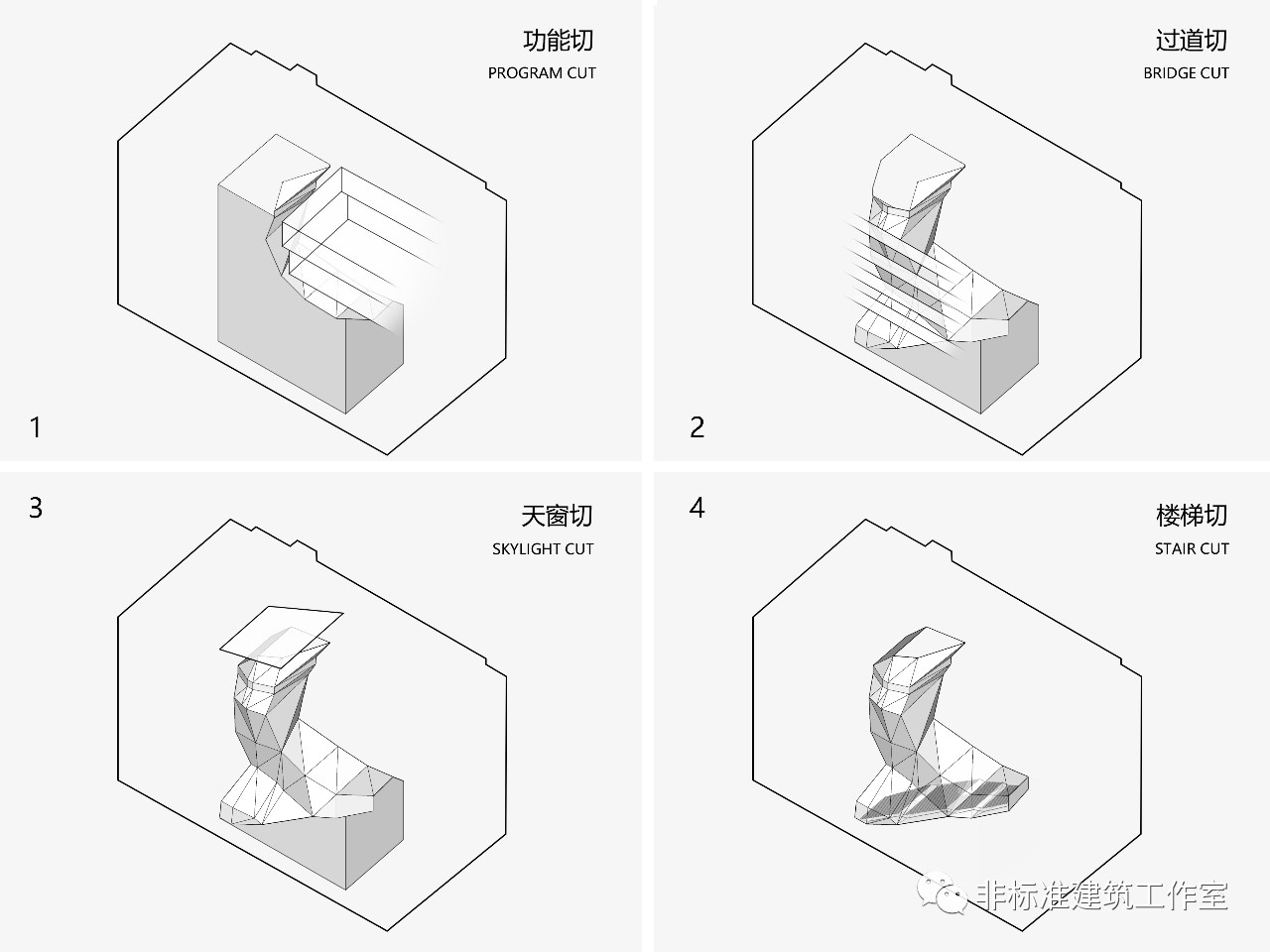

第2步,切中庭
要成为主角就要搞好人际关系。


中庭先生首先计算出自己可能需要的最大体量,然后再和房间、走道、天窗、楼梯等等全部演职人员一一沟通,但凡有需要的就从自己身上切一部分让出去。
(功能空间、走道、天窗、楼梯等构件形成的体块按照一定的顺序对中庭最大可能体量进行切割,从而得到中庭最终体量。)







处理好人际关系后的中庭先生就已经有了主角的样子啦。
但是,要成为一个影帝还需要一个强有力的对手来飙戏。


所以
第3步,加电梯






电梯一出场,问题就来了。
有电梯了,谁还走中庭那个大楼梯啊。电梯能直达各个教室,中庭似乎还成为了阻挡流线的存在。



更何况甲方大人Peter Cooper (Cooper学院创始人)说了:
高等教育的本质应该是“如空气和水那样自由”,“我们希望能鼓励学生们以一种更自然的方式走到一起”。


而中庭先生现在的角色,虽然形体看似很自由,但人的流线,还是像普通教学楼一样,一层层的复制上去。

为了让自由不仅仅体现在理论层面,也为了不让电梯抢走自己好不容易得到的主角戏份,中庭先生为他和电梯先生设计了如下戏份。



第3.5步,Skip- Stop(跳停系统)



跳停系统简单说,就是电梯不会在每一层都停,所以就只能乘电梯到最近的楼层,然后再——
爬楼梯呗。

“跳跃-停止”的电梯,仅停靠在第层、第五层和第八层,通过中庭内的空中桥梁,可由五层到达四层和六层,由八层到达七层和九层,以此提高大楼梯和空中桥梁的使用率。学生活动,即兴演讲和临时会议,这些原本只会发生在教室里的活动,如今以更自由的方式在中庭里进行。






与此同时,另设两部疏散楼梯和辅助电梯停靠每一层,满足日常使用和搬运物品以及设备等的实际任务。








第4步,加表皮
现在可以来揭晓表皮的秘密了。


这表皮可不一般,让库柏学院的这座建筑成为第一个被 LEED(能源与环境设计先锋奖)认证的纽约市的学术实验室建筑,达到了 LEED白金等级。
可调节面板受大楼管理系统控制,根据日照强度可开启或关闭。双层外表皮使能源消耗由百分之四十降低到百分之三十。






即使表皮这么强,也不会抢了中庭的风头。
于是中庭先生在这个造价5亿美元的表皮上,留下了自己的印记。






再看一遍全部操作步骤






至此,中庭先生就全部完成了他从花瓶到影帝的逆袭之路。
靠的是什么?
不是演技,更不是颜值。


而是脸皮够厚。
也可以叫做互联网思维。


什么意思?


互联网让世界变成平的,你和任何一个陌生人之间所间隔的人不会超过六个。也就是说只要你脸皮够厚,什么马云特朗普都可以成为你的微博好友。
同理,只要你敢想,中庭也可以和任何一种建筑元素产生关系,从而使整个建筑成为一个新的社交系统。






再同理。
只要你敢想,任何一种建筑元素都可以和其它所有建筑元素产生联系,构成新的功能体系或者空间体系。
所谓什么功能复合、空间复合,大致也就是这个意思了。

思维永远比手法更重要。

要想成为影帝,就别怕给自己加戏。






本文感谢大师姐林雅楠的修改指导

本文所有分析图与动图全为作者自绘,转载请注明
