赫尔佐格&德梅隆新作:住宅塔楼 Ilot A3,将城市规划转译建筑语汇


[版块:项目实践·作品库] [分类:居住建筑] [复制链接] 报告无效帖子查看: 2048|回复: 1
管理员|深圳老梁 发表于 2018-5-24 16:50:16 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

本文由微信公众号ArchDaily(公众号ID:ArchdailyChina)授权在本站发布

若需转载,请联系原公众号




登录/注册后可看大图

微信扫一扫关注该公众号





a30f06c9ac45df4efc9fb6bc29b1653a.jpg Julien Lanoo


George Dupin

赫尔佐格和德梅隆建筑事务所(Herzog & de Meuron)在 2009 到 2011 年间为罗纳河交汇区(ZACII)做了总体规划,并从那时开始被委以城市规划的重任。这个项目提出了14个建筑“群”,共由约100座功能混合、类型不同的建筑组成。lotA3 是罗纳河交汇处新行政区 “Quartier du Marché” 建设的第一个建筑“群”,也是整片区域开发的先锋项目。赫尔佐格和德梅隆建筑事务所担任“建筑群首席建筑师”,将城市发展规划翻译成建筑语言。



ad1190b09518b045445b9134784df33b.jpg 总体规划意向



Jonathan Letoublon

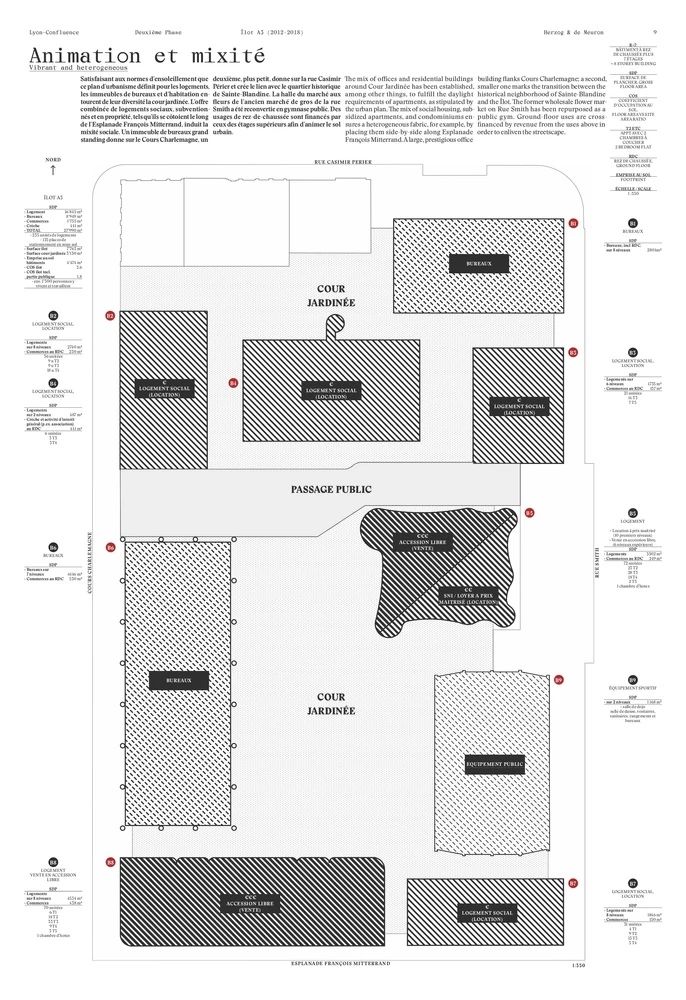

规划方案


Julien Lanoo


标准层规划


Maxime Delvaux

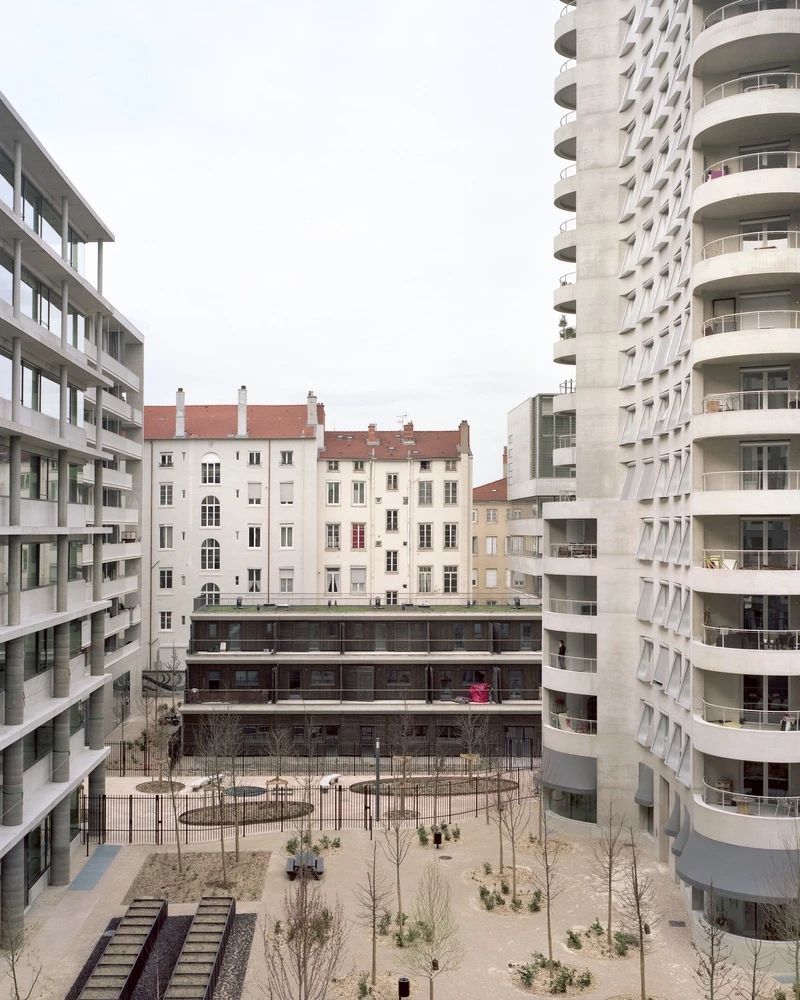

Ilot A3 由 8 座具有住宅、办公和零售功能的建筑组成,这些建筑由 AFAA, Tatiana Bilbao, Manuel Herz, Christian Kerez, 赫尔佐格和德梅隆,以及景观建筑师 Michel Desvigne 在内的六所事务所设计而成。在这些建筑群的中间有一个室外庭院和一个日托中心。总体规划包含一个16层楼的高密度塔楼和几栋3层楼的小型建筑,给这个综合体带来不同的建筑规模。



Maxime Delvaux


George Dupin

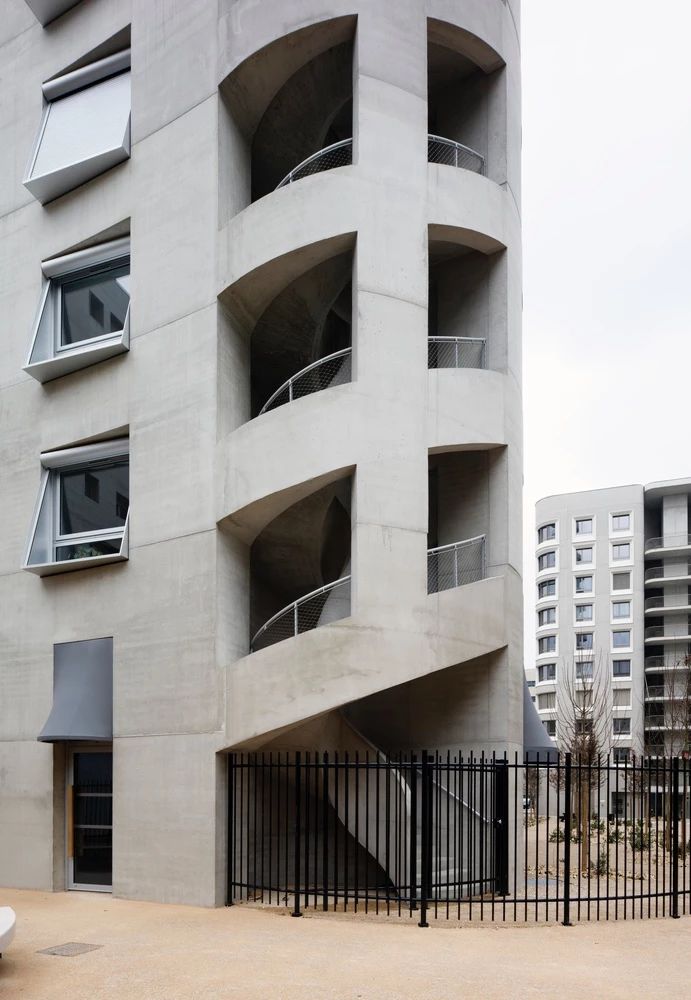

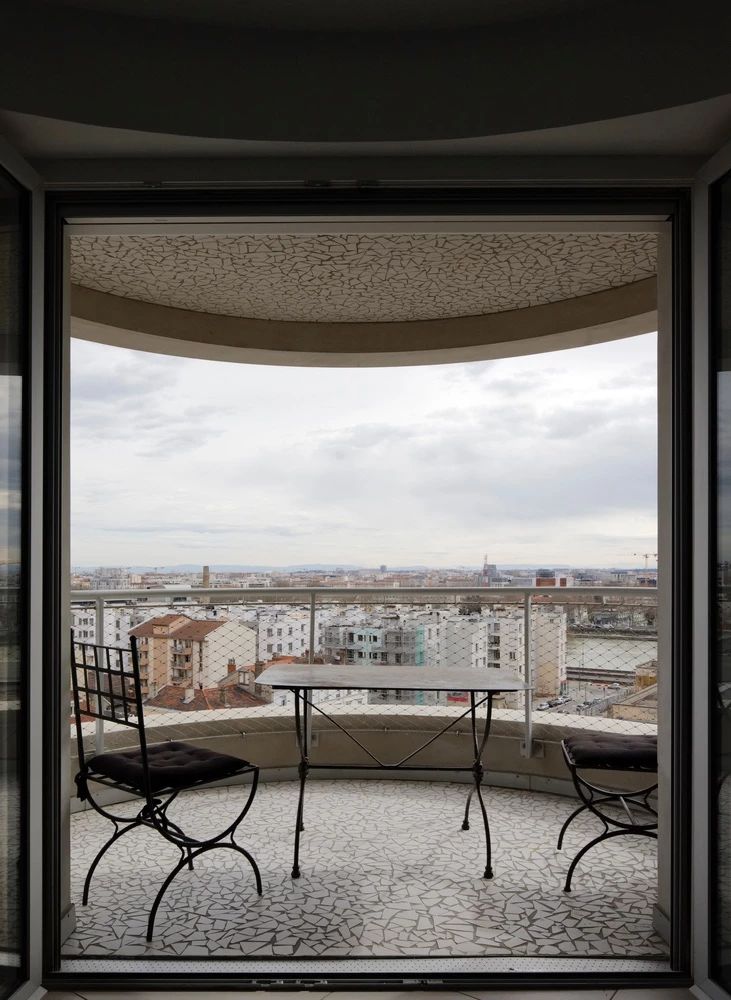

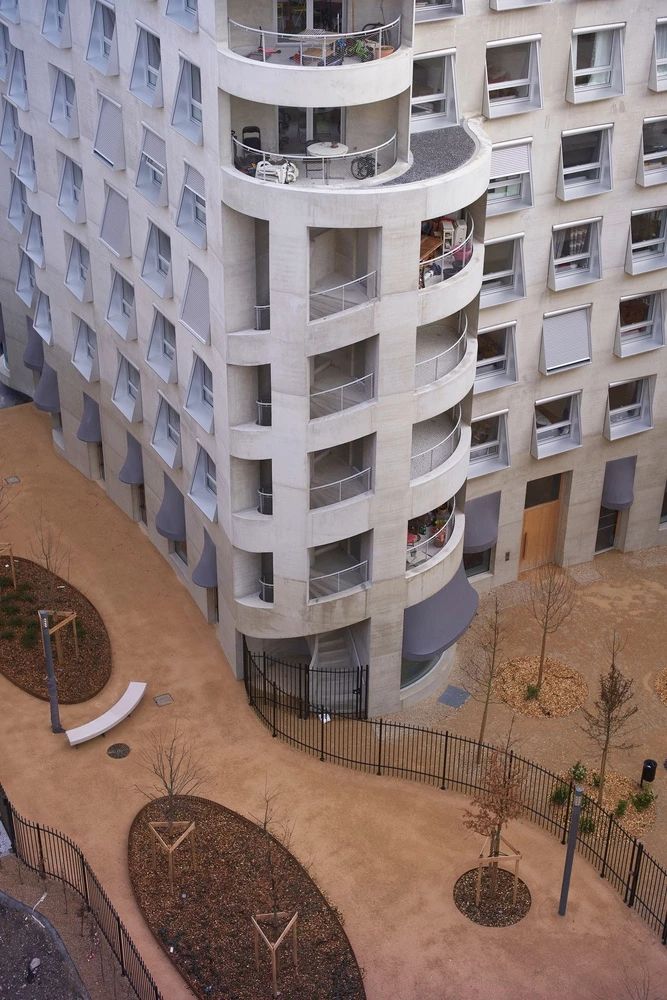

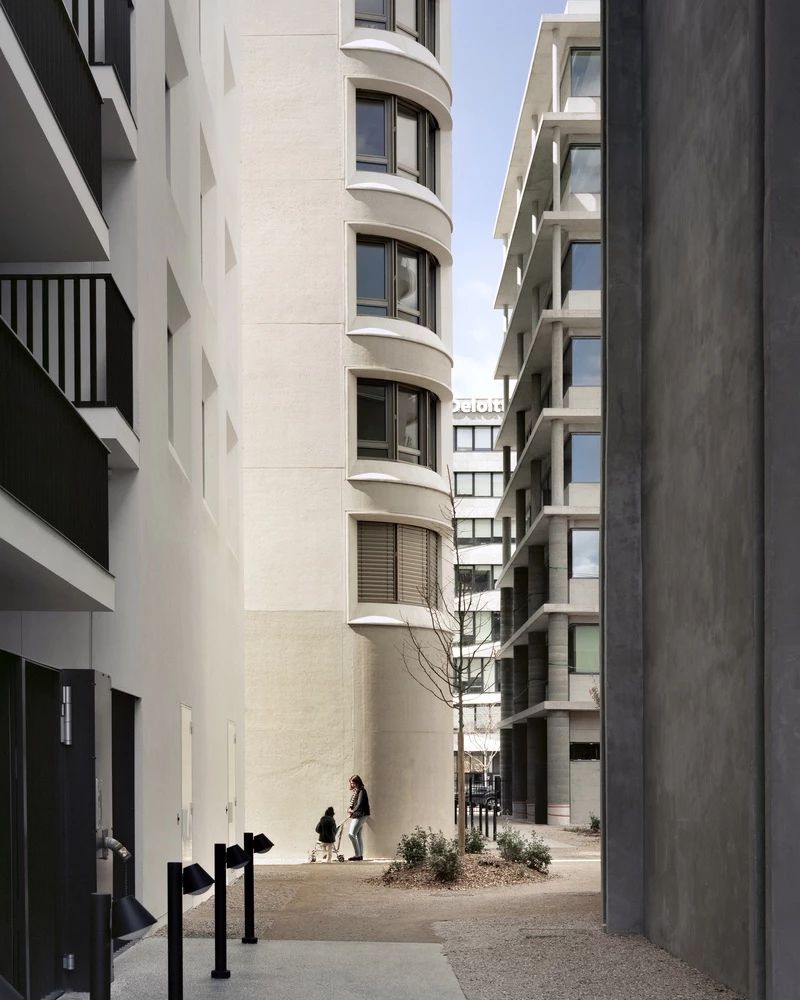

Ilot A3 中的住宅塔楼由赫尔佐格和德梅隆设计。建筑体量是由弧状开放式阳台定义而成,凹凸有致的有机立面上充盈着矩矩相迭的方形窗户。塔楼的外形映射了里昂老城区建筑的结构特点和统一的建筑立面。窗户和遮阳篷的多边形金属框架是专门为这个项目开发的,从材质和外形上都与混凝土外墙的曲线形成了鲜明的对比。这些金属框架的位置是楼层平面图轴网的延伸。当倾斜的窗户打开时,金属窗框的几何形状让遮阳系统可以正常使用。




6aabfe541aefa5c1abddf2955b4efd58.jpg Maxime Delvaux


ab84d5bc07a2c28b2601f8bcc405a917.jpg George Dupin


2d618ad096c312417d6aebbe598f411c.jpg Maxime Delvaux
b396c9654d12e8fa6db7981238524c8f.jpg Maxime Delvaux


Maxime Delvaux


Maxime Delvaux
e606efcb482270afdababc442a3263e7.jpg Maxime Delvaux


Julien Lanoo

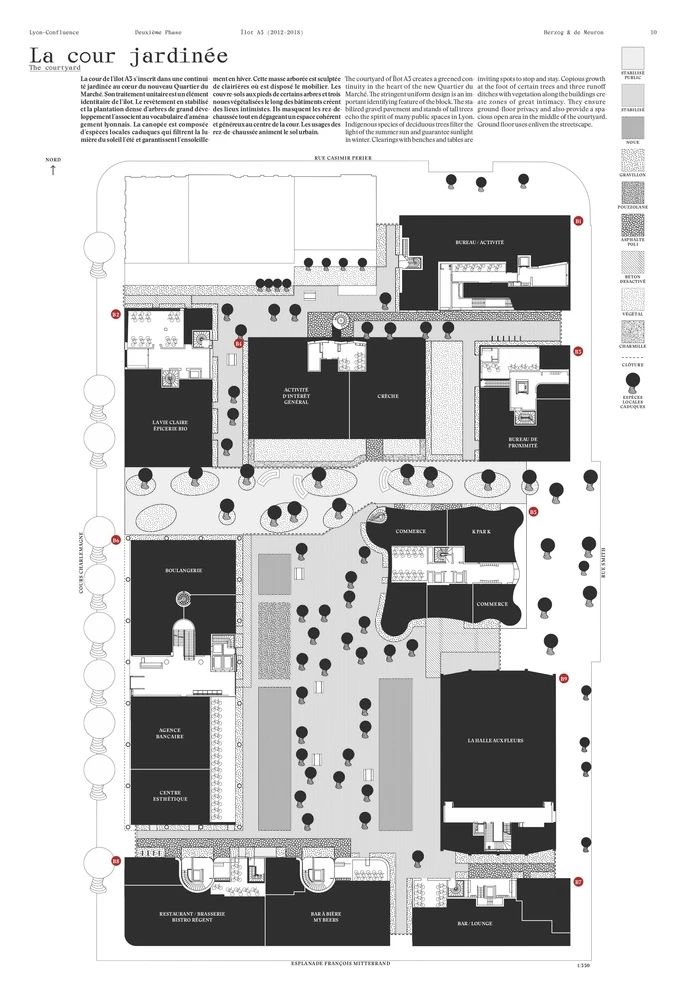

花园中庭 - 平面图

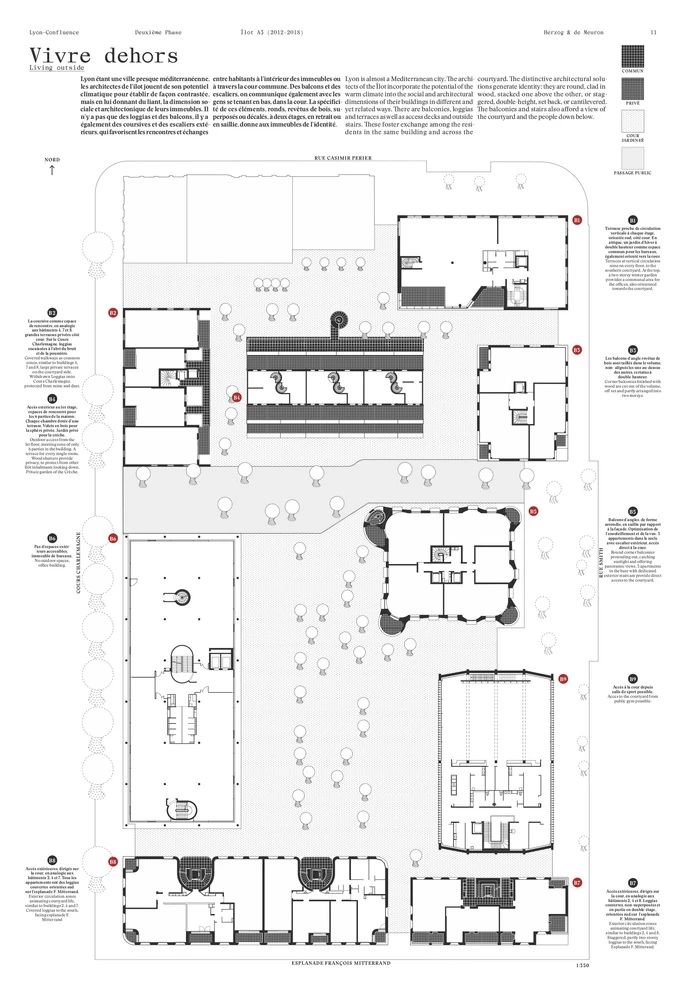

户外生活 - 平面图





混合功能 - 平面图


  • 建筑事务所:Herzog & de Meuron
  • 项目地址:97 Cours Charlemagne, Lyon, 法国
  • 事务所合伙人:Jacques Herzog, Pierre de Meuron, Christine Binswanger (Partner in Charge)
  • 设计团队:Christoph Rttinger (Associate, Project Director), Emmanuel Guilloux (Project Manager), Claire Gamet (Project Manager), Delphine Camus, Chloé Eckert, Shusuke Inoue, Sara Jimenez, Antoine Meinnel, Alexa Nürnberger (Associate), Romain Pequin
  • 建筑面积:5751.0 平方米
  • 项目年份:2017
  • 摄影师:Julien Lanoo,Maxime Delvaux,Jonathan Letoublon,George Dupin
  • 建造安全顾问:Alpes Contrle, Villeurbanne, France
  • 声学顾问:Synacoustique, Lyon, France
  • 预算顾问:Iliade, Caluire et Cuire, France
  • 设计顾问:Herzog & de Meuron, Basel, Switzerland
  • 执行建筑师:AFAA, Lyon, France, PSO Ingénieurie, Serrieres, France ELAN, Limonest, France
  • 地理学工程师:Fondaconseil, La Tour Salvagny, France
  • Mep 工程师:Iliade Setam, Caluire et Cuire, France
  • 光电能源工程师:Transenergie, cully, France
  • 道路规划工程师:Cap Vert, Lyon, France
  • 结构工程师:Batiserf, Fontaine, France Artelia, La Plaine Saint Denis, France
  • 可持续发展顾问:Etamine, Vaulx en Velin, France
  • 表皮工程师:EPPAG, Münchenstein, Switzerland
  • 电气设计:CNE, Vaulx en Velin, France
  • 总承包商:Leon Grosse, BRON, France
  • 通风管道工程师:Patricola, Montany, France
  • 委托方:ICADE Promotion, France (Private Developer) SPL, France (Public Developer)
  • 防火安全顾问:Veritas, Paris, France
  • 场地面积:835 平方米




编辑:韩爽  黄馨仪;翻译:张箫笛
