Revit快速出图课程之-----第二节:出图准备工作


[版块:信息化建造] [分类:BIM教程] [复制链接] 报告无效帖子查看: 3710|回复: 1
拓都将军|绘心 发表于 2018-8-14 09:38:06 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 绘心 于 2018-8-14 09:43 编辑

Revit快速出图课程之-----第二节:出图准备工作

1 BIM出图标准
根据《BIM出图标准》调整好注释字体、文本字体、注释符号、标记符号、线宽等基础参数。 在建筑设计过程中对用户名、工作集、族、视图、视图样板的命名进行规范化制定。
举个例子:一般对图纸进行简单尺寸标注,直接用Revit自带的“线性尺寸标注样式”就可以。其他的标注比如一些剖面符号、索引符号或是文字等,都可以参考《建筑制图统一规范》来参考。
常用标记设置参考“标记字符串类型”为“连续”;“记号”为“对角线3mm”;设置“线宽”代号为1,即细线;设置“记号线宽”为3,即尺寸标注中记号显示为粗线;确认“尺寸界线控制点”为“固定尺寸标注线”;设置“尺寸界线长度”为8mm;“尺寸界线延伸”长度为2.5mm,即尺寸界线长度为固定的8mm,延伸2.5mm;设置“颜色”为“绿色”;确认“尺寸标注线捕捉距离”为8mm;设置“文字大小”为2.5mm,该值为打印后图纸上标注尺寸文字高度;设置“文字偏移”为0.5mm,即文字距离尺寸标注线为0.5mm;设置“文字字体”为“仿宋”,“文字背景”为“透明”;确认“单位格式”参数为“1235【mm】(默认)”,即使用与项目单位相同的标注单位显示尺寸长度值;取消勾选“显示洞口高度”选项;确认“宽度系数”值为0.7。
尺寸标记样式选择举例:

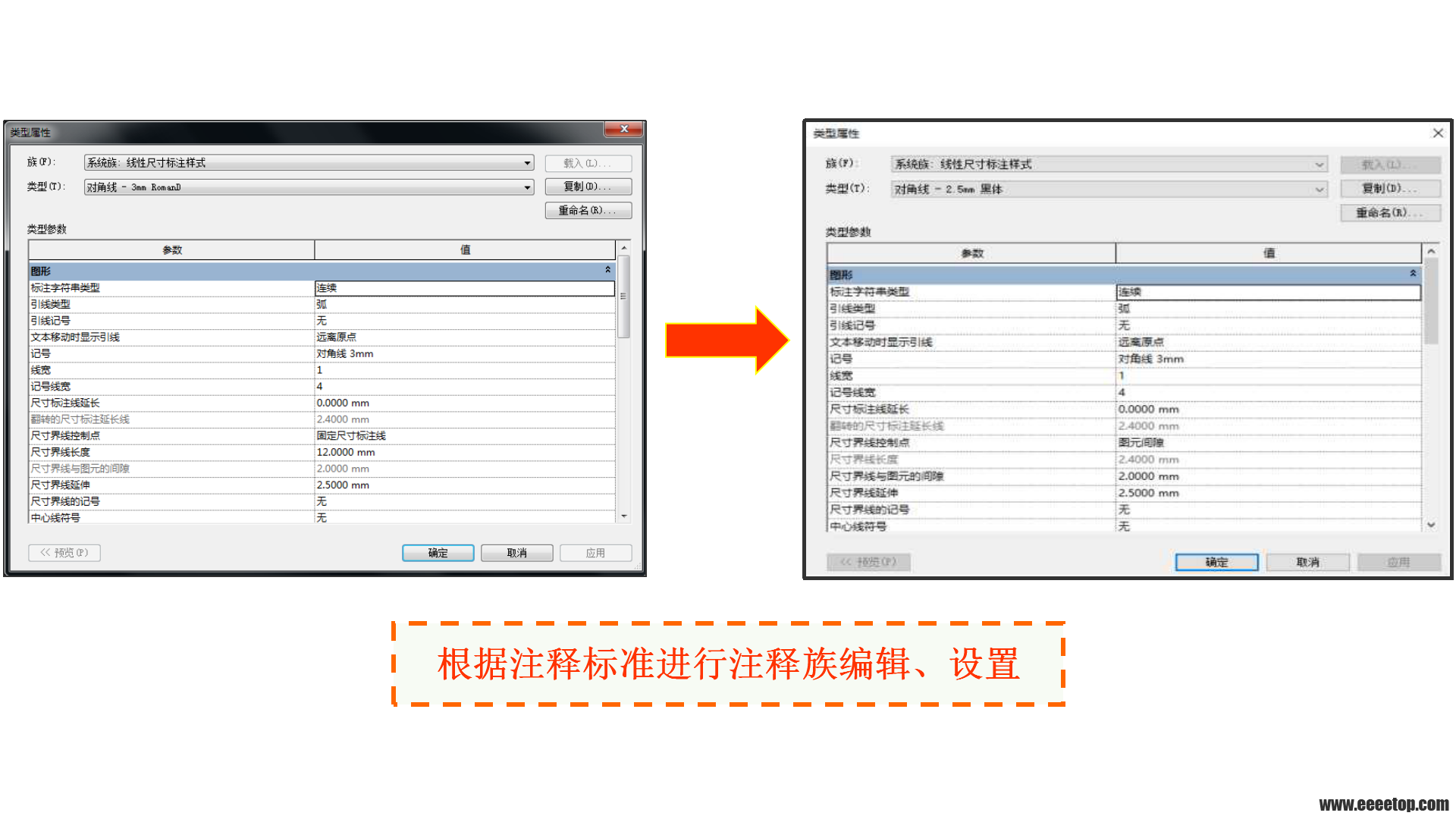

(尺寸标记选择)
(注释编辑)
2 BIM模型准备与处理
所谓BIM模型准备即:将建立好的模型在出图前进行合并、链接、参照等处理。使模型形成一个整体,便于出图、便于各视图图纸创建工作。
根据目前BIM出图方式可将Revit 输出施工图的方法大致归纳为三种:
(方法一)完全与模型文件关联的图纸
完全基于模型文件生成的图纸。这类图纸是从模型里直接切出并和模型文件相互关联的。即:模型修改的同时,图纸相应修改并关联。
1、平面系统:包括各楼层平面图、屋顶平面图
2、立面系统:包括室外立面图、 各个房间室内立面图
3、剖面系统:包括各个方向的剖面图、墙身剖面
4、局部放大图:包括卫生间详图、楼梯间
5、详图:特殊需要表达的节点详图
6、明细表:包括面积表、门窗表、柜子明细表、室内材料明细表

(模型直接出图)
(方法二)部分基于模型文件关联的图纸
基于模型文件切出主体轮廓,后期用2D线样式,填充样式,文字注释等加以说明。这类图纸,如果模型修改,主体轮廓会相应改变,但是后期的2D制作需要手动调整以保证和模型一致。
包括:墙体类型、墙身大样、局部剖面、屋面檐口节点 、门大样详图 、窗户大样详图。
(三维模型与2D标注出图)
(方法三)完全与模型文件不关联的图纸
这种方法其实并不是真正的正向设计建模出图思路,其过程大致为:二维图纸---深化模型---输出二维图纸。我们可以将其列为:翻模、深化设计、图纸检查等等。
与模型文件毫无关联的图纸。其一用REVIT里面自带的绘图工具绘制二维图纸,如2D线,填充样式,文字说明等。其二从外部导入DWG 文件,可以直接套用;也可以根据需要后期加工。
◆总平面图(基本从外部导入DWG文件)
◆项目区域位置图(可以手工绘制,也可以从外部导入DWG文件)
◆详图(可以手工绘制,也可以从外部导入DWG文件)
(二维图纸配合三维模型出图)
注:以上的内容用简单的话来说就是Revit出图分三种情况,一种是模型直接生成图纸,一般是一些平面图或立面图等,这些和模型的完整性及正确性有关;另一种是直接在Revit中用二维的线条来绘图,这和CAD类似,这种方式是用来补充我们没有办法做详细的模型,比如一些泛水或者一些详细的构造做法;第三种是直接导入已有的CAD图,这种方法比较简单。
3 Revit设计图--族定义
定义好设计图需要的族,Revit 中的所有构件都基于族。族可以帮助用户轻松管理数据和进行变更。其内涵是构件可以在内部定义多种类型,每种类型的尺小和形状各不相同。尽管每种类型可能看起来完全不同,但它们相互关联,并源自相同的族。例如绘制门窗前先定义各种门窗的族;绘制坡屋顶大样前先定义保温瓦屋面族,非保温瓦屋面族,天沟轮廓族等;绘制栏杆大样前时先定义各种栏杆的族。
注:必须完成通用族库的建设,也就是说,施工图中涉及到的所有的设备,构件,你必须找到一个族,而且这个族要做到其二维表达形式符合出图规范。当前鸿业出图工具已经做的比较,绝大部分已经准备好的族,使得我们的出图准备工作量大大降低,提高了出图效率,感兴趣的BIMer可以去百度下载使用了解。
4 Revit设计图纸所需族准备
根据Revit出图的方式,在出图前制作需要的标题栏、注释族、标记族等,系統自带的或构件资源库中已有的,可直接用。标题栏、图框等样式根据自己公司出图标准进行新建或编辑。
4.1 图框族、标题栏的新建与编辑

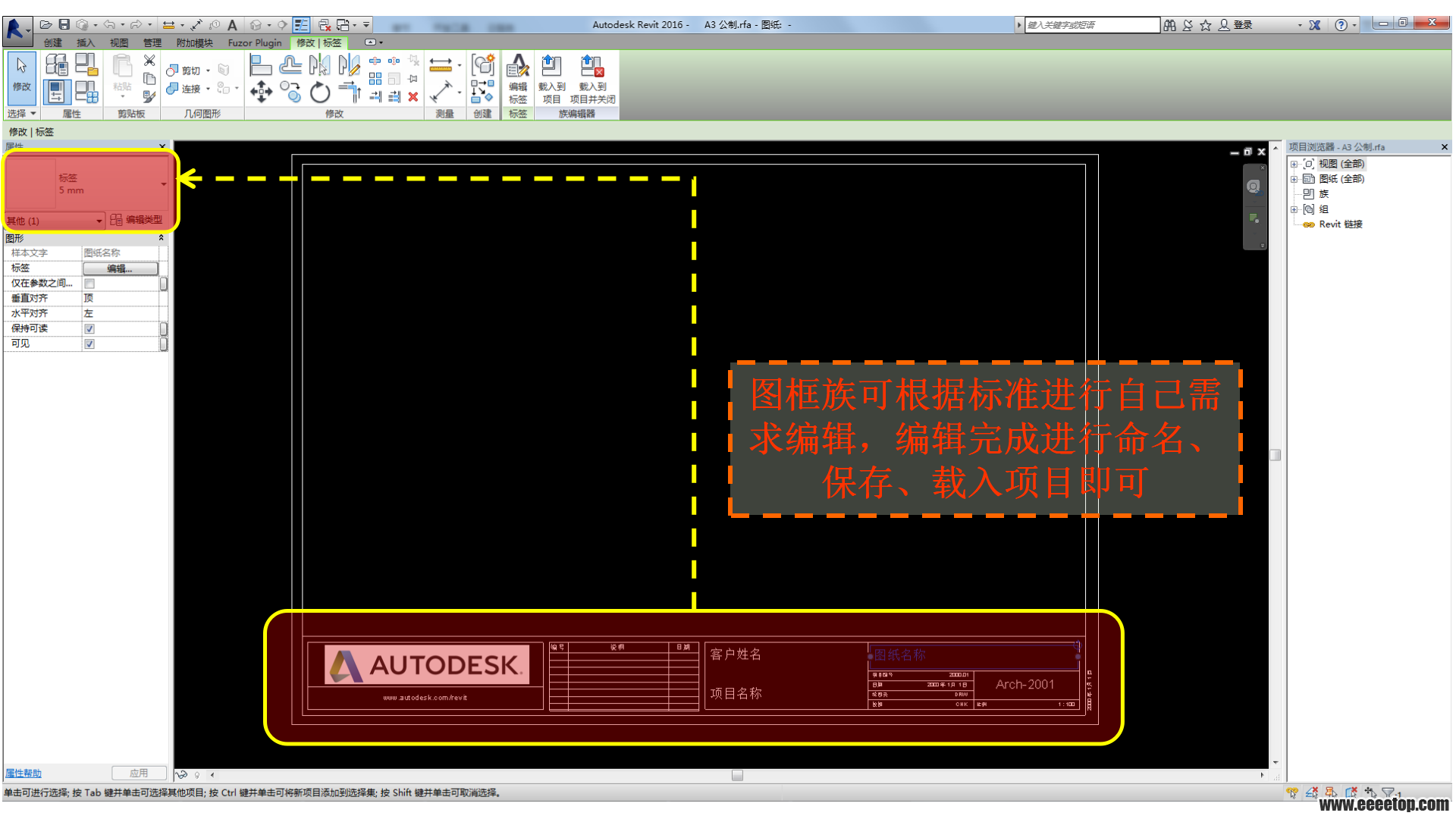

(图框族、标题栏编辑一)
(图框族、标题栏编辑二)
4.2 文字注释族的新建与编辑
根据Revit出图的要求,必须完成标注、注释族的创建,要想出图规范,准确,美观,这一步没有好的捷径。
(文字编辑设置)
5 Revit出图准备总结
Revit出图准备工作是一个图纸质量把控的环节,需要根据《BIM出图标准》制图规范进行模型质量检查、注释样式检查、修改等等。
为了保证我们的出图准备工作不重复,这就需要我们在模型建立阶段提高建模质量水平,按照规定的建模规则进行,降低后期模型调整工作量。
总之,Revit出图准备工作就是“确定模型可出图性”!

永久VIP会员|李生录 发表于 2018-8-17 10:22:55 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
谢谢楼主分享
