编者按:本文来自微信公众号非标准建筑工作室(公众号ID:non-standardstudio),作者:薛腾、刘思佳,本站经授权转载。


非标准拆房部队

让学建筑变得更容易

这是拆房部队拆的第50座建筑





据说,

7%的施工图审查不合格是因为疏散楼梯不够。

我怀疑这个数据的真实性。

不可能只有7%。

当然,如果把范围扩大到方案阶段,

估计得97%。


在建筑师的字典里,疏散楼梯的定义就是那个总是影响我创意发挥、破坏我空间设计且数量成谜,怎么加也加不够的物种。

要不是其他专业的同事们总是“热情备至”的把各种防火规范摔到我的桌子上或者我的脑袋上,我觉得我永远都不可能做够疏散楼梯。这辈子都不可能了。




但是,这个世界上总有一些命中注定的剧本——越想逃,越在劫难逃。

比如总也绕不开的监考老师,

以及总也算不对的疏散楼梯。


既然逃不掉,那就不要逃。

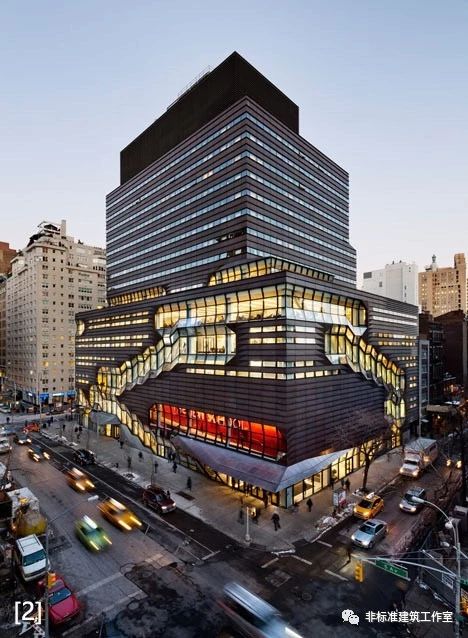

这个建筑叫纽约新学院大楼

位于曼哈顿第14街和第5大道的交汇处。

在这个设计里,发挥主导作用的就是在大部分建筑中默默无闻的疏散楼梯


那么,常年不受待见的疏散楼梯是如何飞上枝头成主角的呢?

当然是建筑师自己捧得啊。

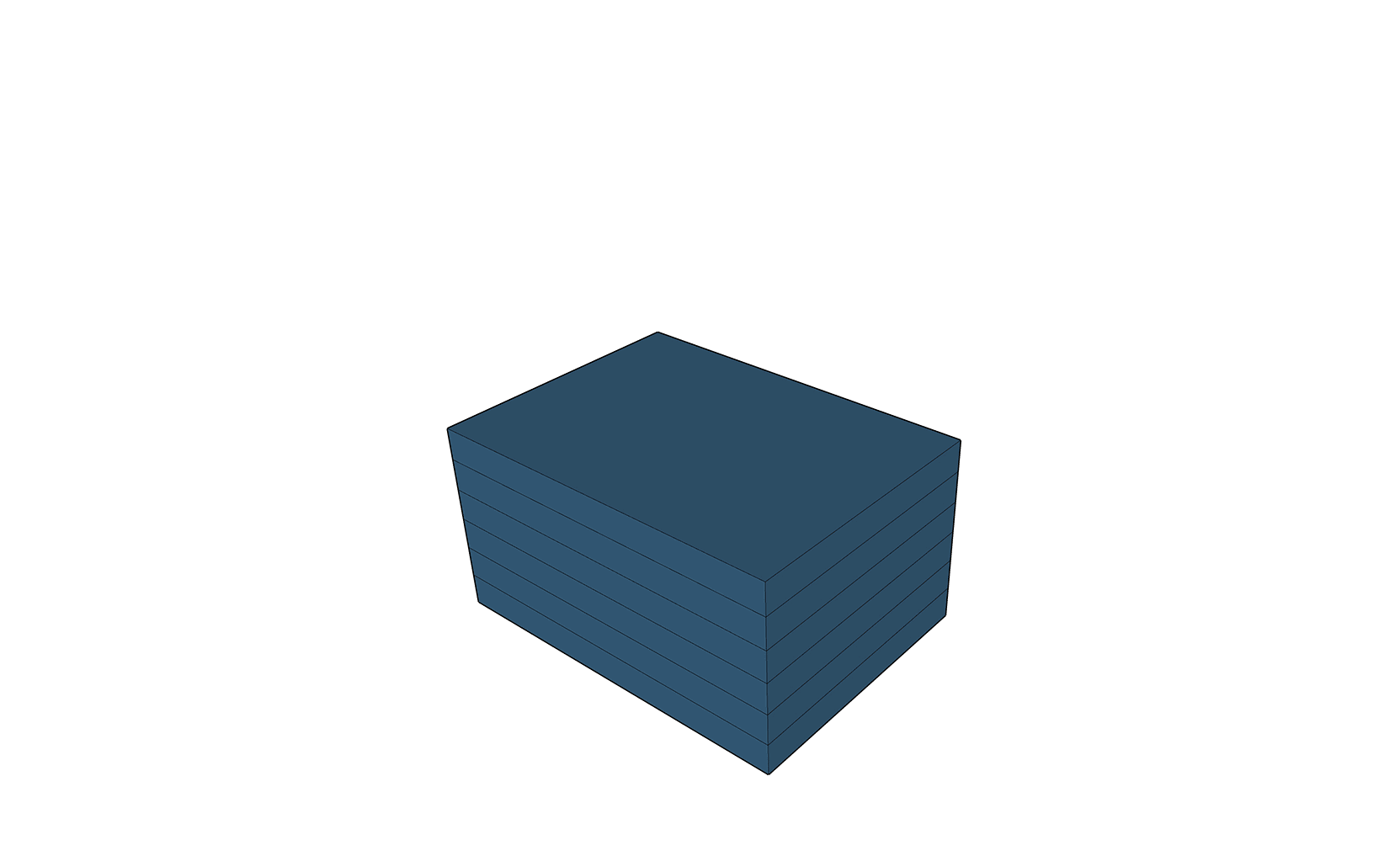

最早的剧本

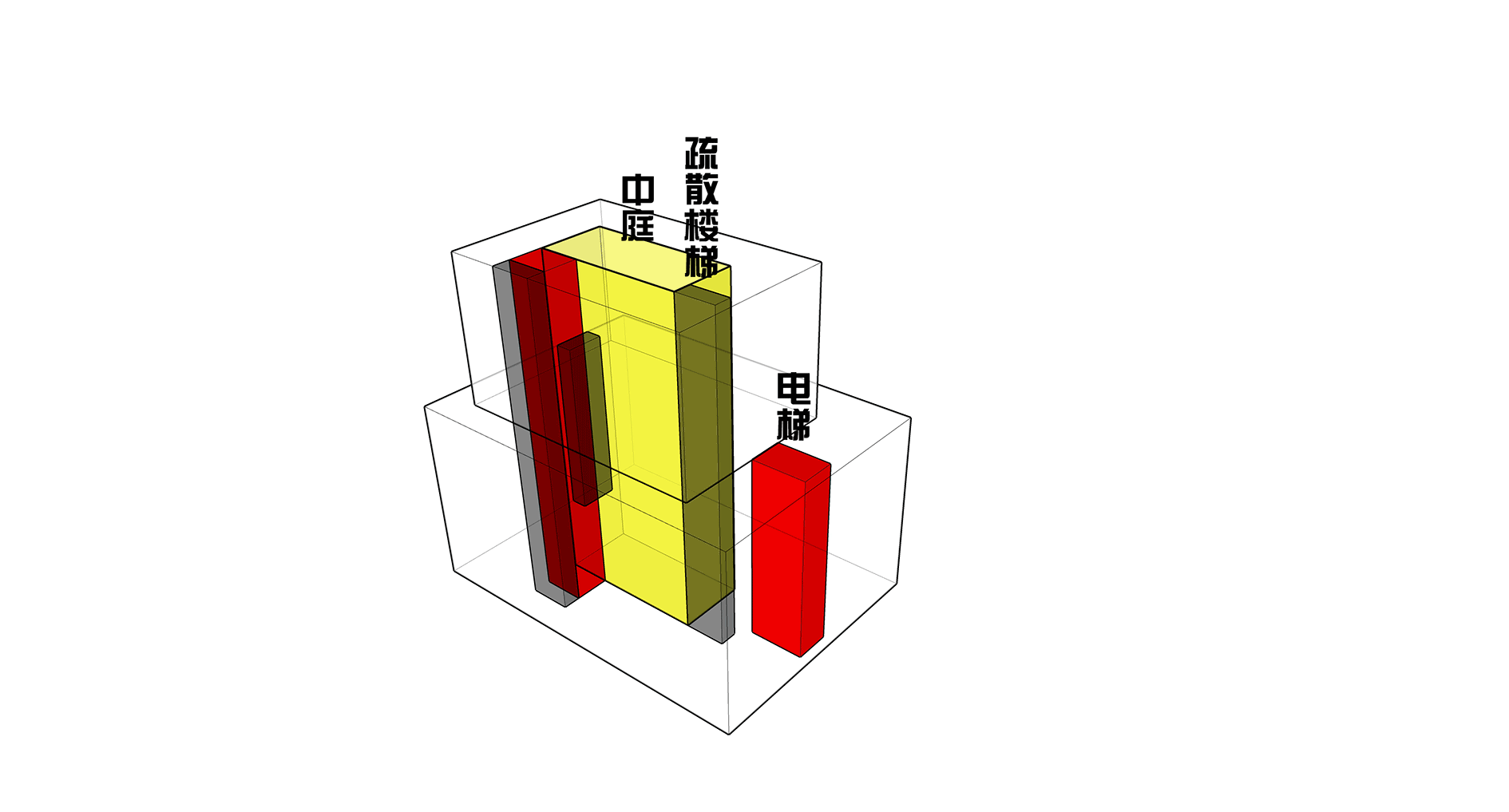

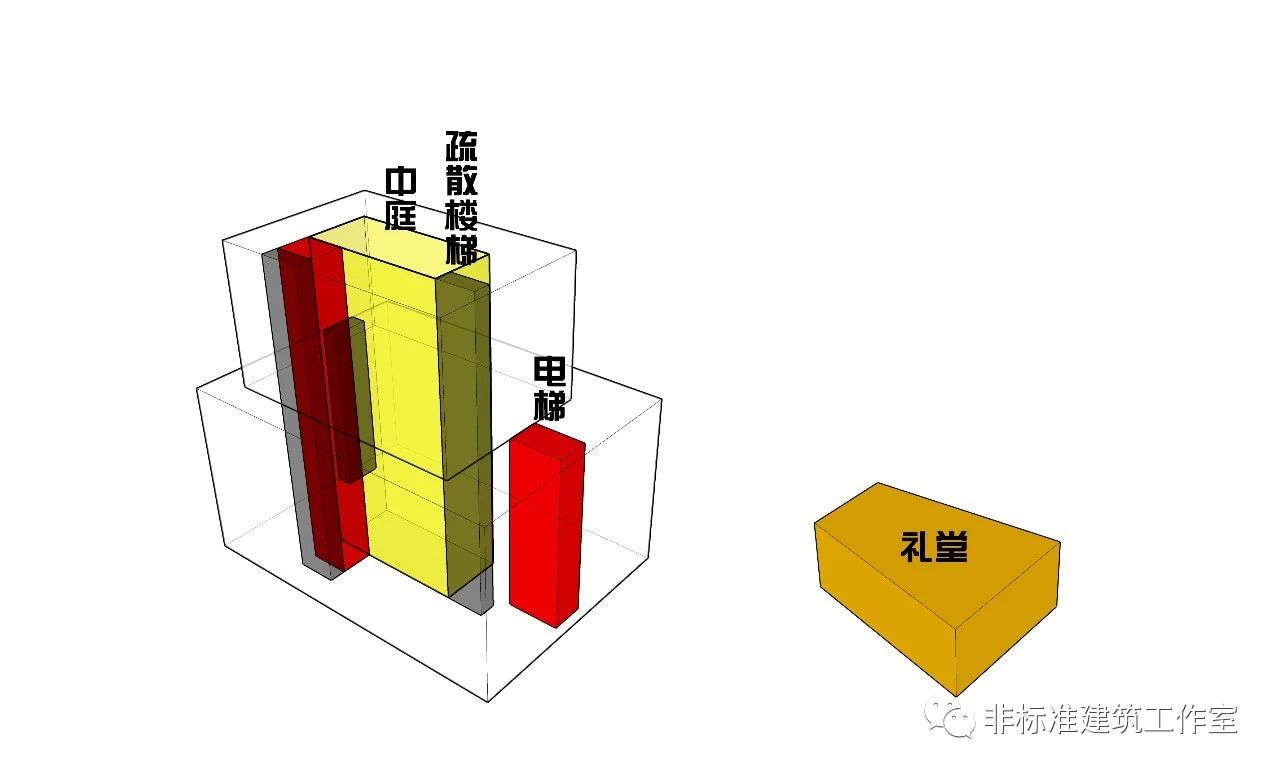

一开始的剧本很常规:中庭是男一,满足采光和空间丰富度;电梯是男二,负责主要的垂直交通。而疏散楼梯只是一个死跑龙套的,平时根本没人注意——用到它的时候,不是电梯坏了,就是火灾烧了,可以说是很晦气的一个角色。



但这个剧本存在一些硬伤,那就是中庭对于宿舍区来说过于吵闹了,下面的教学区又是打铃又是上课的,还怎么让上面的人休息啊?

另外,教学区还需要一个大礼堂——按现在这样的布局,礼堂根本就没地儿放。

更重要的是这个礼堂可是投资方要求加的角色:没了礼堂,这电影就没钱拍了。



动手改剧本

当然不能和投资方过不去。

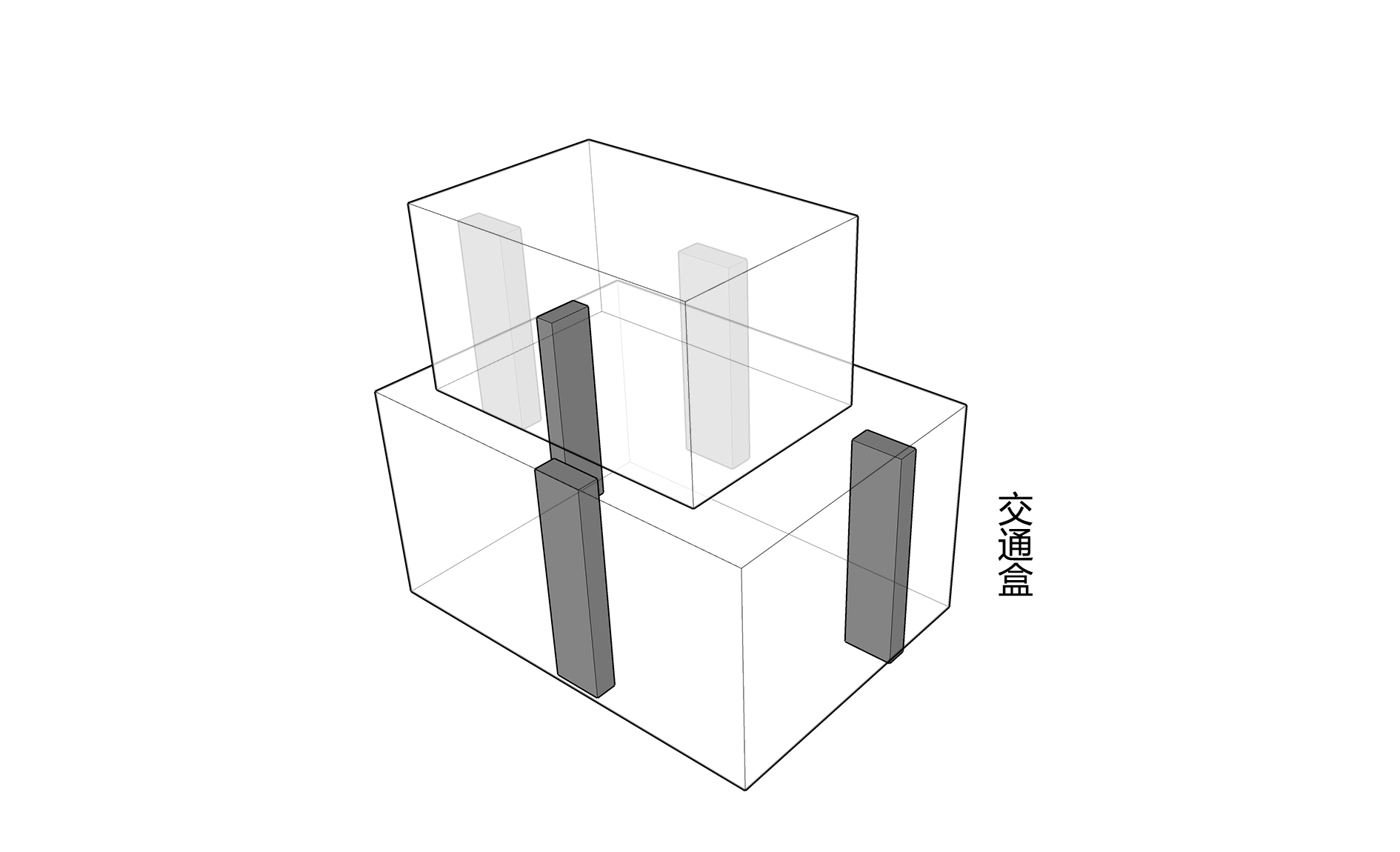

建筑师导演没怎么犹豫就决定先去掉中庭这个倒霉的男一。都是因为它才导致宿舍区太吵和礼堂放不进去的,同时调整电梯和楼梯的位置,先把礼堂塞进去再说。

至于采光问题,后面再想办法解决。




没了中庭,按顺序说应该轮到电梯做男一了。但电梯实在是没啥空间可言,天生只能是男二。

挑来挑去也没别人了,只剩下龙套演员疏散楼梯了。可问题是有电梯在,就没人想走楼梯。因此,导演命令电梯时不时出点“故障”,给楼梯多留发挥空间——专业点的词叫“隔层停留”

唉,谁让你是男二呢?男二的主要任务就是衬托男一。




建筑内共有两部电梯,其中一部直通宿舍区,且只在宿舍区停留。而另一部楼梯,高峰期只在1层,4层,6层停留,其它楼层只能通过楼梯到达。这样一方面有效缓解了高峰期电梯的需求量,避免了在课间时的过于拥挤,另一方面,也就自然将人流引导至楼梯。




至此,剧本改的差不多了,疏散楼梯已经顺理成章成为了主角。

但能不能演好这出戏,还得看它自己的表现。


疏散楼梯的表演

1、占领C位

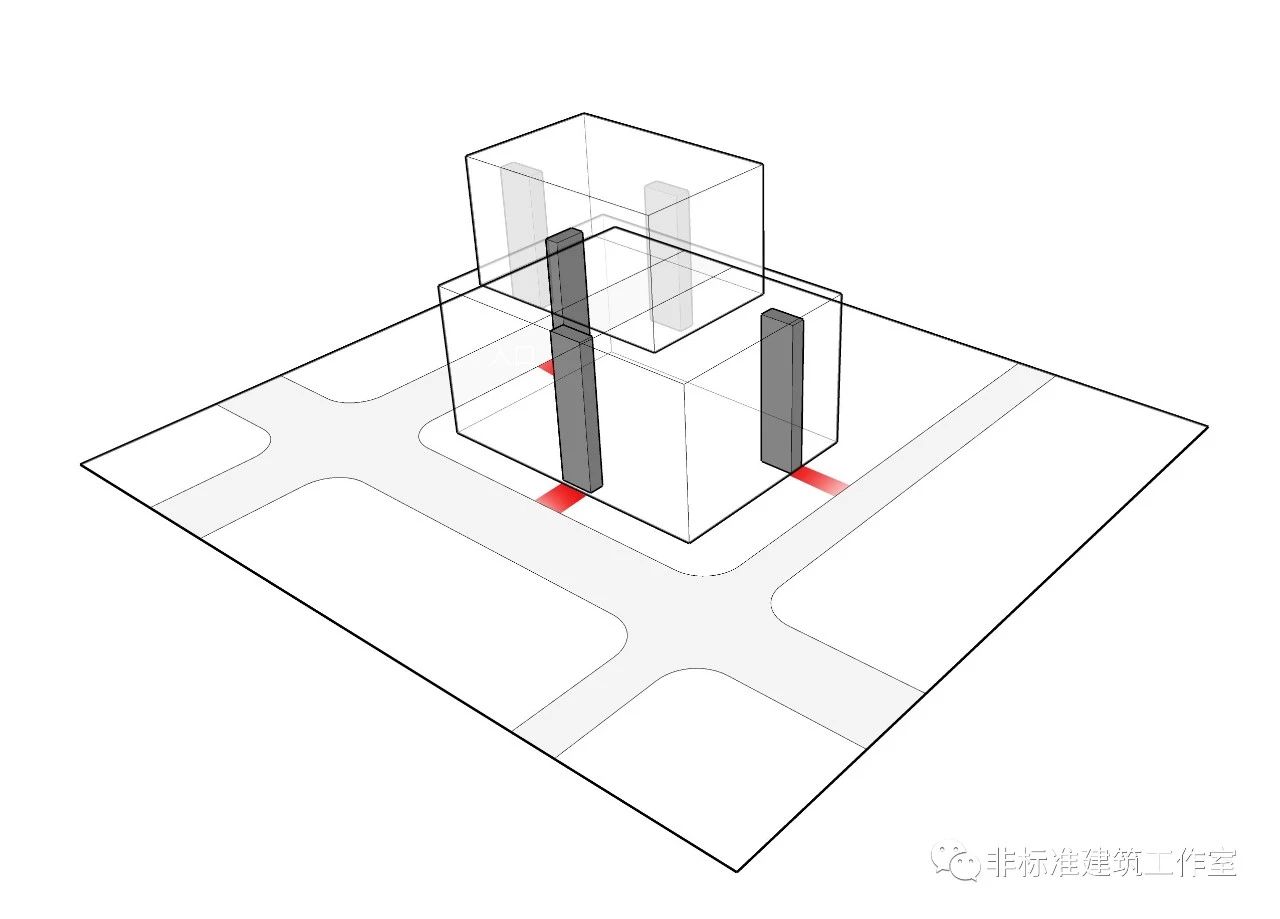

以前跑龙套的时候,疏散楼梯的出场次序要排在门厅,中庭,电梯的后面,而且通常也只是被匆匆的扫一眼。但当了男一号就不一样了,疏散楼梯理所当然的占领了C位,出口直通室外,面向建筑周边的三条道路。



2、疏散楼梯的变形

通常为了节省面积,疏散楼梯会以剪刀梯的形式存在。剪刀梯是在同一楼梯间设置一对相互重叠,又互不相通的两个楼梯。这种楼梯形式虽然节省面积,但过于封闭,毫无趣味性,根本不符合男一号的气质,因此疏散楼梯进行了变形。

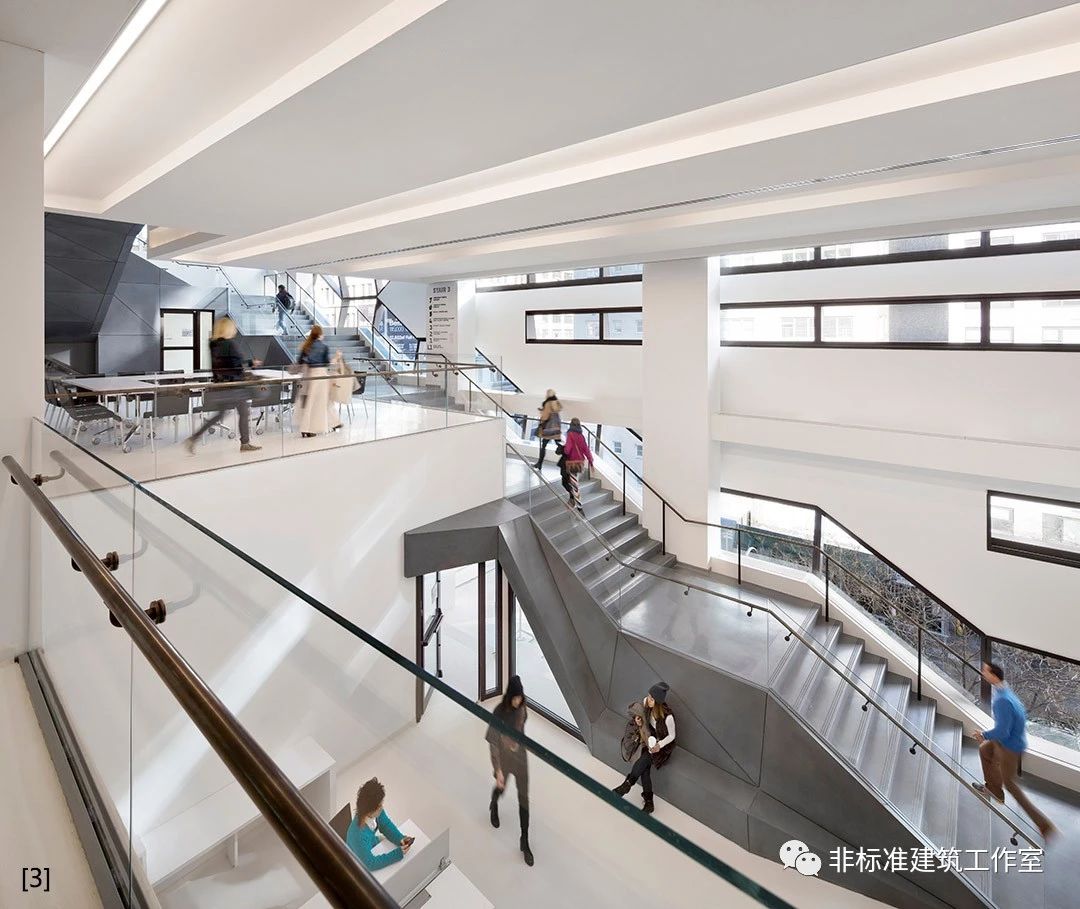

以前相互独立的两部楼梯,变的开敞,在空间上相互咬合,行走在两部楼梯上的人流可形成良好的互动。

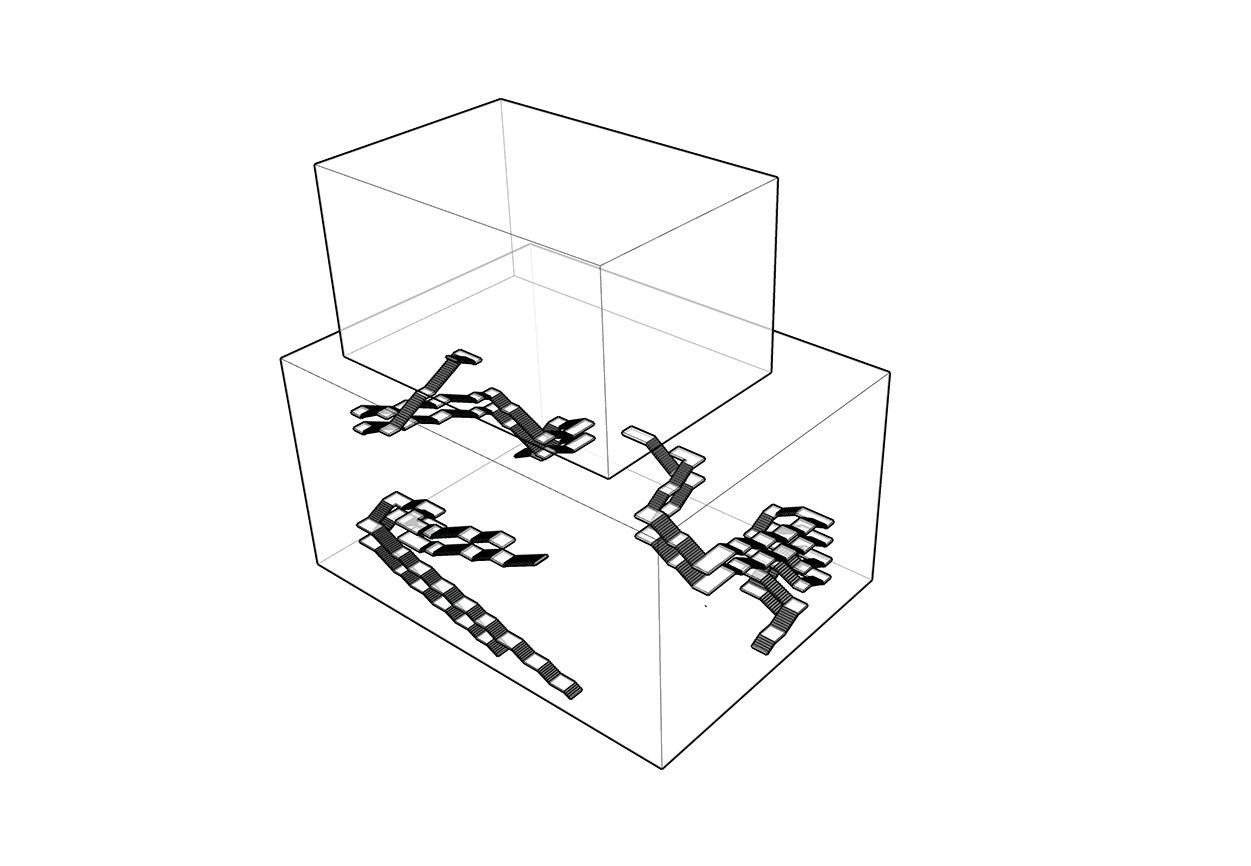

3、垂直贯通变横向串联

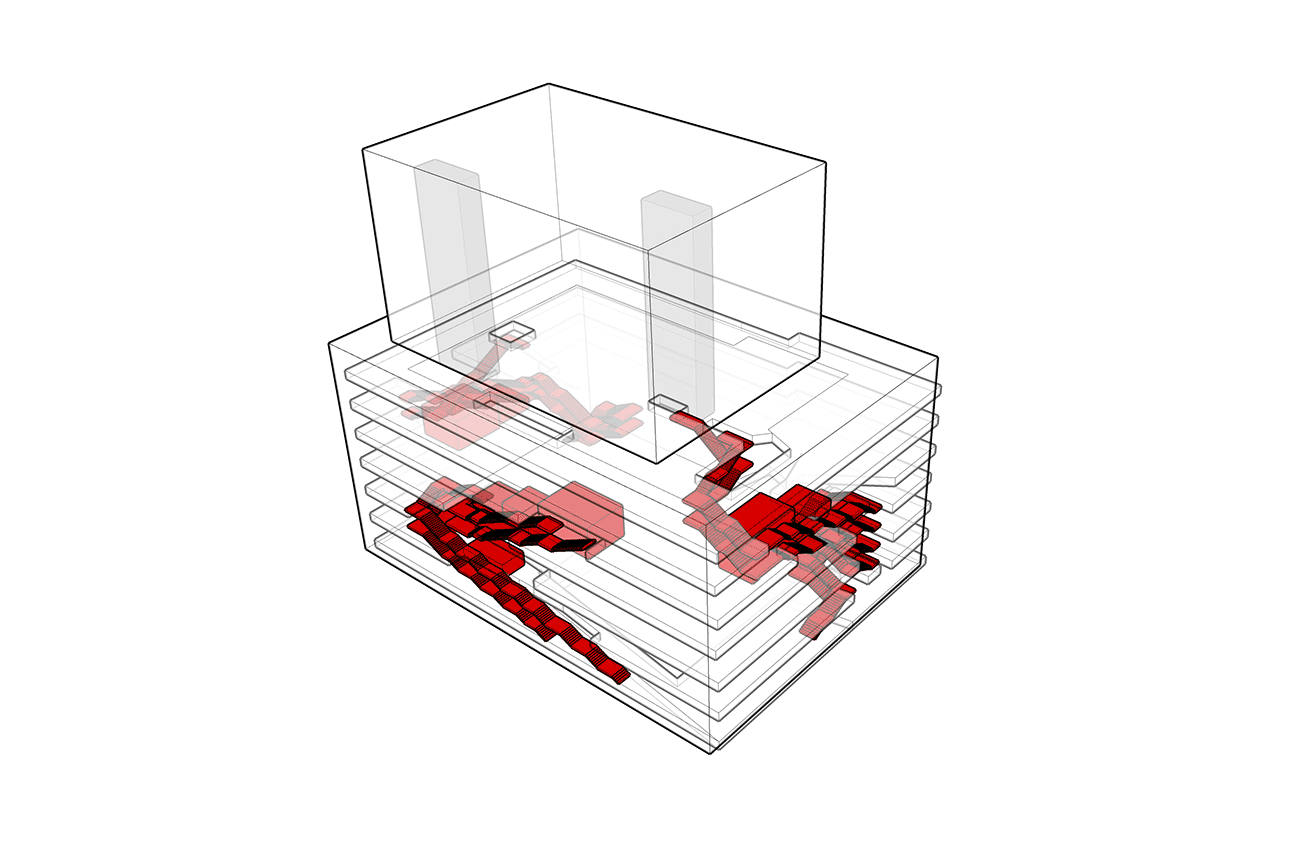

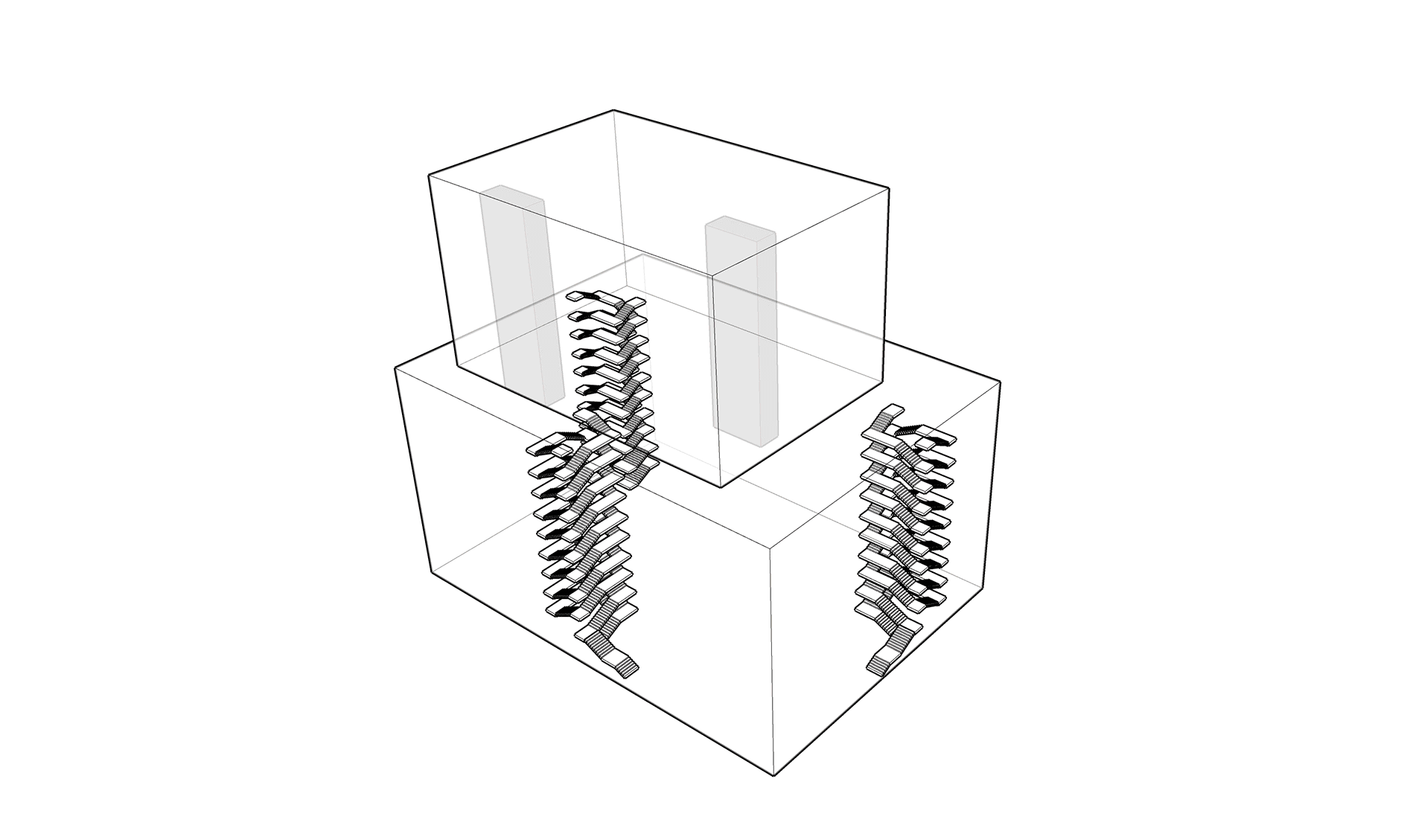

虽然变了形,但由于仍是直上直下,与疏散楼梯接触的功能并不多。所以,疏散楼梯由垂直贯通变成了横向串联,连通起了大部分的功能。




4、给自己加戏

最后,眼看这部戏要杀青了,但疏散楼梯显然并没有过足当主角的瘾,偷偷给自己加了点戏。

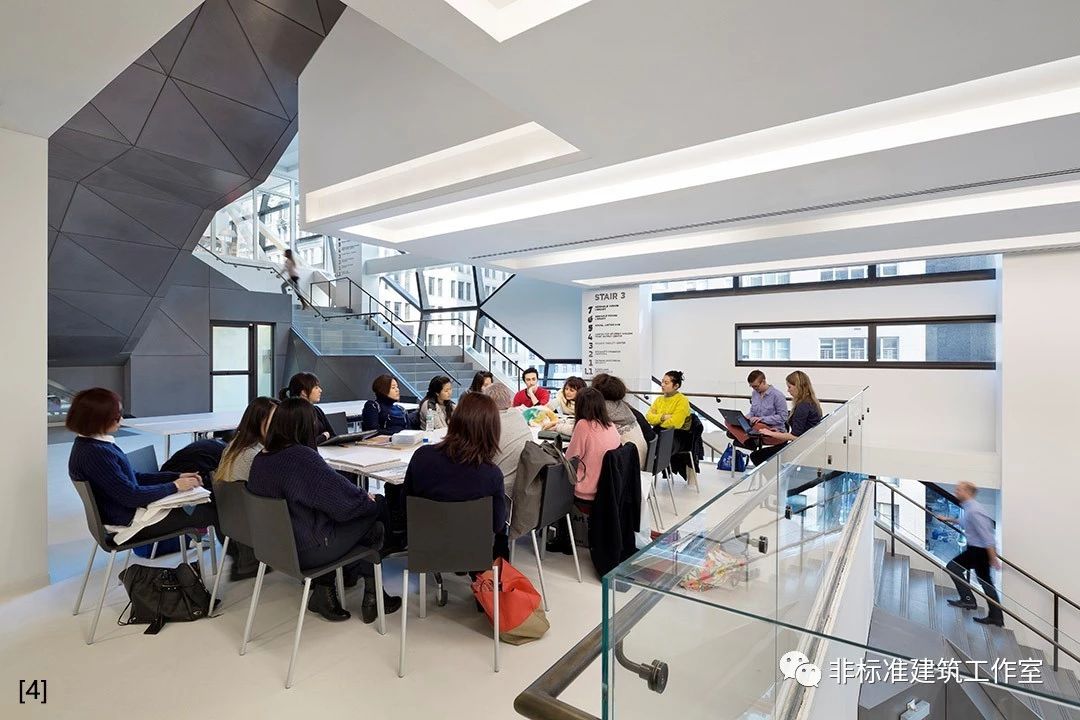

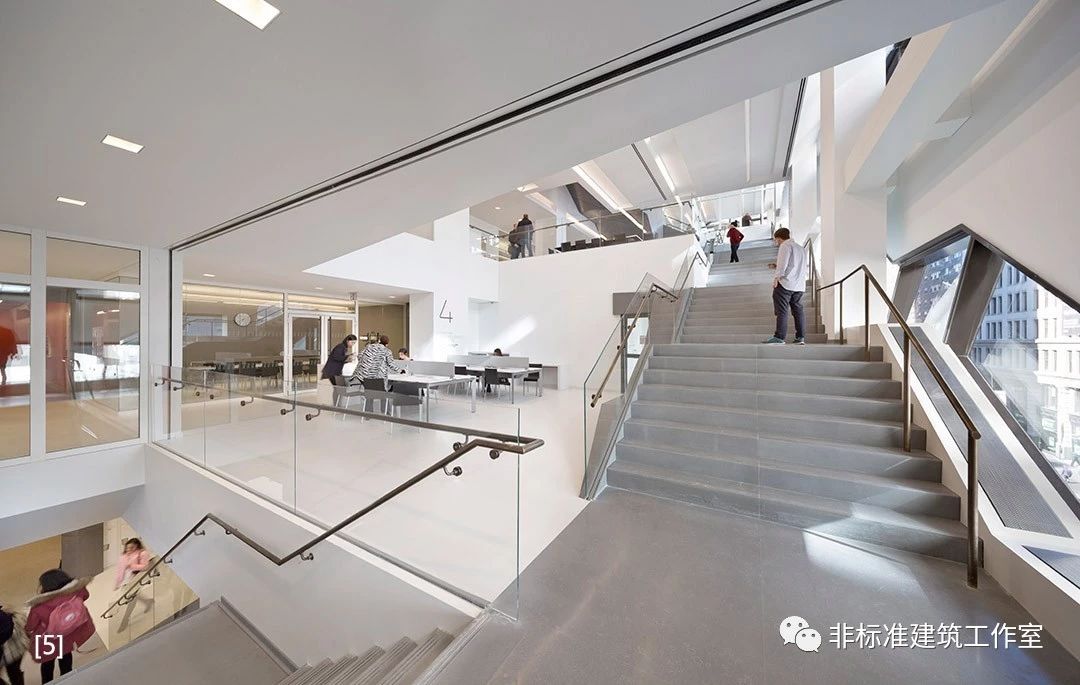

疏散楼梯的平台被局部放大,形成一些平台,这些平台被用于学生和教师之间正式与非正式的交流,同时用于举办教学和休闲活动。这些平台连接会议室、学生资源中心、学习区、咖啡厅以及设计室,为学生和教师之间的不期而遇创造了机会,促进了社交和跨区域交流。









最佳搭档立面

恭喜疏散楼梯从龙套成为一名真正的演员。

但我们都知道,好花也得绿叶配。而这出戏里疏散楼梯的的最佳搭档非立面莫属。

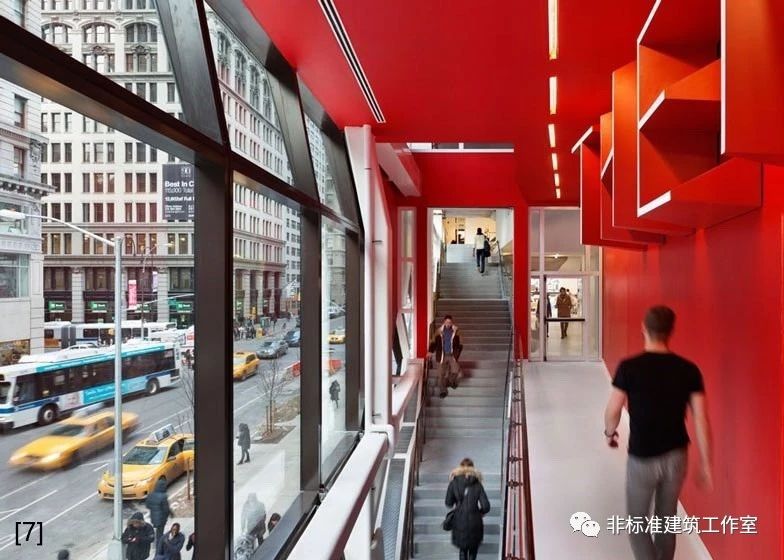

该建筑的立面只在疏散楼梯的位置开大面积的玻璃窗,保证了楼梯空间充足的采光。这一设计鼓励大家多在楼梯间走动,促进社交。同时,一条条的玻璃窗如同展廊一样,向城市展现学生们的活力,为城市增添了生机。

其余部分的采光则通过鳞片式开合的表皮来满足。








彩蛋

1、疏散楼梯如何疏散?

虽然当了主角,但疏散楼梯的本职工作可不能丢掉,那就是要保证疏散功能。

疏散功能最重要的一点就是防火防烟。火灾发生时,要耐高温,且要封闭起来,阻止浓烟的进入。

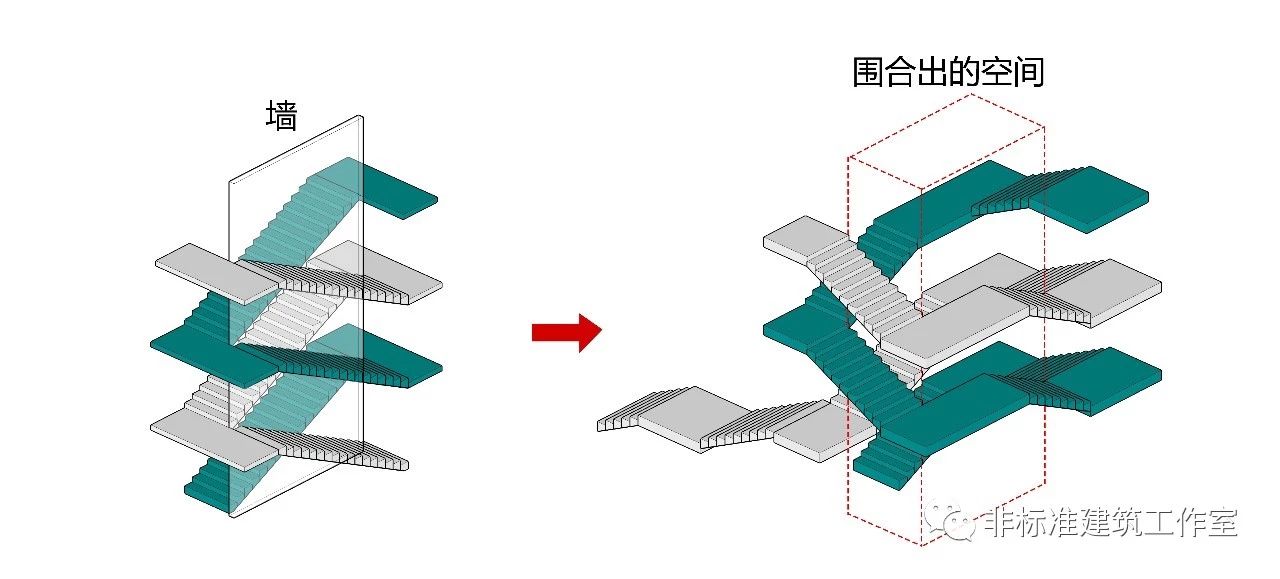

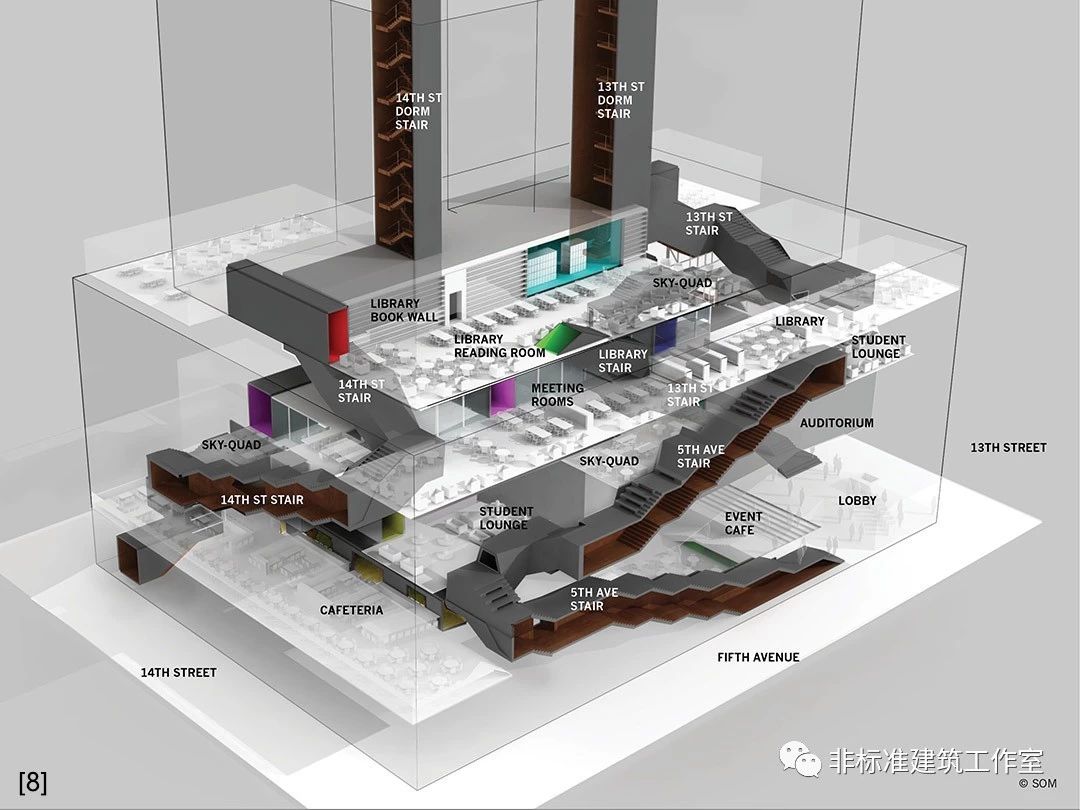

在这里,总共三部疏散楼梯。每部疏散楼梯都由两部楼梯叠合而成,顶上的楼梯为开敞楼梯,宽度较宽,用于休闲。底下的一部为封闭楼梯,宽度较窄,用作疏散。

而其中的两部疏散楼梯又与宿舍区的疏散楼梯相连,解决宿舍区的消防疏散问题。





2、采光如何解决?

没有了中庭,建筑内部的采光是如何解决的呢?

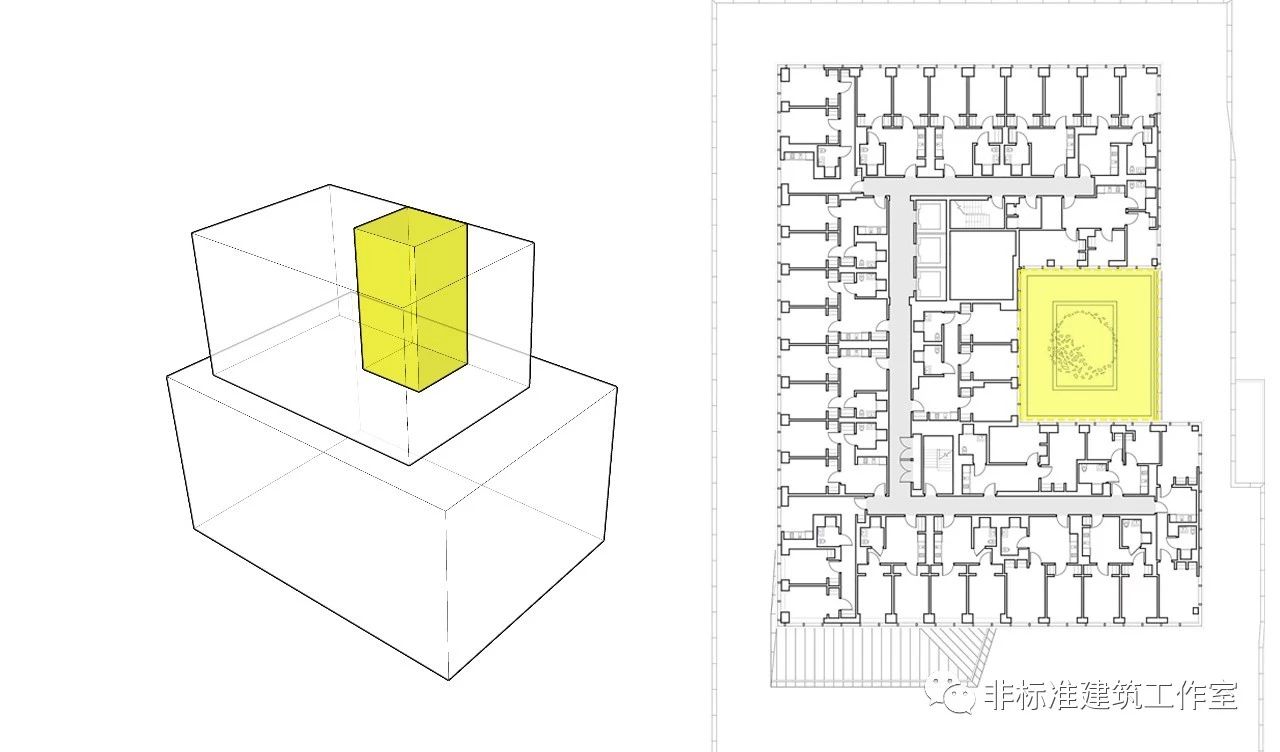

对于宿舍区,是通过一个边庭,满足内部的采光需求。




而对于教学区,为了使自然光线射入内部房间,走廊两侧的墙体开了一些条状的侧高窗,不能直接采光的房间则通过天花板的反射获取阳光。






登录/注册后可看大图
  拆 房 部 队 敲 黑 板
1、狭路相逢勇者胜。既然避不开,那就正面刚——包含但不限于疏散楼梯。
2、规范规定了下限,却没规定上限。如果不能减少,那就尽可能的增加。
3、能把楼梯间封起来的,除了墙和楼板,还可以是另一部楼梯。



本文感谢大师姐林雅楠的文案编辑和指导

本文图片[2] [3] [4] [5] [6][7] [8]
来源于https://www.gooood.cn/university-center-som.htm
[1] [9]来源于百度图片

其余分析图与动图全为作者自绘,转载请注明
