如何神不知鬼不觉的在甲方眼皮子底下抖机灵玩空间搞出功能复合还不多花钱?


[版块:建筑师讨论区] [分类:设计解析] [复制链接] 报告无效帖子查看: 2320|回复: 5
管理员|深圳老梁 发表于 2019-2-26 17:39:05 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
编者按:本文来自微信公众号非标准建筑工作室(公众号ID:non-standardstudio),作者:刘思佳,本站经授权转载。


“有一个大家都知道《白蛇传》,讲的是一条伟大的长虫。长虫就是蛇的意思,老话。讲的是一条白色的长虫在那转,盘绕的意思。”
“你说的这是贪吃蛇。”

岳云鹏 孙越《白蛇传》




世界上最难的事有两件:

一是把自己的思想装进别人的脑袋,二是把别人的钱装进自己的口袋。

前者成功了的叫老师,后者成功了的叫老板。

两者都成功了的叫——

建筑师。




为什么建筑系的学生总是才华横溢、idea爆表,一进入工作单位就泯然众人矣?

主要是因为新的游戏地图里开放了人民币玩家——甲方。

江湖人称创意粉碎机。


但说句实话,身为甲方的各位爸爸大大们,并不是和创意才华过不去,更不是和你过不去(他可能都不知道你是谁),他们主要是和钱过不去。


而另一句实话是,就算甲方不差钱,他们还怕麻烦。那些花花绕的创意方案,每一个毛孔都散发着“不符合规范”的妖娆气息。你那些所谓的艺术追求,在甲方眼中全是不稳定因素,随时可能爆炸。

毕竟行走江湖,安全第一。





所以,建筑师们,我相信你们有1000种方法把设计做的高端大气上档次,清新时尚国际范,不仅是钢筋混凝土的史书,更是城市大型露天艺术品,甚至可以改写建筑教科书。

但是,在所有这些之前,你必须要具备“神不知鬼不觉在甲方眼皮子底下抖机灵玩空间且不多花一分钱”的技能。

而这项技能大概率决定了你的设计能否实现。


要知道,任何时候“好的,我马上出图”都可有效的避免甲乙双方矛盾白热化。





亨宁拉森在进行

南丹麦大学科灵校区的设计时也经历了甲方爸爸的各种正常操作,

但他就发动了“神不知鬼不觉”技能,悄咪咪地做了空间。

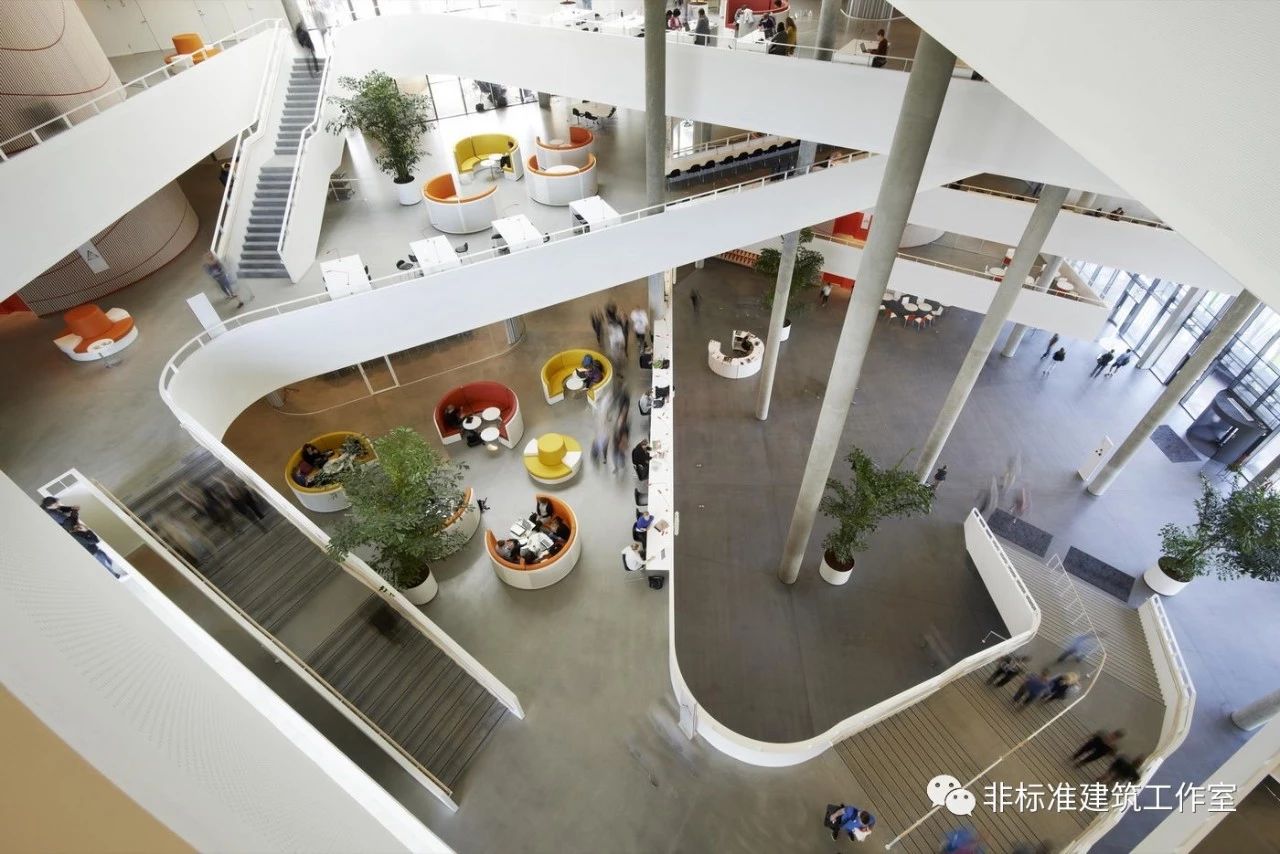

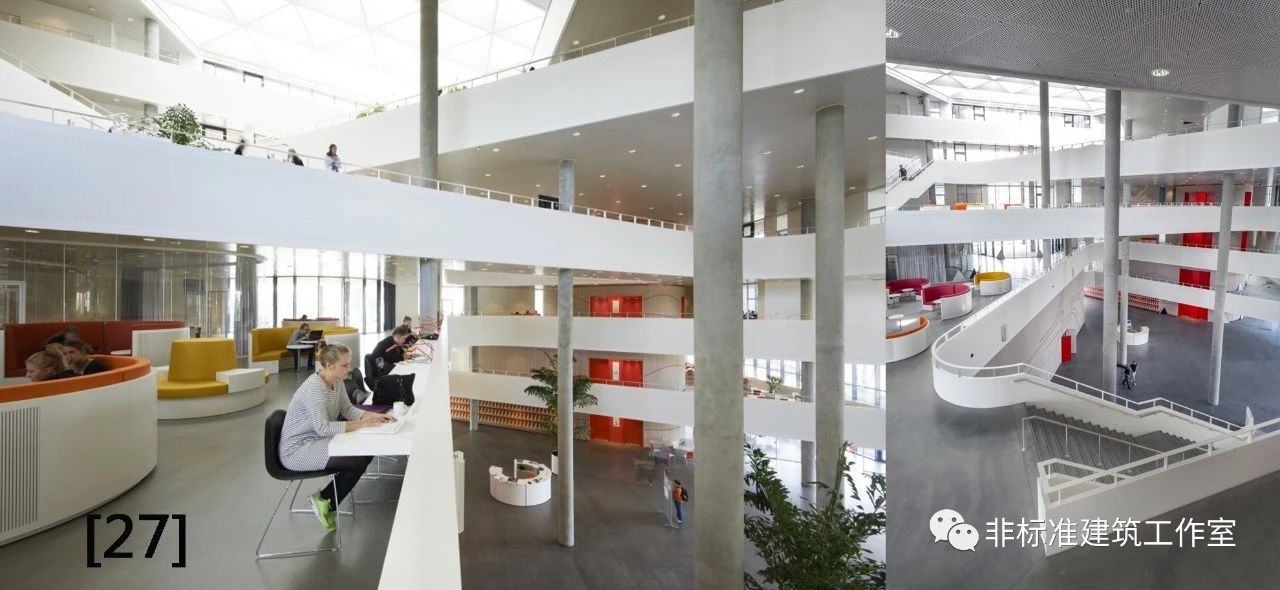

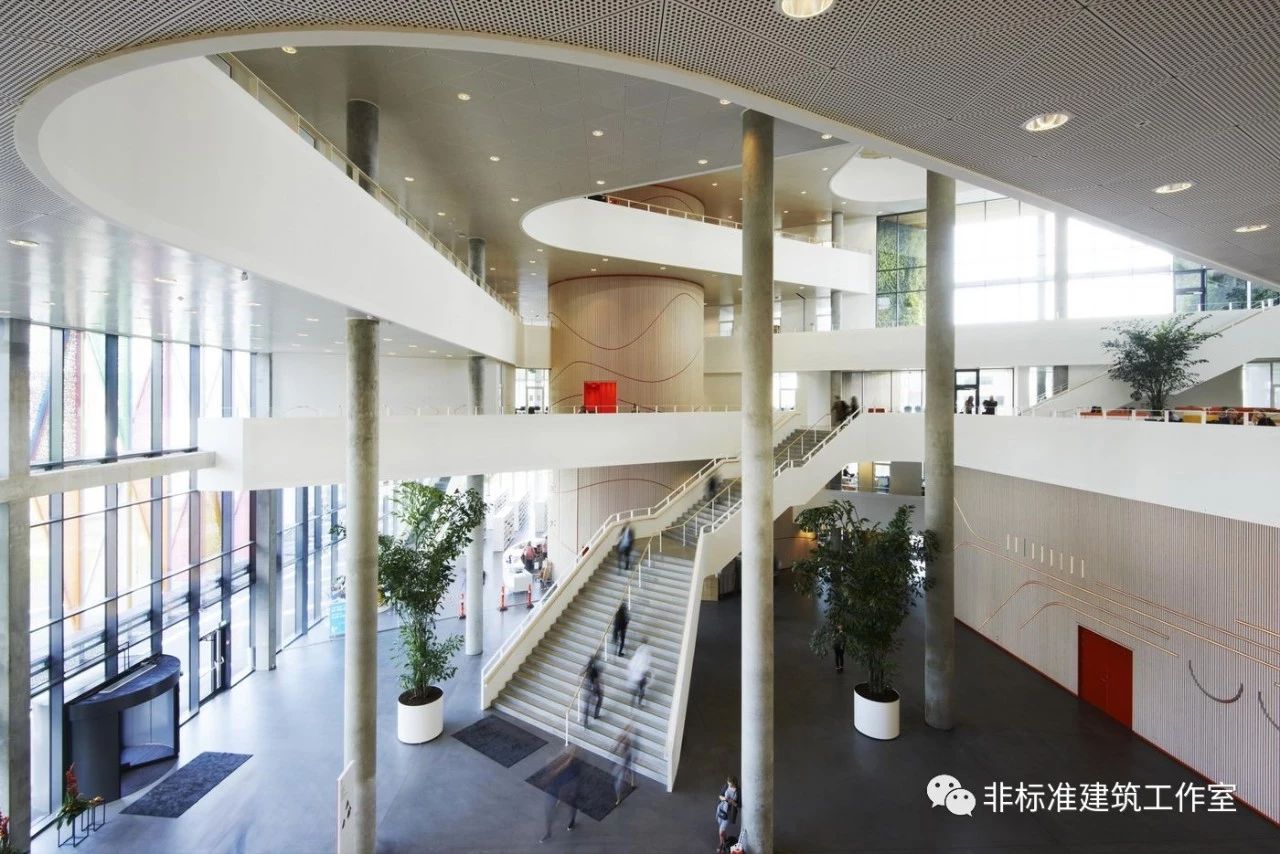

室内空间长这样,一副标准的杂志脸。

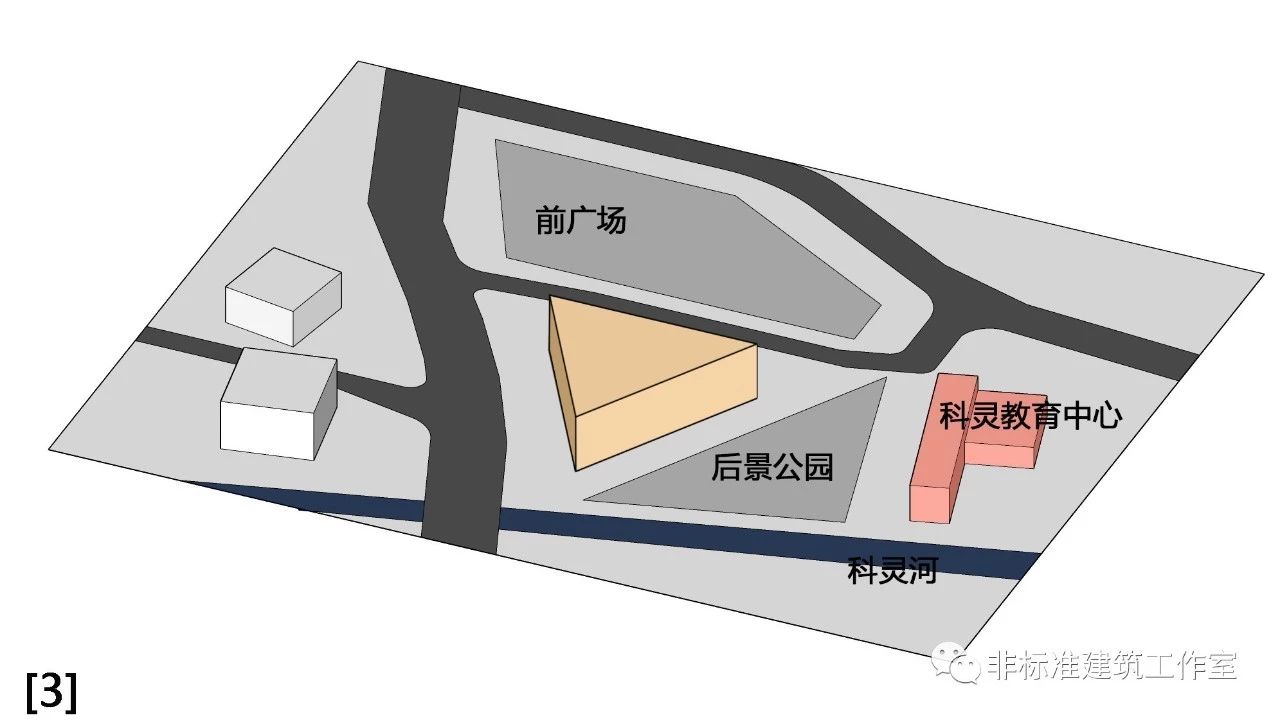

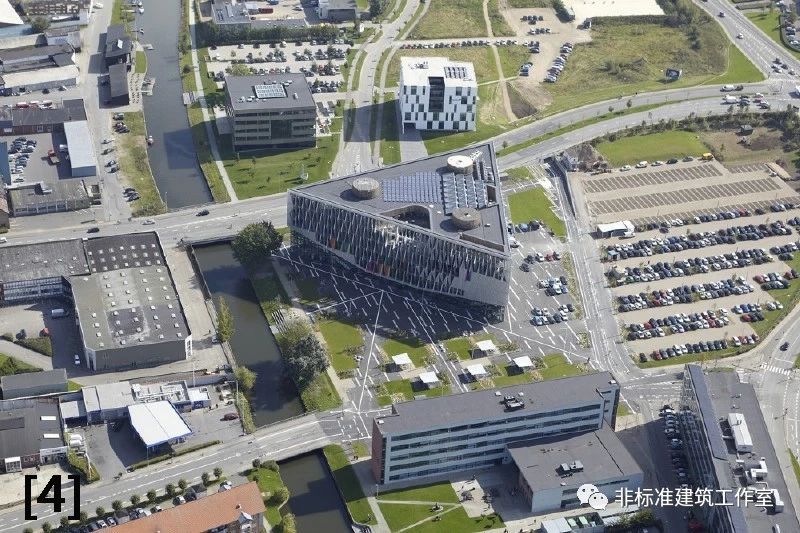

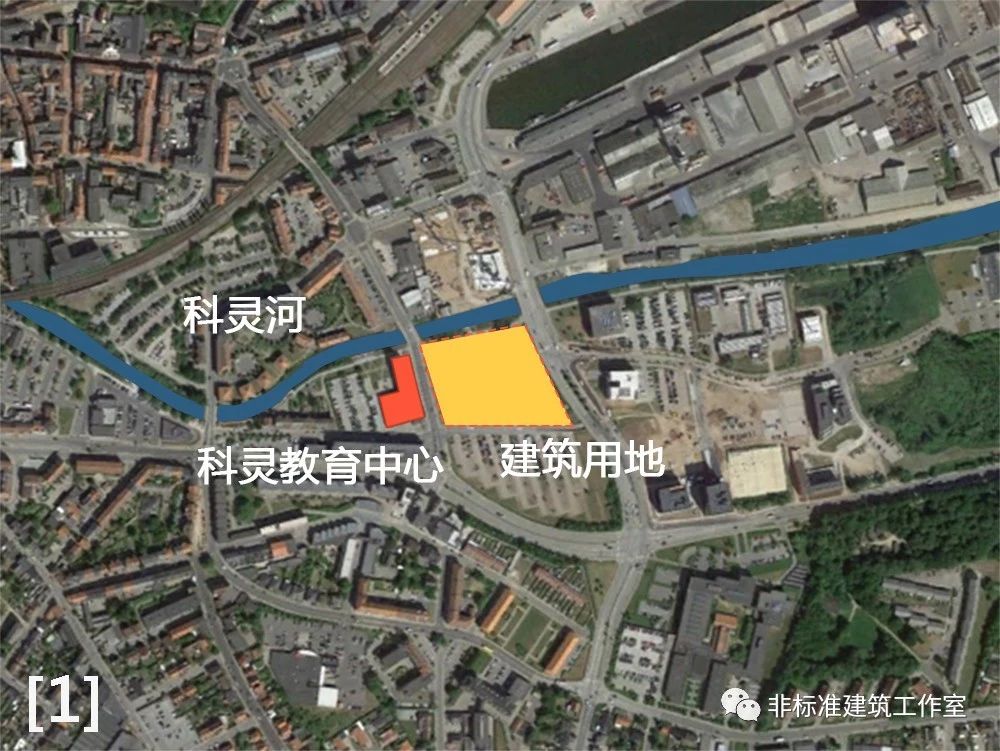

南丹麦大学科灵校区的选址在临近港口、车站和科灵河景区的科灵中心区域。西边就是已有建筑科灵教育中心。

基地看着方方正正,人畜无害;

其实暗藏玄机,步步是坑。

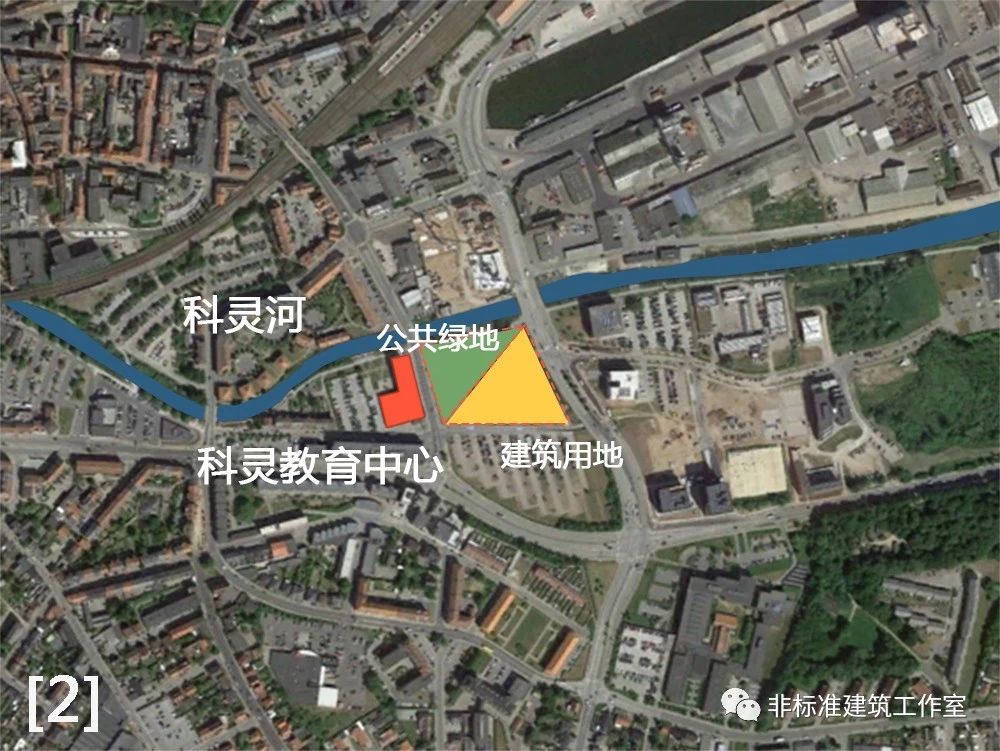

甲方希望在基地里留出一个校园广场,不但要与西边的教育中心共用,还要最大限度的共享科灵河景观——所以,看似方正的基地就被一分为二,也就是说,实际上你的建筑用地只剩下一个三角形。



三角形基地里的方案选择就少了很多。

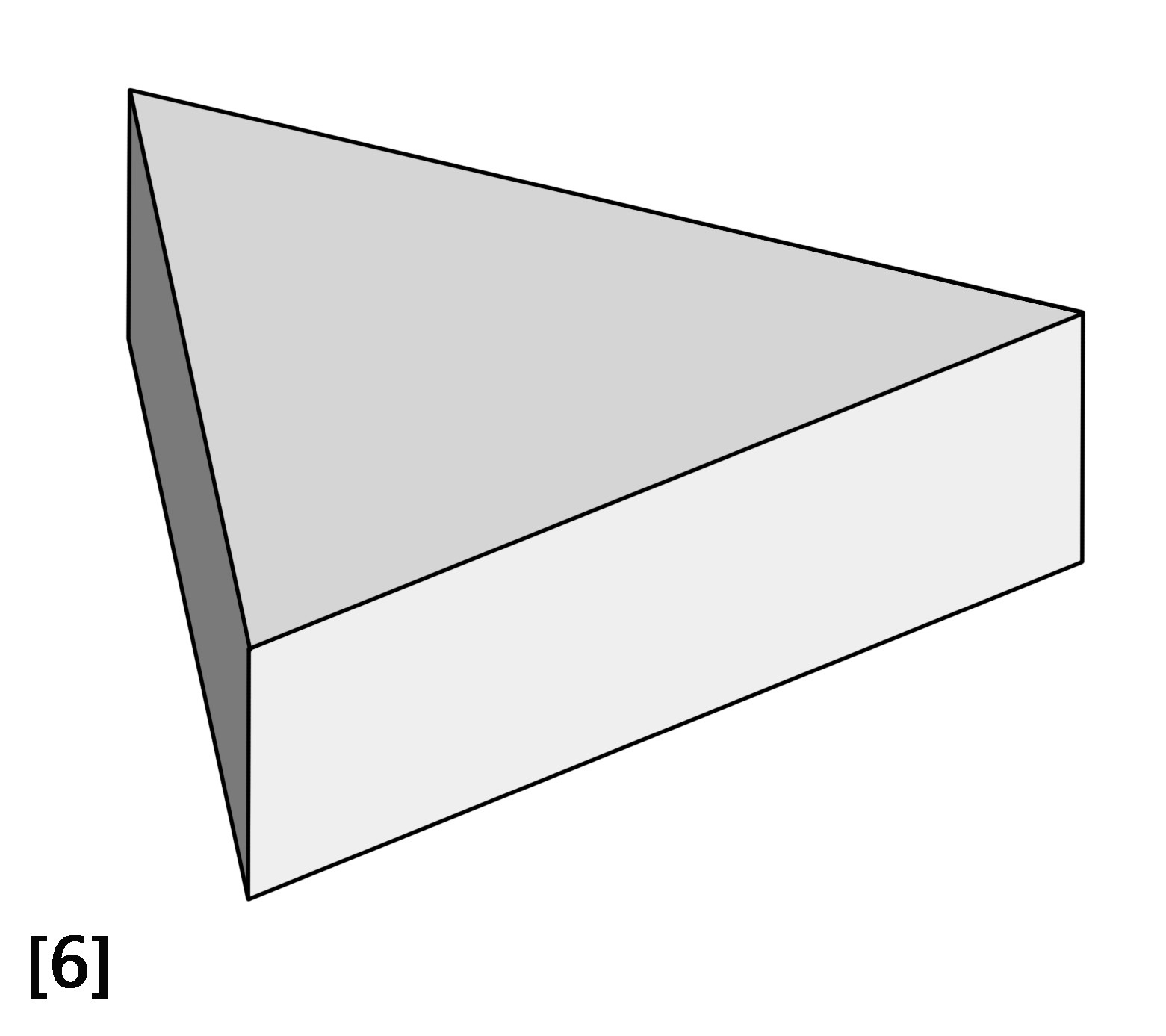

考虑到已经预留出足够大的广场绿地,那么三角形体块就成为了最优解。






下面的问题就是在三角形体块里布功能了。

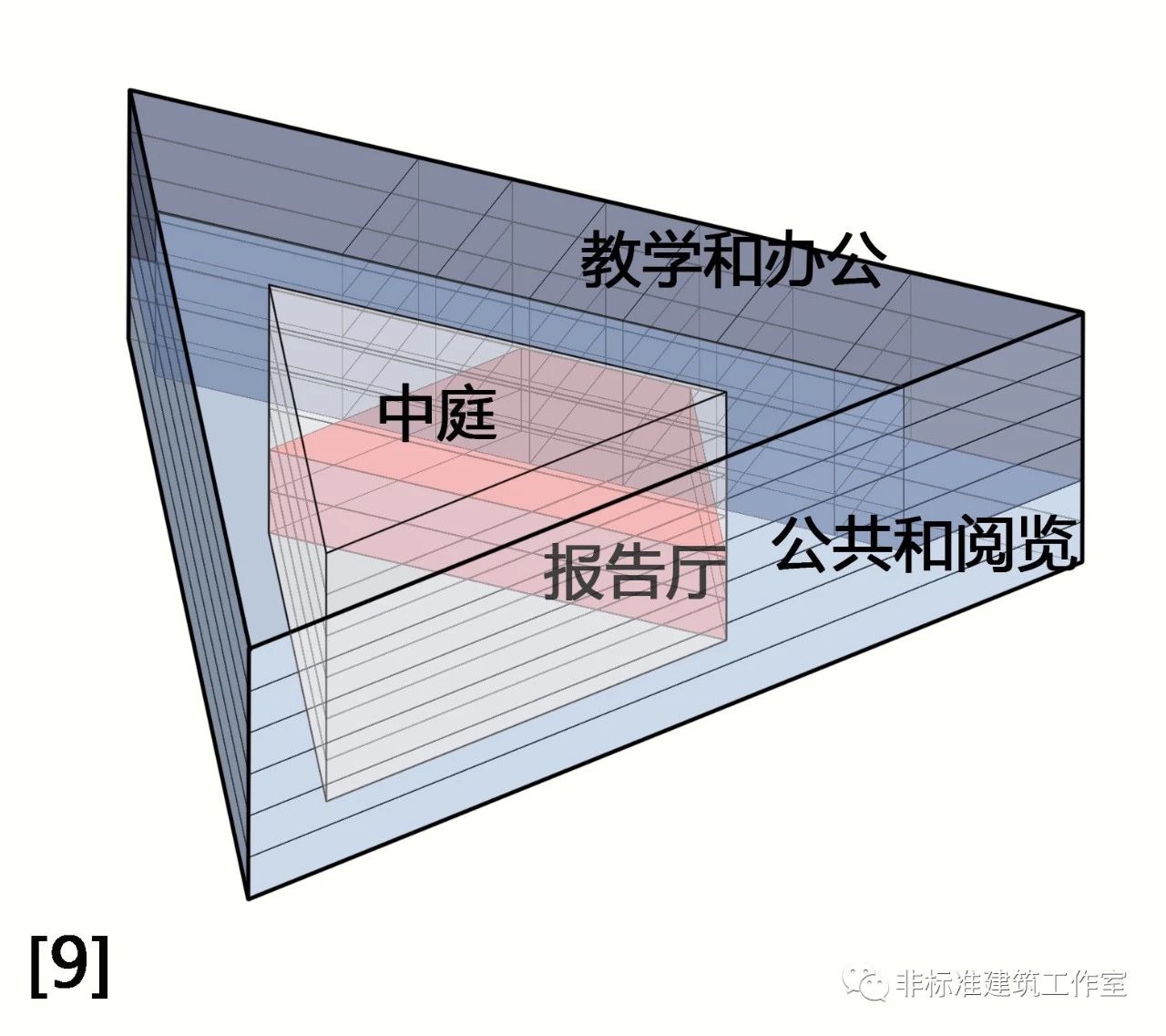

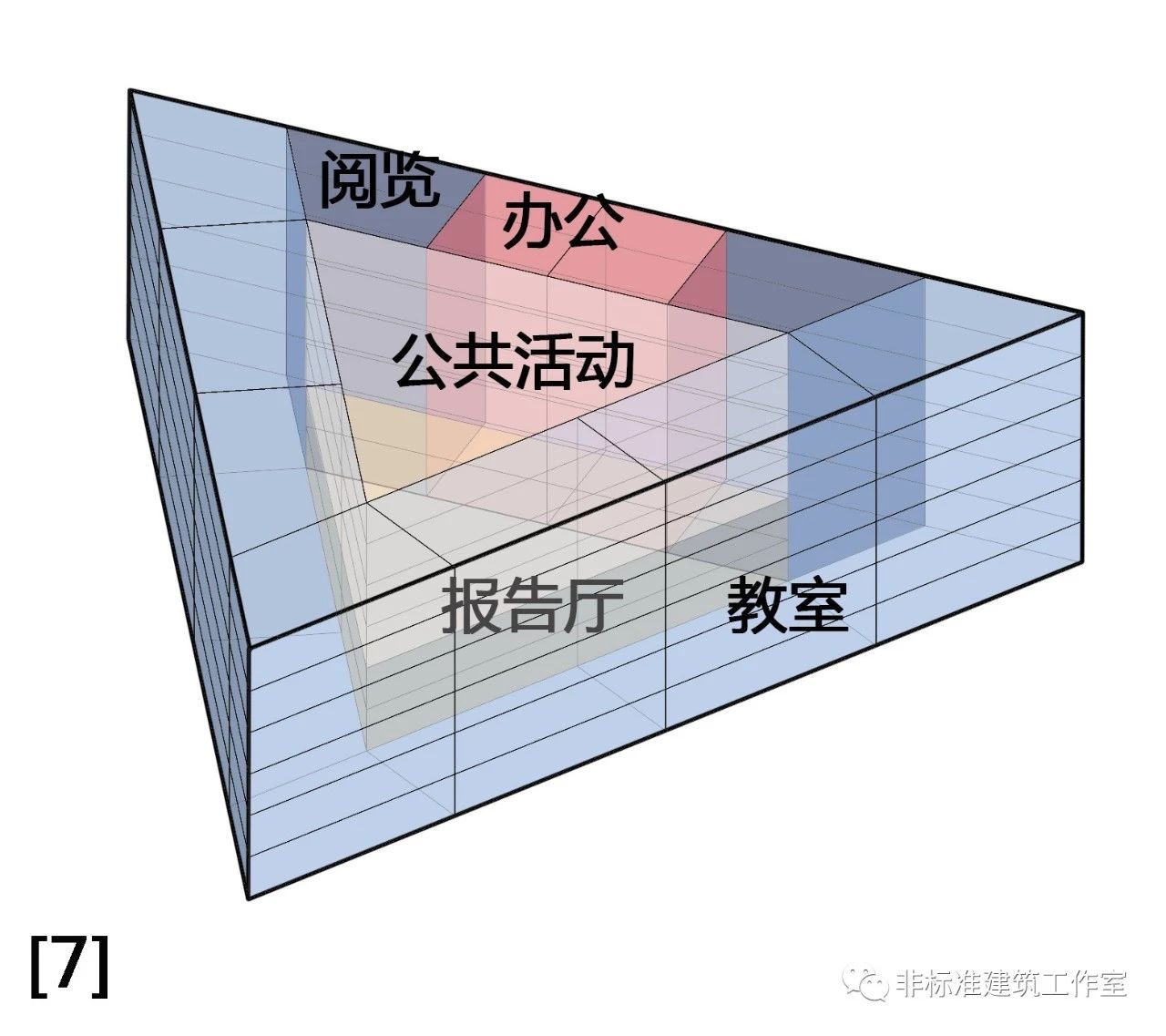

作为一个接受了九年义务教育的建筑生,这点问题还是难不倒的。计算面积,建筑分层,功能分区等等。这个建筑按照面积分为六层,然后围着三角形的边来布置功能。

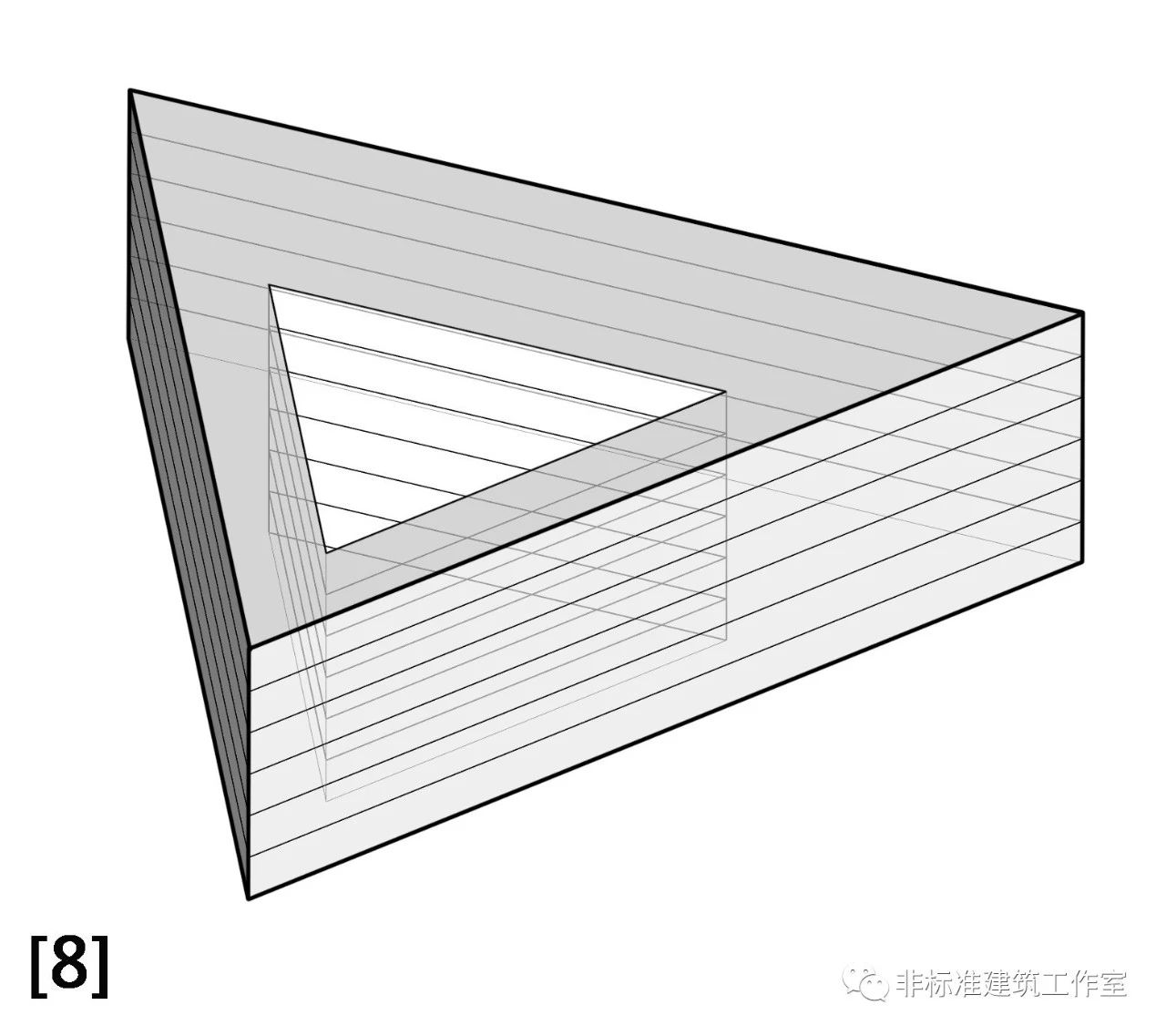

由于三角形平面进深过大,一般都会布置中庭。
在这个方案中也不例外,根据周边布置房间的情况,刚好可以挖出一个稍作偏移的三角形中庭。

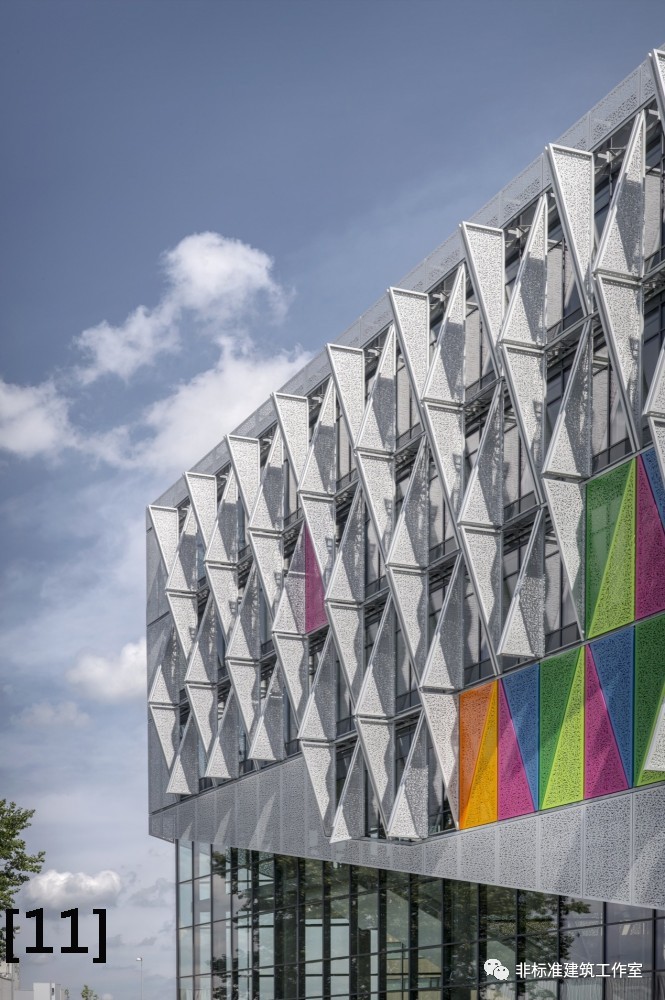

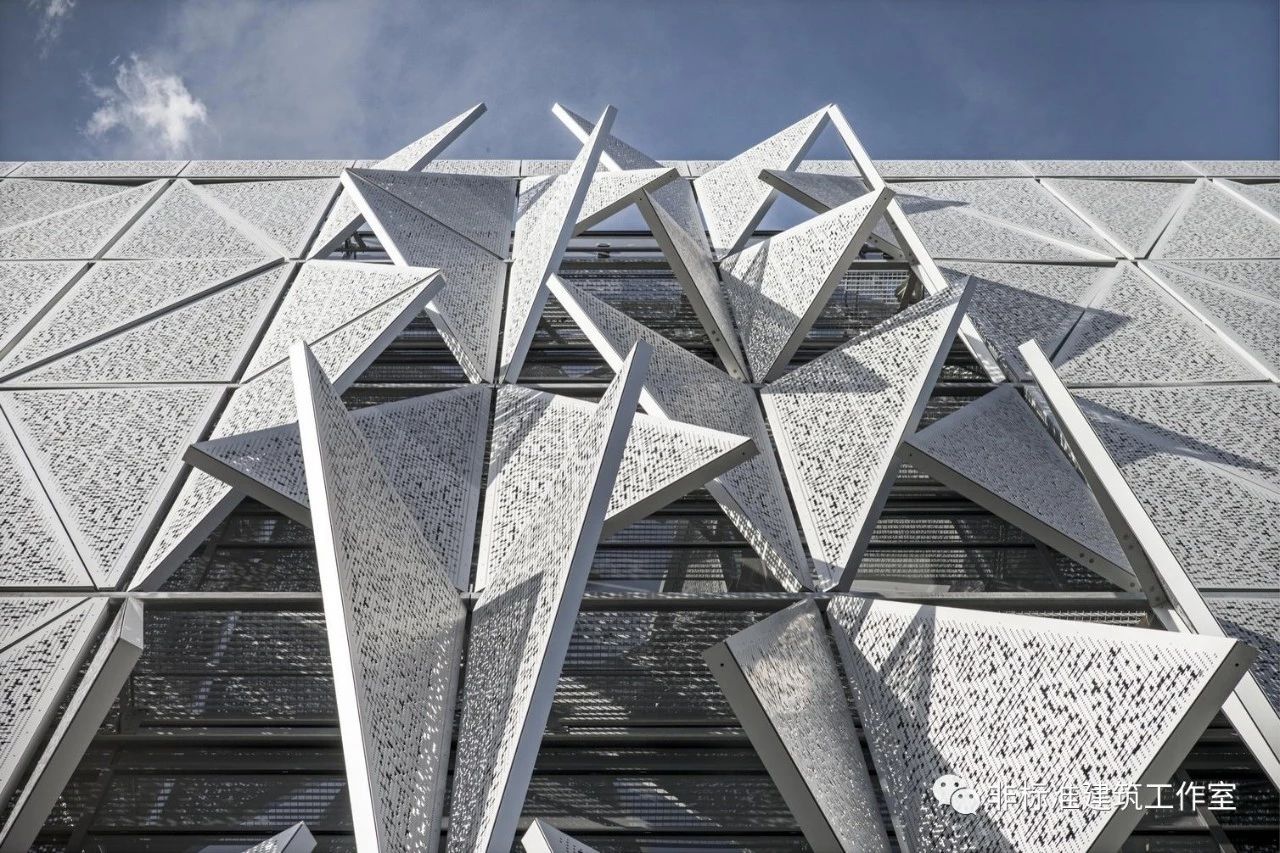

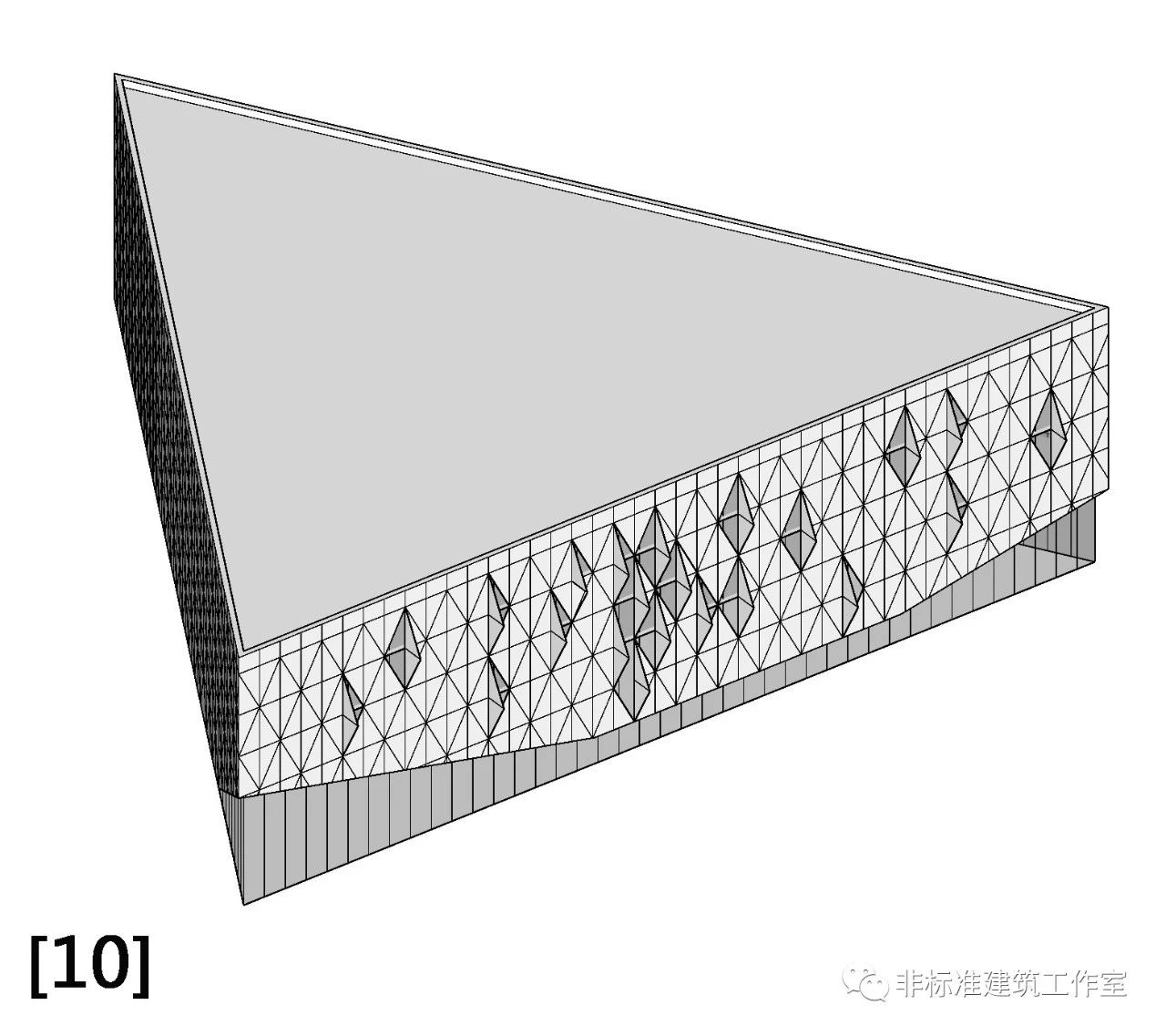

看起来真是十分的合理和完美了。再罩上一个参数化的呼吸表皮,不仅可以立马建设使用,就算登个杂志啥的也已经很上相了。






但在建筑师的认知里,只有表皮没有空间的建筑就像有好看的皮囊而缺乏有趣灵魂的美人,虽然也能充充门面,却实在无法上得了台面。
可甲方已经花钱做了表皮,再让他砸钱来为空间买单?




这个时候就只能发动“神不知鬼不觉在甲方眼皮子底下抖机灵玩空间且不多花一分钱”的技能来解决问题了。

神不知鬼不觉技能发动!





发动咒语

“转一下”





转出丰富空间!
转出多彩生活!!
转出人生巅峰!!!

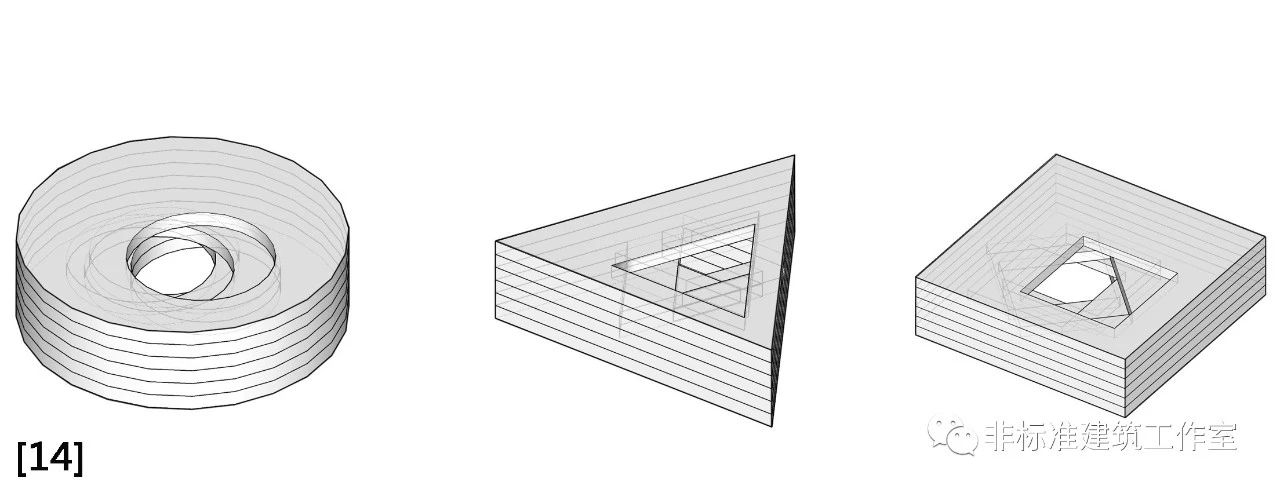

更可歌可泣的是,这个招式并不局限于三角形平面,矩形圆形皆适用。




划重点:如果你不会灵机一动,那请学会别人的灵机一动。

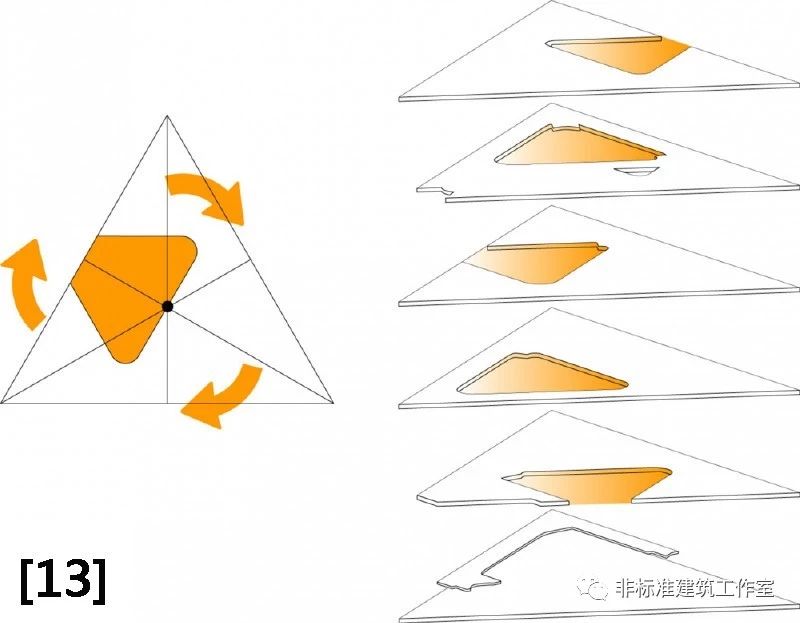

我们来看一下这个方案具体是怎么转的。

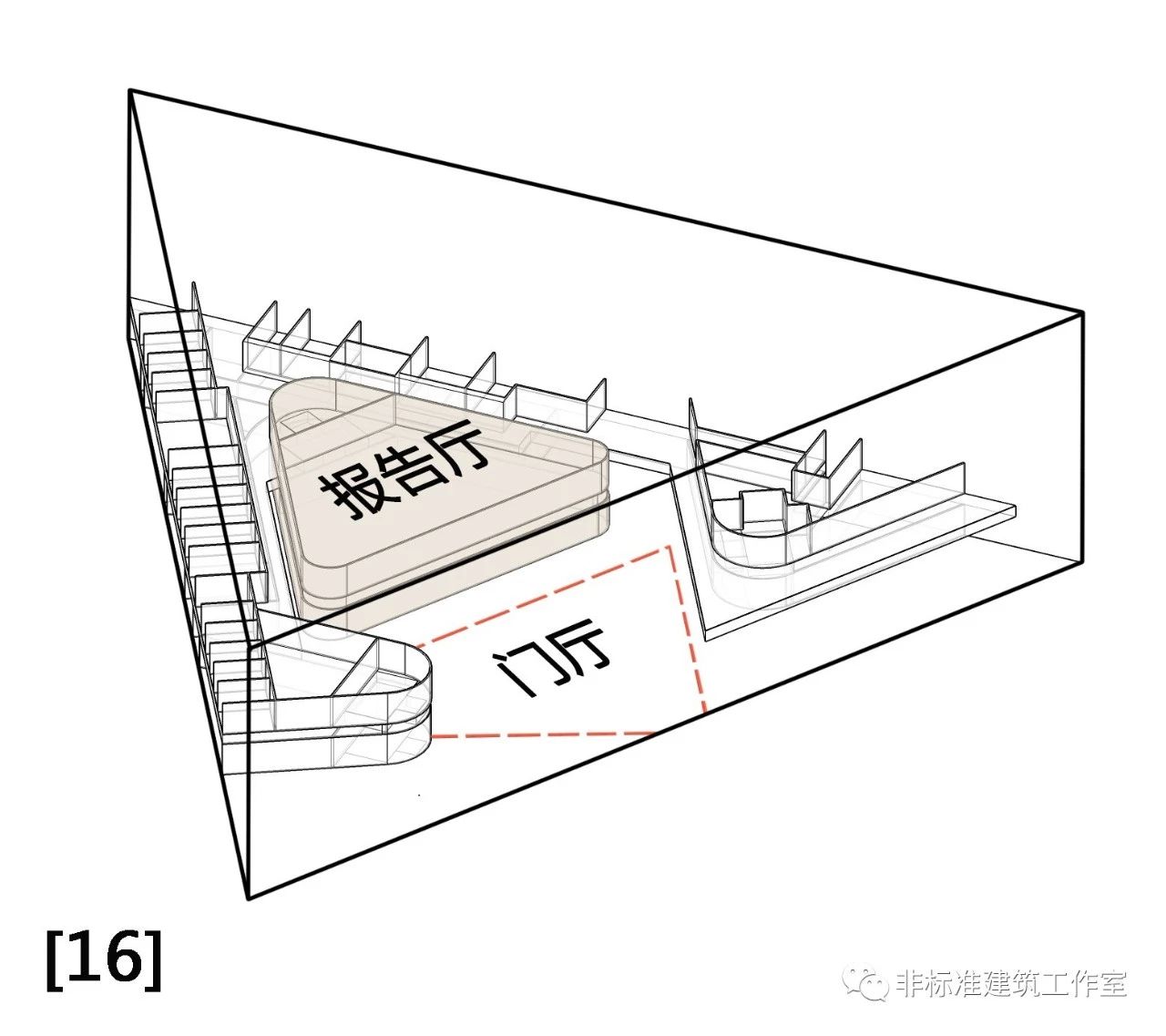

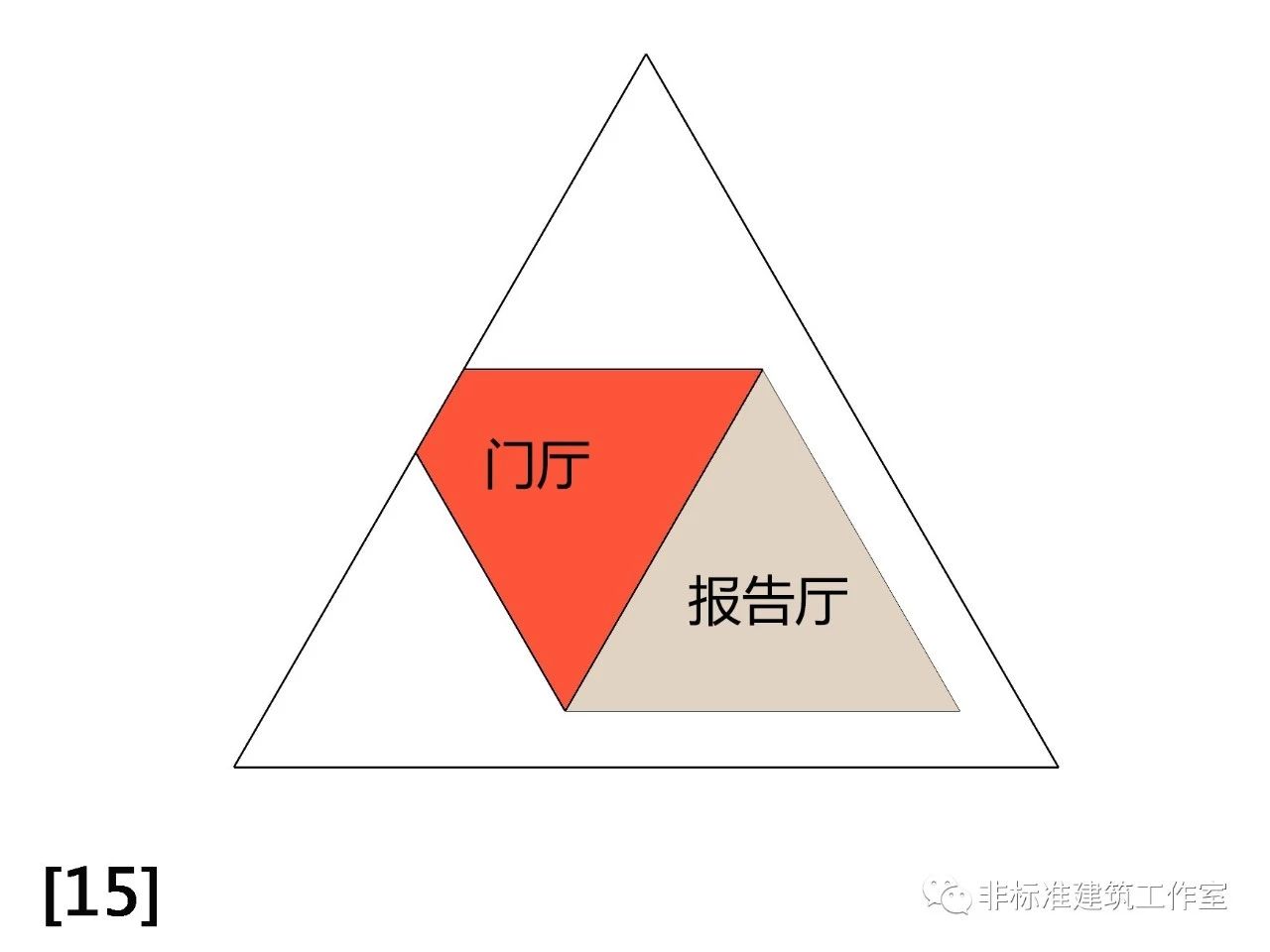

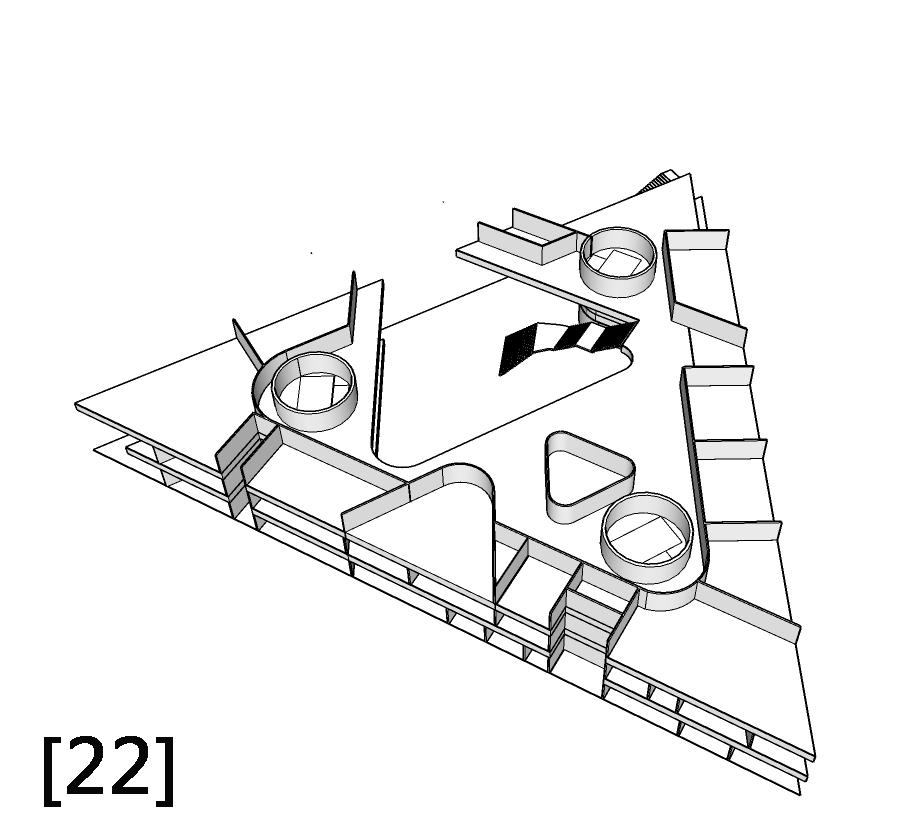

首层,先逆时针旋转60°迎合门前广场做门厅,门厅后的空间做报告厅。






二层中庭保持不动。

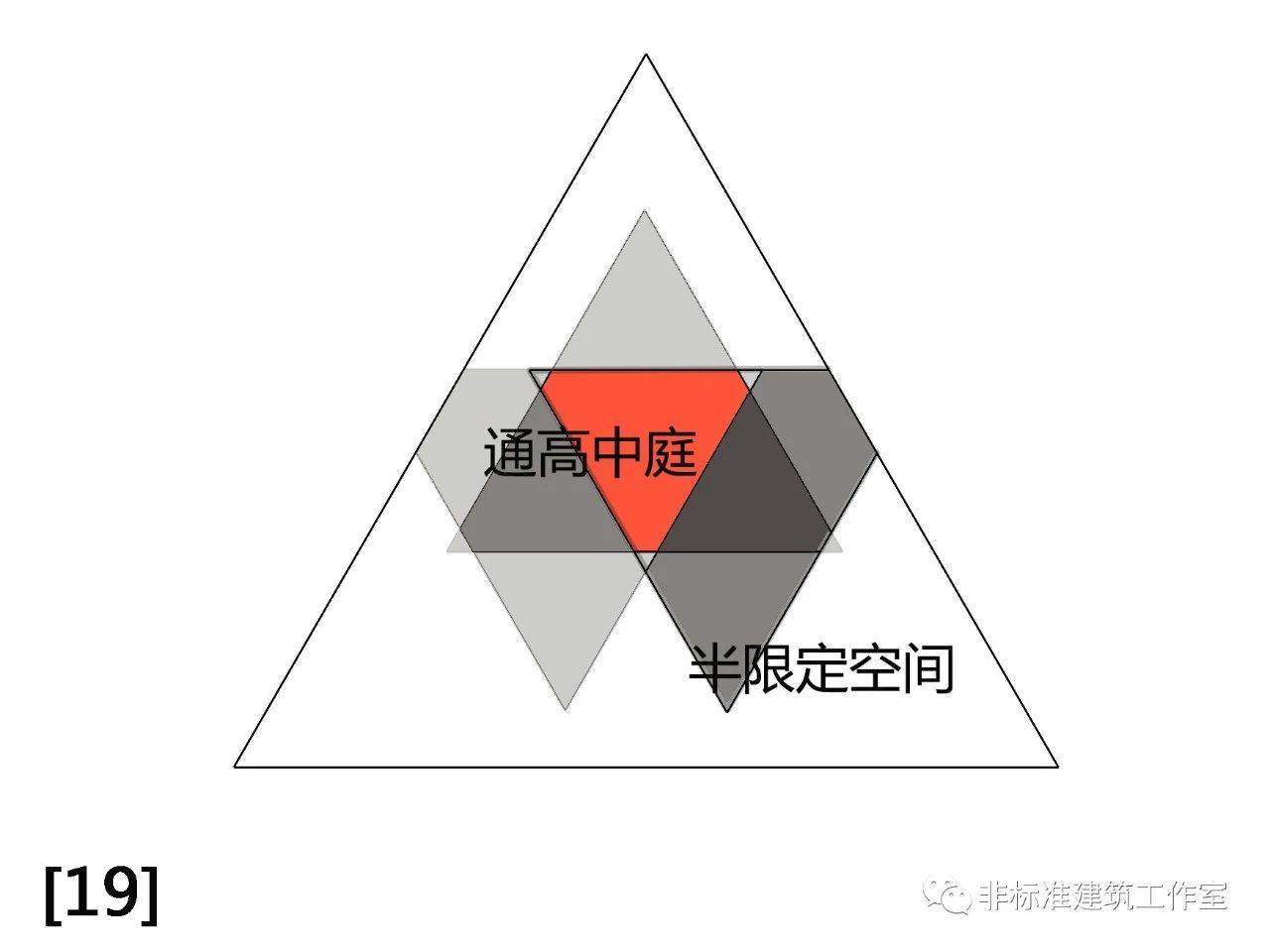

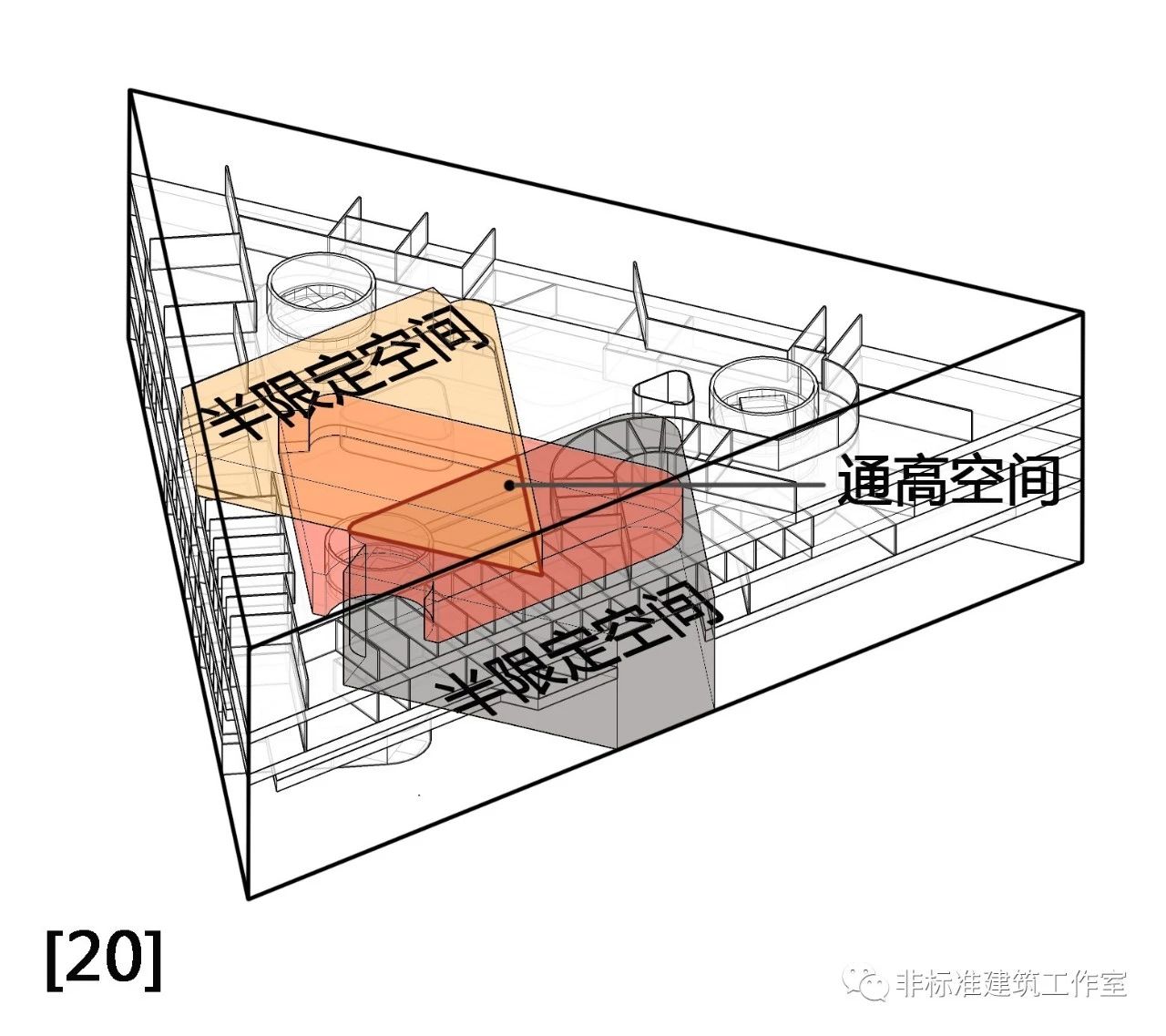

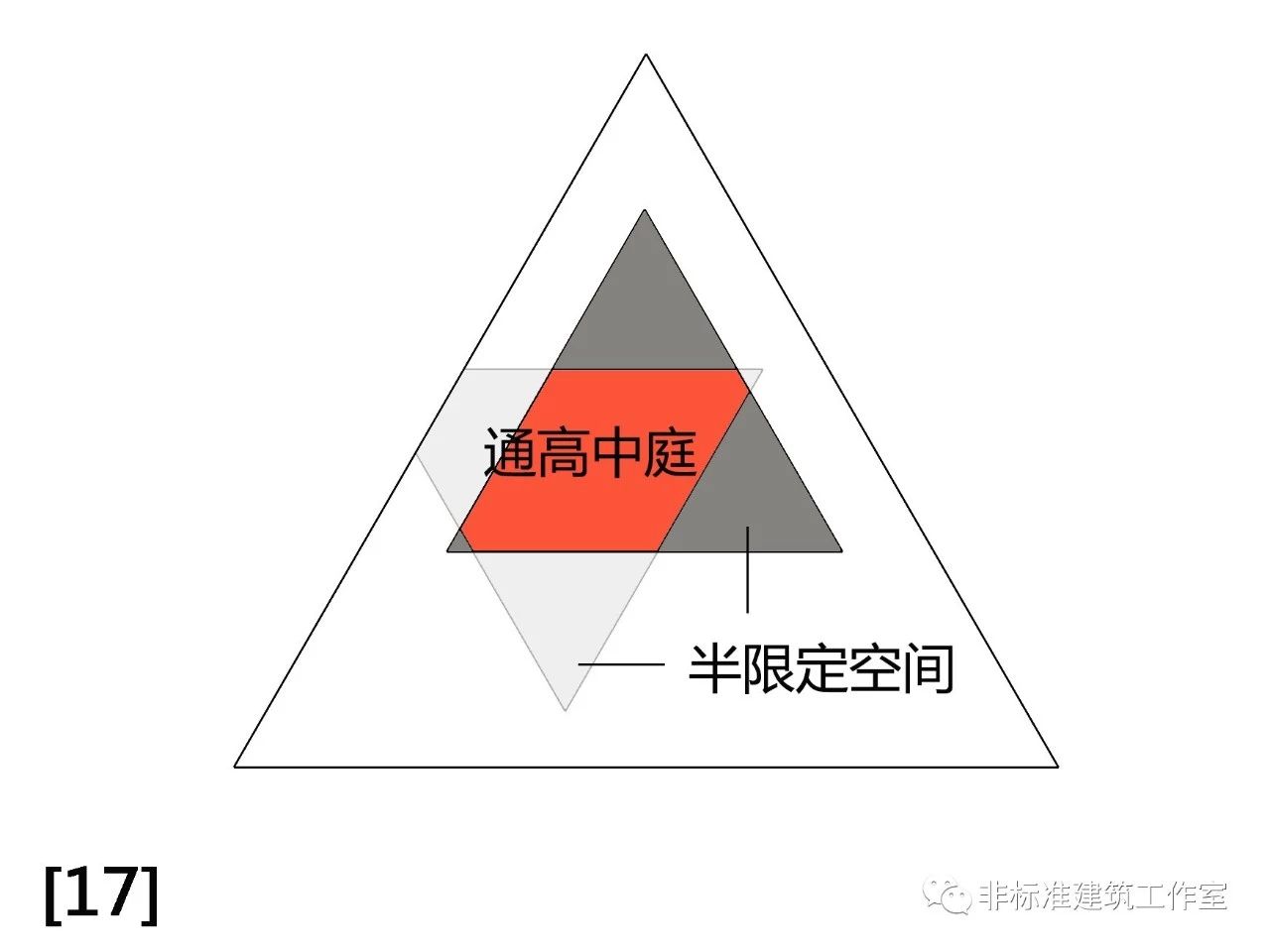

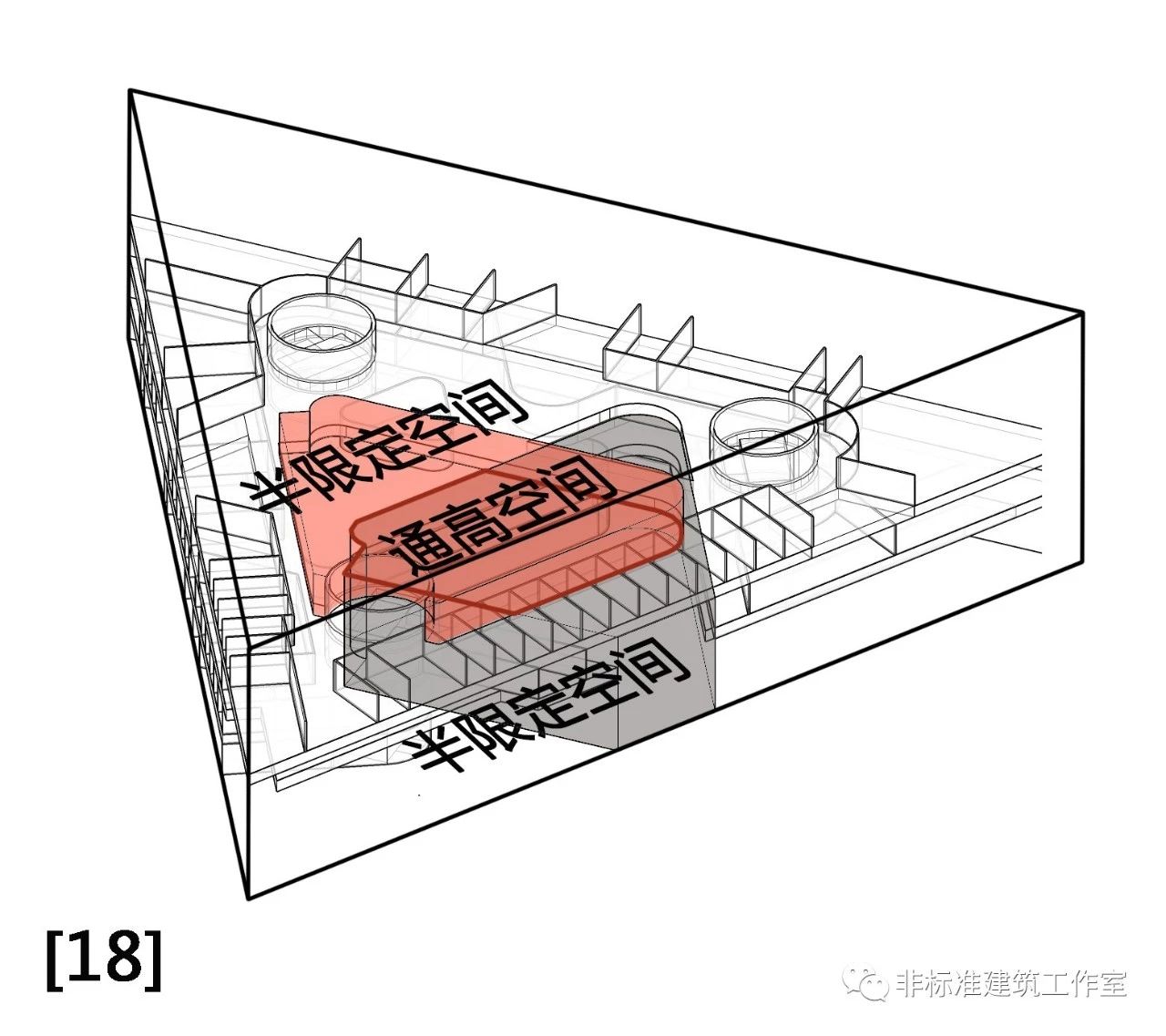

上下层就形成了四个两层通高的半限定空间和一个全部通高的主要中庭。






三层中庭顺时针旋转60°。
旋转出来的空间很好用,依附在大中庭旁边,被上层中庭边缘限定出空间,可以用作学习交流和独处的开放平台。

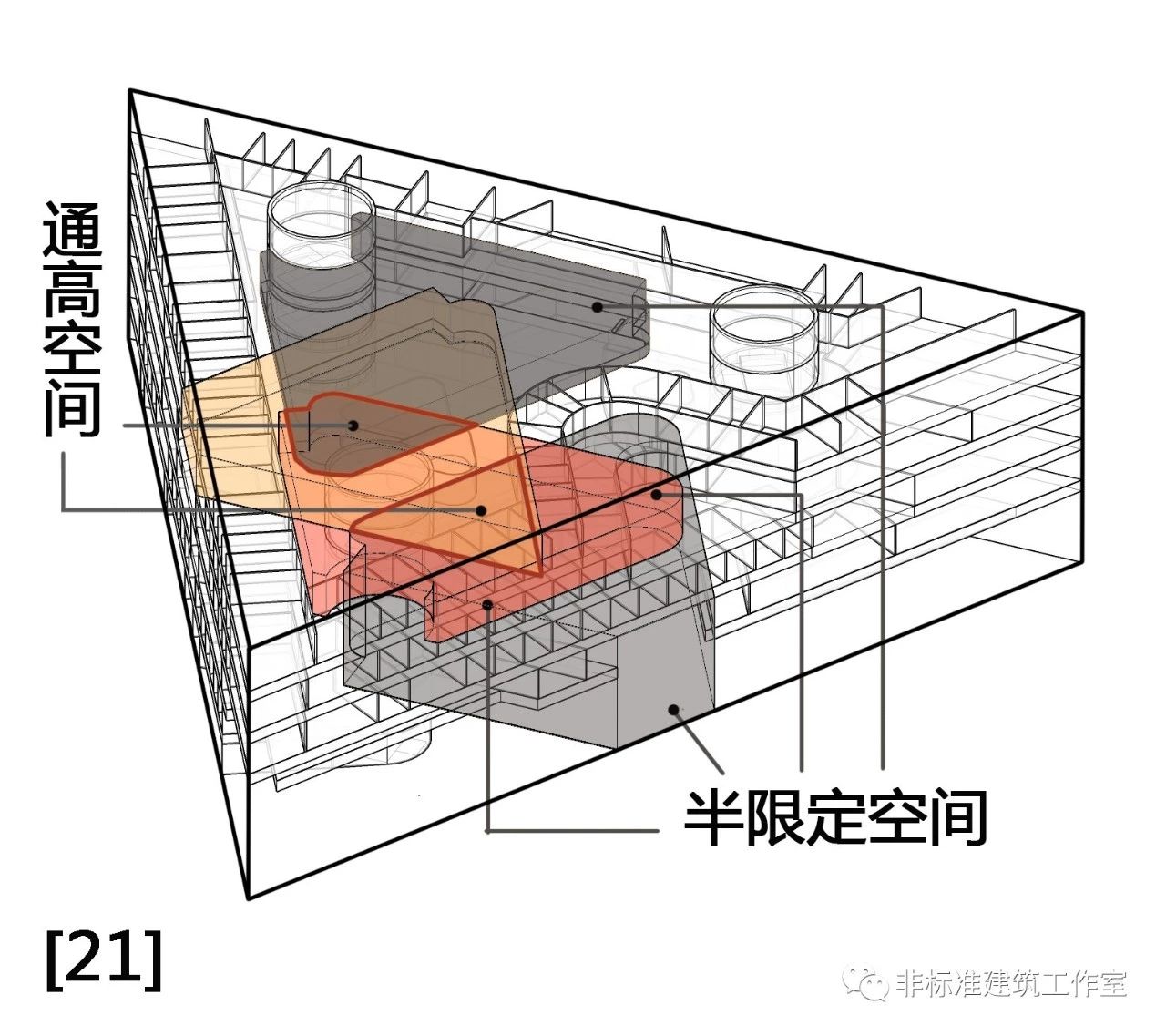

每层的中庭都旋转了60°之后,就得到了许多不同通高层数的空间,并且不同半限定空间之间视线都通过大中庭联通。




中庭还是那些个中庭,面积也还是那些个面积,只是转了一下之后,多出了很多很多的空间层次。

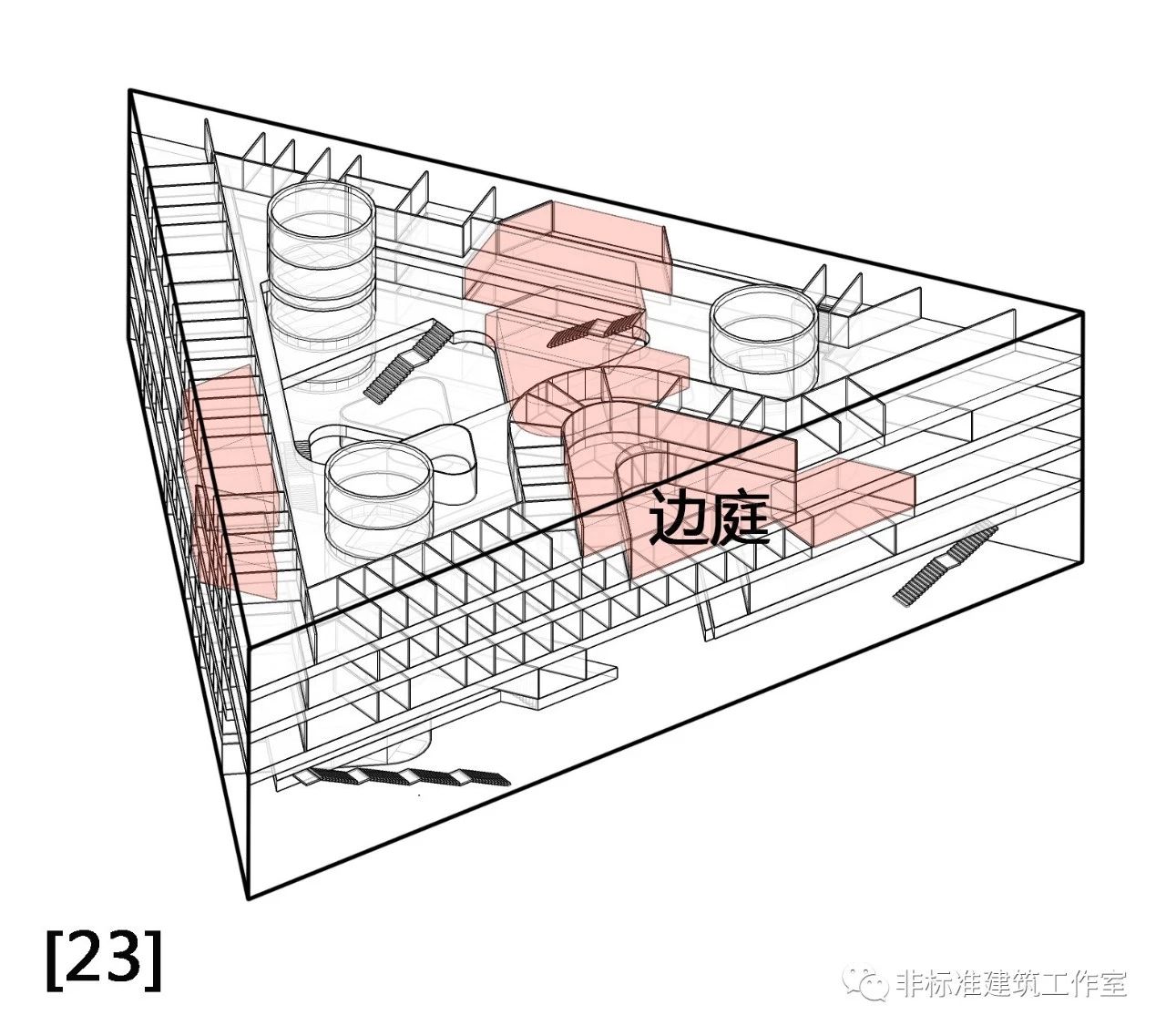

最后,加入边庭
使中庭能向外部环境渗透。

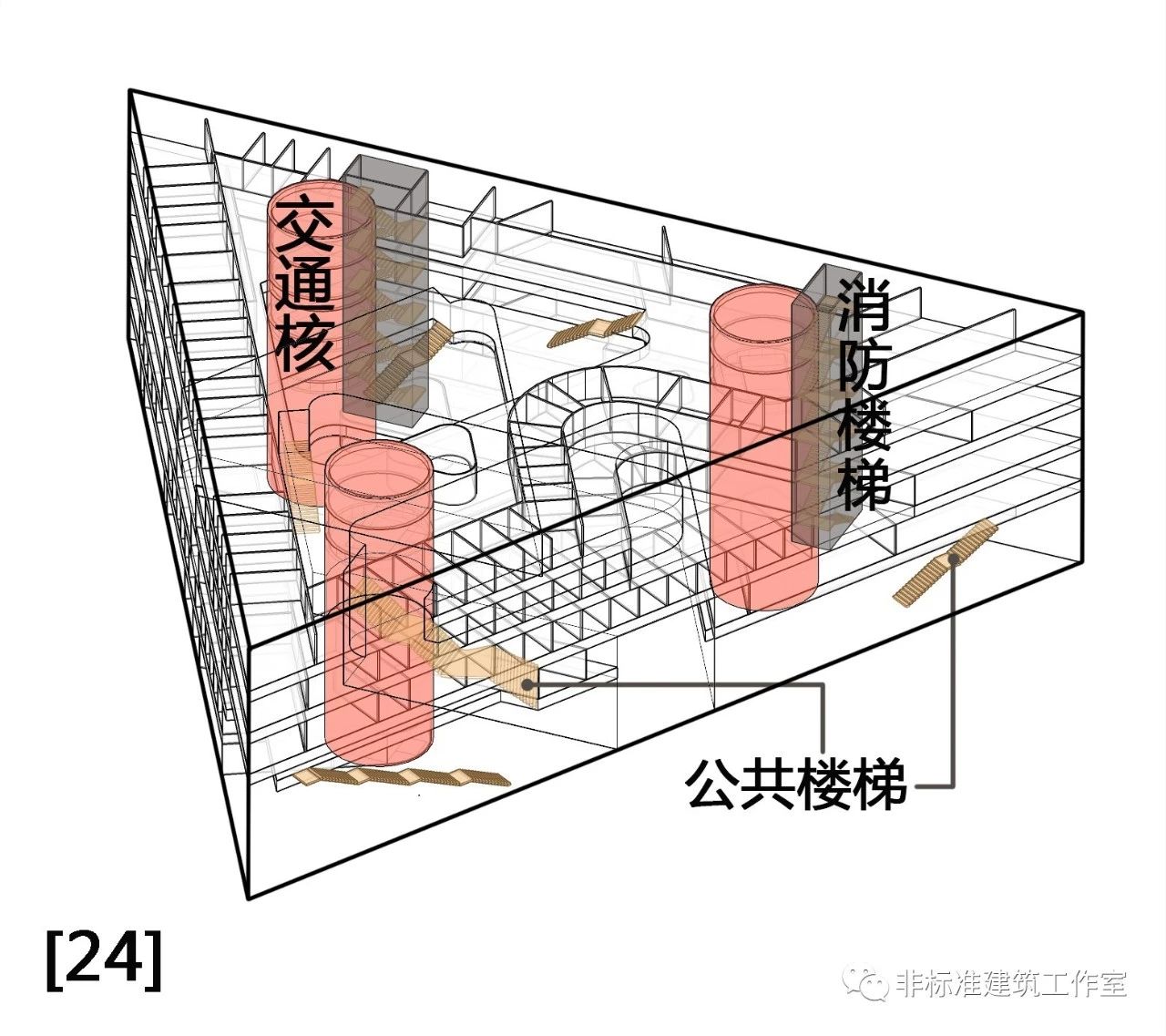

加入公共楼梯和交通核
在此基础上加入公共楼梯,流线也自然随着旋转的中庭流畅了起来。在等边三角形的三个顶点处置入了三个交通核,无论中庭怎么旋转,平台都有交通核与之连接。




再盖上和内部空间同样构图元素的三角呼吸表皮,建筑就完成了。
乍一看和进化前的建筑没什么两样,但是内部空间丰富地让人嫉妒。




最后看一遍完整生成步骤。




重点是,这样进化后的建筑拥有一个并不“浪费”的空间,更不会多花费预算。
中庭还是那个中庭,只是抖了个机灵,就成为了网红。




好了,最后再复习一下:
这个招式是什么?
转!一!下!

虽然我们不知道建筑师到底是怎么鬼使神差的想出这招儿的,但既然他想出来了,我们就不要浪费了。
答应我,下次记得用,好吗?



本文感谢大师姐林雅楠的文案撰写和指导

本文图片
[3][4] [8][10]来自
http://blog.sina.com.cn/s/blog_1544f8b0c0102xlnn.htm

其余分析图与动图全为作者自绘,转载请注明


非标准建筑工作室著作权所有
允许转载,禁止修改和演绎
转载请联系微信:linxiaowu3513
