你们都知道，自信是人类最大的仇敌。 莎士比亚 《麦克白》
怎么样才能表现的像一个成熟建筑师？ 最简单的，无论聊什么都以 “现在建筑业不好干啊~”开头。
注意语调要轻，以聊天对象刚好能听见为准；语气要无奈且坚强，配合眉头紧锁、缓缓摇头效果更佳。
但说实话，就算把眉毛都拧成了麻花，建筑师也很难得到同情，因为我们并不是食物链的最底层。 你抱怨的熬夜加班，你牢骚的甲方变态领导冷酷，你忿忿的尾款拖欠设计费太低，甚至你无奈的大环境不好小环境疲软，其实都没有让你衣食不保、揭不开锅。
只不过是没有达到你想象中的暴富人设。
毕竟，我们这个行业里最不缺少的就是各种各样的“成功传奇”——什么顽劣少年一夜爆红、自学成才横扫千军、设计鬼才月入百万等等。 总有一款适合你。
于是，怎么摆出个销魂的设计pose，成了比设计本身更令人兴奋的事！ 没有普利兹克的命，却得了全身普利兹克的病。 oma的分析图、妹岛的小黑人、盖里的软件、伊东的模型，特别是再来个哈迪德这种没有建成项目就得奖的，更是一针鸡血直冲脑门。
且不说普利兹克，1000个建筑师里能有一个成名成家的就算不错了，倒掉的那999个各有各的奇葩死法。 说白了， 你可以选择怎么死，就是不知道怎么活。
比如下面这个死亡任务书。 字面很简单： 在一个长250米，宽30米的基地里设计一个500户的公寓楼。
这个世界上的很多东西都不复杂，但致命。 就像这个设计。
排个单廊式的长这样 排个内廊式的长这样 这特么什么鬼？ 不就两刀片吗？ 是暗示我一片寄甲方，一片割自己吗？
这个时候你说哪个普利兹克pose能救你？ 围观你怎么死的倒是有可能。

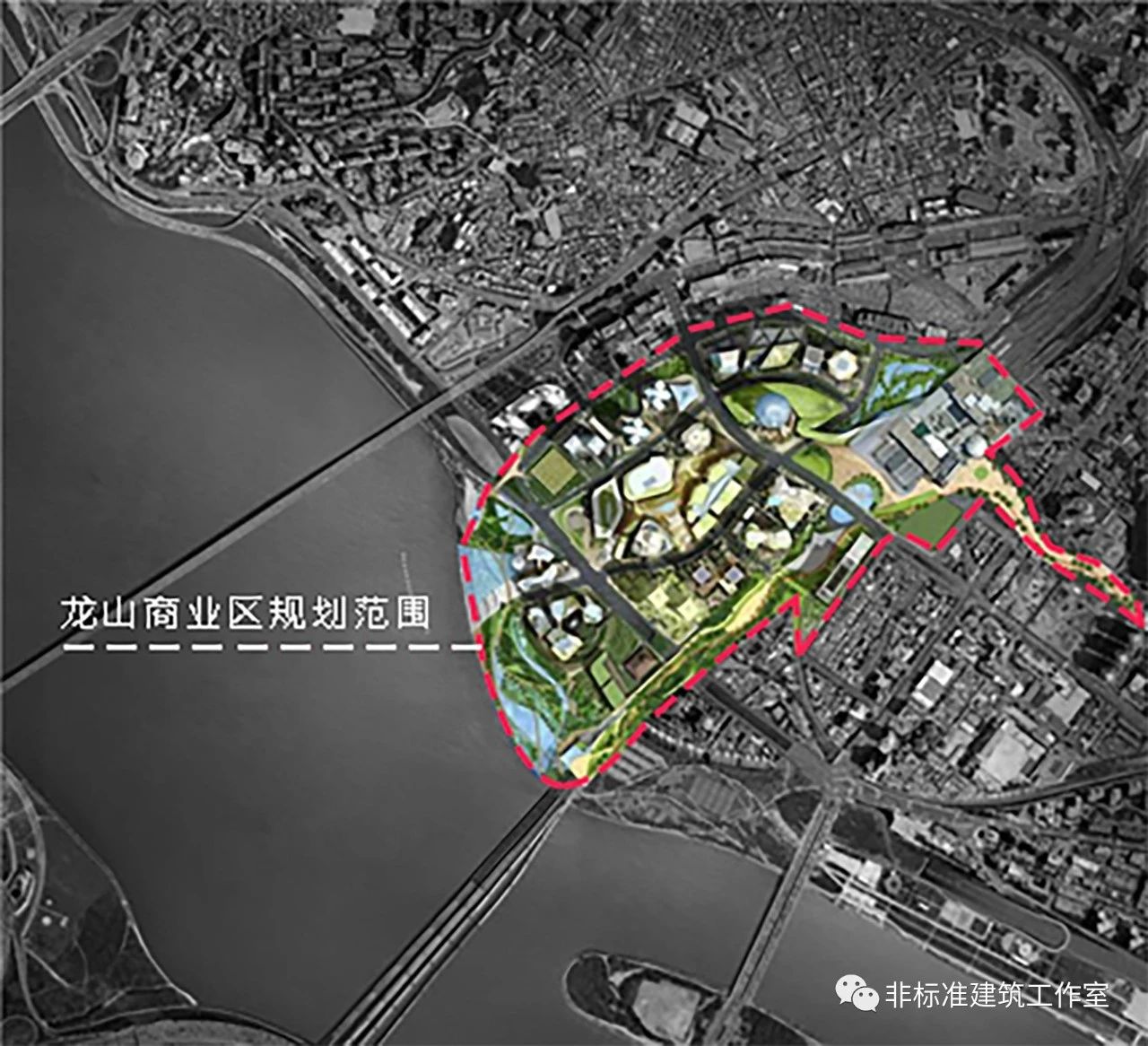

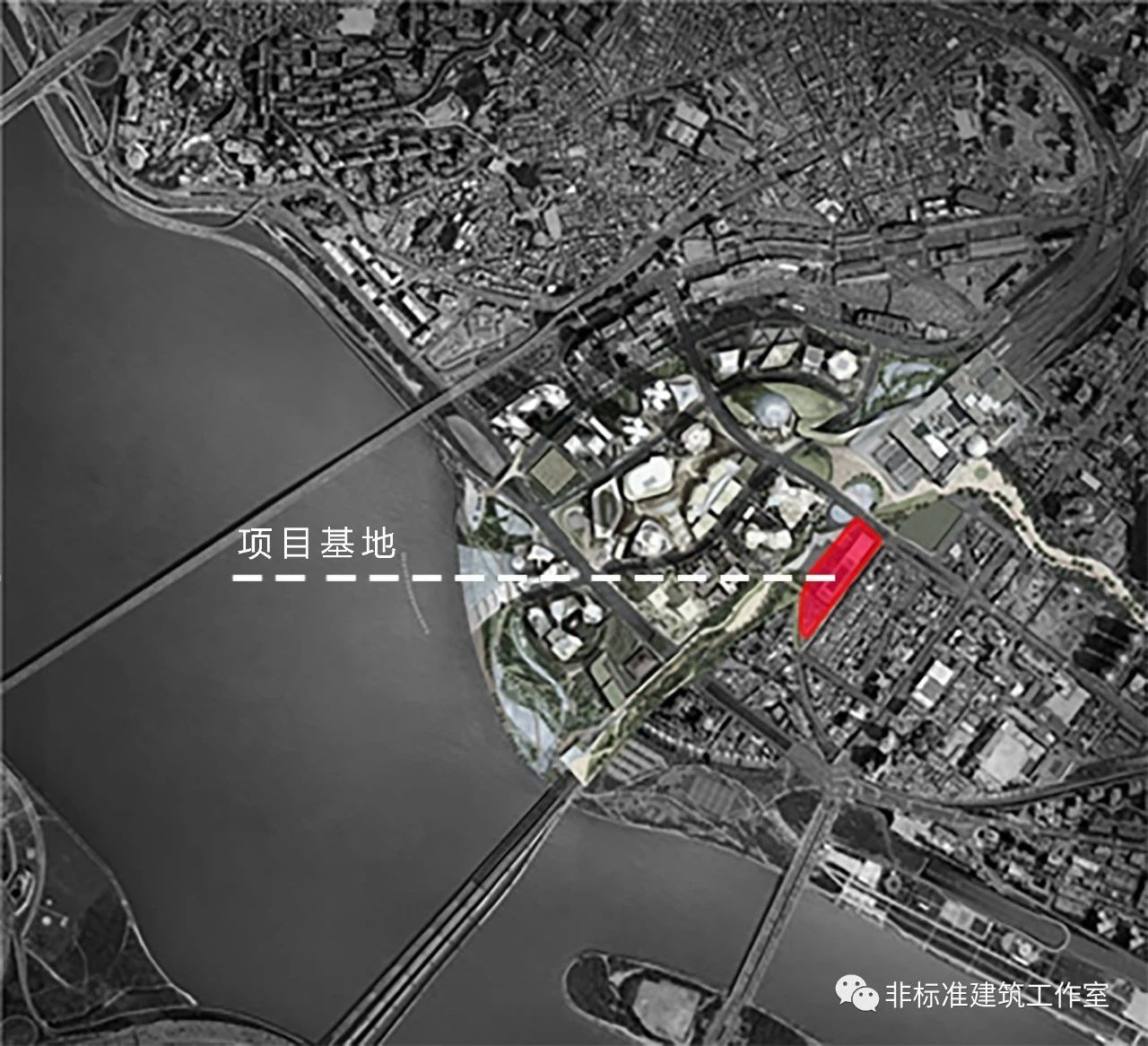

我不是在开玩笑。 这个项目位于韩国首尔龙山国际商务区，你要是经常浏览建筑网站，就应该知道泡菜人民请了多少建筑大师来建设这个CBD——总体规划是里伯斯金弄得，在里面盖房子的都是SOM、mvrdv、big这个level的——真·神仙打架系列。

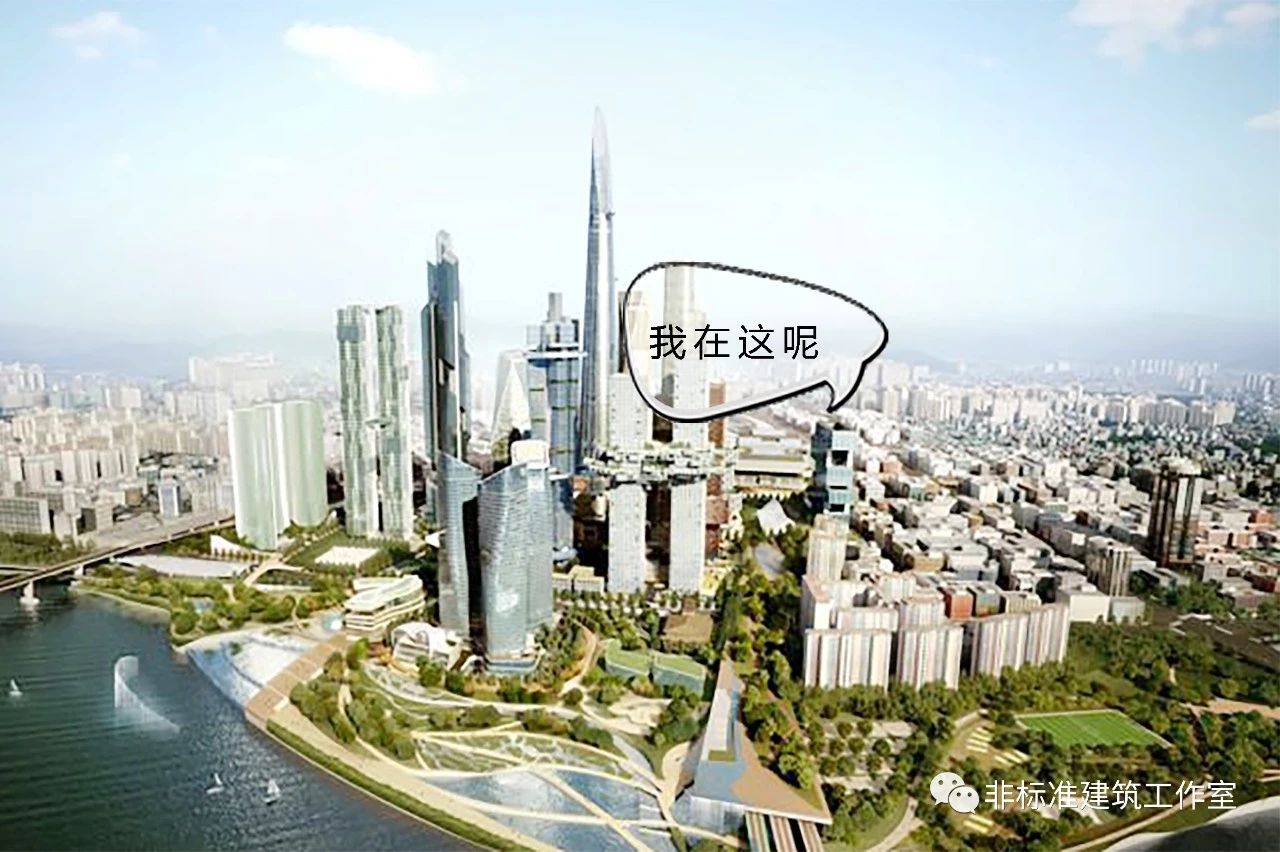

而我们的这个死亡地块就位于龙山CBD的—— 边缘上。 连个正经名字都没有：地块编号R6，于是就叫R6项目。 虽然不受待见，但里伯斯金大师定的规划条件却一样都得跪，比如不能低于100米。

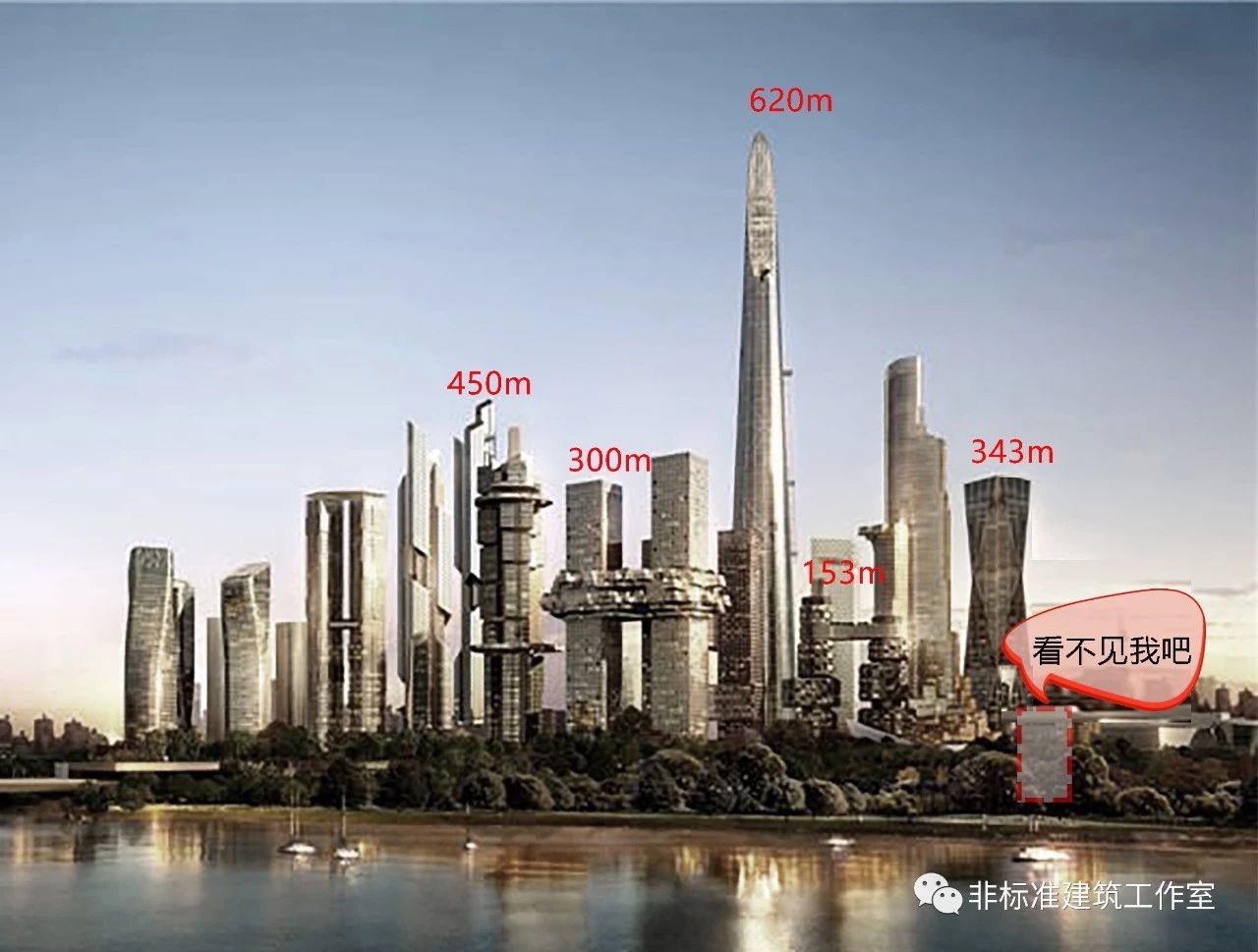

所以，现实就是你做的再好也不过是旁边一群大佬的跟班，但如果你做不好——那就等着被围观群嘲吧。 当然，你还可以直接选择放弃—— 以自杀抵抗他杀。
如果不想死，那就只能跪着活下去。
收起所有的理想理念理论支撑，这玩意儿现在就一个问题： 怎么把这个刀片地上建个楼，还得至少100米？

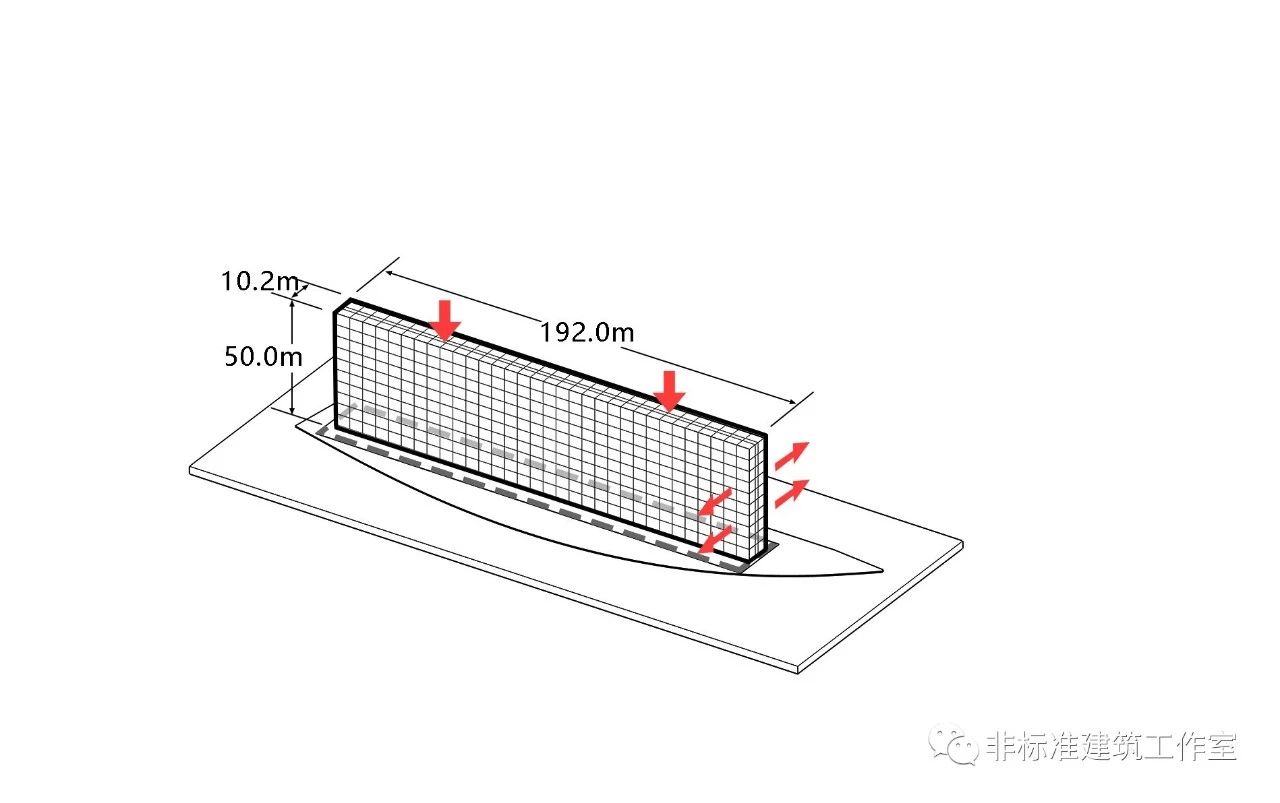

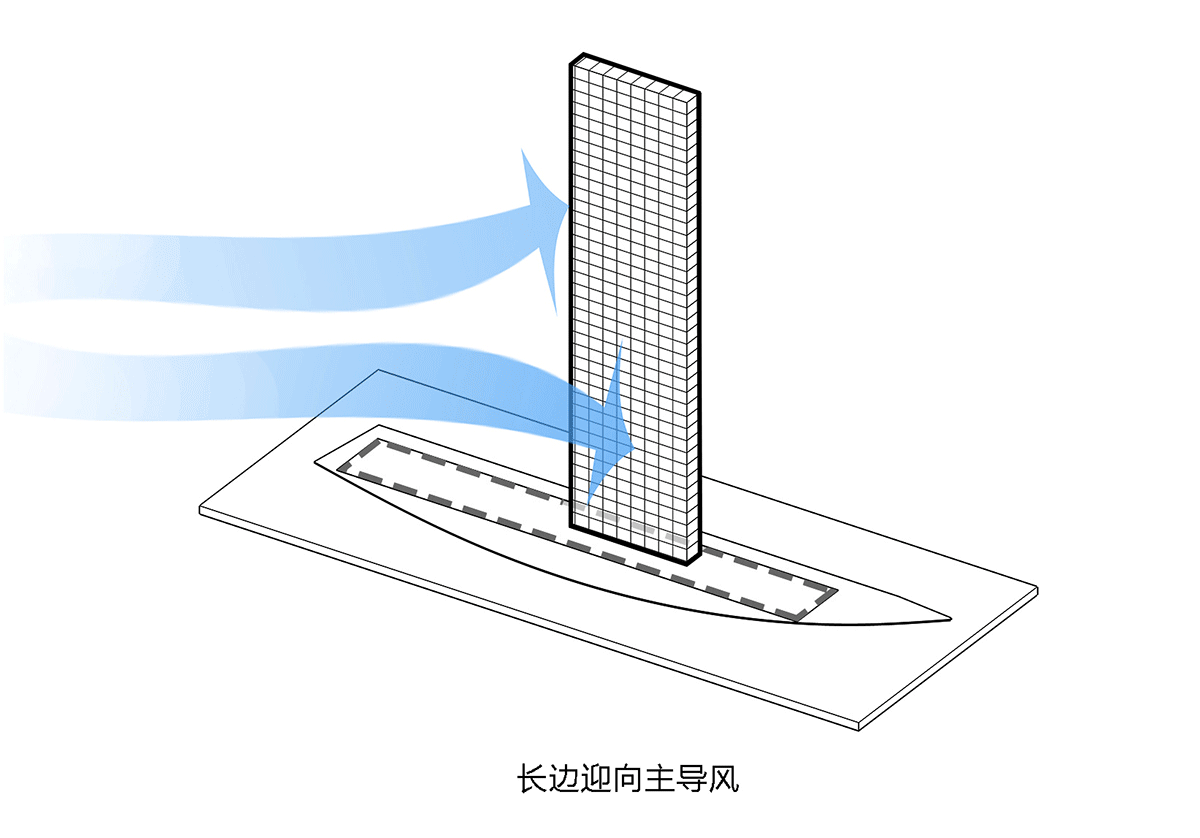

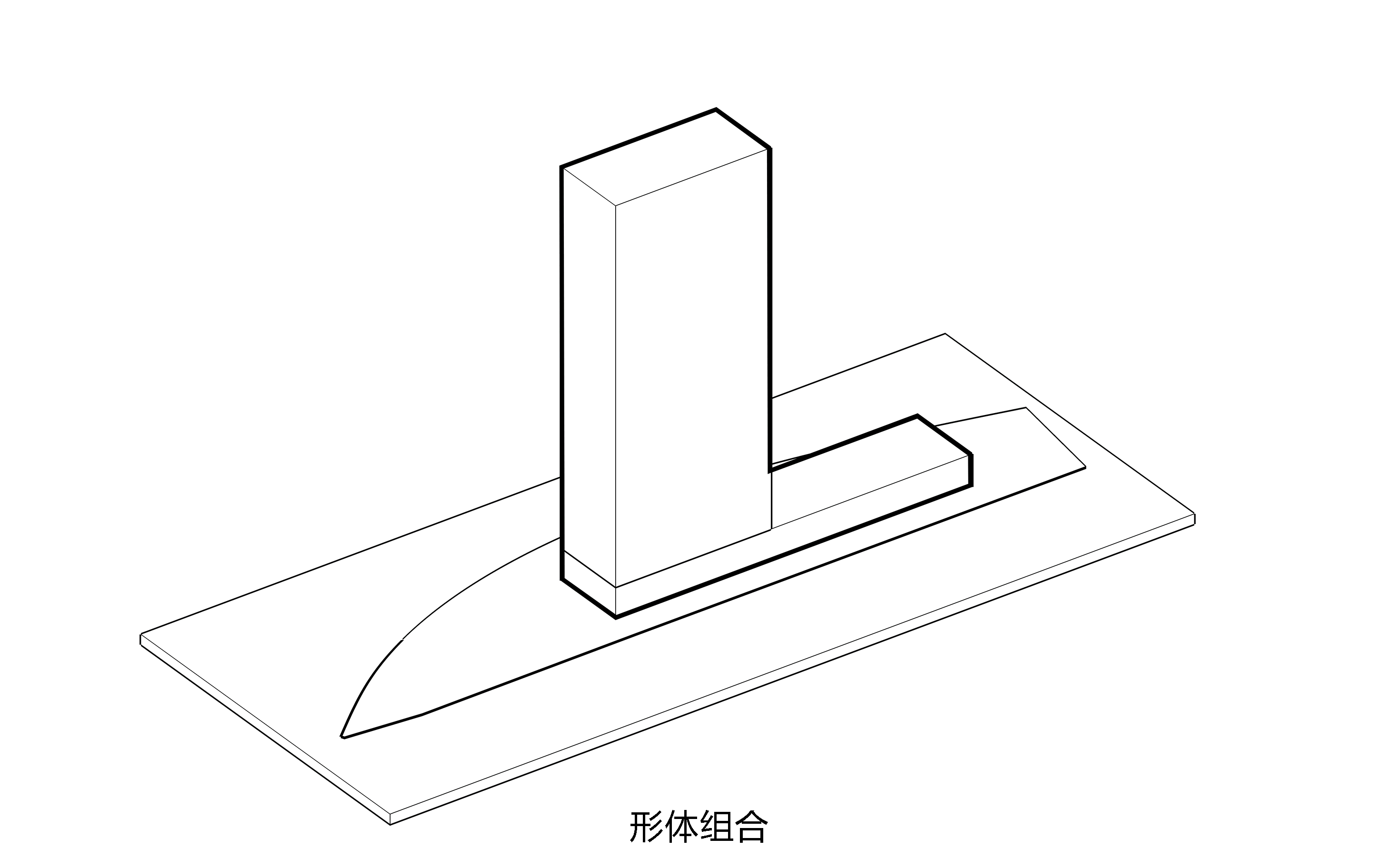

首先，让我们把这个刀片立起来，符合了规划要求再说。
但现在这个小身板，192米的大个子才10米进深，吹口气儿就能倒了。 那怎么才能吹口气儿不倒呢？
重点来啦！ 答案就是您往里面吹气儿啊~ 基本原理等同于吹气球。 我国民间也管这种行为叫做“打肿脸充胖子“。

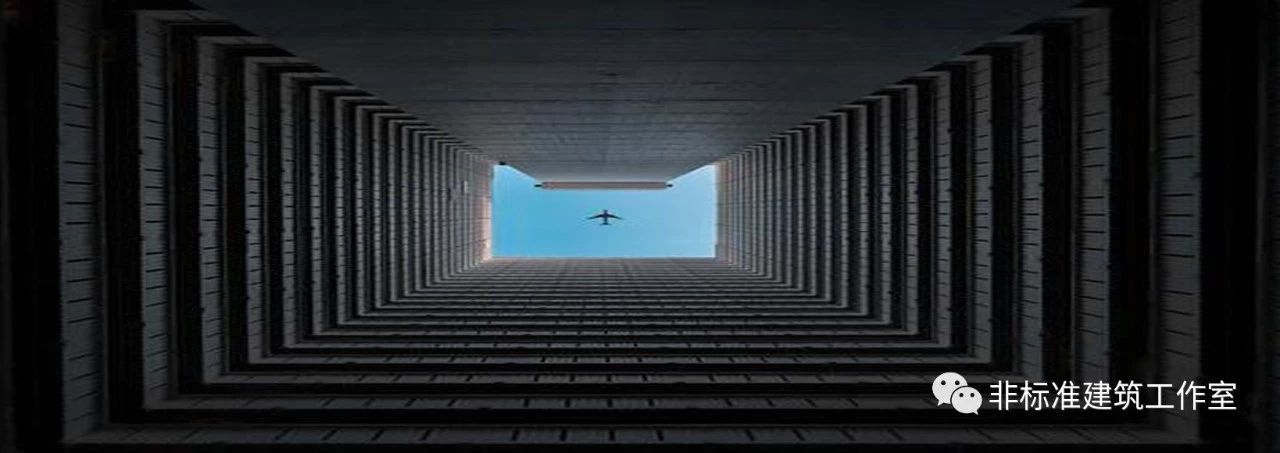

可吹了气的建筑也只是虚胖，不是strong。 一个高宽比20:1的天井，那不就是个烟囱吗？
好了，让我们打起精神， 继续为采光和通风奋斗！

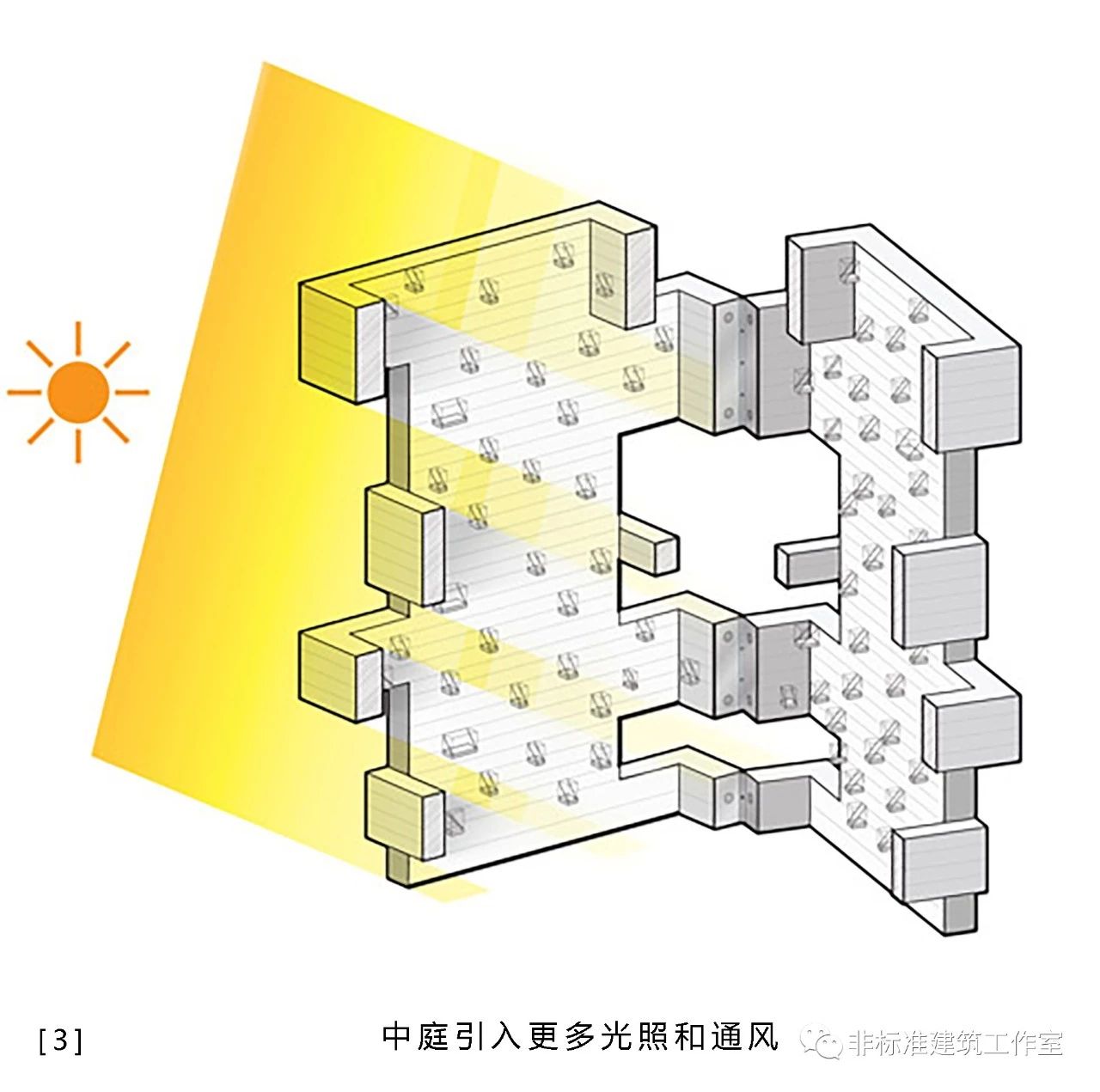

如果一个人上下一样粗，有点虚胖，身材像个烟囱该怎么办？ 还能怎么办——游泳健身了解一下？ 建筑也一样。 减掉肥肉，增长肌肉，凹凸有致就是好身材。 把建筑分组成再错动拉伸体块，让光线从不同位置进入庭院。为了让建筑身材均衡，东西两侧同时拉动。

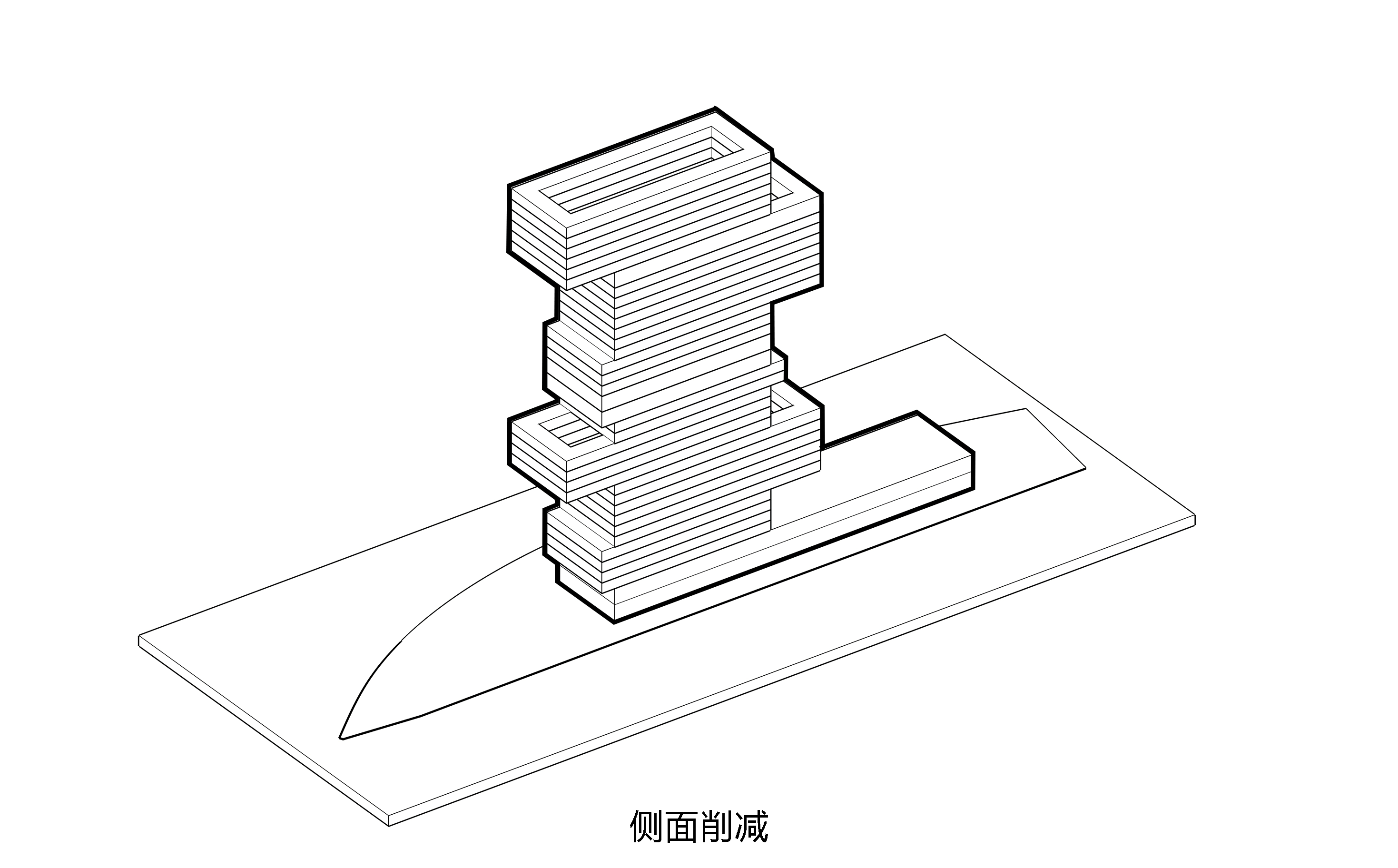

拉动后去除建筑侧面部位遮挡的体量，进一步改善通风和采光。

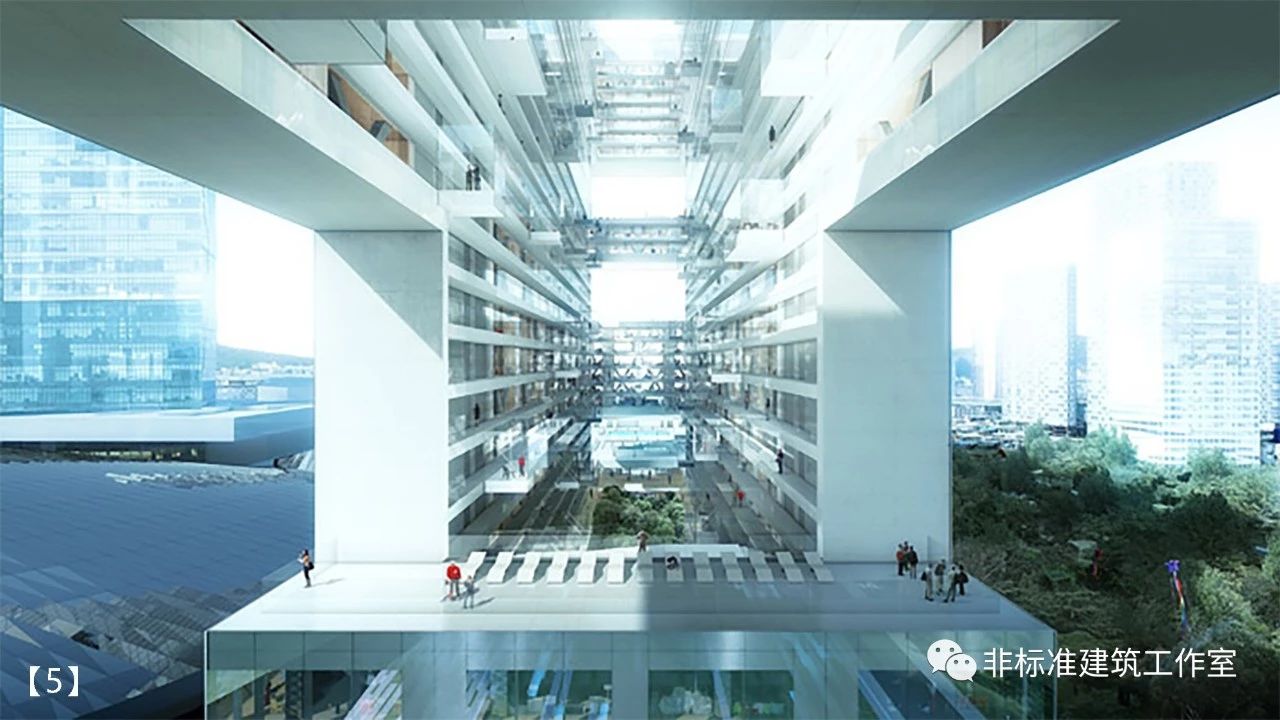

至此，建筑原有的一个高深庭院被成功划分成了七个多层建筑浅庭院。

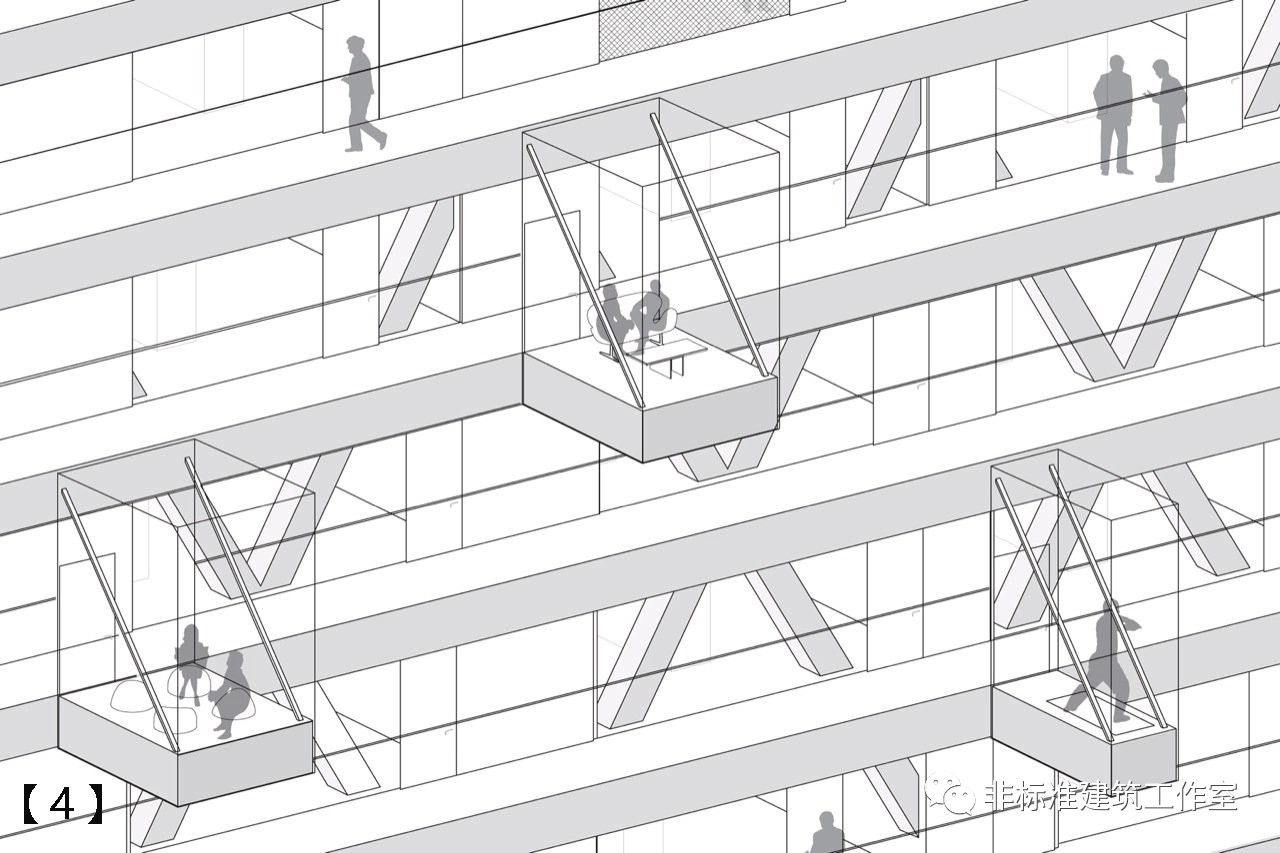

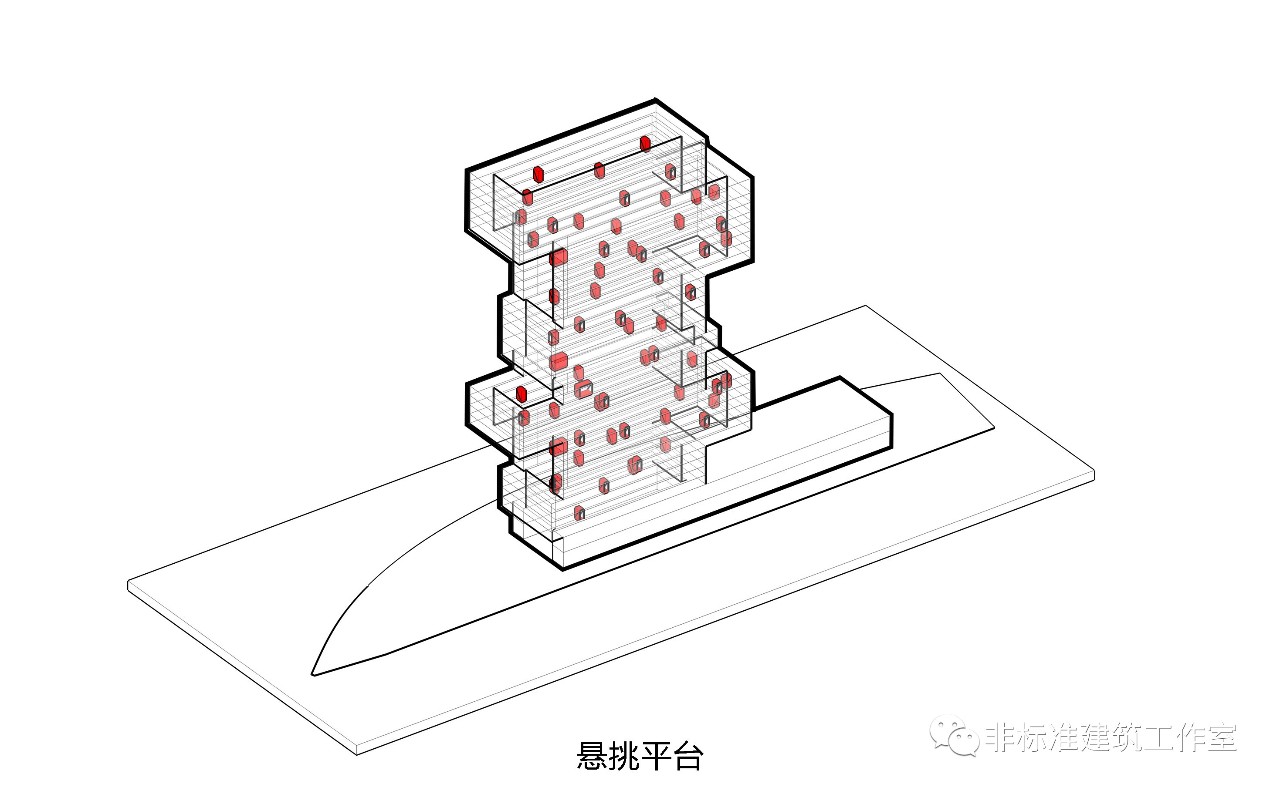

有了光线充足的庭院，在庭院周围设置促进社交活动的挑台以及屋顶平台——不过这里真的忍不住要吐槽，这些所谓的社交小盒子，真的不是因为户型太小所以搞了点公共客厅吗？
不管怎样，不管牺牲了多少idea，跪了多少条条框框，方案总算完成了—— 这就是由REX设计的 首尔龙山国际商务区“R6”项目。
站在一群神仙方案旁边也不算丢人了。
但最后还有一个重要问题没解决—— 您的好友结构师正提着七尺长刀赶来。
鉴于结构小哥都是严肃正经的理工直男学霸，所以下面这段也很严肃很正经——请大家谨慎食用。

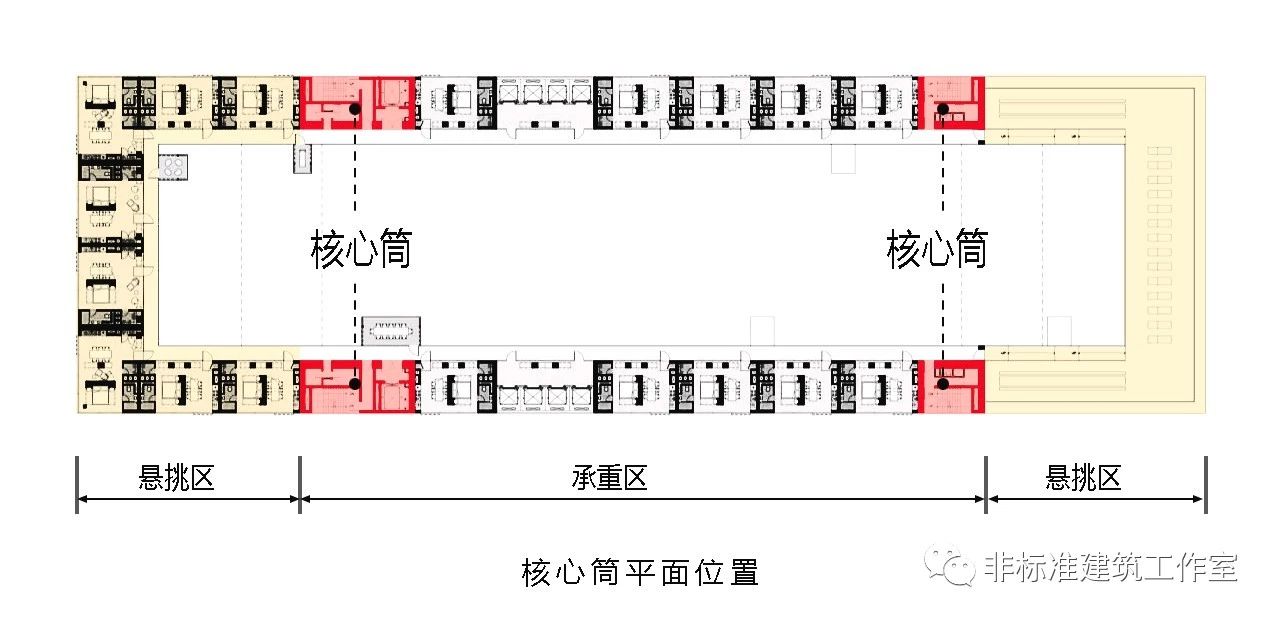

1.先明确建筑的受力分布特点。建筑的造型使建筑体量分成悬挑区和承重区。
2.悬挑区和主体承重区的交接位置所需要承受的负荷非常大，因此在主体承重区与悬挑区交接处设置竖向核心筒，厚重的核心筒为悬挑体量提供坚实的支撑。
3．再结合核心筒布置建筑的竖向交通。

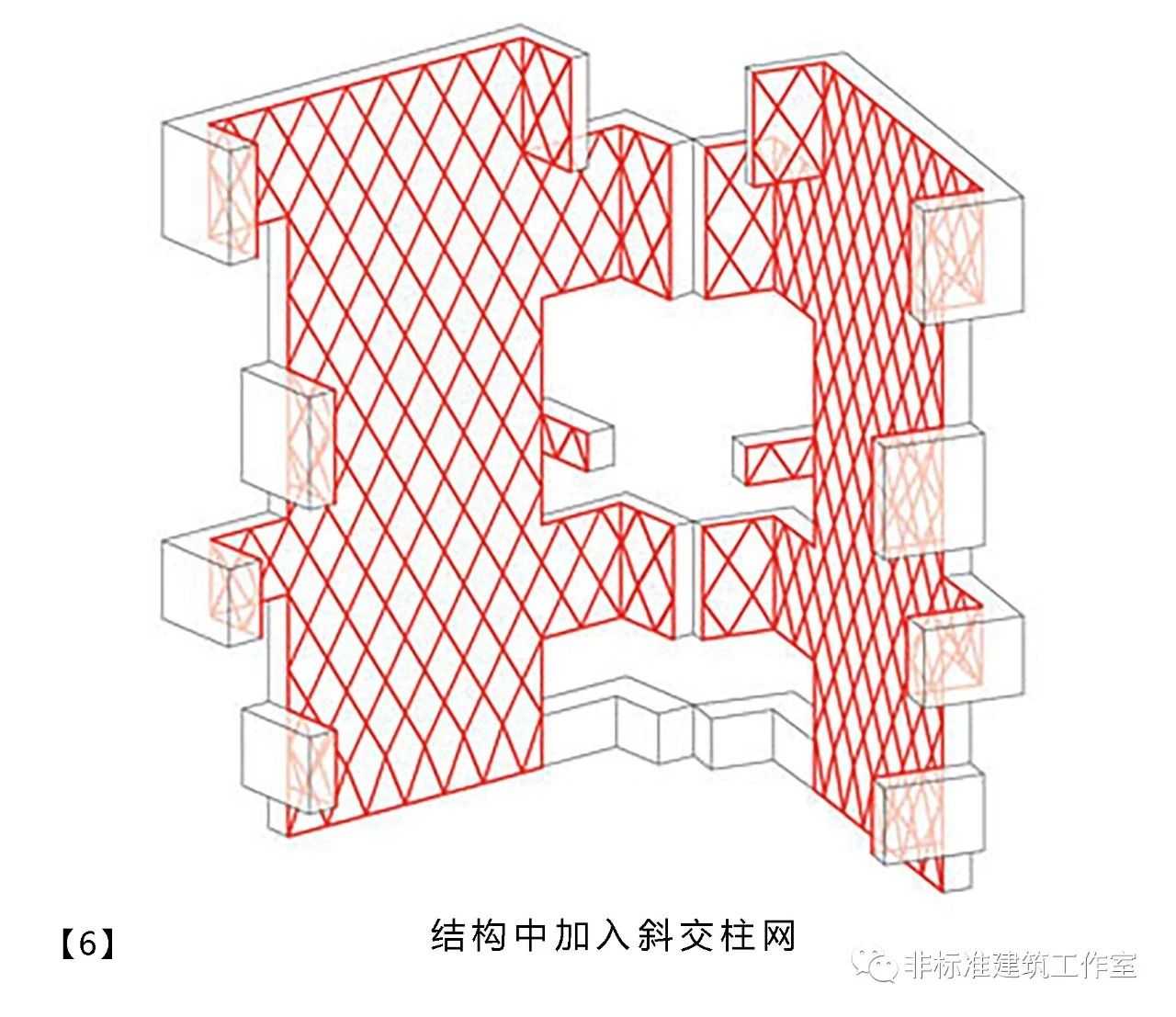

4.如何解决巨大悬挑体量的受力问题成为了设计的又一个难题。常规的框架结构无法支撑这么巨大的悬挑，因此需要加入斜向的拉接构件。

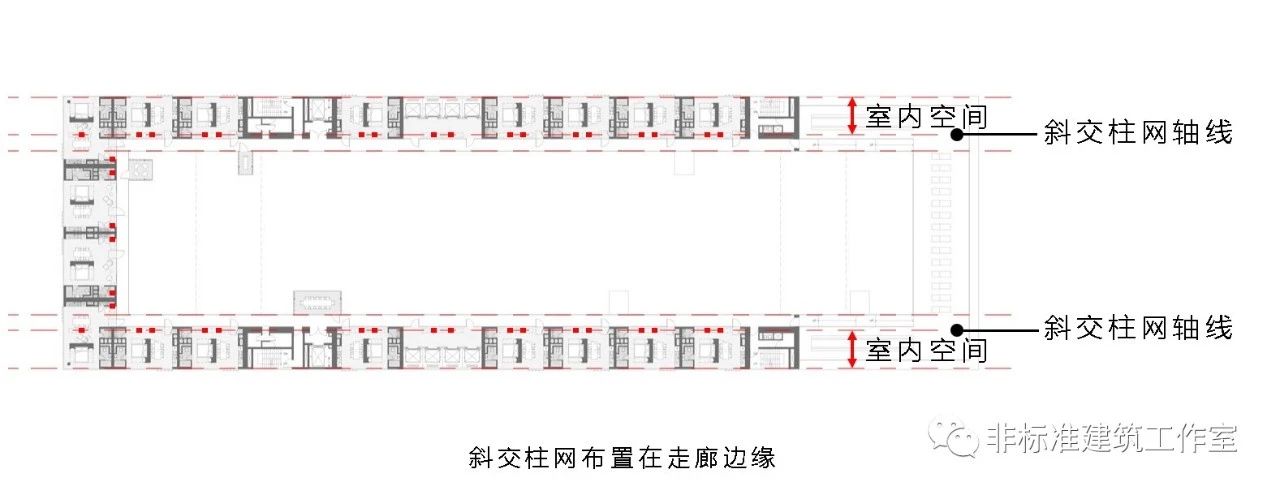

斜向的拉接构件组合成网格，从建筑主体延伸到悬挑部位，主体拉起每个凸出的体量。为了减少对室内空间的影响，斜交柱网布置在内侧，靠近走廊的位置上。

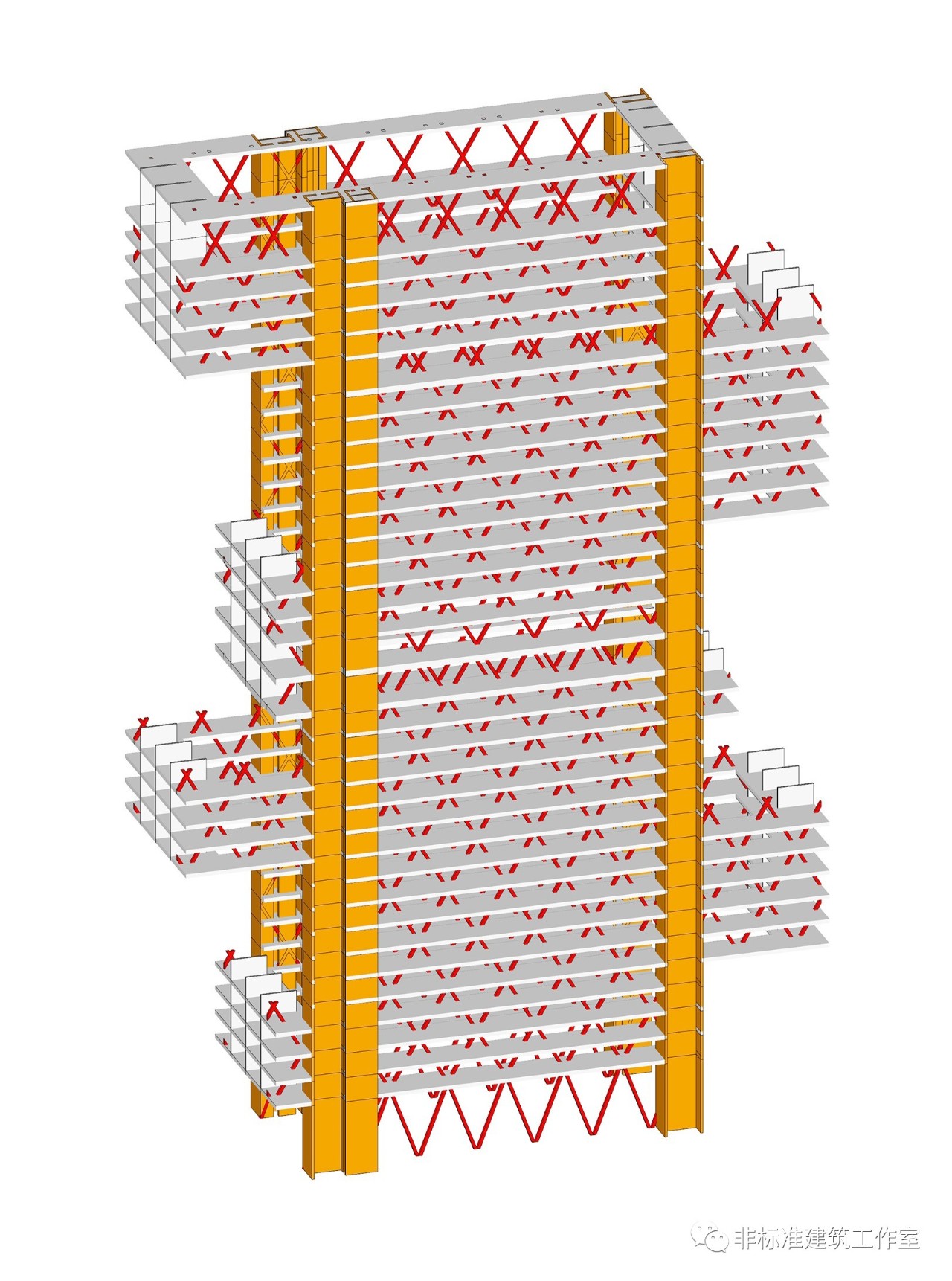

斜交柱网+核心筒的巧妙布置，共同解决了建筑的悬挑难题，核心筒和斜交柱网的组合逻辑如下：

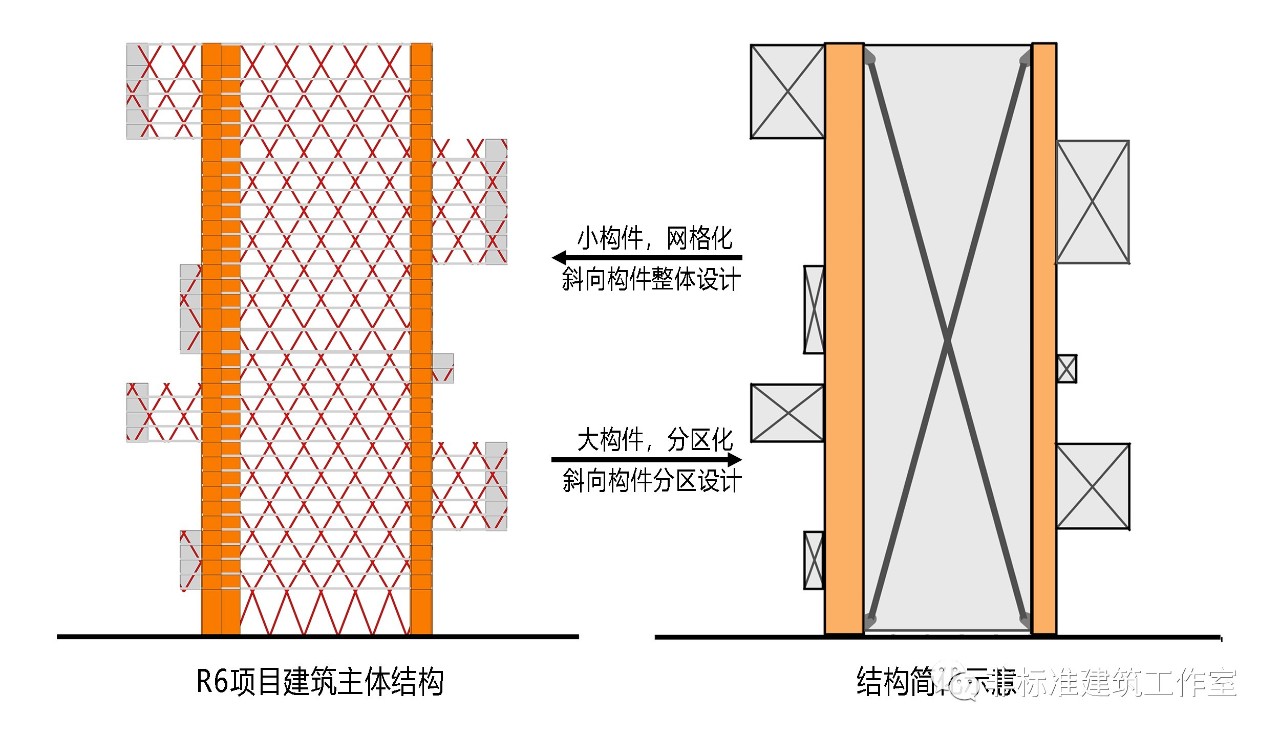

我们把这个看起来非常复杂的结构组合根据其受力分布进行简化，让大家便于理解：
在这栋建筑中为了增强结构的整体性，建筑师将承重区的斜向结构和悬挑区的斜向结构进行了整合，两者通过核心筒的连接合为一体，斜向结构的网格化缩小了构件的尺寸，减小了对室内空间使用的影响。
还有什么可说的，继续跪吧—— 让我们跪谢结构师仗义出手~
现在是不是越看这个方案越顺眼啊？ 其实我一直也想说服自己这是一个完美的设计。可是建筑体块的拉伸和分组，以及结构的网格化都使得每个户型都必须严格遵循网格化的平面——换句话说，这栋楼里的户型都是且只能是个火柴盒。

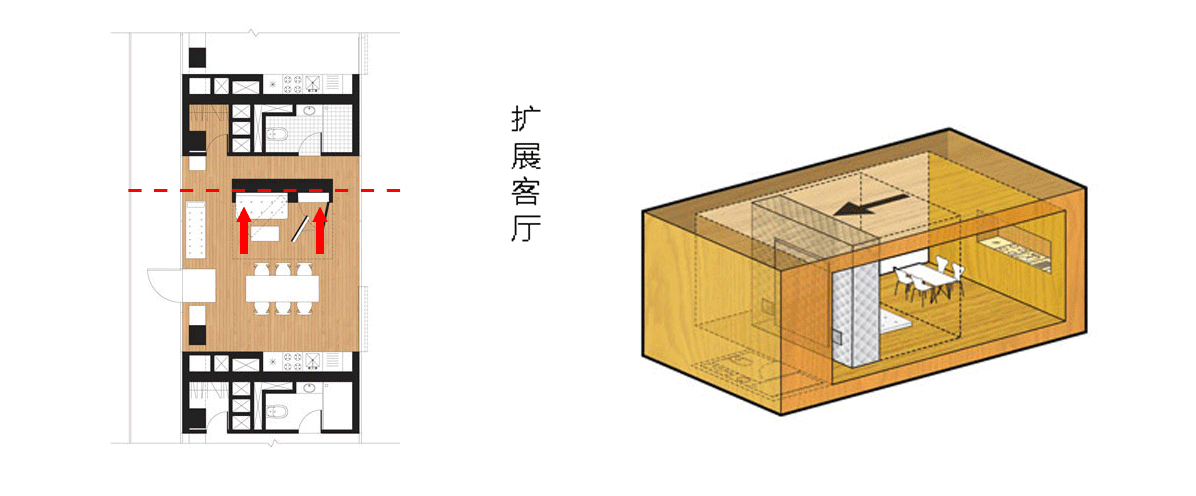

如果说前面所有的妥协都还算跪着活下去，那对户型的妥协就真的是跪了——只是把分隔卧室和客厅的墙体设计成了可移动和具有收纳功能的形式，象征性的抢救了一下——基本就是放弃治疗了。 这点八袋漂白粉也洗不白的。
最后看一遍完整的设计过程：
这个方案没理念没理论没理想，每一步都是在挣扎妥协跪，唯一的追求就是“活下去”。 最终的结果也不是喜闻乐见的逆袭成功大团圆，缺点瑕疵都很明显。 但这可能就是大多数建筑师的日常。 笑着、哭着、跪着、跑着、努力着、坚强着—— 活下去。
恩格斯说过：“每一种新的进步都必然表现为某一种神圣事务的亵渎，表现为对陈旧的、日渐消亡的，但为习惯所崇奉的秩序的叛逆。“ 这大概是所有伟大艺术家的本质，只有砸掉铁链才能得到全世界。
但不是每一次亵渎都是进步，不是所有的秩序都叫枷锁， 也不是所有伟大的建筑师都是伟大的艺术家。 让建筑能够被建造起来是每一个设计者的基本素养，再不食烟火的建筑师也得尊重这一点。
毕竟，92岁的多西和88岁的矶崎新已经证明， 活下去，才有可能伟大。
