老梁说SU：如何运用SU、CAD和PS快速设计?你可能不知道的快题设计。

**深圳老梁** · 管理员|**深圳老梁** 发表于 2012-5-7 12:38:57

最近论坛建模风气不盛，即使偶见建模练习，亦局限于小玩意的构建。刚好老梁这几天从繁重的站务管理脱身出来，为了大家能真正地把软件和设计结合一起来学来研究，所以把以前在subbs发过的帖子重新整理一下，发上来和大家一起探讨。

请大家积极参与E拓建筑网第二学堂！

本帖主要讨论的不是“如何使用软件本身”，而是“怎么运用软件去做设计”。

   大抵在我们说快题设计的时候，绝大多数的人都会想到手绘、草图这些词汇。不错，现在无论是大学的课程快题考试，还是研究生的入学快题考试，或者还是求职时的应聘快题考试，无不例外的选用了传统的徒手设计徒手出图的方式。这种方式以运行多年了，有它的内在合理性，但也有一些局限性。在设计软件快速发展的时代背景下，特别是草图大师SKETCHUP的出现，让在计算机上进行实时设计、交互设计的构想有了实现的可能。无疑，在计算机上进行设计，是省时省力省事的一个过程，在实践项目中可以和客户“短平快”的交流，体现出新一代快题设计的优势。当然，在这里面，有“设计能在计算机直接进行吗”的争论。我的理解是：可以用纸笔手绘设计，亦可用计算机（有合适的设计软件）设计，因为无论是纸笔还是计算机（软件）都是工具而已，设计最终在人而不再工具。事实上，我相信很多朋友现在都是在计算机进行设计了。

   在这种“在计算机也可以做设计”的认知下，一些思维活跃勇于探索的老师开始在大学设置课程，进行教学了。在这些老师当中，华中科技大学的倪伟桥老师无疑是其中的佼佼者，他在国内大学率先开了“计算机辅助快速设计”的课程。相信很多朋友在大学都有“计算机辅助设计”的课程。从字眼上看，两者的差别就是又没“快速”二字，从内容上来，两者却有完全不同的出发点。前者着重于“利用计算机辅助设计软件来进行快速设计”，突出“设计”；后者其实就是介绍讲解“计算机辅助设计软件怎么操作使用”，突出“软件”。

   当我有意识的把几种软件组合在一起进行快速设计，真是受益匪浅。这让坚信了一个理念：“你会什么不重要，你会用这些做什么才重要”。

   在当时的课程中，我已大五了，老师基本上不怎么上课了，其实也不必老师上课了，老师主要向我们传达了这个理念，私下叫我们自己去琢磨怎么能快速设计（如一般快题那样4—8小时之间），然后期末进行一个4小时的快题设计。当时没规定用什么软件，反正就是能出一套完整的概念方案图纸就可以了。

   其实，这个课程的出发点是“快题设计”，但它的归宿点是“快速设计”，引导我们怎么样去运用各种软件进行又快又好的设计。

   下面是我琢磨的如何运用SU、CAD和PS快速设计的成果，和大家一起分享。后还附有我期末考试的快题设计（4个小时）图纸。这个题目还有一个合作者。（限于当时设计水平有限，设计出来的东西不是很好，请看我们的理念、流程即可）。

**深圳老梁** · 管理员|**深圳老梁** 发表于 2012-5-7 12:45:09

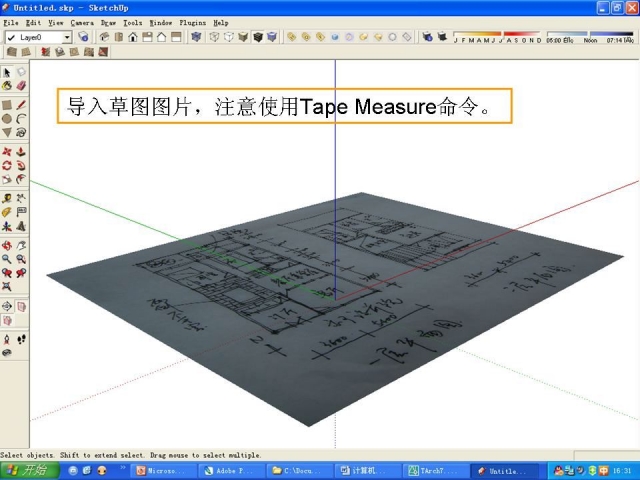

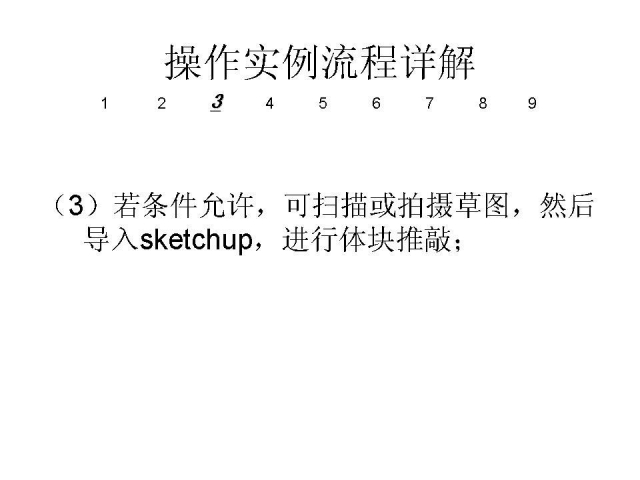

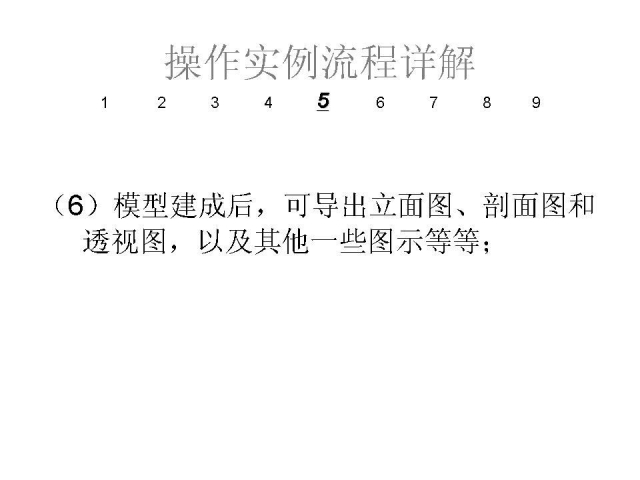

（思考）计算机辅助快速建筑设计操作实例

**深圳老梁** · 管理员|**深圳老梁** 发表于 2012-5-7 12:46:41

接上：

**深圳老梁** · 管理员|**深圳老梁** 发表于 2012-5-7 12:50:38

（考试）快题设计说明
本快题设计用时4个小时：用到的计算机软件有SU、CAD、PS。同时用到笔纸。

本次快题设计由LYY和TW共同设计完成。其中LYY负责B户型和C户型的设计、建模和成果图的导出；TW负责A户型的设计、设计说明书的编写、平面图的完善和成果图排版。
该设计在满足每户的基本功能需求的基础上，考虑到增进三户之间的交流。其中A、C两户为四层、B户（老年夫妇）为三层。这样位于北向的C户（单身建筑师）可通过B户的屋顶平台得到南向采光。而此屋顶平台亦可作为三户的公共交流平台，以及公共的晾晒空间。
三户各有其独立出入口，完全独立而有互不干扰。

最后成果包括：
总平面图

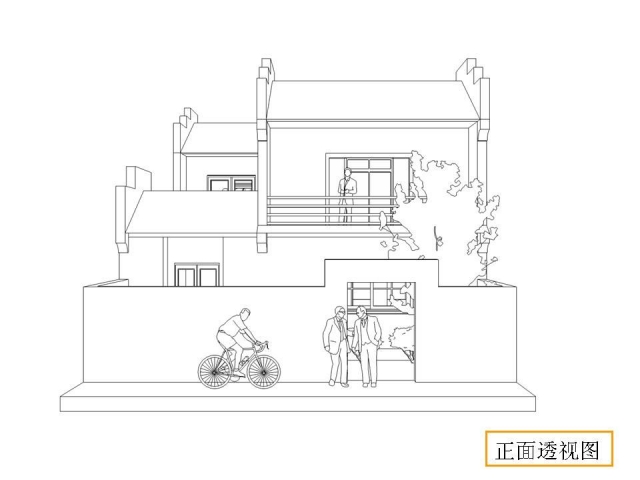

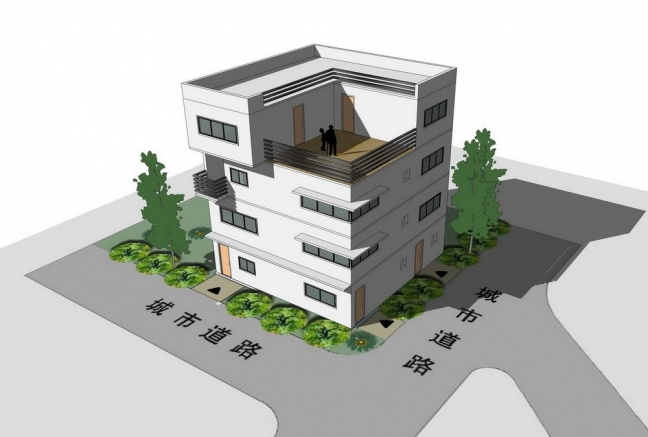

透视效果图

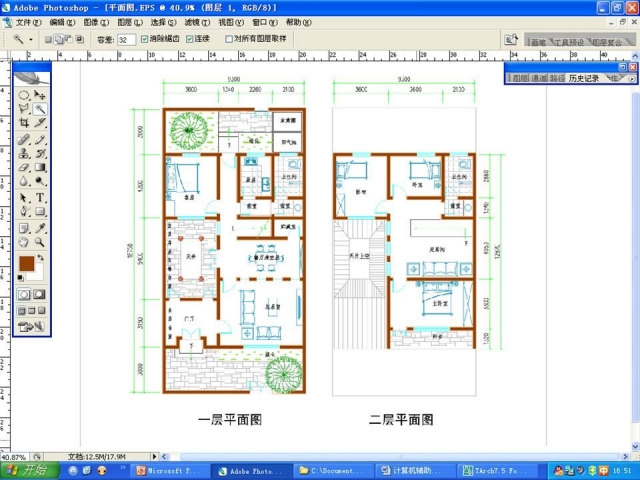

各层平面图
立面图
剖面图
分析图

交的图纸(A1)。
