SU做不规则曲面的一点小技巧,顺便求一个厚度挤压插件


[版块:可视化设计] [分类:经验教程] [复制链接] 报告无效帖子查看: 90261|回复: 134
管理员|深圳老梁 发表于 2012-6-6 19:11:09 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

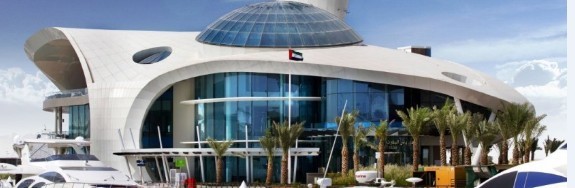

昨天@547879474 发了一个帖子:一个异形的屋盖,请教高手帮忙
https://www.eeeetop.com/forum.php?mod=viewthread&tid=7656&fromuid=1



登录/注册后可看大图


我看这个屋盖也算比较规则,只是有了厚度就麻烦了一些。我有段时间没用SU了,所以就捣鼓了一下。当然所做的东西肯定不能直接回答547879474 ,只能说是提供一个思路吧。

当然,也许能有人从以下这个小技巧,得到一些启发,运用到其他方面去。不过我觉得,我们做设计的,不能在一个软件上吊死,SU在曲面方面不是强项,即使有人能建出非常复杂的曲面,也不能说SU有了这方面的能力。因为只有具备持续修改的通道,才能说这个软件具备了这方面的能力。不能持续修改的方法,不适用运用到设计上,只能运用到建模上。

所说的小技巧,其实只有两点:1)把三维变成二维,(2)模型交错。这两点听起来容易,但做起来还是有一点难度的。

一个小过程图(注意:我是简化照片中建筑屋顶的形状了的,目的只是为了提供一个技巧与思路。同时,屋顶的厚度也比较难处理,不知道各位有没有厚度挤压的插件呢)
(点击图片可放大)

过程模型下载: 过程模型.skp (228.76 KB, 下载积分: e币 -2  e币充值 VIP免e币)

评分

参与人数 5e币 +22 收起 理由
1101001 + 1 心得小教程,教学相济大家进步快。
xiongxingyu + 3 交流多进步,碰撞思维火花最珍贵。
茅店一号 + 5 交流多进步,碰撞思维火花最珍贵。
zhizunbao + 5 发帖即功夫,积极参与能力提高快。
白木碉 + 8 心得小教程,教学相济大家进步快。

查看全部评分

拓都将军|爱观察 发表于 2012-6-6 21:04:42 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

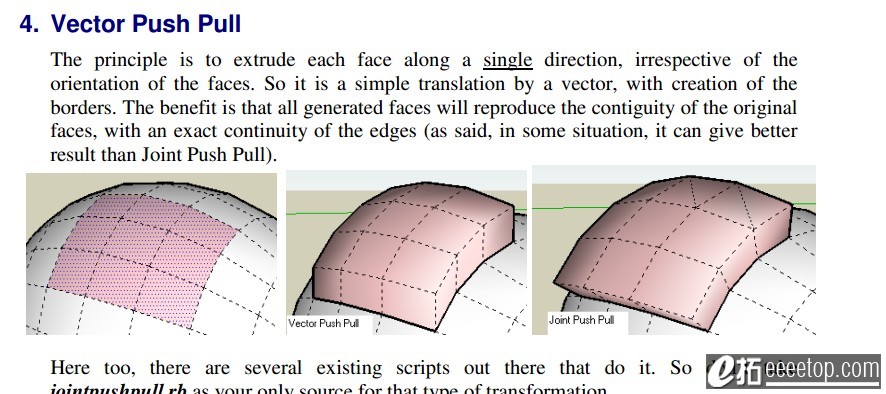

QQ截图20100606204751.jpg QQ截图20100606204740.jpg 联合推拉 联合推拉__JointPushPull - v2.0b - 17 Jul 11.rar (2.67 MB, 下载积分: e币 -2  e币充值 VIP免e币)

评分

参与人数 2e币 +13 收起 理由
yd41521 + 3 爆料兼分享,分享总让我们知更多。
深圳老梁 + 10 爆料兼分享,分享总让我们知更多。

查看全部评分

拓乡士官|Huricane 发表于 2012-6-6 19:47:18 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
su做曲面好难啊。想做个索膜结构完全不敢用SU
拓乡士官|Huricane 发表于 2012-6-6 19:48:26 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
而且好像和效果图很不一样,真的是这么做的么?

点评

都说是不一样的了。  发表于 2012-6-6 20:55
拓乡士官|whens 发表于 2012-6-6 20:08:39 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
有木有贝磁曲线的教程。
 楼主 | 管理员|深圳老梁 发表于 2012-6-6 20:54:26 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
Huricane 发表于 2012-6-6 19:48
而且好像和效果图很不一样,真的是这么做的么?


你的一句“真的是这么做的么?”

暴漏了你的一个弱点:你觉得什么什么事情都有一个标准答案,而且这个标准答案是已经存在的。

学会探索,这个才是最重要的。

点评

对,老梁说的很好,我以前也觉得是这样的,但是自从接触了这个专业以为,发现尤其是建筑,根本没有所谓的标准答案,就算是同一个东西,你给不同的人做,结果就算是一样的,但是过程未必是一样的,所以,交流也很...  发表于 2012-6-7 19:35
拓都将军|爱观察 发表于 2012-6-6 21:06:13 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
老梁应该有这样的插件吧,很有名的
拓邦元帅|沧月 发表于 2012-6-6 21:20:17 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

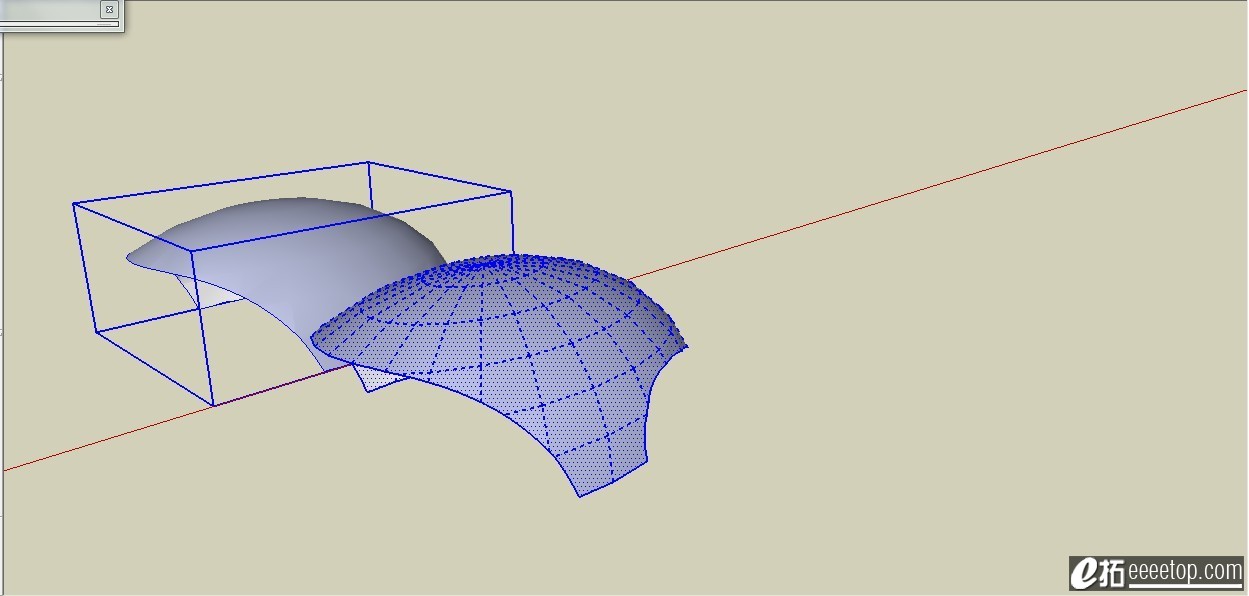

随手做了一个,复制一个成组备用。
运用联合推拉工具(joint push pull)第一个工具
之前须先选中时所需推拉的曲面,使用时单击曲面任意一点,向一个方向移动(曲面的正反须一致,否则会错误计算) 3.jpg
右下角输入数据回车,再在空白区双击鼠标

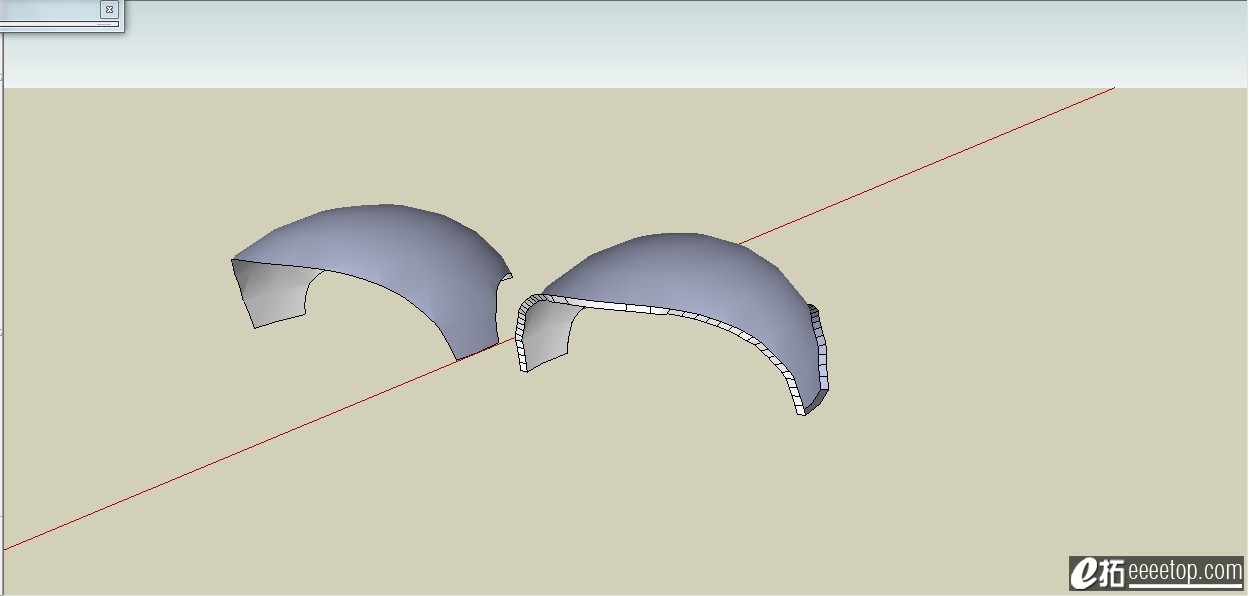

将备用曲面覆盖至生成的形体上就ok了
插件: JointPushPull - v2.0b - 17 Jul 11.zip (2.71 MB, 下载积分: e币 -2  e币充值 VIP免e币)

点评

非常好啊  发表于 2015-9-8 15:30
激动的快哭了!  发表于 2013-10-29 21:55

评分

参与人数 2e币 +13 收起 理由
happy0624 + 5 爆料兼分享,分享总让我们知更多。
爱观察 + 8 交流多进步,碰撞思维火花最珍贵。

查看全部评分

拓都将军|爱观察 发表于 2012-6-6 21:34:56 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
哇,还可以覆盖啊,高手另类思维啊,佩服
拓都将军|hongxiaochun00 发表于 2012-6-6 21:47:13 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
爱观察 发表于 2012-6-6 21:04

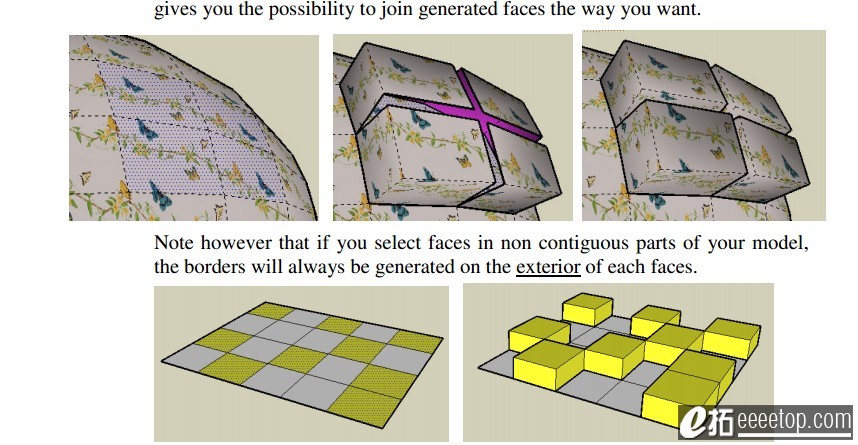

联合推拉,内含英文版的教程。希望有帮助。

请问这玩意儿怎么装上去啊
拓都将军|hongxiaochun00 发表于 2012-6-6 21:48:15 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
做了一下。没梁哥做的漂亮。。。
拓都将军|jin1991 发表于 2012-6-6 21:59:50 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
说说我的想法和思路,额,有错误的地方欢迎指正,梁哥面前献丑了

方法一:如果按照梁哥的做法,大家自己试试,然后推拉厚度,用插件“超级推拉”,“联合推拉”等,这个“紫天”有下载,以前的一个曲面我说过类似的插件做法,插件截图

操作很简单,一个是“联合推拉”,一个是“垂直推拉”,还有一个是“普通的推拉”,具体效果大家试试就知道,不尝试永远不知道怎么做

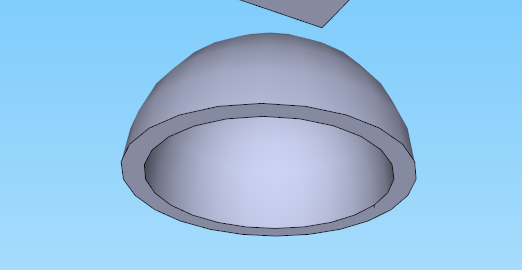

方法二:(一如既往,用基本体量来弄,既然要厚度,那就先做出厚度啦)

再次声明,之所以用方体量推敲,只是为了如果有数据的话可以精确些画,三维转二维,也可以精确的,当然梁哥也说了,su做曲面不是强项,修改也不方便,如果有方体量推敲的话其实可以画得挺准,不过麻烦,而且也没其他软件修改容易,后来发现这个方法有个很严重的缺陷,一会儿分析!!






有厚度了,额,是好的开端,不过,后来发现自己想得简单了,额

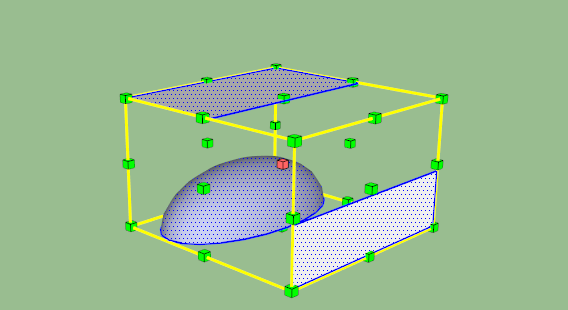

根据需要变形推拉,成椭圆,记得辅助参考面一齐推拉,否则面就没有参考价值了

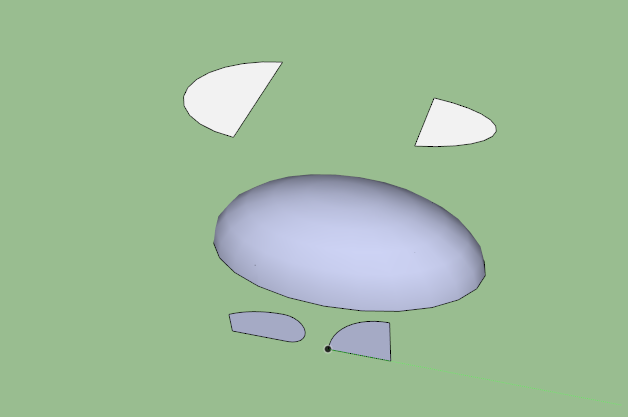

平面上画画,这个大家自己画,没有尺寸,画得丑了额


推拉啊,模型交错啊

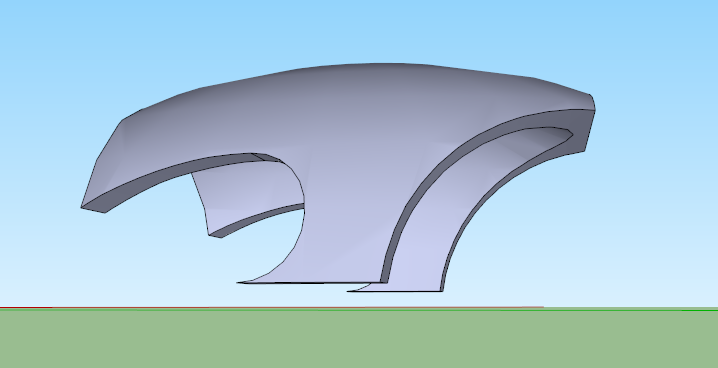

有厚度额,可是。。

好了,说一下重要缺陷,不知道大家看出来了没有,应该看出来了,没看出来的先自己试试,然后就明白了。

缺陷:两边的弧形边缘厚度处理不好,所以我的边缘不是胡的简化成直线断面了额,因为推拉的厚度不是实体,只是表面,所以交错形成的线只会出现在表面上,所以有些地方会中空,所以,这部分弧形的因为厚度不一致,很纠结,这样处理出来的基本上不能看额,所以,偷懒弄成直断面,同求好方法!这个方法对普通的非弧形的断面是适用的额

说了这么多,被我说晕了,那就自己试试吧,建议用3D或rhino搞定,或用方法一+超级推拉插件,勉强可以



评分

参与人数 1e币 +15 收起 理由
深圳老梁 + 15

查看全部评分

拓邑团练|ccg_cc 发表于 2012-6-6 22:03:09 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
试着练习了下!做的不好,但又学习了一个知识!我做的怎么不圆滑,圆弧有分段。而且不能上色。这是怎么回事啊!请教各位! 练习.png

评分

参与人数 1e币 +5 收起 理由
深圳老梁 + 5

查看全部评分

拓邑团练|ccg_cc 发表于 2012-6-6 22:06:21 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
jin1991 发表于 2012-6-6 21:59
说说我的想法和思路,额,有错误的地方欢迎指正,梁哥面前献丑了

方法一:如果按照梁哥的做法 ...

做的很好,学习了。前面是用的什么放样啊?
拓邑团练|zhenlanmm 发表于 2012-6-6 22:37:45 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
老梁的方法很常规,很有效。我来提供一个厚度挤压的插件,用法很简单,解压到Plugins即可。

extrudeEdgesByVector (拉伸边线) v1.1.zip

33.81 KB, 下载积分: e币 -2  e币充值 VIP免e币

点评

怎么解压之后在su里面还是找不到啊  发表于 2012-6-7 14:30
