rhino的小心得（一）——空间曲线的定位与描绘

**jin1991** · 拓都将军|**jin1991** 发表于 2012-12-23 13:38:45

本帖最后由 jin1991 于 2012-12-23 13:45 编辑

自学rhino，发现这种类似3Dmax的建模模式，需要你对各个视图的空间想象力，这种建模，可以更精确地建立空间曲线，这点在su中需要一定量的辅助线才能实现。rhino的曲面建模不是su能比的，（因为两种建模的核心是不同）上手不是很难，深入就有很多值得研究的地方了。

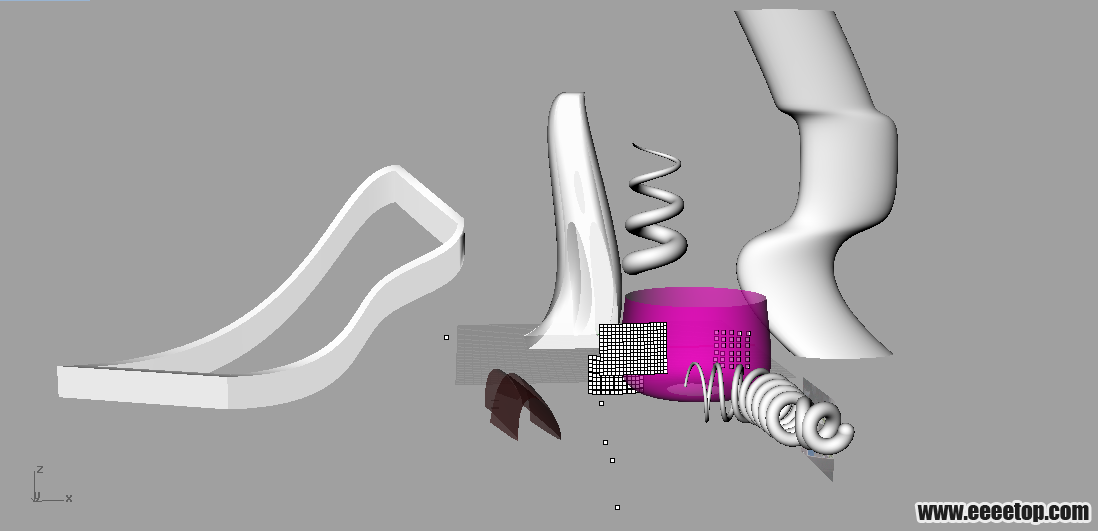

建模过程中的命令练习（上图），这些形体rhino只要不到一秒钟的处理时间，熟练地话一分钟左右搞定形体的建立。如果是su，你可以试试你要做多久，如果不用插件的话，用插件的话，你看看它要算多久时间，会不会崩溃。所以，rhino的曲面建模能力确实强于su，这点无可厚非。

个人觉得与其分享自己的模型，来博得他人赞叹是没有太大价值的，也许你能建立这个模型，但是他人不能收获什么，或者其他高手有更好的建模思路，这样你就失去了一次学习的机会。
（上述话语没有针对任何人，请不要对号入座，谢谢）
所以，我更希望与大家分享自己的一些建模心得，以后rhino的作品，我也会尽量提出建模的思路和关键步骤，方便讨论，这样更有意义，未完待续。

rhino也才自学几天，还是小菜鸟，不过，通过思考和学习，总结了一些关于rhino中空间曲线的绘制方式，大家可以各抒己见。（因为空间曲线精确绘制后，生成曲面就准确得多了，曲面出来了，实体是很简单的事（rhino中的实体，本质是多重曲面的围合，而不是真正的solid））
曲线的绘制是基础，也是必须的，之后会和大家分享一些曲面和实体建立技巧，以及一些gh的核心思想

ps：如果看不懂以下的文字（这些文字我觉得用过rhino的应该都知道），建议先自学rhino的一些基础知识，可以参考网上的视频教程，不要希望一个帖子就能让你学会什么什么，也不要相信那些所谓的速成技巧，你真正实践后会收获更多，建模是一个长期的经验总结，不是两三天的事

1、在某个视图中比如：front 绘制曲线的立面样式，
然后在top俯视，捕捉这条曲线的端点，绘制曲线的平面样式，
然后将top中绘制的这条曲线“变动-投影到工作平面”，然后删除原top中绘制的曲线，保留投影线

最后用 crv2view命令，选中两条曲线，

（注意，曲线的位置合理性，你要想想一条空间曲线的平面和立面有没有可能像这样同时满足）

建立空间曲线，这条空间曲线的视图就是top和front的样式

（本质：用两条平面曲线来形成一条空间曲线）
（很重要的技巧：以上这条技巧可以解决很多空间曲线绘制，尤其是当你知道曲线的正视图和俯视图的样子时，这样生成的曲线就有你要的视图样式）

步骤截图：

现在是两条平面曲线

命令：crv2view，分别选中两条曲线

空间曲线就这么生成了（删除原来的两条平面曲线）

2、已知一个视图的样子，进行绘制，切换到另一个视图中进行调整（编辑点和控制点的调整）
这个方法很常用，也是为了进一步拟合轮廓线的

3、普通正投影视图中空间曲线的重合点不好定位时，可以用“透视视角”的视图进行辅助定位

4、如果绘制的曲线，需要与第一个点在同样的Z轴标高平面，注意，记得打开“状态栏”的“平面模式”

5、曲线的点定位，可以类似cad，用绝对坐标表示，如0,0 代表原点
