老梁说SU：初步设计的SU拓展应用（立面控制环节）

**深圳老梁** · 管理员|**深圳老梁** 发表于 2011-7-12 11:50:27

这个项目，我曾发了一个帖子：老梁说SU：ART-DECO建筑风格小区
http://eeeetop.com/forum.php?mod=viewthread&tid=145&fromuid=1

   由于这个项目，我们只做到初步设计，施工图由当地设计院完成。一般来说，提供完技术图纸，我们的合同任务量就完成了

   但是担心当地设计院不能贯彻我们的设计意图，为了保证设计质量，我们额外的编制了立面控制手册。

   因为这个项目较大，项目组分开几部分。我负责总协调工作，其中负责商业部分的建模、详图、PPT等等全部内容，和两栋楼的建模工作（单独开贴）。由于商业过于庞大，而且相同单元很多，所以我选择了选取若干典型标准单元来控制分析。由于其他楼栋不是由我完成，所以我就不发表出来了。

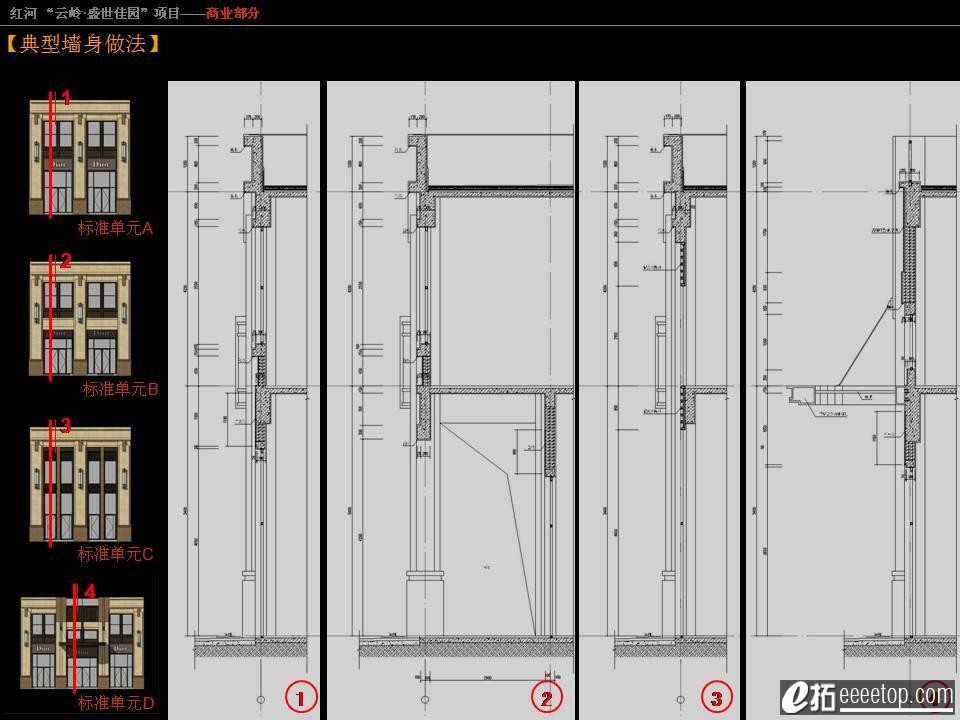

   以下是我做的一些控制分析图片，希望有值得大家参考的地方。


**tsucheng** · 拓乡士官|**tsucheng** 发表于 2011-7-12 11:56:56

这个立面的由来细节制作材质分析都挺全面啊

**latajia** · 拓邑团练|**latajia** 发表于 2011-7-12 12:02:25

不知道立面直接用SU导出图片，还是用了PS处理？因为觉得石材的拼贴很整齐，su可以直接贴材质贴成这样吗？

**深圳老梁** · 管理员|**深圳老梁** 发表于 2011-7-12 12:05:00

回复 latajia 的帖子

直接用SU导图，没有用过PS。细心一点贴图就可以啦。

**murphy6820** · 拓都将军|**murphy6820** 发表于 2011-7-12 13:07:04

看见就头疼我们之前做的一个办公楼的项目因为方案做得很high后续施工图由当地一家设计院来做为了控制当地的后续施工图单位设计我一共画了36个墙身图画的我都想吐血了... ...

**深圳老梁** · 管理员|**深圳老梁** 发表于 2011-7-12 13:15:42

回复 murphy6820 的帖子

如果想控制效果，保证自己的方案设计不被误解得一塌糊涂，只能这样了。呵呵。

**king2548** · 拓邦元帅|**king2548** 发表于 2011-7-12 16:44:08

回复深圳老梁的帖子

刚忘记问你了：　空调位在哪儿呢？

**深圳老梁** · 管理员|**深圳老梁** 发表于 2011-7-12 16:50:39

回复 king2548 的帖子

这个项目在云南，甲方说不需要考虑空调位。

**gofind** · 拓乡士官|**gofind** 发表于 2011-7-12 22:20:38

对的！画施工图现在都要建模了，否则就很难和厂家说明白~~~

**SUSIE** · 拓土新兵|**SUSIE** 发表于 2011-7-13 22:37:16

楼主是天华的啊难怪这么专业不知能否共享下资料呢我是今年刚毕业的想好好学习下:loveliness:

**深圳老梁** · 管理员|**深圳老梁** 发表于 2011-7-13 23:22:16

回复 SUSIE 的帖子

你想我怎么共享，共享什么资料呢，呵呵。

**SUSIE** · 拓土新兵|**SUSIE** 发表于 2011-7-13 23:29:41

回复深圳老梁的帖子

下了帖子的图片不清楚能提供一份原版的么 :loveliness:

**wendy** · 超级版主|**wendy** 发表于 2011-7-14 00:03:01

本帖最后由 wendy 于 2011-7-14 00:15 编辑

回复 latajia 的帖子

他这个好像还没考虑到石材尺寸呢~~

咱们后来做昆明万达项目的立面控制时也这样贴过比较精准的~~~我们选的那个型号的砖尺寸更小，而且还要分横贴与竖贴不同的花样。要把贴砖尺寸算的比较精准。
本想上张图，结果拷丢了发现没有了。。。:'(
