Revit 使用初体验

       Revit系列软件是autodesk公司针对建筑设计行业开发的三维参数化设计软件平台。目前以Revit技术平台为基础的软件包括Revit Architecture(建筑）, Revit Structure（结构）和Revit MEP（设备）三款设计软件工具。

       Revit最早是一家名为Revit Technology的公司于1997年开发的三维参数化设计软件。Revit的愿意为Revise immediately,译为“所见即所得”。2002年，美国Autodesk公司以2亿元收购了Revit Technology，从此成为Autodesk公司三维解决方案产品线的一部分。

       我是2009年下半年接触到Revit的，断断续续的边学边用了一段时间。当时之所以选择要学习这款软件的主要是受到了我的老师的影响，在一次讨论绿色建筑设计的课程上，老师说了一大堆参数化设计软件，但我当时机缘巧合的就只记住了这一款。后来在慢慢接触和使用过程当中渐渐对这款软件产生了浓厚的兴趣。事实证明，这是一段并不轻松的经历。

       Revit的精髓其实很简单——精确。甚至你可以说它很刻板，在revit的设计中，除开“概念体量”与“族”设计的部分，在涉及到墙体，柱子，楼板，幕墙等与建筑实体相关的设计部分，revit都表现出了它异常之“现实“的部分。例如，在revit里，墙体是有分层的，在楼梯的放置中你可能要考虑楼梯梯面的厚度或者平台梁和梯边梁的宽度，在设置楼板时要想到楼板与墙体或者柱子的连接等等。之所以这么麻烦的原因在于，revit的设计图纸的最终阶段是要直接出施工图的，但是为达到这个最终的目的，其过程对于个人而言需要你对于建筑设计，建筑施工，建筑材料，建筑构造有着足够强大的认识与经验，或者在一个团队中都使用revit平台构筑一个集体的信息化建模网络来分工合作完成。如果你真的够强大，那么你就可以依靠这款软件全程把握设计的流程中的每一个细节，从造型到细部的水泥砂浆的厚度。因为，当你用revit设计完成一栋建筑的时候，就等于你在虚拟的平台上完整的建造起了这栋建筑。如果你在一开始的设计中就遗留下一些麻烦的小错误，那么到最后你会发现在图纸上有着让你改不完的错误，甚至在设计建模的时候会提示你”无法生成模型“。总而言之，使用revit进行建筑设计是一项需要很强的建筑综合设计能力的过程。你如果没有一定的认识和了解就做不到“精确”。

       当然，这并不表示使用revit的就一定要是高手，或者是高高手。revit的使用是可以依据你的要求进行不同程度的设计的，概念体量可以让你在最开始的设计阶段可以自由的建立模型（图2），在revit中，你建立的模型中就包含了各种如表面积，体积，层面积，周长等一些列的性息，方便在之后的设计中进行计算推敲。在revit中，可以实现从体量到楼层的实体的过渡，这在设计高层建筑中很方便，而对于一些异型体量的模型，revit可以比较方便的建立出来。

       revit的平面画图设计界面与autocad很相似，几乎是一样的，只是在cad中你画一面墙，在revit的三维视图中就会随之生成一堵立体的墙体。这样就可以实现平面到立体三维的同步转化，简单的说就是实现平面画好的同时建好了立体的模型。这也就是为什么在revit的平面图中，除了一般的xy方向的参数，还会看到很多z轴上的参数设置。你画的每一个部件都会有精确的参数来帮助你了解该部件在空间中的大小形状及空间定位。

       软件大概先说到这里，下面是我帮latajia在一次竞赛中帮助她而辅助设计建立的一个工作室模型，可以大概帮助了解下revit的风格，所有建模设计及渲染均在revit上完成。
      小生初学有限，因此在渲染设置中没有调整好各个材质的物理特性，因此恳请各位温柔拍。

这个是模型三维视图的效果，可以选择不同的精确程度来显示，当然对电脑要求较高。



这是3个透视和一个室内的渲染效果。revit的渲染效果还是很强大的，用得好可以出照片级的效果，而且风格也是偏真实系的，色调上默认状态是偏灰一点点的。

后来突发奇想，学着做了两张夜景的效果，设置灯光这一块很麻烦，因为要在室内布置灯具构件，然后还要调整灯光的亮度等各种参数，我偷懒都是用的默认的。

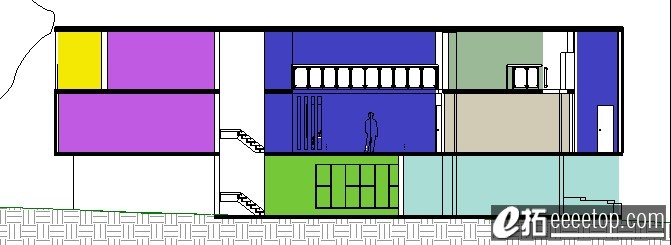

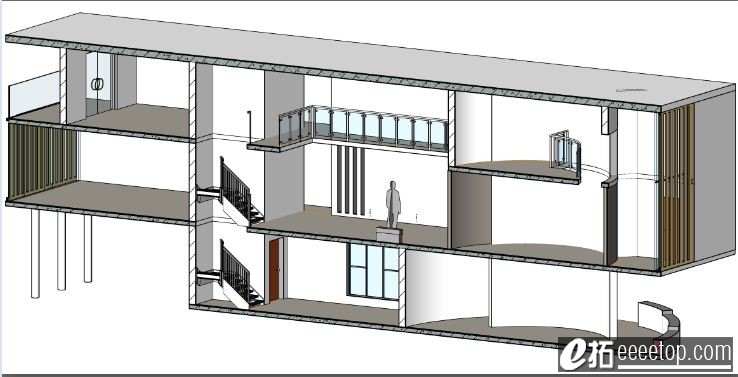

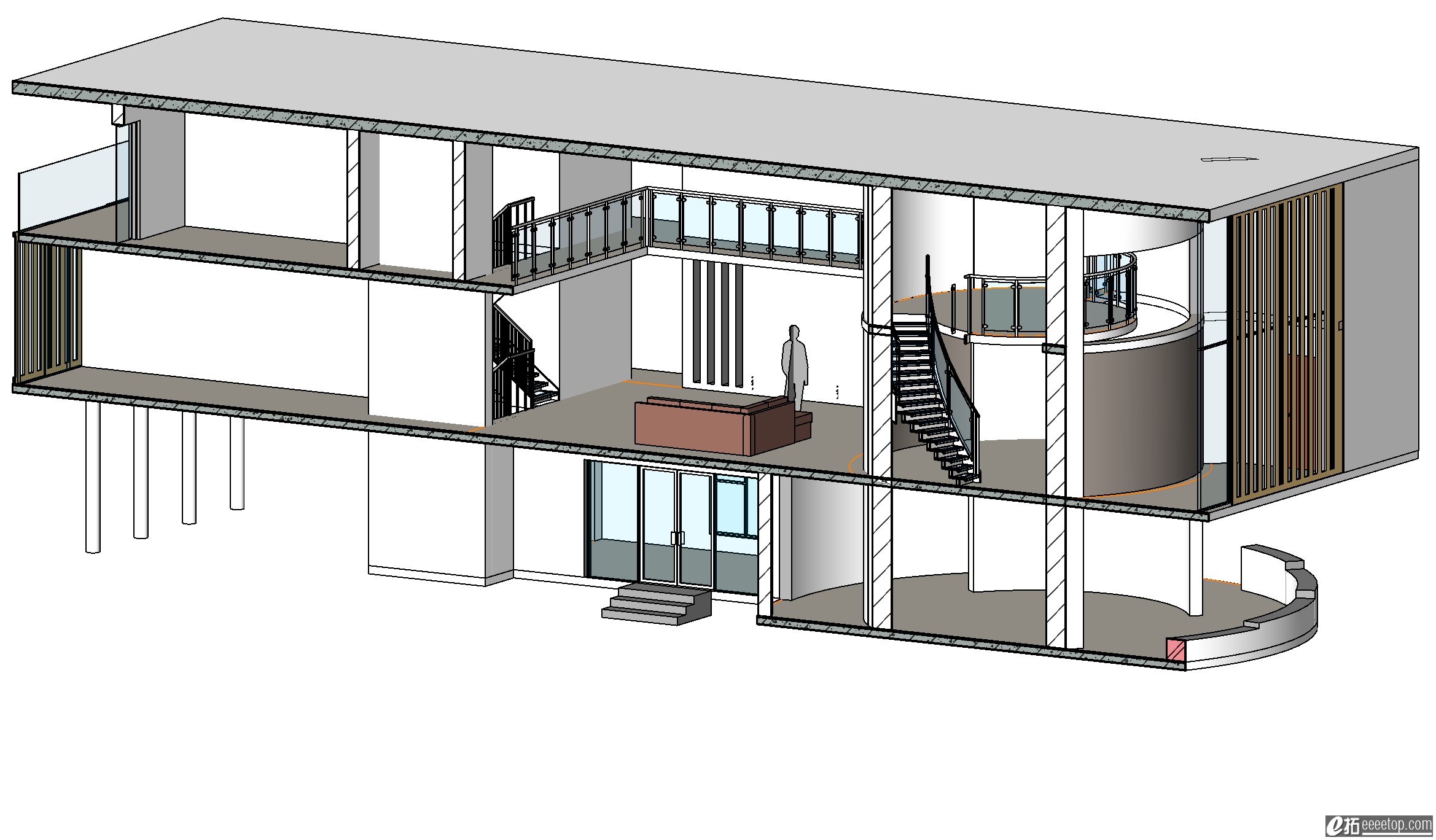

在模型中由于室内的墙体和建筑构件都是有的，因此可以在剖面视图中方便自己观察室内空间的效果，有利于调整自己的设计。revit可以打开剖面框来观察，也可以直接生成剖视图。







       一时兴起写了点，对于revit的应用只是觉得比SketchUp相比要累人，它可以单纯的拿来建模，但是我不建议大家这么用，因为这样还不如用SketchUp来得方便和迅速。revit对于电脑的配置要求较高，特别在模型中一旦构件较多的时候，如果是在高层建筑中，设置好了幕墙的玻璃划分和支撑幕墙的金属钢架后，一点确定。。。。。那一瞬间我的电脑就不动了。。。然后是等待。。。在revit里，每一根框架它都要定位的。

       小生能力有限，虽然接触这款软件有一年了，但是还是徘徊在一定程度上苦苦探寻着。一个人苦苦摸索的感觉实在是苦闷，希望大家有兴趣的可以尝试下这款软件，同时欢迎有经验的网友能一起交流下心得。

额。排版出现混乱了。。。。这不是灌水




版主留言：可以点击帖子右下角的“编辑”进去编辑。注意图片列表的图片是倒序的，最后一张偶尔例外，仍然在最后。

回复 winzardyk 的帖子

讲解很细致，见识了不一样的东西。

好像没看见梁哦。revit建模过程中需要表现梁柱关系的吧，不然怎么出图呢。

写的不错，我也很想尝试一下这款软件，可是总是开不了头

像问一下revit建的模修改起来会比较方便吗？还有曲面和异形体好不好建呢？

虽然我看不懂，但觉得很好看

那个模型当初只是概念方案竞赛，所以没有添加梁和柱，后来在一栋住宅的设计中我加入了柱梁体系和地基基础，结果这就要求在室内的透视效果中要做天花掉顶才不会看到柱子和梁。比较麻烦，最关键的是我对于柱梁的精确布置还不很了解，导出的图有很多碎线，还在专研中。。。
revit的异性体和曲面还比较好建，SketchUp加上插件也可以做出来就是了，revit的模型计算跟SketchUp不是同一个参数引擎，但是渲染器却是一样的。修改模型上最大的不同就是，revit有工作平面的概念，所以在修改的时候要变换设置不同的工作平面。

有点模糊。。。

个人使用中，觉得用revit建模时候不必要建梁，可以在最后出图的时候加梁进去，这样可以省很多事情。刚开始用revit设计和建模的确是一件比较麻烦的事情。但是当使用revit一段时间后他的优势就会很快体现出来，比如修改容易，出图快等。

见识了一个新的软件 谢谢

winzardyk 你在群里么？能共享一下软件么？

那么对于景观设计是不是 用武之地不大呢

看来是一个需要内功很深的软件...

感谢分享，不知道是不是该学习一下这些软件，但是我们公司里都不用这个的。疑惑中。。。。
