某滨海场地外加建筑集群风环境CFD分析（配合winair)

去年帮朋友做的一个国际竞赛场地的CFD分析 最近翻箱底碰见了 发来凑个热闹

在场地内加入了一系列的建筑构件 对场地的环境造成影响 做预期评估分析



前期初始场地建筑区CFD分析 设定主导风向为城市基地坐标下北朝向 风速30公里每小时（大约8.3米每秒） 从3米高度分析网格（xy Z=3m）的矢量分布情况来看 建筑区内北面矢量密集度较高 值域保持在1.5米每秒-3.0米每秒的风速 这里也是主导风向在建筑群里的密集区 而南侧色谱处在0-1米每秒的范围区间 矢量密度略低

整个建筑群东西两个蓝色区域中间 受建筑阻挡以及高楼风的影响 从南侧进入到北侧吹出的过程中 色谱值明显偏向于3-4.5米每秒的范围内 而且矢量密度突发密集在吹出量大蓝色建筑群区域夹心口出 正好是我们加建的绿色建筑体块 此时这两块建筑体受到高风速矢量密集影响 所在区域风速一直保持在2.5-3.5米每秒范围下 风速和风压都有明显提升

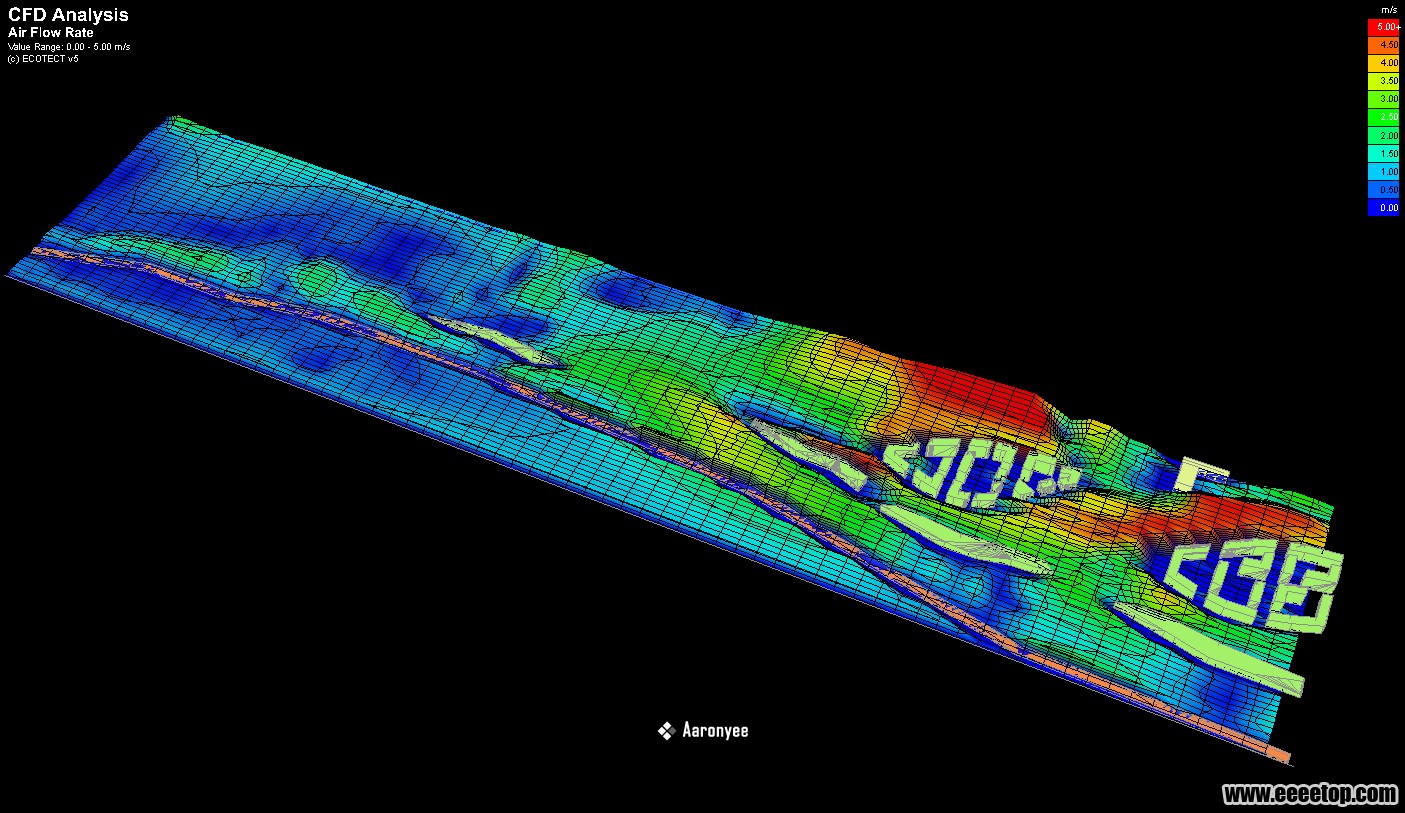

加入宽12米 高5米的沿堤岸公路（橘黄色带状体） 米分析网高度下图面西北区域内风矢量色谱值明显降低 均处在0-1.5米每秒范围内 而到了两大建筑区（浅绿色体块群）交汇范围内（分析网格xy Z=3h） 受带状公路影响下，风积压值升高 整个区域风速比未加入带状公路前明显提升 此时两大建筑交汇区域内的风矢量密度有所提升 风速处在3.5-5.0米每秒范围内 对各建筑立面的风压造成冲击 需要对两大建筑群以及后加两建筑体块立面构件进行抗性加固以保持长期的稳定状态

加入宽12米 高5米的沿堤岸公路（整体风速环境图谱 分析网格xy Z=3m）

加入波浪带状构筑物（浅蓝色体块群） 改变了内部环境风的朝向 矢量密集朝向从之前的东北向改为纯东向 进而该方位内可以提前预种值防风景观植物带 两建筑群交汇区与后加建筑物（橘黄色小体块）围合区内的环境风速值略有提升 需要软质景观降风处理

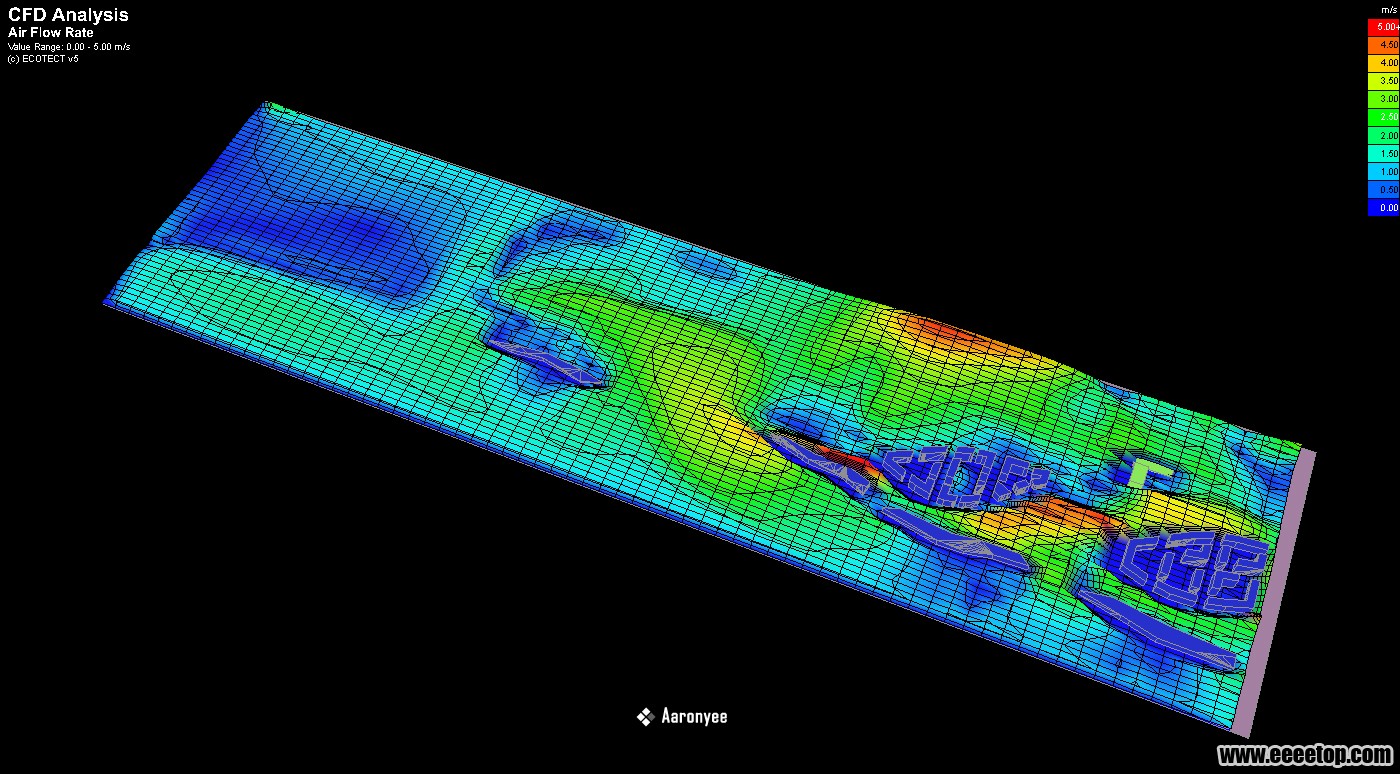

相较加入带状公路上一状态，各区域风速值明显下降 两大建筑区域内风压降低 风速也集中在2-3.5米每秒的状态区间（分析网格xy Z=3m）同时后加两建筑体（橘黄色小体块）周围风速也明显降低 维持着2.5-3米每秒状态区间 从而对该区域建筑立面维护的性能要求降低

建筑交汇区风速节点详值（分析网格xy Z=3m） 此图为完整加入各构筑物后主要建筑群区域内风速数据详情

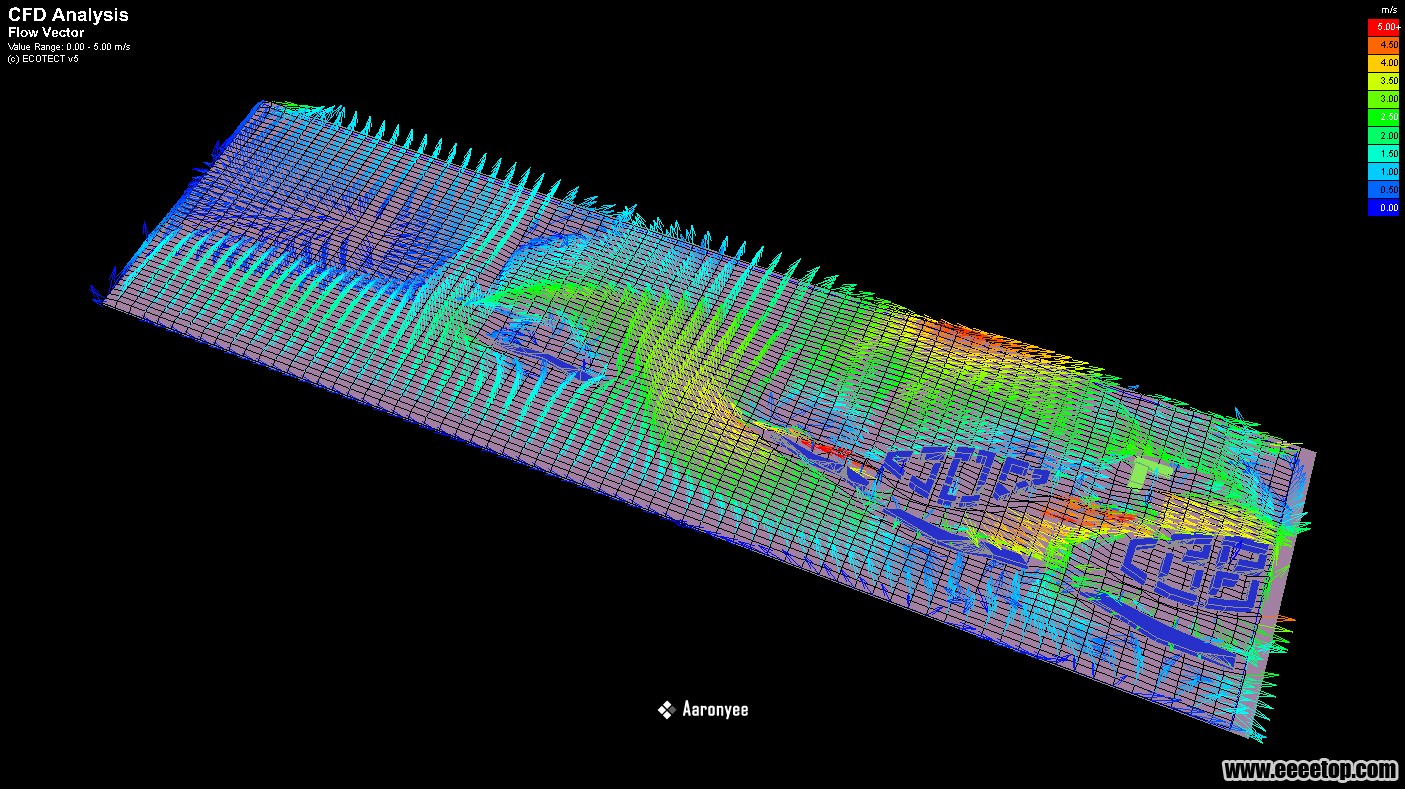

主要建筑群区域内风速矢量&朝向分布详图（分析网格xy Z=3m）

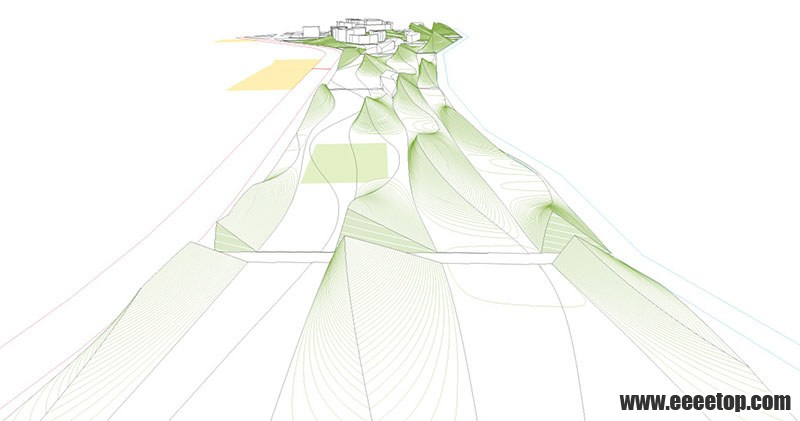

第二张那个淡淡的渐变的浅绿是怎么做的？

貌似很强大呀！！！

aibaba9 发表于 2013-12-20 10:25


登录/注册后可看大图

第二张那个淡淡的渐变的浅绿是怎么做的？

目测是rh→ai

到底是aa大神

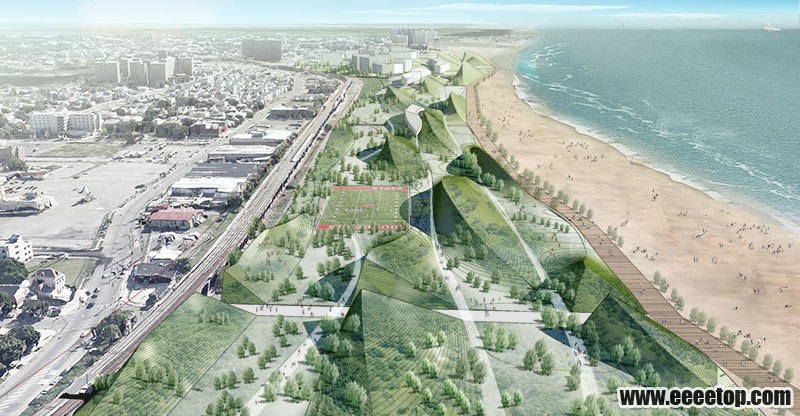

很想知道第一张图那种绿色草地感觉是用什么渲染还是？

很牛掰啊...

这个是ZH的图吧

参数化设计很强大啊！

这个软件很强大啊！！去年我们组也做过类似的，但是模拟我没做，现在看看觉得很牛逼啊！！向楼主学习~！！

看上去好强大呀，好想学习一下，楼主有什么教程吗

欧阳凝萱 发表于 2013-12-20 12:04


登录/注册后可看大图

很想知道第一张图那种绿色草地感觉是用什么渲染还是？

能P成这样。。。。好厉害~

好强大呀！

winair的结果权威吗

想学习，急需
