JZChen的工作小结

**JZchen** · 拓都将军|**JZchen** 发表于 2014-3-3 01:03:05

本帖最后由 JZchen 于 2014-3-3 01:22 编辑

这是本人的工作经验分享帖，主要内容是我在工作中犯的各种错误，也会有些我自己对设计的理解的看法，拿出来晒晒，欢迎大家参与讨论。
这是第一帖，但是第二帖会在什么时候更新，我自己也不知道。只是想以这样的形式，抛砖引玉，让大家都来分享一下自己的经验和感触，共同学习进步。

形式主义的话就不多说了，进入正题。这次的案例就拿我在去年年底做的一个住宅小区项目来分析。
这个项目在过年前两天出过一次文本，但是由于临近春节，文本就没送出去。过完年回来，领导重新看过文本之后，把我和另一个一起做项目的人狠批了一顿，内容就两个字：“粗糙”。后来项目经理就让我把单体的SU模型建出来，自己找找，除了领导看出来的，还存在哪些问题。
我这拿一栋楼出来讲讲，大家以后在制图过程中遇到相同的问题就要注意了。哪位高手还看出什么别的问题，也欢迎指出。

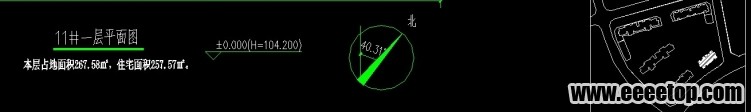

先是一层平面，以下这些元素都是必不可少的：图名，标高，指北针，区位图

登录/注册后可看大图

由此我们可以看出，建筑的倾斜角度已经超过了30度，因此就要考虑节能要求，主要要控制的是窗墙比不能超过0.3。所以在做立面设计时，窗户大小和造型就花点心思去研究。当然，如果条件允许的话，还是尽量把建筑的倾斜角度控制在30度以内，这样对节能比较有利。

入口处的台阶标高不能忽视

登录/注册后可看大图

因为在图名旁边已经有标高标注了，所以经常会忘记图内的高差表示。同样问题还经常出现在裙房的屋顶。如果是做底层商业的住宅，那么在住宅的二层平面应该把底层商业的屋面轮廓画出来（酒店办公建筑，就是裙房的屋面啦）。这个屋面的标高就经常会被忽视。
我特意把标高问题提出来，就是因为这次做的项目，场地不平整，南北存在10米左右的高差，这就造成做东西向沿街商业，每一跨柱网的底板标高都不一样。项目本身的情况比较特殊，但我也是希望大家在制图过程中不要忽略每一个细节。

家具的摆放
除要注意摆放的舒适度以外，还要留出足够的走道宽度。还有一些摆放的小技巧也是有很大的学问的

登录/注册后可看大图

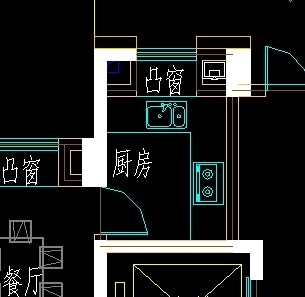

比如厨房两件套，洗菜池和煤气灶，不是随便找两个空位放进去就完事了。煤气灶应该避免放在窗口，以防风从窗户吹入，把油烟吹得人灰头土脸的。

登录/注册后可看大图

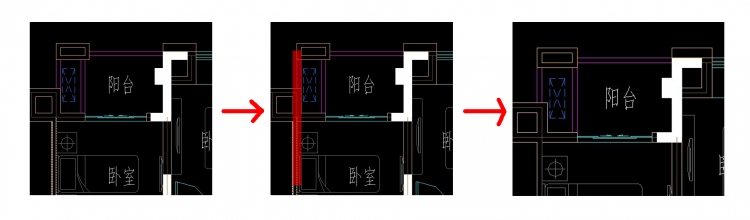

图中阳台的栏杆线，起初是为了避免在空调位里面多一个墙角，保证内边线对齐，所以画了第一张图的样子。但实际上梁位的走势（如图二所示）就让图一中的画法出现了另一种尴尬的境地。没有一定工程经验的人画图很难发现这样的问题，所以同学们有机会的话还是应该多少接触一下施工图的。

登录/注册后可看大图

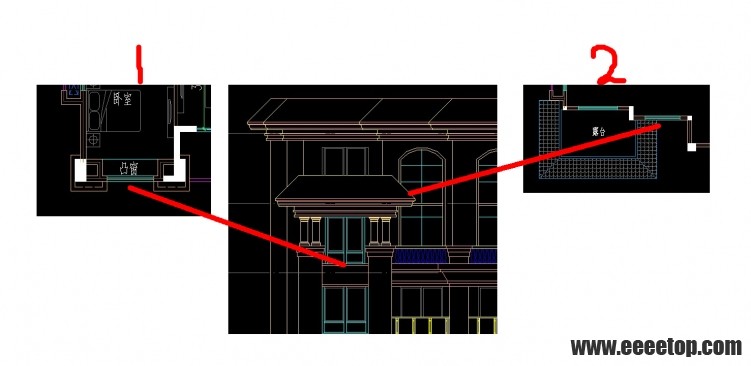

从图中我们可以看到立面上的装饰构件影响到了窗户的大小。
图一还好，受的影响较小，只须要将窗户略改小一点就好，要注意的是平立面要对应。我们画图时遇到上下层平面不一样时，经常会把标准层复制出来修改，但一些细微处要多多注意。
图二中这个小屋顶已经严重影响整个玻璃面。解决办法有两个，一是切割玻璃，二是将小屋顶尽量压至窗台线（900高）以下，这样窗台就用实墙砌上，在外立面上用涂料粉饰。
