记老师口中最接地气的设计——居住区组团设计过程


[版块:课程设计·作业库] [分类:居住区规划] [复制链接] 报告无效帖子查看: 19784|回复: 96
拓城校尉|生存滋味 发表于 2014-4-24 22:55:16 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
前面赶图又把身子搞得有点不舒服,过了一天还没缓过来,趁这个时间想这次的设计做个小总结~~~欢迎大家拍砖哈。。。先晒下最后的图纸。。。(PS能力略差,图没渲也基本没怎么P,罪过~~~)



这学期,经学长推荐,选了一个非常认真的专业老师,开始了这八周的设计探索。
我们的基地位于大运河边,用地面积15000㎡左右,要求容积率是1.2~1.8(挺小的),但是比较肯爹的是其中西侧的1/3是绿地,不在建筑红线之内,其实做到1.8挺难的。

在第一周调研中,我们的方向走偏了,主观上更多的去关注居住生活中的邻里关系、交往空间,而没有过多地去关注老师的重点——户型。而交往空间也是我这次在设计中想去好好处理的方面。

前期在和老师的交流中,我慢慢确定自己这次的努力方向:新意+中国元素
第二周的时候快题设计,我基本把总图定了下来。结构上采用院落的形式,整体向运河景观做退台

老师的评价:中规中矩,没什么大毛病。

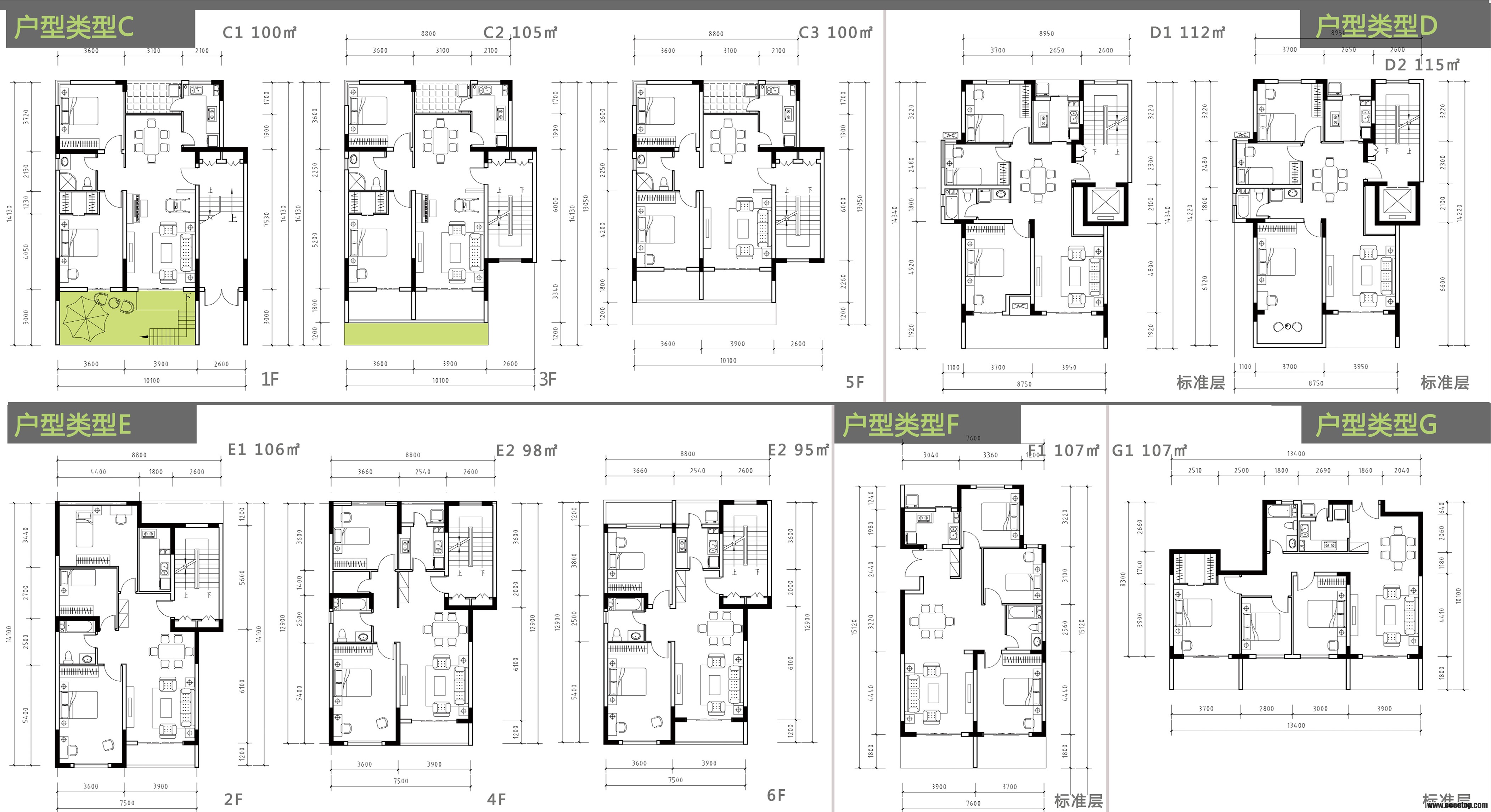

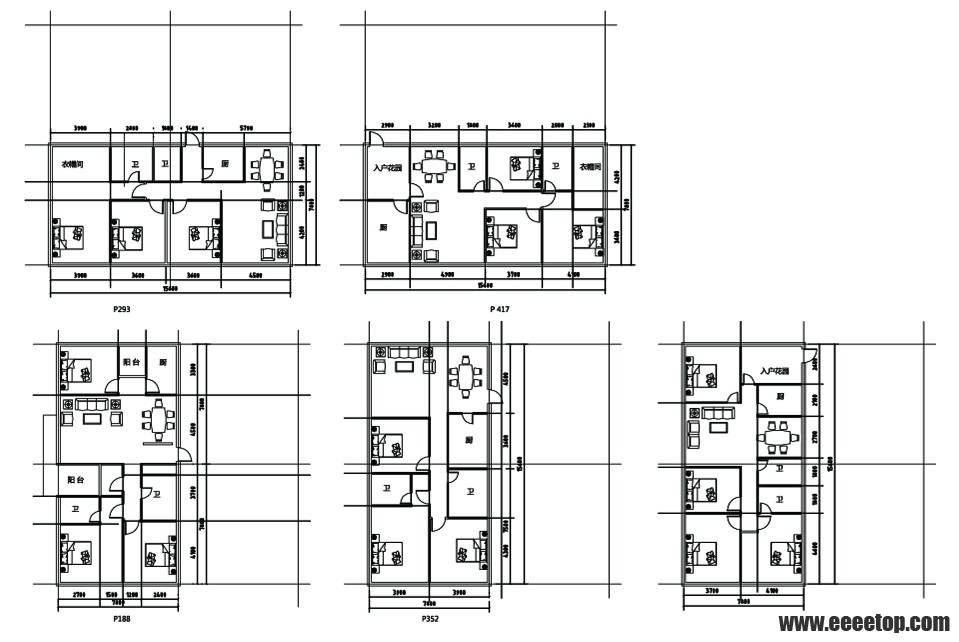

户型就直接网上下载的文本里拿了几个户型。。。老师的评价:这个以后设计院有的是机会做,学生作业最好创新一点。

然后接下来的几周,我就一直被这户型折腾死了~~~



方案一:模数化的户型形式,以7.8m*7.8m的基本模数进行组合,1个正方形,1.5个正方形,2个正方形。。。




(体块意向图。。。每个颜色代表一种户型)

不过因为各种管道错落,最终被我放弃了……



方案二:模数化方案放弃不甘心,偶然的机会听说了一个小区——六合天寓。



这个被老师给毙了,原因:这种均匀的柱子布置方式,适用于高层~~~虽然不是很懂,不过听话的继续改方案。。。



方案三:在老师的推荐下,看了96年朱文一上海竞赛的方案,在此基础上,我适当改动了一下。


(朱文一教授的剖面)

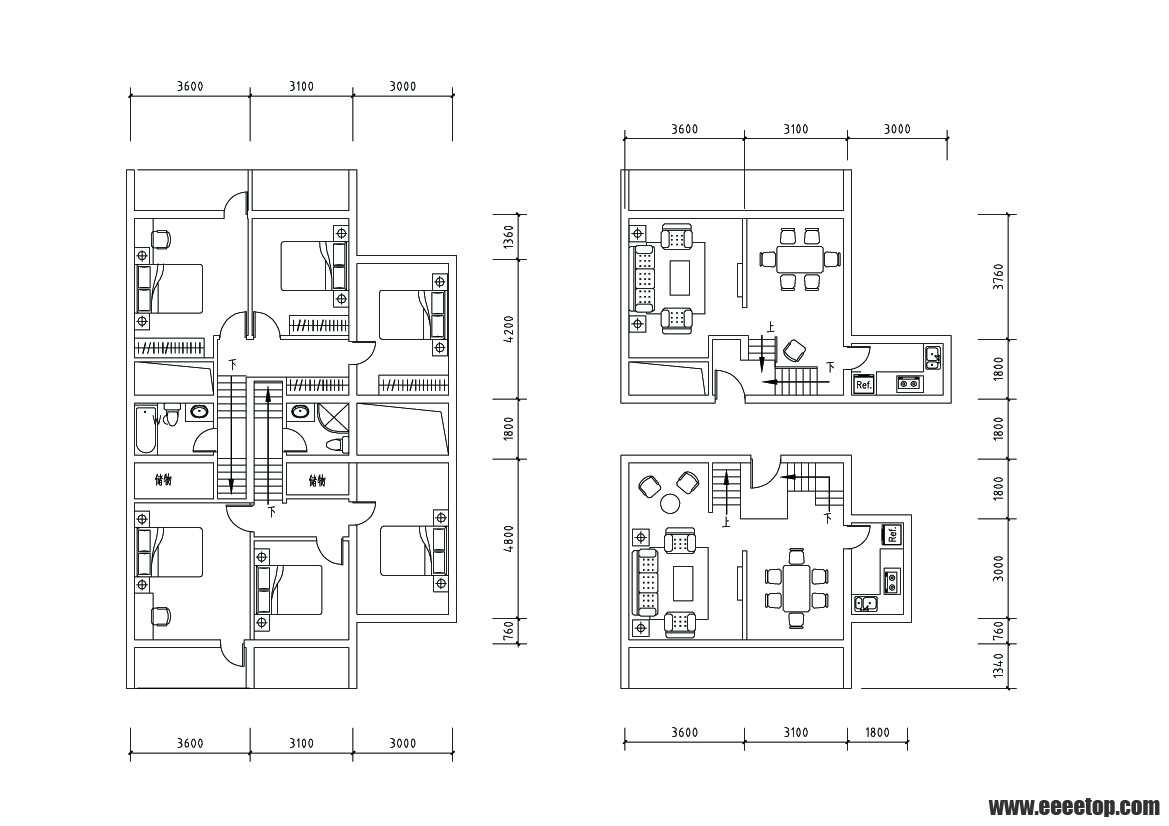

(我改了一天的户型)


相对而言,交通面积少了,厕所独立布置,与厨房管道保持较大距离。其中黄色色块表示光引入内廊。。。其实我很满意自己的这个改动。但是还是被毙了,原因:有一户的卧室全在北侧~~~~

尼玛,受挫至极。。。。



方案四:基于朱文一方案的外廊模式的变化,结合整体的退台形式,缓解建筑围合中产生的压迫感。


每两层为一个单元,分别从南、北侧做退台

中间4幢建筑采用常规的户型,也结合退台的形式

最后基本就定了这种户型模式啦~~~~~

至于立面(主要是阳台),因为户型设计中,刻意把立面拉整,所以做起来相对更加自由,当然也走了不少弯路,最后的形式如下:

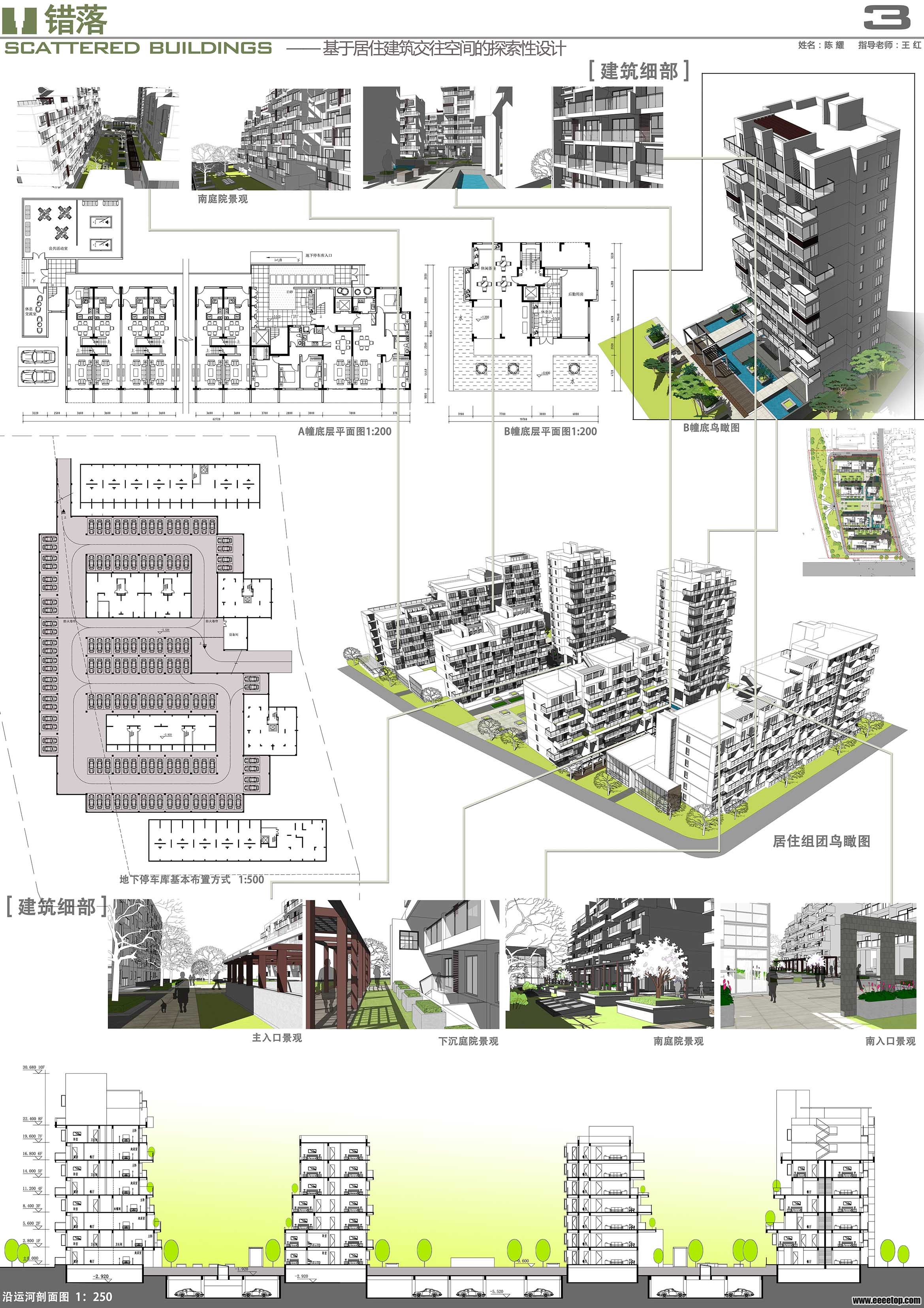

最后的鸟瞰图


除此之外:

总图(消防登高面没解决,交通整体环一圈现在觉得太“狠”了,使得沿河景观与小区联系弱了很多……)

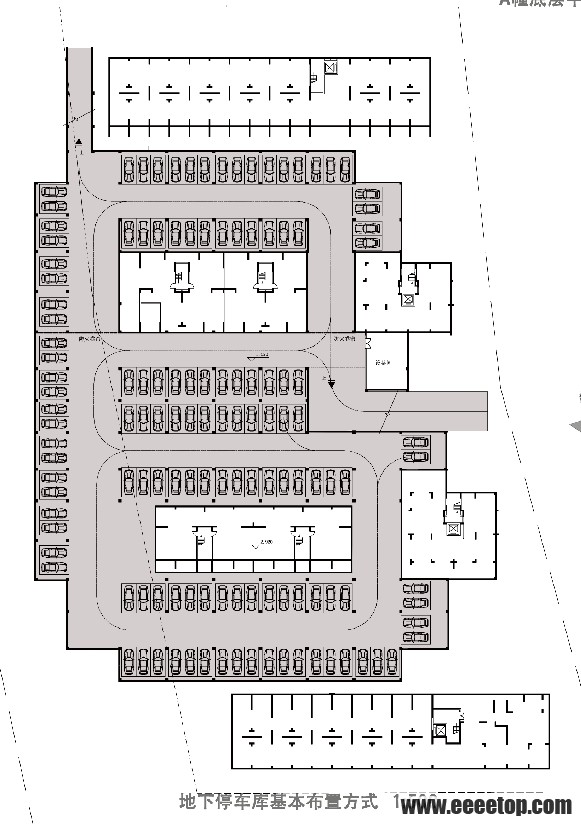

地下车库(随便大致排了一下,其实问题挺多了,车停好后都不知道怎么上去了~~~~)

剖面

方案基本就这样了,出图的时间有限,PS能力有待提高,图纸效果一般。。。。哎~~~




登录/注册后可看大图



总结


八周的设计,走了不少的弯路,当时朱文一方案的修改户型被毙真的让我很伤心。。。不过回过头来感觉收获还是蛮多的,接下来的居住区设计继续努力~

第一次发这么长的,没经验,请多多见谅~~~

方案还有很多要改进的地方,希望多多拍砖,提出建议,谢谢


~~~
