老梁SU温故知新系列均使用2014版本。

SketchUp状态栏的右边则是数值控制框，主要有两个功能，一是显示建模过程中的数值信息，二是输入建模过程中的数值信息。

数值控制框的输入功能有以下一些特点，巧用这些特点，有助于提高建模效率。

1、并非所有的命令都有数值控制功能，点击某个命令时，若数值控制框左侧的文字为“数值”，则此命令无数值控制功能。

2、有数值控制功能的命令，在点击命令时，数值控制框左侧的文字会根据命令的功能特性显示为“尺寸”、“距离”、“边数”、“半径”、“弧高”、“比例”、“高度偏移”、“视点高度”等等。

3、大多数有数值控制功能的命令，可以在点击命令时输入数值，也可以在完成命令但还没开始其它命令时输入数值，两者效果一致。但涉及到圆、弧、多边形等命令的“边数”时除外。

4、在当前命令仍处于激活状态（也就是说还没开始其它命令）时，可以持续不断地改变输入的数值。数值变化，命令操作对象也随着发生变化。输入数值不需要事先点击数值控制框，直接在键盘上输入即可。

也许很多人都知道以上几点的存在，但真正利用到位的却不多。须知SketchUp是一款实时可视化软件，第3、4点很好地体现了这一点。巧用数值控制框输入功能，培养良好的习惯，有助于提高建模效率。不要小看这一点，这体现了一个人建模是否有“实时可视化”思维，真利用到位了，建模将会快很多好很多。

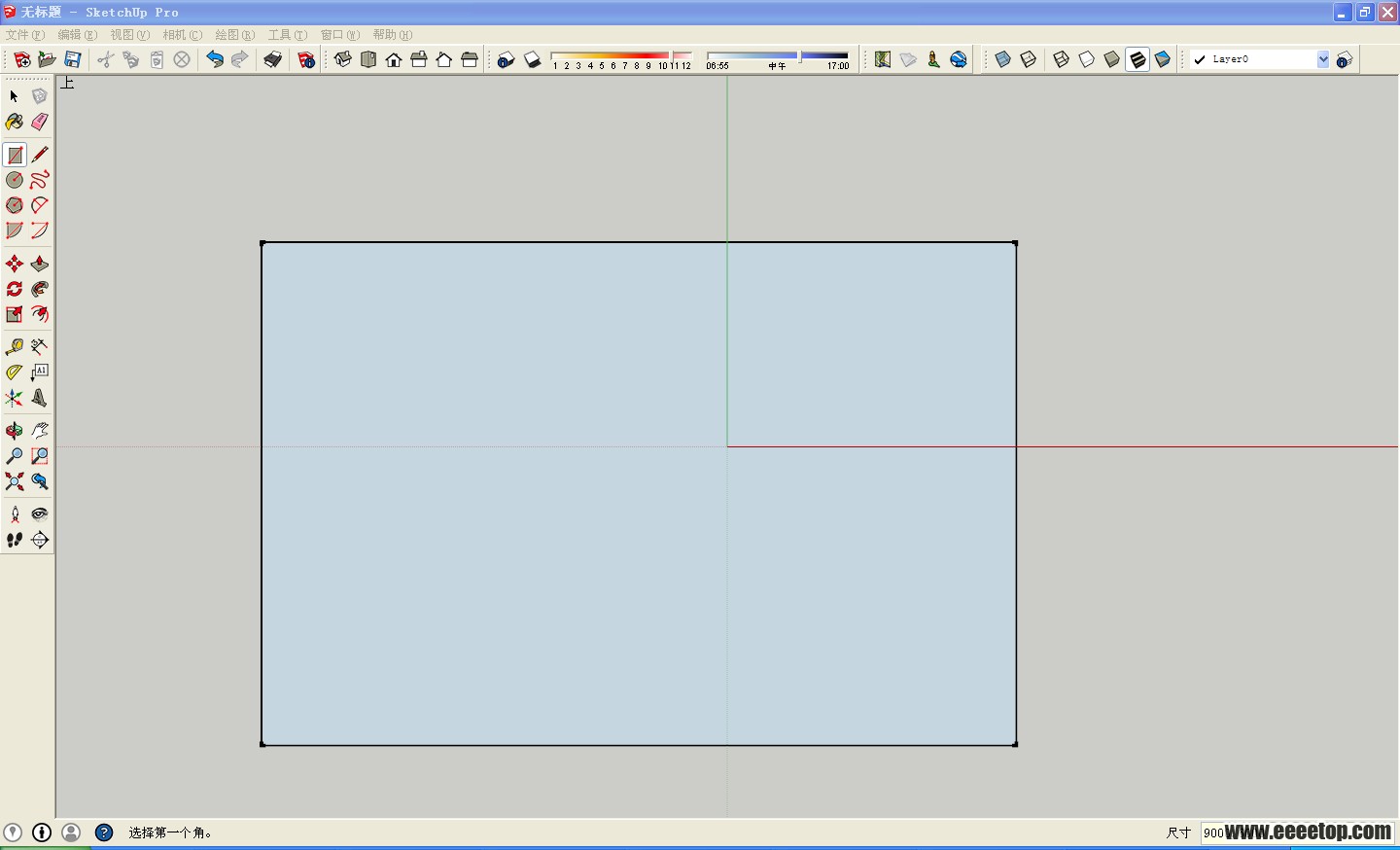

譬如用矩形命令，画一个矩形，第一次可以根据感觉拖曳这样的尺寸（数值都不一定是整数）。

如果觉得不满意，在矩形命令未退出时，修改尺寸（输入整数是建模的好习惯）。

如果还不满意，再次输入数值。

这样的修改是很方便很直观的。有些人画一个矩形，觉得不满意，再重新点击命令重新画一个，或者利用其它方法修改尺寸（当然有时必须这样）。很显然，这浪费是很多时间，修改的效果也不是那么直观。

当然，这是一个很小很肤浅的例子，各位多多练习，并有意识地利用数值控制框输入功能，你会爱上它的。
