【SEG出品】GH讲解之Preference(中)


[版块:参数化设计] [分类:经验教程] [复制链接] 查看: 31206|回复: 392
 拓筑学院老师|DanielJin 发表于 2014-7-23 23:43:32 | 显示全部楼层 |阅读模式
本帖最后由 DanielJin 于 2014-8-17 12:49 编辑

首先,很开心的告诉大家,E拓参数化板块有自己的独立域名啦!以后大家可以输入csh.eeeetop.com即可访问参数化板块。
大家没有发现参数化板块的UI比主页要简洁一些了吗?UI会慢慢进行更加简洁化设计,有好的建议的朋友,
有喜欢学习参数化知识的朋友,欢迎加群312673316一起讨论。备注E拓即可。


原帖内容由微信公众账号【SecondEffectGroup】 【江河梦】小组发布,由【DanielJin
】获得独家授权,进行重新整理和编辑后发布。转载请保留此行信息。欢迎大家下载由【Second Effect Group】出品的gh插件seg,其在幕墙行业,数据存储,曲线等分,数据优化等方面具有非常大的用途,并提供中文版支持。插件将不断更新,更新日志将会在本论坛同步推出。下载地址:http://www.food4rhino.com/project/segghcommon




下面开始教程。


首先,感谢各位关注。新加入的朋友可以查看之前我发布的主题进行由浅入深的学习。教程前会增加分组的小标签,如【DanielJin原创】,【SEG出品】等,一个标签对应一系列教程。
由于用户基础不一,我们要由浅入深,先讲基础操作,再讲工程实例,再到深入GHA开发,以及各种复杂算法。期间可能会穿插着来讲,用户可以直接回复有关问题,我们一定会尽量去解答。
本篇为基础篇插件界面介绍的第三篇。

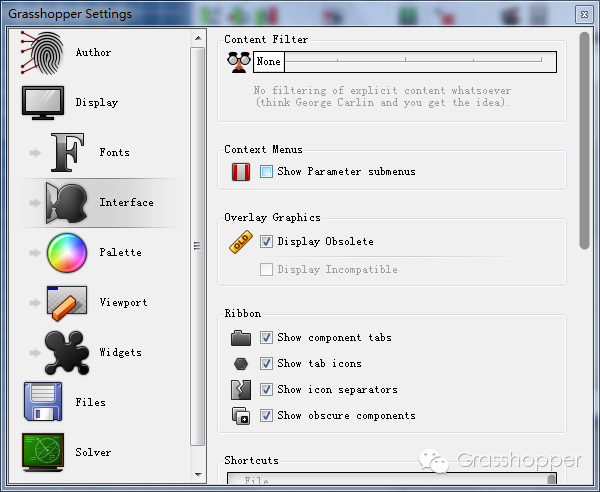

1, 0 (1).png 调色板
主要是对不同状态下电池的边界颜色,填充颜色,文字颜色做修改。
0 (2).png
具体有非选中状态(Normal)和选中状态(Selected)之分。
下面又有禁用电池(Disabled Capsule),错误电池(Error Capsule),隐藏显示电池,隐藏的是电池内部的几何对象(Hidden Capsule),标准电池(Standard Capsule)警告电池,含警告信息的(Warning Capsule)
除了上面的禁用电池,任何类型的电池甚至错误电池都可以使用,只要输出内容有意义,不要因为红彤彤就有心理障碍。
2, 0 (3).png 视口配置
0 (4).png
Default Template Materials默认模板的着色配置。如果你没有设置模板文件,那么每次新建的gh文件都会以这个颜色来渲染你选中和没选中的GH几何对象在犀牛文档里面的显示。
如果设置了模板文件,则显示按照模板文件的Document Materials来显示颜色
本文档你还可以自己设置与模板着色不一样的渲染颜色,即设置Document Materials
注意点到球上面右键设置颜色。
Preview Display 预设显示(其实这些在Display菜单中也可以设置)
Display Gumballs 是否显示操作轴。所谓操作轴一般是针对点而言的,如果勾选了那么对于点的显示如下:
0 (5).png
但是引用物件不会显示操作轴,也就是Referenced Point不会显示操作轴如下图:
0 (6).png
有同学可能会问为啥,这个跟引用物件在gh里面存储的机制有关,这个机制跟单纯的储存几何对象肯定不一样,我估计大概都是存储的Guid(这东西是世界上最不值钱的,不知道是啥可以去百科下)。
那么操作轴有什么好处呢?在gh中好处很明显,就是你可以拖动操作轴对点进行移动(貌似不能输入具体的移动距离,而且也只能朝世界坐标的X,Y,Z方向拖动)。我们知道gh中的物件在犀牛中是不存在的,而这个东西可以在犀牛中拖动不存在的点来改变gh中的数据,已经很了不起了。
剩下的就是对gh显示颜色渲染质量的设定
0 (7).png
这里需要注意的是,如果选用低质量的渲染有可能看到的点,线会偏离真实位置,所以你电脑配置不错的还是选择高质量渲染比较好,要不可能会出现很多点乱跑的情况。

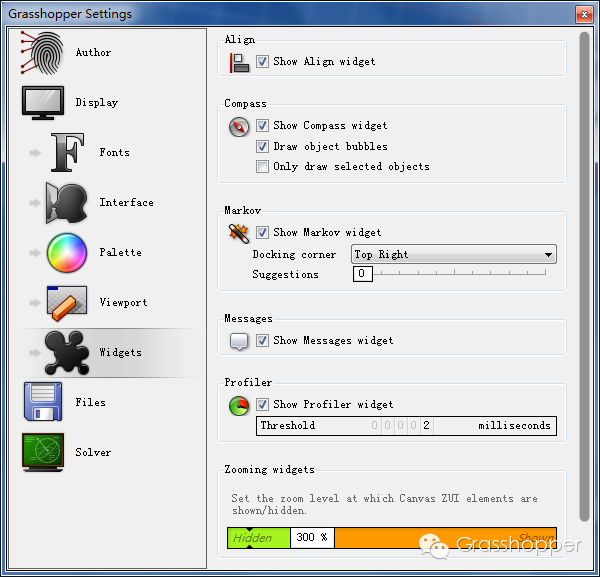

3, 0 (8).png 各种小部件,如下图
0 (9).png
A,Align对齐小部件,如果勾选的话选中多个电池则会显示对齐选项如下图:
0 (10).png
也就是顶端对齐,居中对齐,间距相等阵列等,自己点点试试吧,学习gh一定要勤动手。
B,Copass罗盘
Show Compass widget是否显示罗盘部件
Draw object bubbles是否在罗盘边缘显示电池气泡
Only draw selected objects只显示选中电池的气泡
如下图:
0 (11).png
此罗盘究竟有何意义?本人虽然用gh也好多年了,但是真的还没有用过这个罗盘。我想大概就是一个位置定位吧,如果你连线图中电池太多,可以指示你电池在面板里面的分布情况,以便你能快速找到电池。
C,Marov 建议电池菜单
0 (12).png
勾选Show Markov widget会在gh某个角落显示一个长条菜单显示建议电池,也就是说gh在推测你下一个将用什么电池,给你一个建议。
Docking corner是设置这个长条所在的角落位置
Suggestions设置显示建议电池的个数,最多设置10个。如下图:
0 (13).png
而且你还可以拖住箭头所指的黑色边界左右拖动来调节Suggestions的个数。
D,Messages 消息
GH的SDK里面有错误消息,警告消息和空白消息。我们一般看到的都是前两个

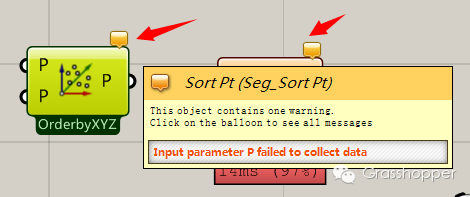

如果勾选了Show Messages widget,那么会在每一一个计算器的右上角显示一个消息,鼠标移到此处会弹出提示。
0 (14).png
鼠标单击此处会弹出消息内容,鼠标点击消息内容可将消息复制到粘贴板。
E,Profiler 分析器
0 (15).png
这个是最有意义的一个部件。
游客,如果您要查看本帖隐藏内容请回复

设置了回复显示全部内容是为了让教程帖子一直出现在首页,方便各位查看整个教程系列的帖子。我们做教程创作者,版主,编辑,没有薪水没有酬劳都是在业余时间热心发帖,若在各位学习过程中造成了困扰,望海涵。
