【By 流风】Rhino＆Grasshopper教程第八期（三）

沧月 · 拓邦元帅|沧月发表于 2014-8-6 20:09:08

本帖最后由沧月于 2014-8-24 17:37 编辑

E拓参数化版块独立域名：csh.eeeetop.com
E拓Grasshopper讨论QQ群312673316,83296128，欢迎各位参数化爱好者的加入，请备注E拓。

上期作业应该很简单吧，楼主接着继续讲，作业内容，楼主是不会在本期中给出答案的，楼主绕弯截图的内容，就是上期作业的答案，大家是看不到的。
关于数据联动，上期讲的只是最简单的加法控制间距。楼主在这补充一种绕点弯子但更有效的方法，思路是保证区间终点不超过1，也是用到了上期的运算器。这样，滑动采样起点控制slider，就能简单方便的实现数据的联动反馈。

而关于程序的优化，这其实更简单。就是将三组线性数据的处理集合成一组树形数据的处理。右键从下往上框选设置多根曲线。

生成结果，但忘记对其进行转化处理了，没关系，再加进去。

照着上期讲的继续完成其他运算器的连接，计算产生了错误。

点全在y=0上，这是因为赋予的y值都是0，楼主需要给其一个树形高度数据来对应三个树形数据组。

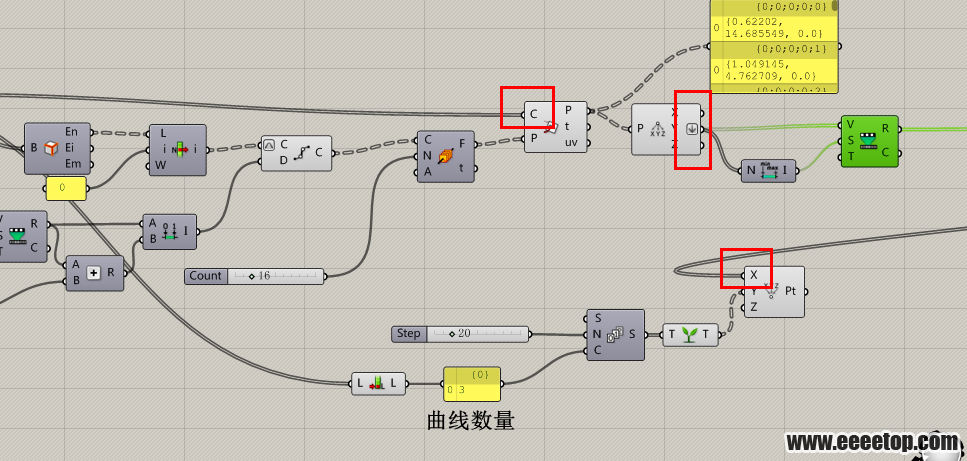

这边的处理完成了，但程序还是存在问题，树形数据显然没有对应起来，x端输入的还是线性数据。问题在哪，可通过panel连接查看。寻找到三个有问题的地方，首先是要对c输入端graft让工作平面和曲线两两相交，其次，y输出端不能再flatten，这两者改动会使x输入端正常输入树形数据。

又出现了一个问题，点全重叠到了一个位置。

其实问题还是出在y输出端上，前面的树形数据是两两相交得来的，因此数据全在独立的路径上，在对其做重新参量化时，使得y值全部变成了相等的值，也就使得输入x变成一系列重合的点。只有将其对应的一组树形数据重新处理为线性数据，才能对其正确的重新参量化。

对应连入后，整个程序的数据处理就完成了，整体也得到了相当大的优化。

发张优化前后程序对比图。

可能有朋友会觉得本期说的不清不楚，楼主也是有点无奈，对于这种实时联动的gh语言，截图确实很难说得明白，再加上楼主讲解能力也有限。所以，楼主决定接下来教程先暂且停一下，图文讲不明白了就出视频吧。既然是出视频了，就牵扯到很多利弊，要准备讲解材料，预先做好程序，还要研究下pr对视频编辑一下什么的。总之，转变初期总会有点障碍，容楼主准备一段时间。

流风

2014/08/05 23:25

**wan28** · 拓邑团练|**wan28** 发表于 2014-9-9 18:20:57

本帖最后由 wan28 于 2014-9-9 18:25 编辑

看了这么长时间沧月老师的教程！一直想着能贡献点什么！~无奈于自己在这方面没有什么拿的出手的！跟着教程一步步走！对树形数据有点了解！拿出来和大家分享一下！（这么往后不是道有没有人看得到

）
不用谢我~我只是大自然的~~~~~
我们从这步开始

也许说的比较笼统！如果你是跟着一点点做，并且用着panel一步步检查着，问题就会看到！

我们看通过截平面截的的点的树形数据类型！它的数据的级别这些点被分成四大组！每组里有20个数据并且每个自成一组，而bounds电池求数据值域时是按组来的！这就导致将数据求数值区间时变成每一个数一组！
$Y}%F`3XLXO)O{TTR$_Y9~H3.jpg$

我们希望做的是将4个大组的数据求数据值域！我们要这样做的最好的办法就是将数据的最后一层级抹掉将每组的10个数据放在一起！

到

然后再

为了将树形数据相匹配我们需要将树形数据的等差数列在加工一下

然后就file:///C:\Users\dell\AppData\Roaming\Tencent\Users\421218640\QQ\WinTemp\RichOle\MSG}6UI8%G$2{}M0WLWSD71.jpg

！第一次写这麽多！也没有什么经验的，一点点心得!

目的是为了E拓的参数化设计管线做点事情啦！

在前进的中~~~~

**DanielJin** · 拓邦元帅|**DanielJin** 发表于 2014-8-6 20:51:47

非常支持视频教程！关于数据方面的教程，如果你看着晕晕乎乎的，最主要的原因是因为数据结构啊数据类型啊这种东西非常的理论和抽象，都是用数字来观察的，所以希望大家在看教程的时候不要看完然后心里想，这说的都是什么和什么！而是先打开gh，边做边看，你会发现教程写的非常清晰，对每一步的数据转换都交代的十分清楚。打开gh边看边练，可以让你更快的提升水平，更全面的理解教程的每一句话。
从我个人的角度来说，教程里认为最最最最最重要的一句话是，“问题在哪，可通过Panel查看”。随着大家的练习深入，会发现电池越来越繁杂！很容易不知道在哪里就出现数据错误了。这时候panel绝对是最大最大的帮手！
