SU出效果图，不使用任何渲染软件的前提下

**heimuheimu5** · 拓都将军|**heimuheimu5** 发表于 2014-8-12 17:17:03

本帖最后由 heimuheimu5 于 2014-8-12 17:17 编辑


事件起因：方案设计与甲方沟通数次，之前方案表现效果并不如意，设计意图并末得到很好传达。因此，此次沟通希望能达到比较理想的效果，可时间只有4天。只能通过比较简易的处理方式达到比较理想的效果。决定直接将模型从SU导出直接处理。
经过：步骤一：首先导出工作底图，共有三份：一份线框图，用来进行选择（类似效果图公司P图用的通道）；一份黑底白图的建筑光影图（带阴影）；一份不带阴影的光影图。如图所示：

黑底白图（不带阴影）

黑底白图（带阴影）

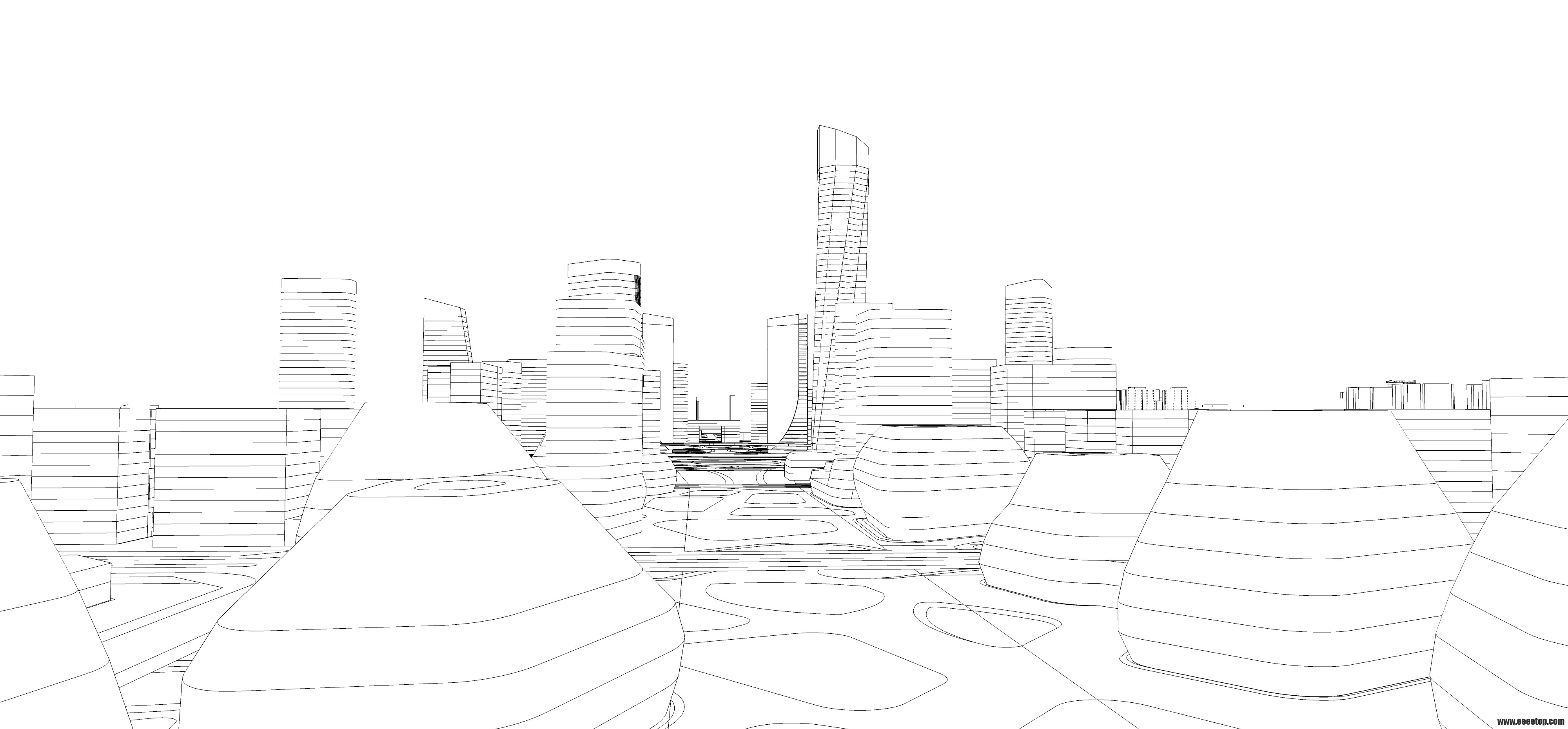

线框图

。

步骤二：在PS装三张工作底图叠加，利用线框图选择绿化、道路、铺装，再分别进行图案填充，环境基本就是考你的素材量和美术功底了。

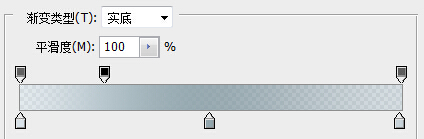

步骤三：强调重要的建筑，例如这张图是要表现中轴的空间感，因此轴线两侧的建筑需要和背景建筑进行区分，最简单的办法是进行简单的建筑填充。我是用了个渐变

填充

，填充后用颜色加深与底图叠加

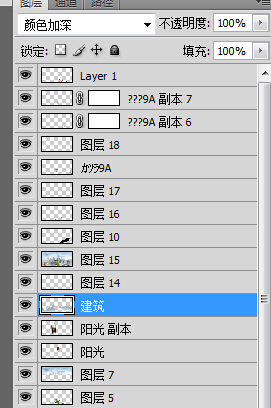

图层叠加

。

无颜色

有颜色

颜色叠加的前后对比。当然可以根据自己喜好填充

**benlin** · 拓都将军|**benlin** 发表于 2014-8-12 17:26:01

这样做，就感觉是这东西好像有点漂浮的感觉。

**深圳老梁** · 管理员|**深圳老梁** 发表于 2014-8-12 17:29:19

benlin 发表于 2014-8-12 17:26
这样做，就感觉是这东西好像有点漂浮的感觉。

重要的是思路。漂浮的感觉，是个人控制能力的结果。你可以利用这个思路做到其它的感觉。看帖要抓住重点。

**DanielJin** · 拓邦元帅|**DanielJin** 发表于 2014-8-12 18:20:31

效果图是用来表达建筑的特点的，因此效果图的好坏不能只看是否逼真，是否照片级别。这种方法运用得当可以很快的表现出建筑的特点，也就是所谓的用PS渲图。而且可以节省人力物力，所以非常推荐。我个人也喜欢用这种办法做一些效果图，会有不一样的效果。楼主可以看一下Alex一个用模型直接结合ps做效果图的实例，非常有启发性。
