关于施工图标高注释规则

**goolelee** · 拓邑团练|**goolelee** 发表于 2014-9-10 10:42:50

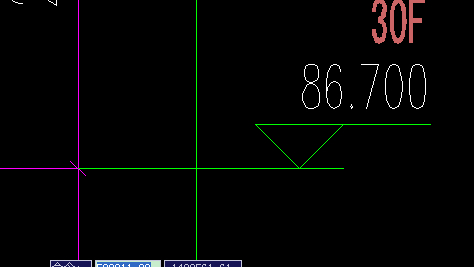

今天看了一本施工图教程上面说标高符号是不可以随意镜像的具体说法见图，可是我问了很多人都说没听过这种规定，身边的人也没有按这种画法做，也不知道到底对不对，特来求助，有大神知道的吗？

**goolelee** · 拓邑团练|**goolelee** 发表于 2014-9-10 10:43:53

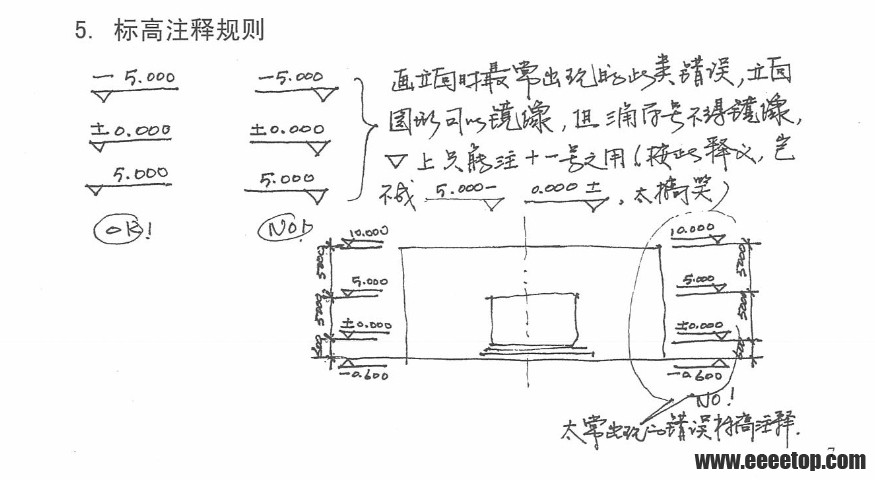

教程上是这么写的

**filons** · 拓邑团练|**filons** 发表于 2014-9-10 10:54:35

反正三角形不行出现在线条的右边咯

**goolelee** · 拓邑团练|**goolelee** 发表于 2014-9-10 11:00:40

filons 发表于 2014-9-10 10:54
反正三角形不行出现在线条的右边咯

按照教程上是这样的，但是我没办法判断教程的正确与否。。。。

**zhupinker** · 拓都将军|**zhupinker** 发表于 2014-9-10 11:08:23

教程说的意思是镜像会出现bug，第一三角形靠近立面轮廓线，第二数字前面符号问题，镜像会出现符号标到后面。但天正修正了这些bug，没事的

**zhupinker** · 拓都将军|**zhupinker** 发表于 2014-9-10 11:09:24

你看他写的太搞笑前面的图就知道他说的什么意思了，这一点应该没什么问题的

**JZchen** · 拓都将军|**JZchen** 发表于 2014-9-10 11:41:54

没有听过此类规定
而且我个人对这个手写教程的可靠程度表示怀疑

**goolelee** · 拓邑团练|**goolelee** 发表于 2014-9-10 13:44:31

JZchen 发表于 2014-9-10 11:41
没有听过此类规定
而且我个人对这个手写教程的可靠程度表示怀疑

我听我的一个同学说他以前看过一个施工图教程的视频，里面也是这么介绍的。。。。

**007qqqqq** · 拓邑团练|**007qqqqq** 发表于 2014-9-10 15:01:16

我就经常镜像，身边的人也经常镜像，没见有什么问题

**007qqqqq** · 拓邑团练|**007qqqqq** 发表于 2014-9-10 15:04:33

而且经常有2边都需要标高的情况，那教程完全就扯淡

**深圳老梁** · 管理员|**深圳老梁** 发表于 2014-9-10 15:42:52

我以前画施工图时，也没听说这样的规定，也没有人指出这样不行。

来自:Android客户端

**goolelee** · 拓邑团练|**goolelee** 发表于 2014-9-10 16:32:53

深圳老梁发表于 2014-9-10 15:42
我以前画施工图时，也没听说这样的规定，也没有人指出这样不行。

来自:Android客户端

那我可以安心地把这条忽略了

**awhat** · 拓城校尉|**awhat** 发表于 2014-9-10 21:53:46

一切以制图规范为准，制图规范上没有这一条的！那个手写教程纯属误人子弟，赶紧扔掉！

**jianghux001** · 拓都将军|**jianghux001** 发表于 2014-9-10 22:05:36

多看看天正的画的施工图吧。基本镜像不会出问题，手写的的确不敢恭维

**天仁地慈** · 拓邑团练|**天仁地慈** 发表于 2014-9-11 09:32:33

这不是事！
