大自然的搬运工系列——女神孙贻昭的大学生活动中心图纸


[版块:课程设计·作业库] [分类:活动中心] [复制链接] 报告无效帖子查看: 23567|回复: 90
拓都将军|zhupinker 发表于 2014-9-12 22:36:02 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
这是当时作业的任务书,做一个1w平米的大学生活动中心,主要功能空间是剧场,也是剧场建筑的一次训练,当时;老师给的往届图纸,其中自己觉得孙贻昭学姐的设计方案很棒,然后图纸又很炫酷,尤其是模型做得特别细致,从效果图就可以看出来,所以整理一下拿到这里给大家看看。以下是任务书部分,如果想看大图也可以到网盘下载,稍后附上:
图纸压缩传到上面了,也应该能够看清,任务书doc格式的我也传上来了,如果大家觉得有必要,我可以把基地的cad传上来,不过我觉得作用不大,暂时就不上传了吧。。。

任务书:
天津工业大学新校区学生活动中心

教学目的 AIM

1)提高学生对建筑功能的理解和组织能力。
2)熟悉国家有关标准和规范,并在设计中得以体现和应用。
3)训练学生综合运用相关知识解决实际问题的能力,鼓励学生在结合实际的基础上大胆创新。
问题要点 KEYPOINT
1)  如何对复杂功能进行合理组织
2)  如何利用建筑形体和空间体现该类型建筑的特性和氛围
3) 如何处理好建筑与环境的关系并将室内外空间有机结合
项目概况 CIRCUMSTANCE
天津工业大学新校区拟建1万平米左右学生活动中心,设计内容包括建筑单体及室外场地。要求建筑造型考虑与校园环境的协调关系及景观效果,同时,应使建筑单体与室外空间能够真正成为学生课余活动和休闲的场所。内部应设一定的共享空间,充分利用墙壁、走道等地预设展览、宣传等用途。
基地内原有步行道路保留,可根据建筑稍作改动。

经济指标:
用地面积:2.9万平米
建筑面积:1万平米左右
容积率:0.3

绿地率:>30%
设计内容 CONTENT
一、学生艺术团训练及演出场所

单位:平方米


用  途

面积
要  求
礼 堂
约2000平米

容纳1000人
配有标准舞台
报告厅
约800平米

容纳400人

艺教办公室
30×3

多媒体音乐教室
100

管乐排练厅
200

舞蹈排练厅
150

合唱排练厅
100

民乐排练厅
150

电声乐器排练厅
50

声乐排练厅
30×2

琴房
10×5

排演厅
400

储藏室
若干

总  计
4500


注:礼堂设计应考虑结构形式、声学设计、观众厅的升起,需要进行视线计算,绘制剖面。

二、特色空间

功能自定,可以包括多功能厅、休闲娱乐、咖啡简餐、小型展览、礼品店等各种特色空间,建筑面积:1500平方米。

三、就业服务

单位:平方米


用  途

面积
要  求
个别面试室
20×4

咨询室、测评室等
20×4

就业信息中心
100

就业网络维护室
20

企业招聘大厅
约500,装

有活动桌椅LED屏

总  计
800


四、办公区

单位:平方米


用  途

面积
要  求
学生管理中心办公室
50

网络维护室
25

学生资助中心办公室
50

贷款管理中心办公室
25

行政办公室
20×6

学生处办公室
20

军事教研室
20

学生处、资料室
20

思想教育中心办公室
40

思想教育中心资料室
20

团委各科室办公室
15×4

会议室
30

120

总  计
600

成果要求 DEMAND
1、完成时间:6+2周。
六周完成整体方案设计,第一次评图成绩占总成绩的50%;
第七、八周深化礼堂部分的设计、完成成果模型、完善总体方案设计,第二次评图成绩占总成绩的40%;
平时成绩占总成绩的10%。

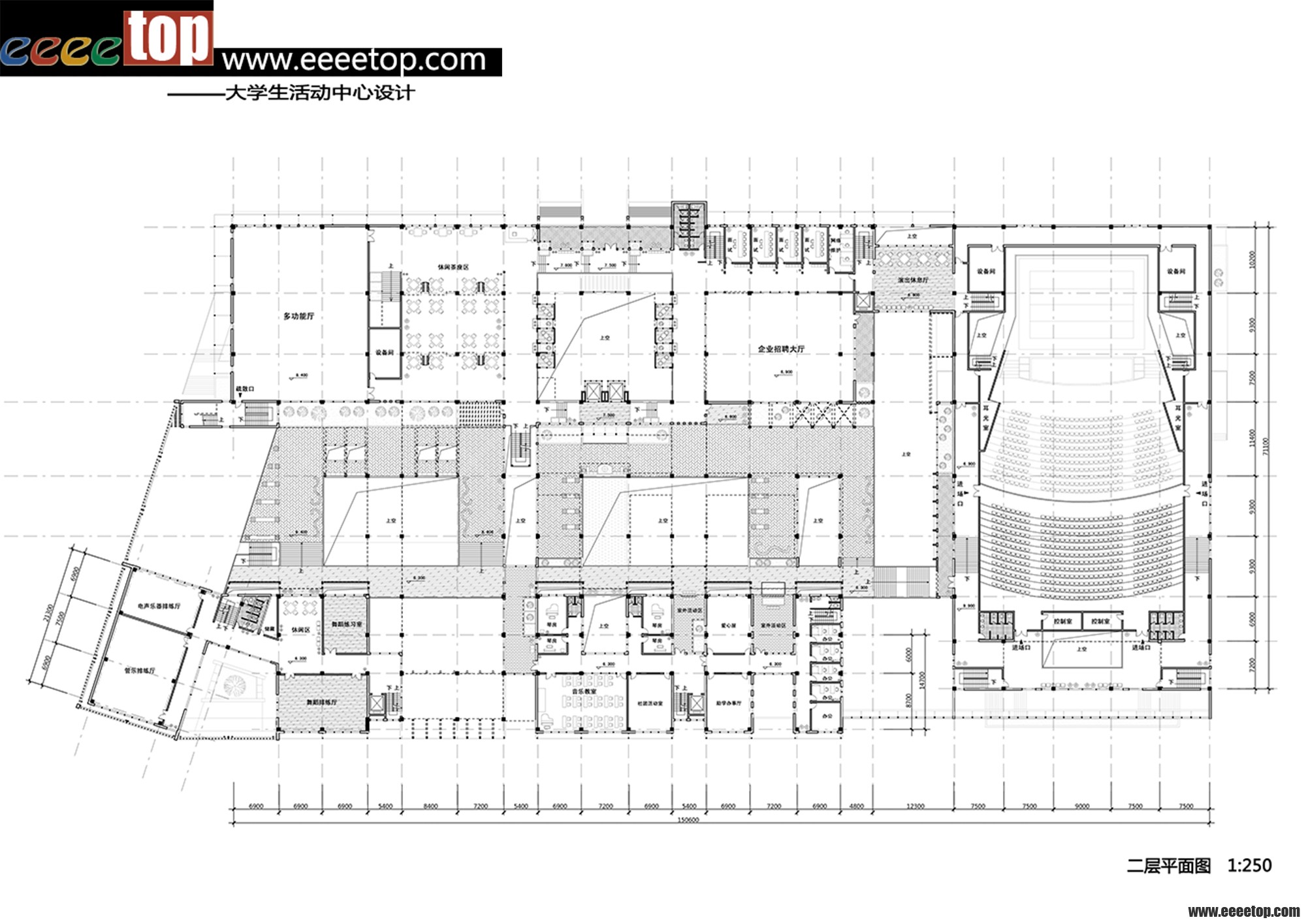

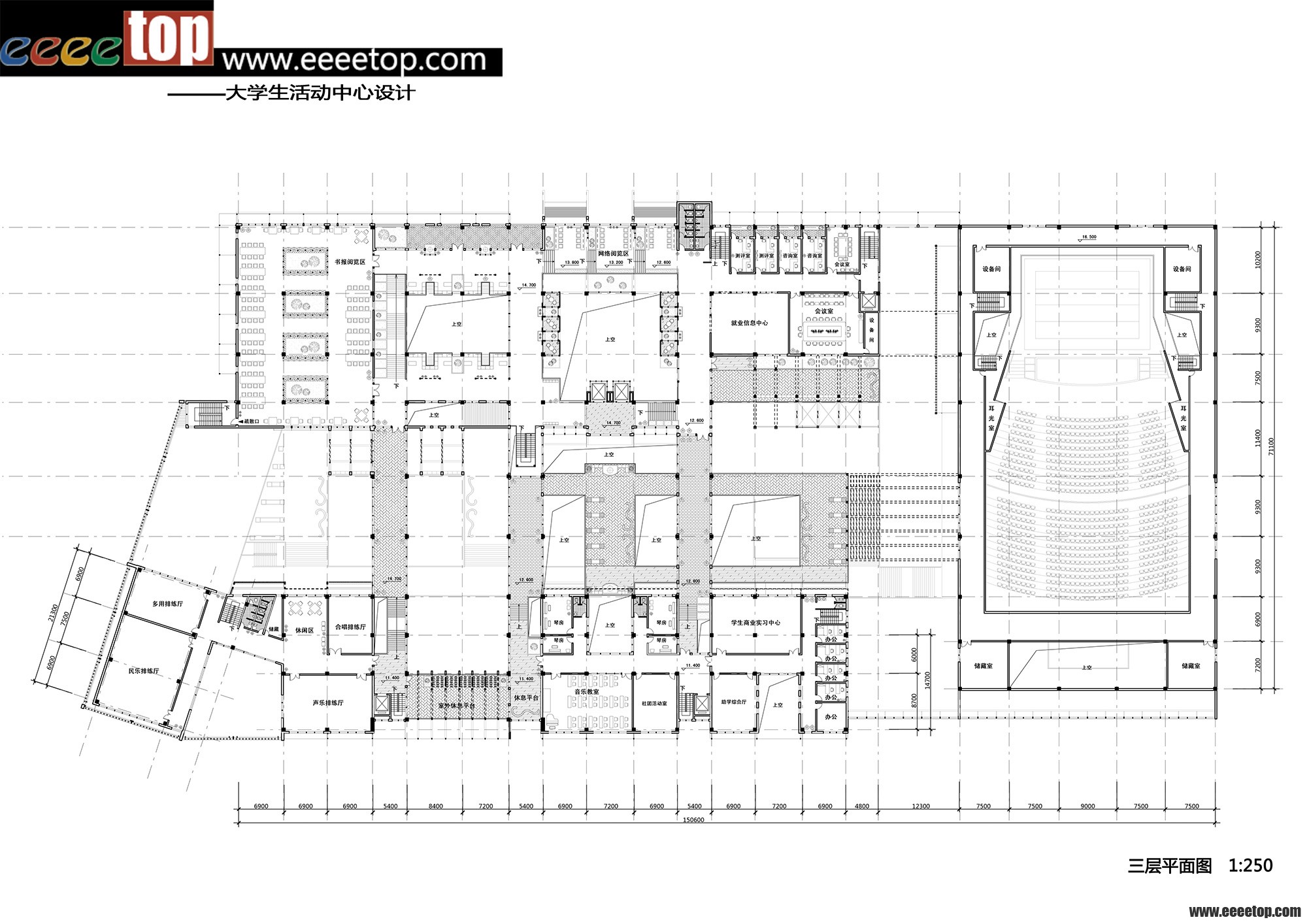

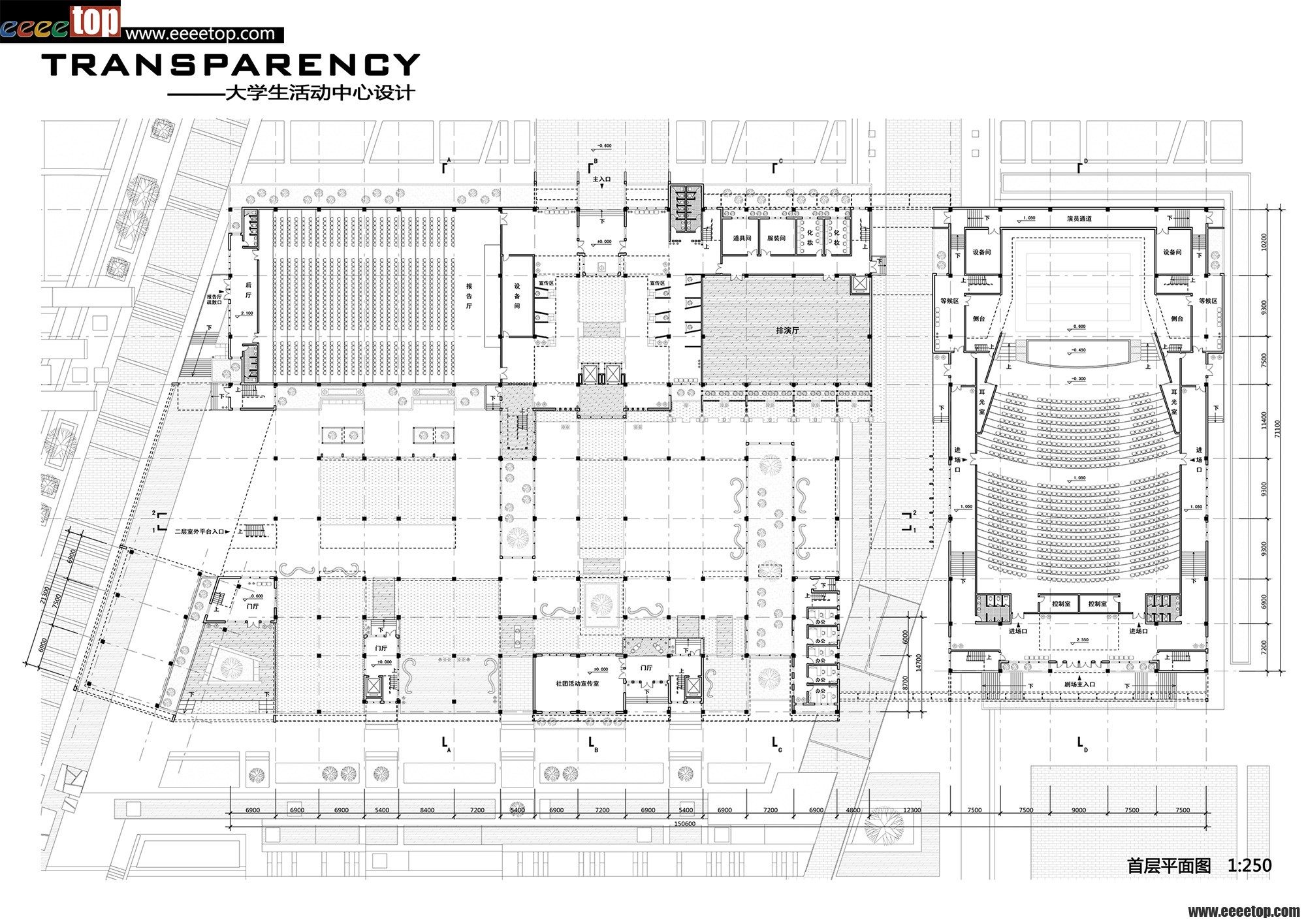

2、第一次评图的图纸内容:区位图;总平面图1/1000;各层平面图1/300;立面和剖面图1/300,各不少于2个;功能分析图,交通分析图等;建筑透视图;设计说明500字以内,必须包括面积指标。
第二次评图的图纸内容:要求完善第一次评图的图纸,增加礼堂的剖面设计和构造节点等内容。完成成果模型1/300
3、图纸要求:出图版式统一(见附件),设计成果为A1图纸3张以上,图幅尺寸594mm×841mm,必须裱板。

4、表现形式:计算机绘制。

方案基地见CAD文件

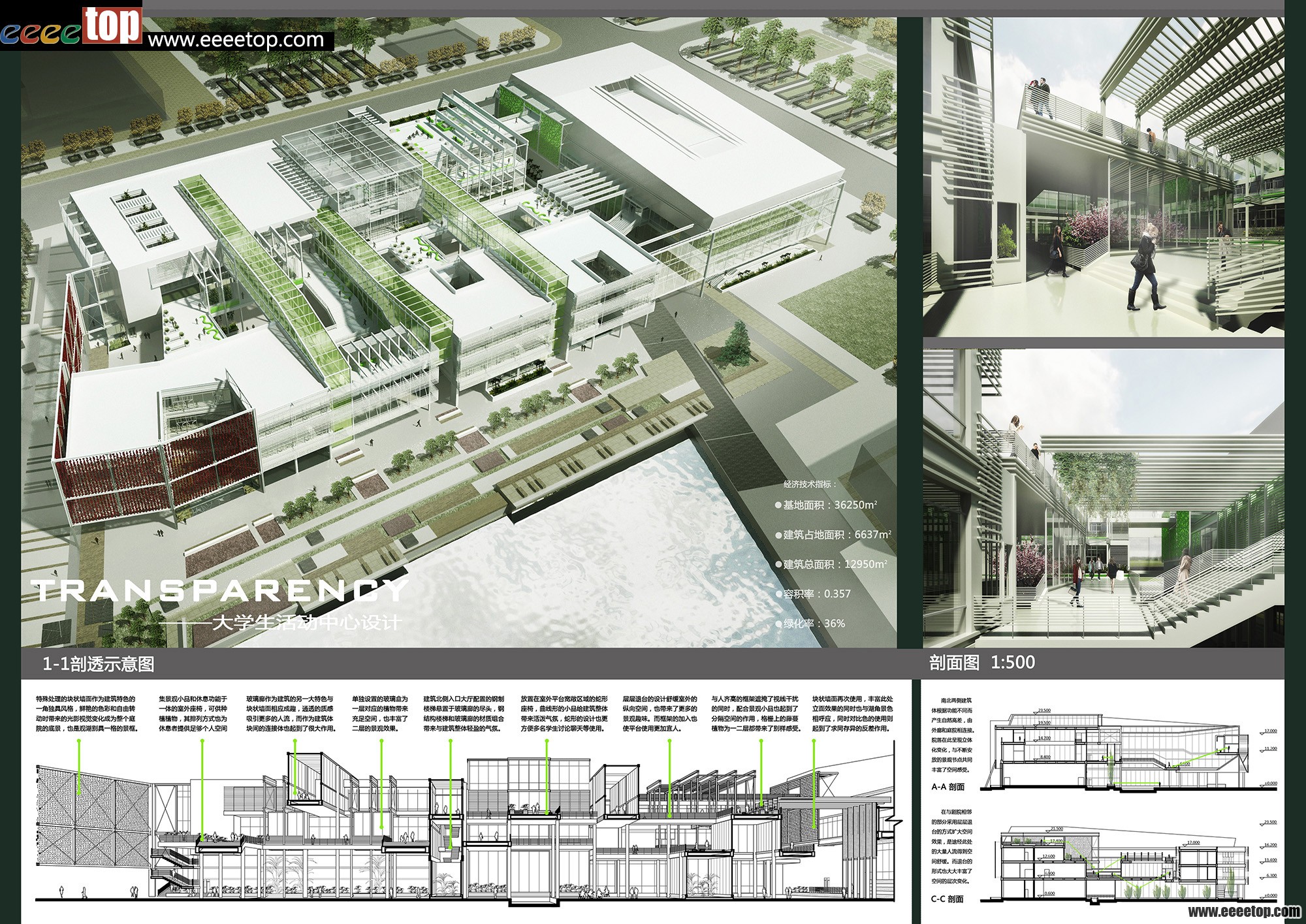

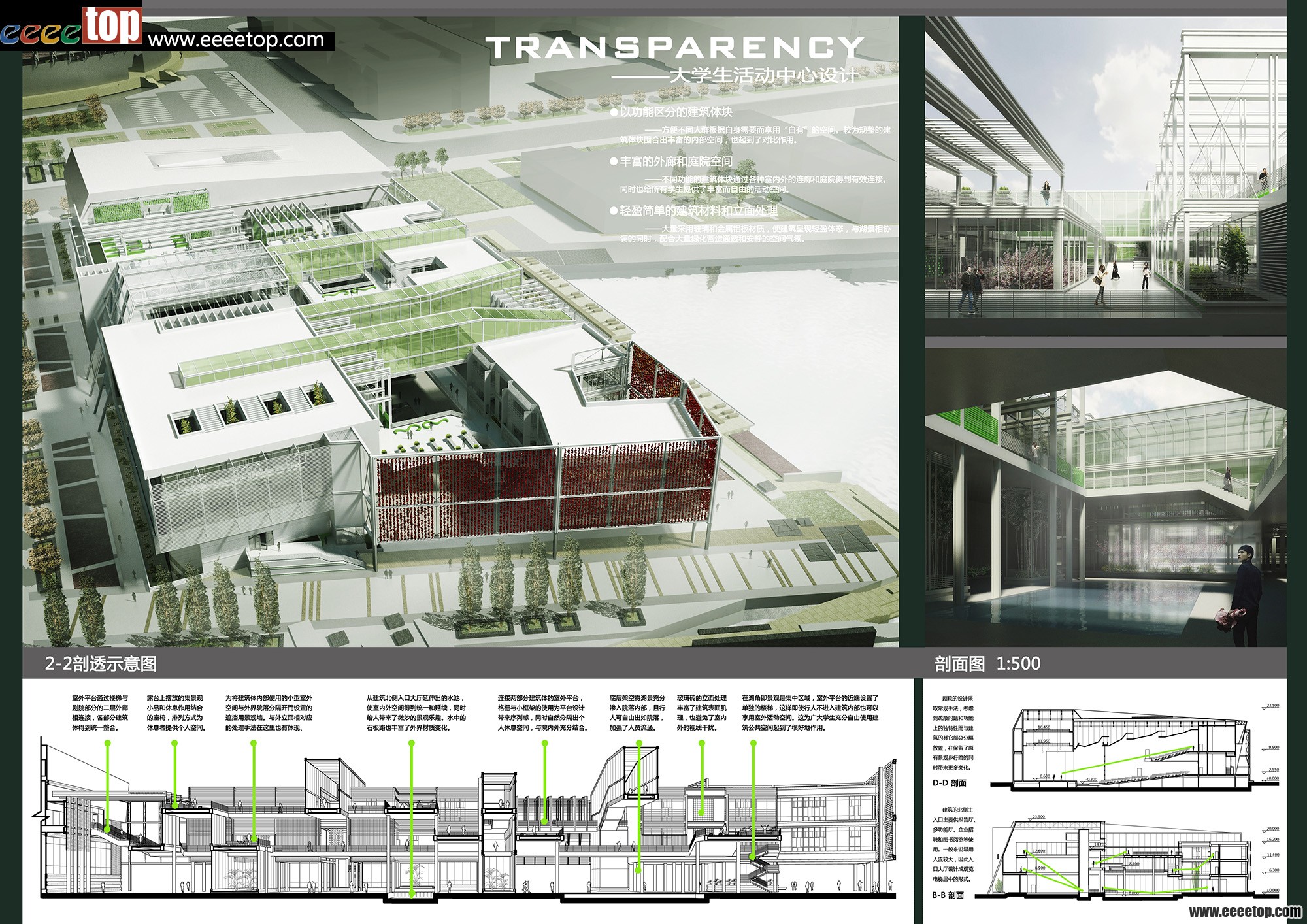

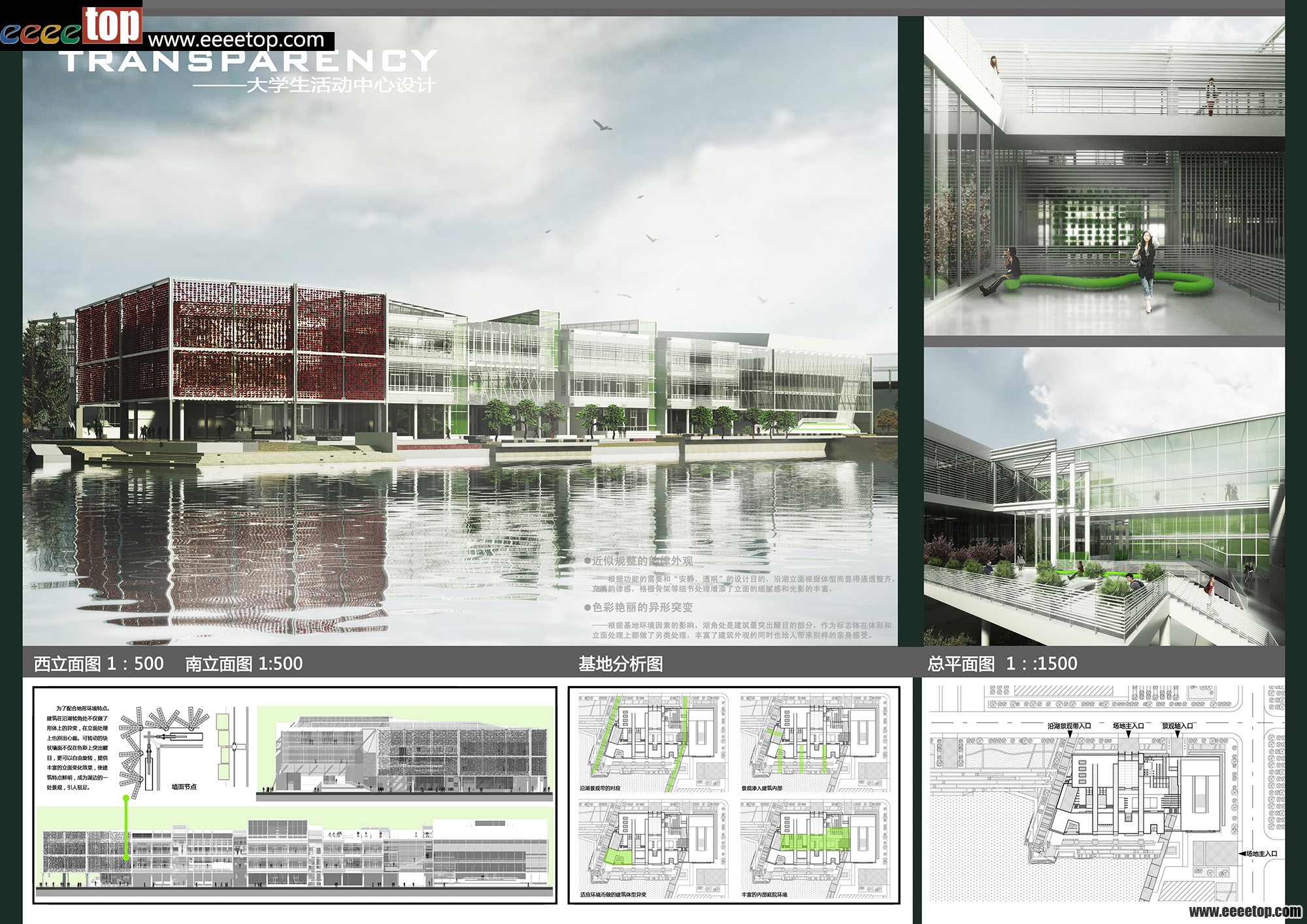

以上是任务书部分,方案请看下面






大图请下载百度网盘地址,已分享至百度网盘

评分

参与人数 5e币 +21 收起 理由
拉拉先生 + 1 不错。
laulily + 1 交流多进步,碰撞思维火花最珍贵。
sunny0201 + 10 向上好少年,多学多思多练多设计。
小科2011 + 1 交流多进步,碰撞思维火花最珍贵。
jin1991 + 8 交流多进步,碰撞思维火花最珍贵。

查看全部评分

拓乡士官|lifeng 发表于 2014-9-12 22:54:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
哇 沙发  确实是很好的图纸  表现和平面都很不错
 楼主 | 拓都将军|zhupinker 发表于 2014-9-12 23:07:41 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
终于编辑好了,睡觉,明天还得练手绘,求大神指导
拓都将军|风沙渡 发表于 2014-9-12 23:30:05 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
图面好清新
 楼主 | 拓都将军|zhupinker 发表于 2014-9-12 23:31:16 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

大爱小清新的图纸
拓城校尉|少少50 发表于 2014-9-13 07:41:16 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
楼主的功底很强。。
 楼主 | 拓都将军|zhupinker 发表于 2014-9-13 08:19:06 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
少少50 发表于 2014-9-13 07:41
楼主的功底很强。。

我只是个搬运工,你都木有具体看帖子的内容
拓邑团练|chenxuancheng 发表于 2014-9-13 09:48:27 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
天大女神?太喜欢这套图了
拓邑团练|11最好的时光 发表于 2014-9-13 10:07:02 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
图纸太棒~~
拓乡士官|136380479 发表于 2014-9-13 10:21:34 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
看起来相当不错
管理员|深圳老梁 发表于 2014-9-13 16:29:45 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
如果是他人图纸,最好还是先征得他人同意哦。而且也不必每张图纸都放上本站的logo的
 楼主 | 拓都将军|zhupinker 发表于 2014-9-13 16:35:35 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
深圳老梁 发表于 2014-9-13 16:29
如果是他人图纸,最好还是先征得他人同意哦。而且也不必每张图纸都放上本站的logo的

恩恩,好的,这个曾经是我们的范图,后面的图会注意的
拓邑团练|33laichi 发表于 2014-9-13 18:07:05 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
那些小透视是怎么p的,有教程吗?
 楼主 | 拓都将军|zhupinker 发表于 2014-9-13 18:16:29 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
33laichi 发表于 2014-9-13 18:07
那些小透视是怎么p的,有教程吗?

这是别人的图纸,我觉得是渲染比较好,ps加了东西
拓乡士官|qesonly 发表于 2014-9-15 09:26:58 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
赞 认真细致 水准不错
