求助！cad画建筑平面图玻璃幕墙怎么表示

**peter704** · 拓邦元帅|**peter704** 发表于 2014-11-11 22:28:59

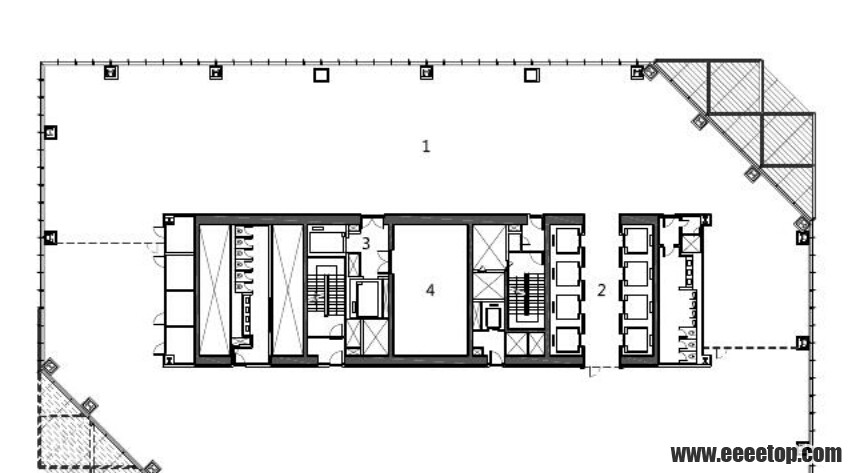

类似下面这张图片，是来表示玻璃幕墙的。
还见过几种类似的，一直没找到具体这样表现的方法，求指点

**Perilla11** · 拓城校尉|**Perilla11** 发表于 2014-11-11 22:41:44

同问。。。

阿喂 · 拓都将军|阿喂发表于 2014-11-11 22:49:13

- -这个...天正上面是直接颜色线宽区分的，CAD还真不大清楚

**南越吴声** · 拓邦元帅|**南越吴声** 发表于 2014-11-11 23:25:50

其实就是两根线

**1174656566** · 拓都将军|**1174656566** 发表于 2014-11-12 08:35:15

方案里面就两根线吧，加个分隔条。施工图里，画线后是窗的图层，也有分割，但平面图画的不细，主要是立面和详图，一般有厂家还。

**jxzjj** · 拓都将军|**jxzjj** 发表于 2014-11-12 08:39:32

一般是示意性的，然后二次设计。

**honghaifan** · 拓城校尉|**honghaifan** 发表于 2014-11-12 08:46:26

一般就是窗户的画法吧

**weiranabc** · 拓都将军|**weiranabc** 发表于 2014-11-12 09:31:24

方案图貌似是4线，然后标窗号，到施工阶段对应吧。

**阿拉丁aladdin**

1174656566 发表于 2014-11-12 08:35
方案里面就两根线吧，加个分隔条。施工图里，画线后是窗的图层，也有分割，但平面图画的不细，主要是立面和 ...

正解，看你是设计的什么阶段，你要是学生也就个方案，根本用不着画8+12A+8 Low-e玻璃，也不用后面再画上横竖向龙骨，而且你连幕墙是隐框还是明框或者是横明竖隐还是横隐竖明都没有考虑好就问画法，可以自己先研究参考一下

**a316747926** · 拓都将军|**a316747926** 发表于 2014-11-12 09:55:34

天正里面墙线可以把你需要的一段改成玻璃幕墙
