su2015日照分析尝试制作

**shfstudy** · 拓邑团练|**shfstudy** 发表于 2015-1-12 15:11:16

第一次发类似的东西，以前总是很喜欢别人文本里，还没设计前先来个日照分析，感觉这样很高大上，一直想做，但总是没有类似软件或插件，很是烦恼。最近看到su2015的一个插件制作日照分析的，就下载尝试了下，觉得很方便、很简单、很准确。先声明下：这是本人第一次尝试，不代表是最好的方法，也期待大神纠正补充，在此仅提供一个方法，权当抛砖引玉。

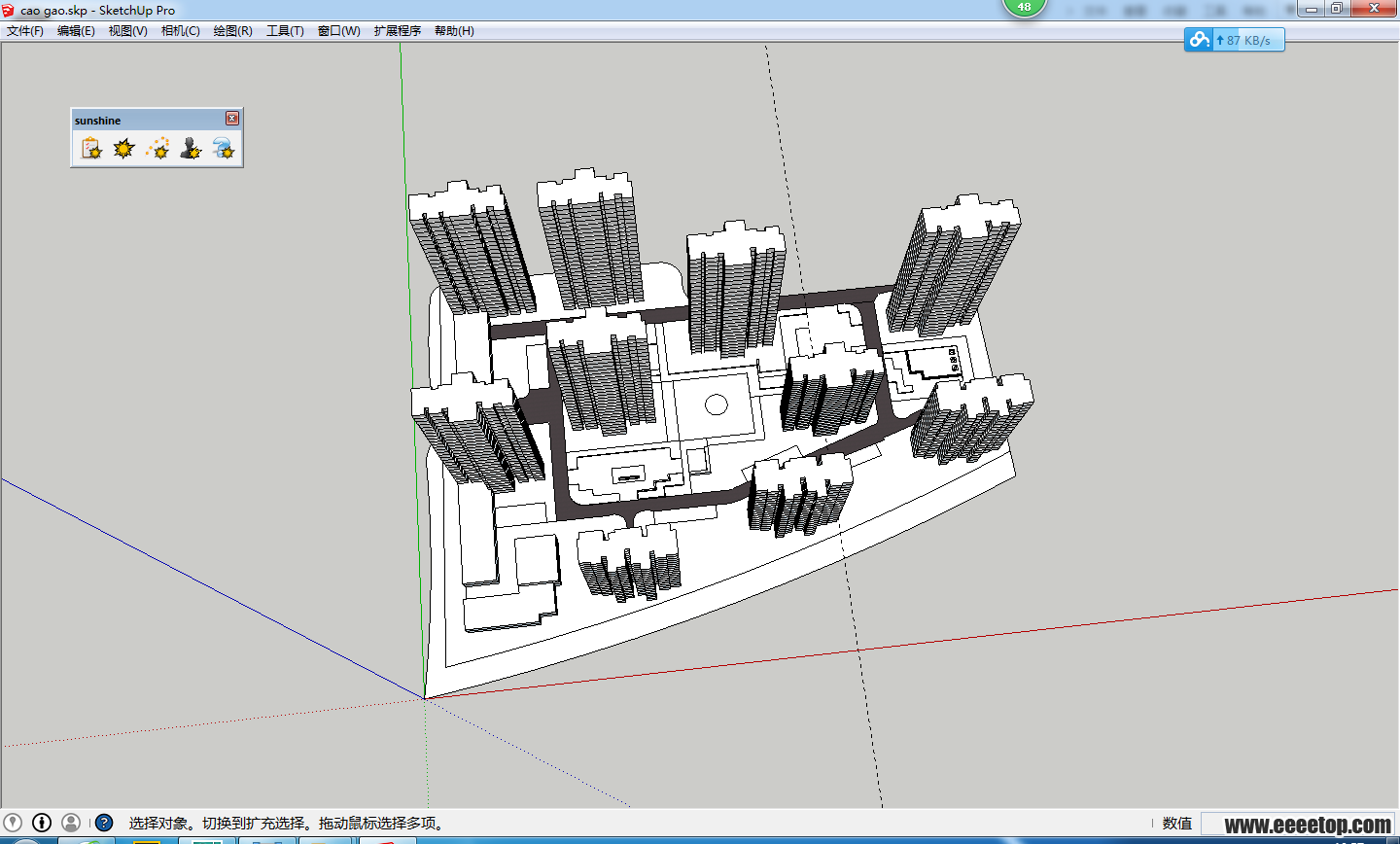

那接下来先说下软件吧：1、首先先下载su2015版本的软件（但是这个插件su8也能用，这里我是用2015的，下载链接后面会发上来），然后安装插件，打开su就能看到这个插件啦如图一。这里我先用一个简单的小区做示范。

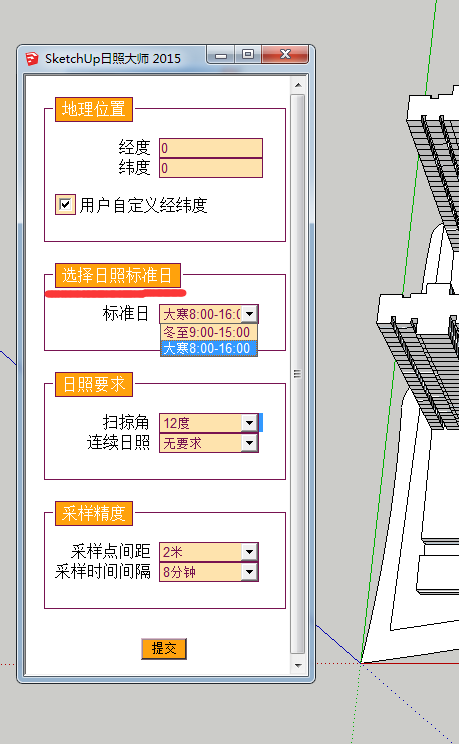

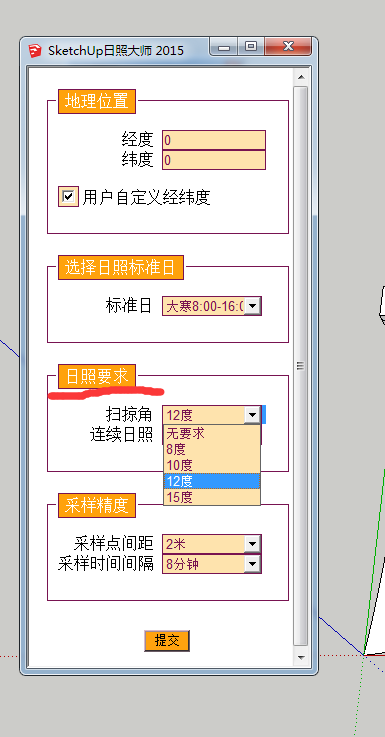

2、点击第一个图例，可看到一下可设置参数，地理位置、日照标准日、日照要求、采样精度等等，其中地理位置有两种方式：按省市和按经纬度非常人性化。可参照图片2、3、4；然后可设置日照标准日，这里提供了两个标准日的参考大寒和冬至，如图5；下面是日照要求，有两个参数可选，扫掠角和日照，如图6.扫掠角：扫掠角是光线与窗、墙面的夹角，在进行窗日照分析、立面等时线分析等命令时，如果太阳光与窗或墙面的夹角小于此角度是则认为此时刻没有有效日照，不计入有效日照时间。默认值为0度，请根据当地日照规范设置该约束角度。平面等时线、点日照计算是不考虑扫掠角约束的，但是立面等时线和窗日照计算会考虑扫掠角约束。最小方位夹角又称为最小扫掠角。当光线与墙面的夹角很小时，该束光线认为是无效的。（这一段也是现查的，哈哈），其余的我就用默认的了。设置好就可提交了。
3、这个软件可以局部分析也可以整体分析，这里先说下局部的，需要先选择一个面，如图7.

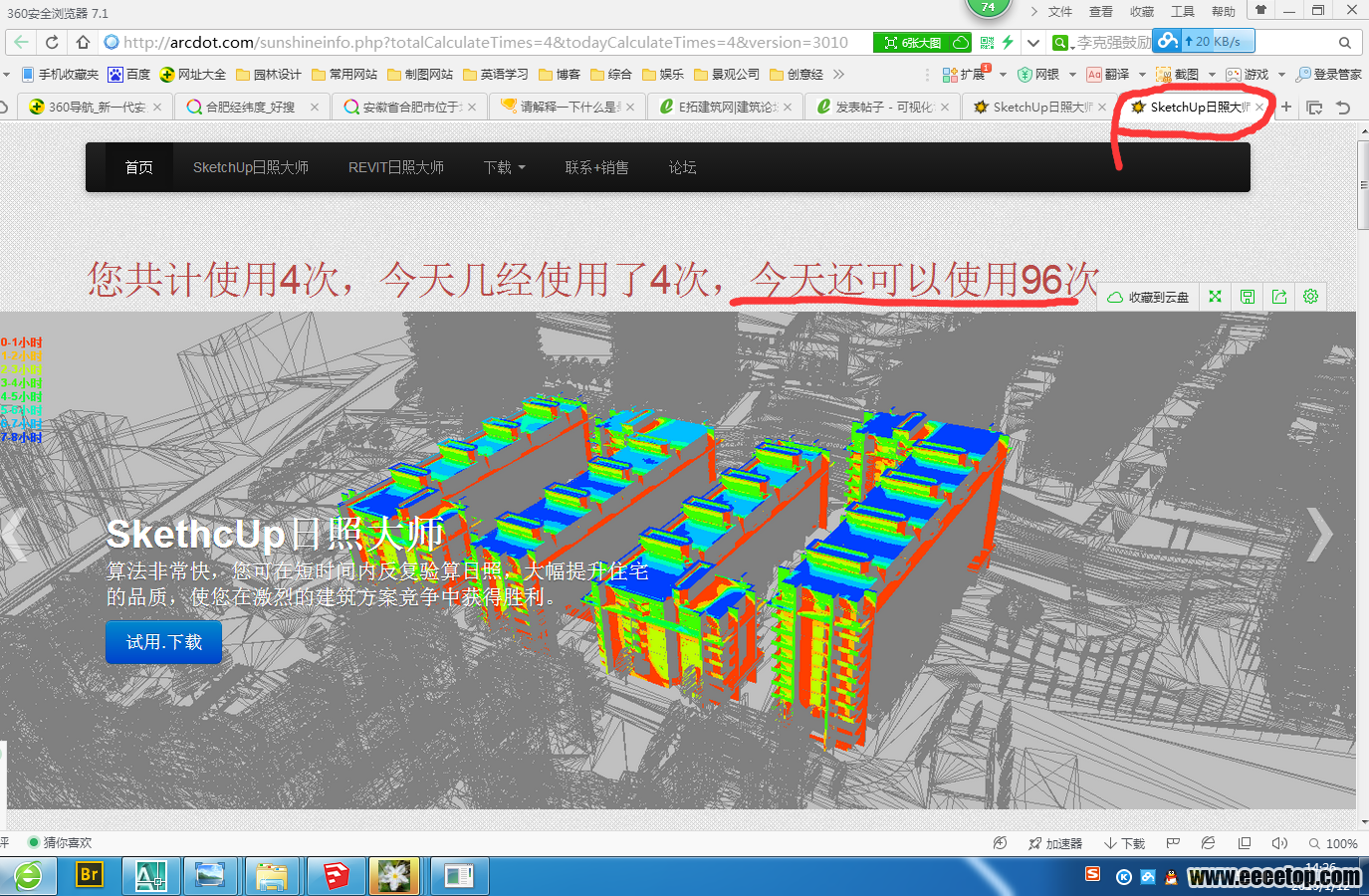

4、这时可以点击日照的第二个图标，如图8.这是会弹出了个网页就是这个软件的介绍了，可以看看。如图9，每天可以使用100次，够多了。再过几秒会弹出一个窗口，分析已经完成，如图10.再看下分析结果，左侧是之前设置的参数和分析所用时间，右侧就是分析结果图了，还挺细的。如图11、12。
5、现在分析整体，我的方法就是全选，哈哈然后和之前一样点击第二个图标，几秒过后结果就出来啦，如图13、14、15、16、17.
