闲来无事，照着《吧卦5》电子杂志上的“六边形网架SketchUp建模思路”的文章练习下建模，大神的整个思路非常有创意，利用布线和沙盒的曲面拉伸可以做出不规则的曲面。个人从中有点小收获，想与拓友一起分享，欢迎一起讨论学习。我发现把线改用面，做成网架的平面，再利用沙盒工具拉出自己想要的造型，利用超级推拉加厚，可以做出无缝的较完美的网架，且简单易行。只要发挥想像力，用这种方法可以做出各种图案及异形的模型。上图：
做出长矩形的窄面（偶数），这个是20个。
做出长矩形的窄面（偶数），这个是20个。
旋转复制60度，2组。
旋转复制60度，2组。
整理成六边形。
整理成六边形。
为了沙盒工具更好捕捉中心点，将中心封面。
为了沙盒工具更好捕捉中心点，将中心封面。

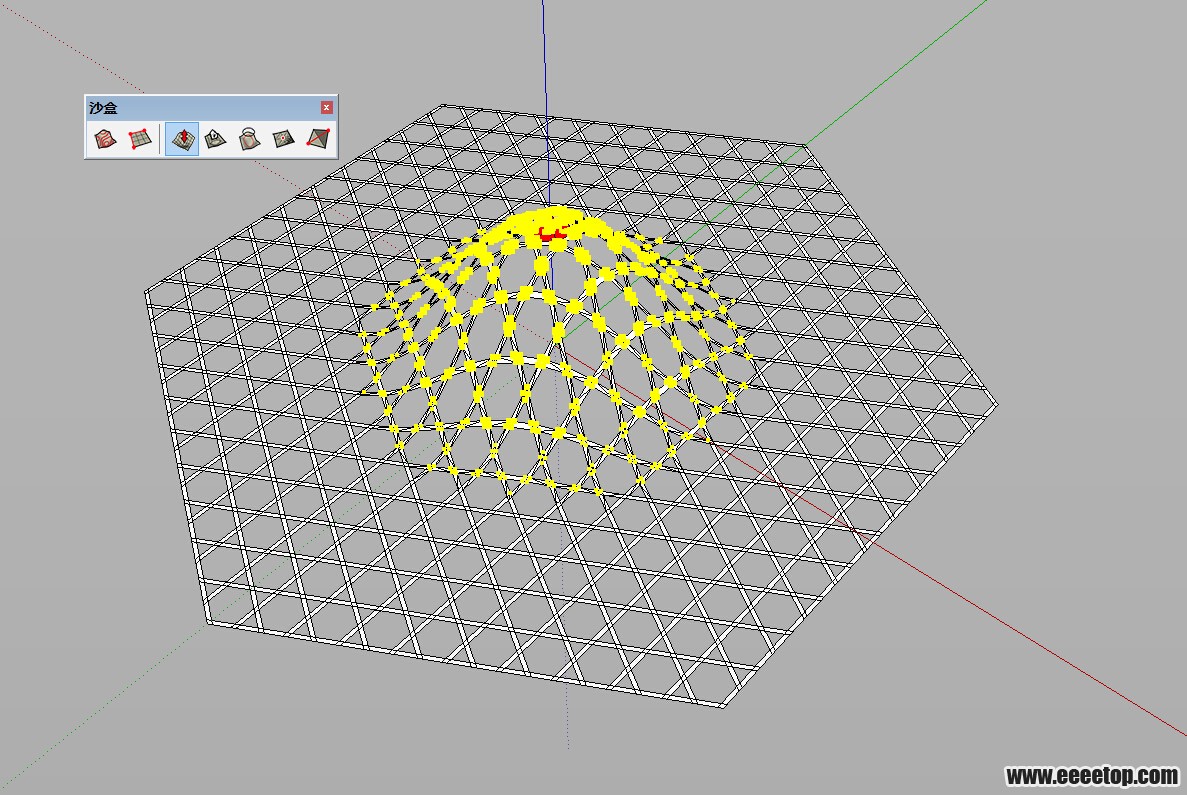

利用沙盒曲面拉伸工具，调整一个合适的半径，向上拉起一定高度。
利用沙盒曲面拉伸工具，调整一个合适的半径，向上拉起一定高度。

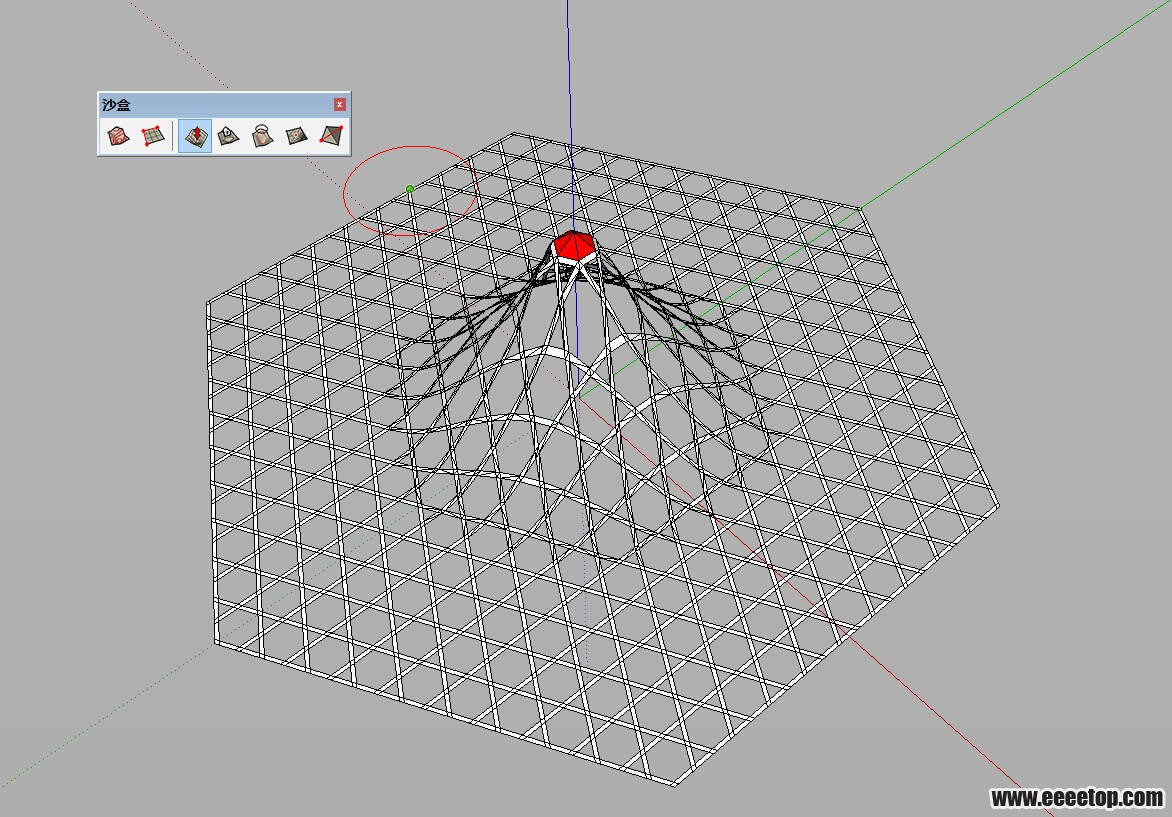

再次缩小半径，再向上拉出一定高度。
再次缩小半径，再向上拉出一定高度。
此时，形体搞定，利用废线清理工具将多余线清掉。
此时，形体搞定，利用废线清理工具将多余线清掉。
成组后，利用超级推拉工具，向上拉起一定厚度
成组后，利用超级推拉工具，向上拉起一定厚度，根据机器配置可能需要等待1~2分钟后就可以看到结果了。
把完成的网架镜像成这样子，一个组件就OK了。
把完成的网架镜像成这样子，一个组件就OK了。

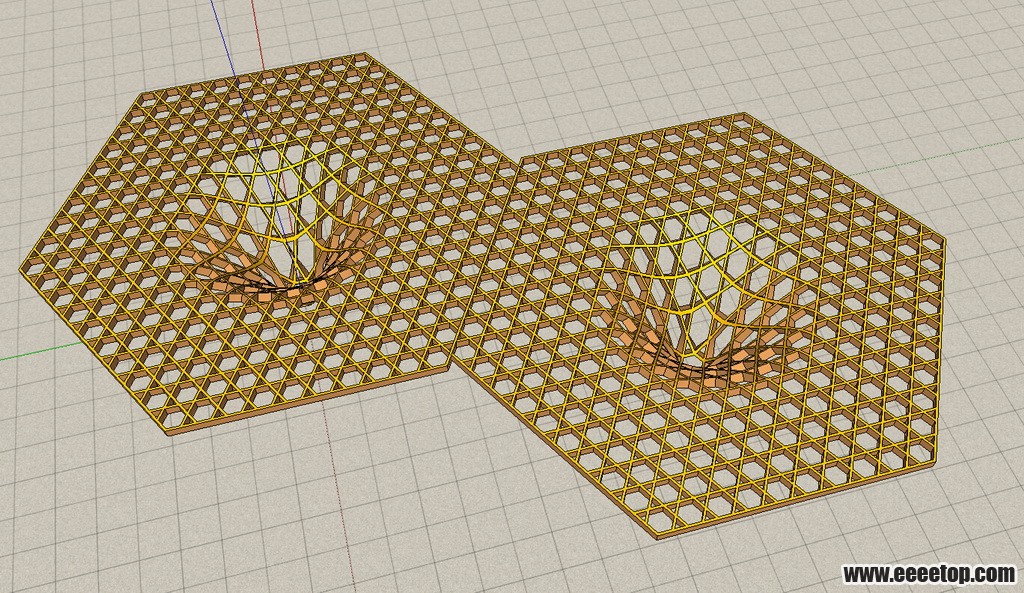

复制一个拼接在一起。
复制一个拼接在一起。
完成后的效果之一。
完成后的效果之一。
完成后的效果之二。
完成后的效果之二。
|
