【WAY】第4讲：Revit操作界面

其实不大想讲操作界面这一课，因为大多数人在操作软件的时候一看就明白，而且讲起来也不得劲，无非就是“这一块是什么那一块是什么”。不过，考虑到课程的完整性，和稳扎稳打（前面的理论都讲了两篇了，也不少这一篇了），还是讲讲吧~

1、上下文选项卡

每一个上下文选项卡下包含一个完整的功能区，功能区中包含不同的面板，面板中有不同的命令。

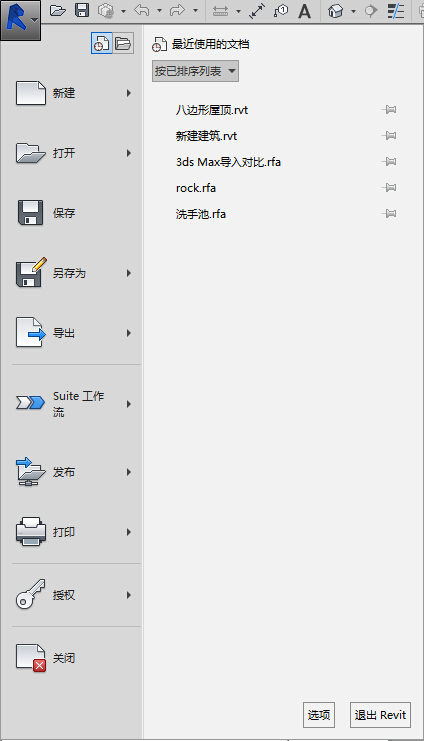

2、应用程序菜单

单击 按钮，展开应用程序菜单。

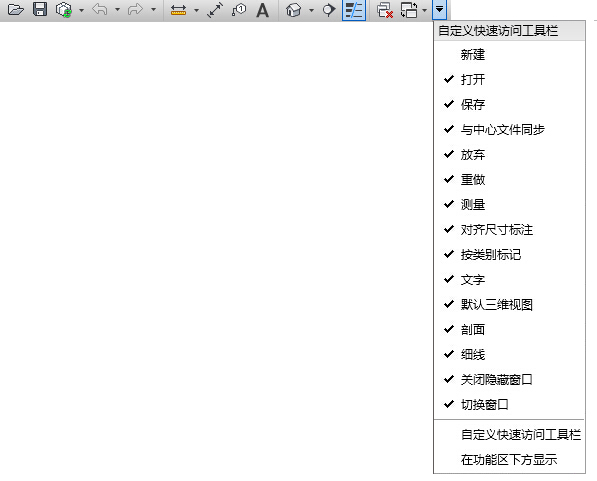

3、快速访问工具栏

快速访问工具栏默认放置了一些常用的命令，在最右侧有下拉菜单可以自定义显示哪些常用命令。

4、项目浏览器

用于显示当前项目中所有视图、明细表、图纸、族、组、链接文件和其他部分的逻辑层级关系。展开和折叠各分支时，将显示下一层项目。同时，通过右键浏览器的相关项，可以进行“复制”、“删除”、“重命名”等操作，见图

5、状态栏

在操作界面的底部，使用某一命令时，状态栏左侧会提供与执行的操作有关的提示。

状态栏中间为工作集和设计选项，工作集提供对工作共享项目的“工作集”和“设计选项”对话框的快速访问。

状态栏最右侧显示有6个快捷设置，分别为

（1）选择链接：设置是否可以选择链接文件及链接文件中的图元。

（2）选择基线图元：可以在视图的基线中选中图元，要避免选中基线图元可禁用此项。

（3）选择锁定图元：可以选择视图中被锁定的图元，也可以在选中时忽略其中的被锁定图元。

（4）按面选择图元：可以通过单击图元的面而不是边来选中图元。

（5）选择时拖拽图元：可以在不选中图元的情况下拖动图元，要避免意外移动图元可禁用此项。

（6）过滤器：使用过滤器可以按类别查看被选中图元的个数，并从中排出某些类别的图元。

6、选项栏

选项栏位于功能区下方，其内容根据当前命令或选定图元而变化。

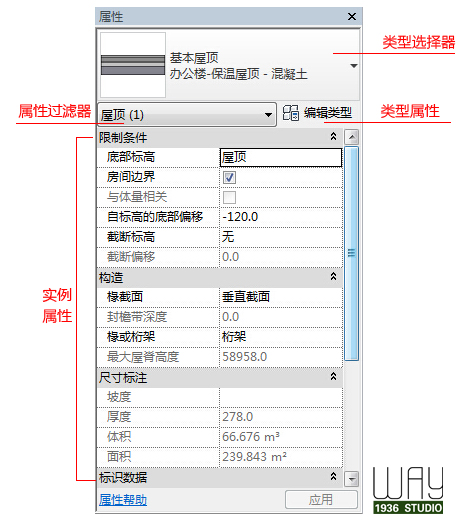

7、属性

（1）类型选择器：标识当前选择的族类型，并提供一个可从中选择其他类型的下拉列

表。可通过“类型选择器”可以指定或替换图元类型。

（2）属性过滤器：用来标识所选多个图元的数量，或者是即将放置或所选单个图元的类

别和数量。

（3）实例属性：标识项目当前视图属性，或标识所选图元的实例参数。

（4）类型属性：标识所选图元的类型参数。

8、绘图区域

也就是工作区域，显示当前项目的视图（平面、立面、明细表及报告等）。

游客，如果您要查看本帖隐藏内容请回复

10、导航栏

用于访问导航工具，包括全导航控制盘和区域放大、缩小、平移等命令调整窗口中的可视区域。

11、ViewCube

在三维视图中，可以利用ViewCube 旋转或重新定向视图。

以上是Revit操作界面的讲解，每一项都有很多子项，并没有一一展开，将在后面的学习中逐个讲到。刚开始大家只要知道页面布局命令的位置即可。

有什么疑问可以留言，我会及时回复大家，谢谢关注！
