【WAY】第5讲:Revit基础操作(一)


[版块:信息化建造] [分类:BIM教程] [复制链接] 报告无效帖子查看: 15522|回复: 96
拓邦元帅|WAY1936 发表于 2015-8-30 21:44:03 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
接下来的将讲解Revit基础操作,有一定操作基础的拓友可以也可以细细看一下,说不定会发现新知识,温故而知新。


一、界面控制
在使用Revit软件界面一般会打开两个常用窗口——“属性”和“项目浏览器”,因为这两个窗口是最常用的,那么关闭后如何打开呢?在“视图”上下文选项卡下,“窗口”面板,有“用户界面”下拉菜单,可以勾选需要显示的窗口。如下图所示

二、快捷键
1、快捷键自定义

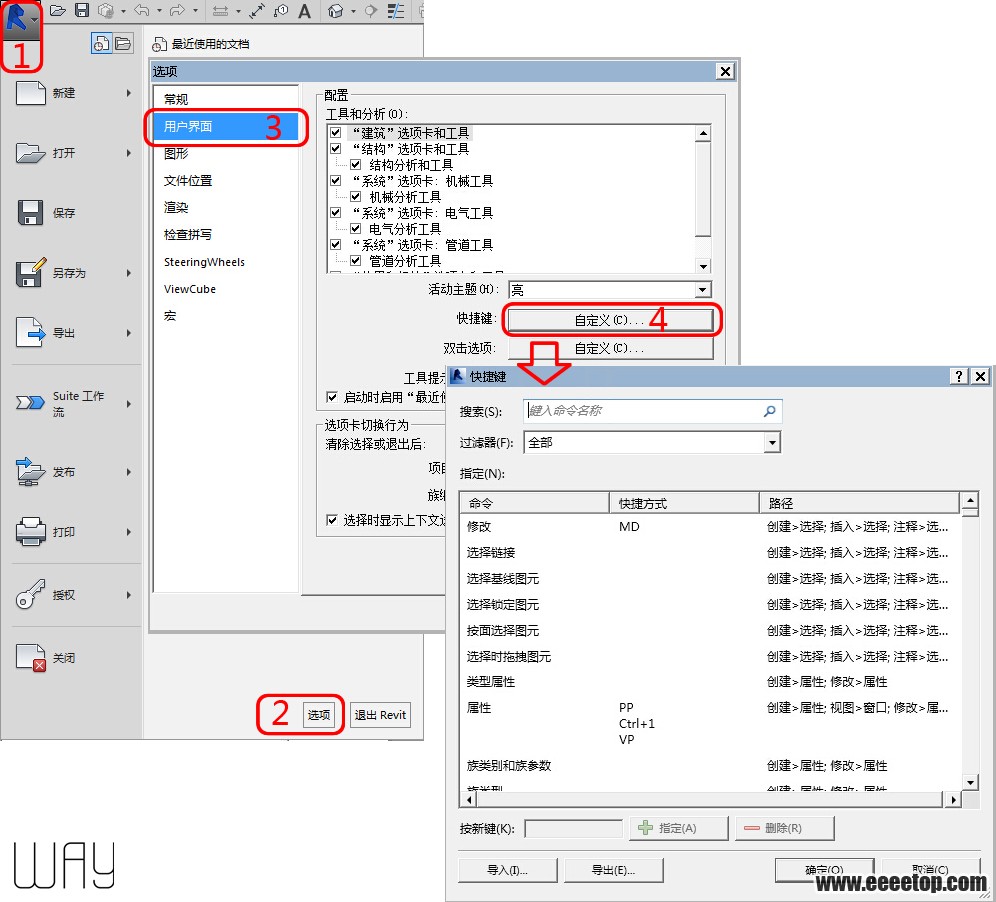

快捷键的使用有助于提高设计效率。单击“应用程序菜单” 按钮——“选项”——“用户界面”——“快捷键自定义”,打开“快捷键”对话框,如下图所示

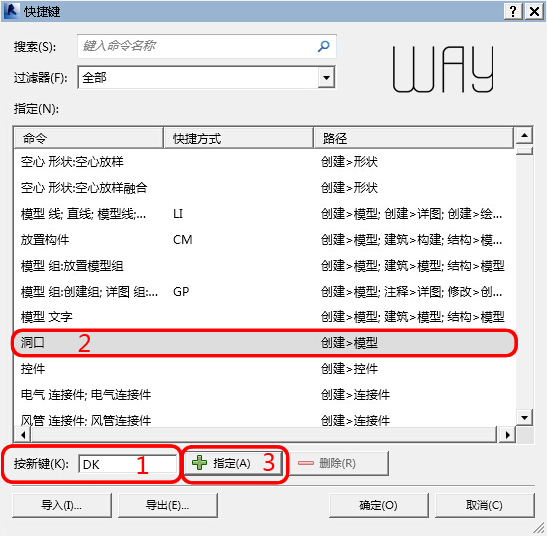

在“按新键”输入框内输入快捷键,然后在“指定”栏点击命令,最后点击“+指定”就完成了快捷键的自定义,如下图所示
2、快捷键设置文件
通过单击“快捷键”对话框下方的“导出”按钮把自定义的快捷键设置保存在快捷键设置文件KeyboardShortcuts.xml,可存于电脑的任何文件夹。当其他用户或电脑自定义快捷键时,把该文件复制到所需用户或电脑上,通过单击“导入”按钮把所选快捷键设置文件的设置导入软件中,如下图所示

三、视图控制
1、项目浏览器

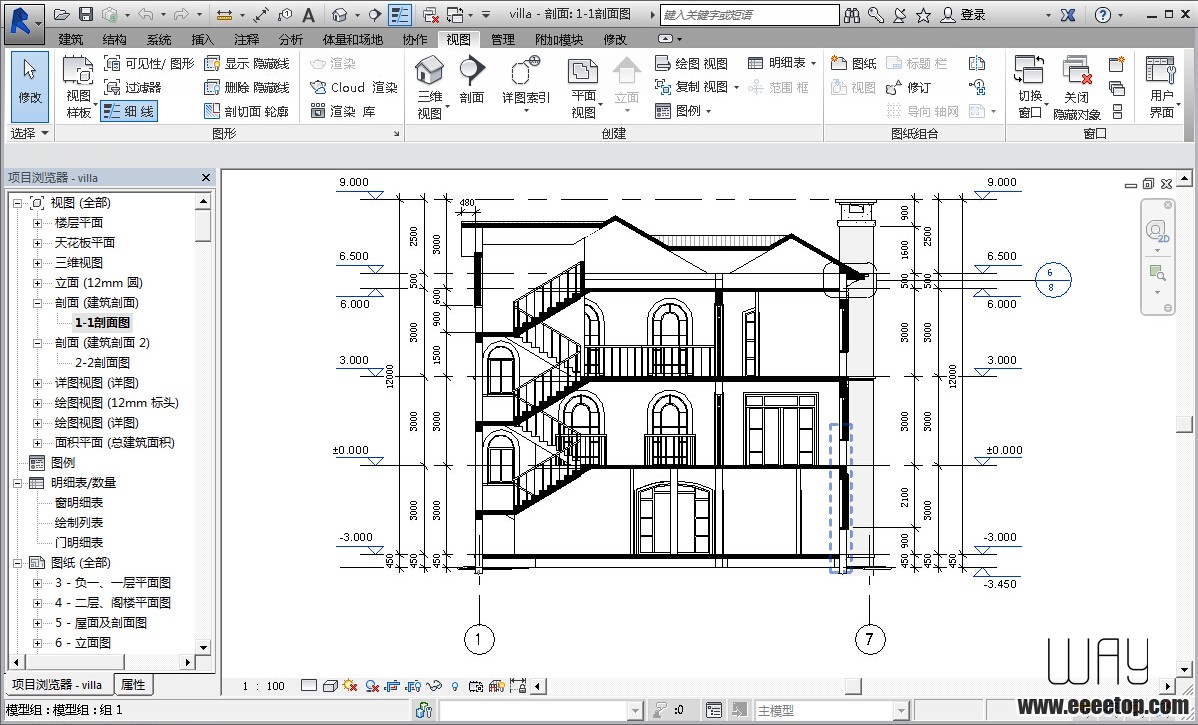

项目浏览器用于组织和管理当前项目中包含的所有信息,包括项目中的所有视图、明细表、图纸、族、组、链接的Revit模型等项目资源,并按逻辑层级组织这这些项目资源,方便用户管理。如下图所示
要打开模型中包含的视图、明细表、图纸,只要鼠标左键双击项目,或者右键单击选择“打开”即可。打开后的视图、图纸或者明细表在项目浏览器中名称将会以粗体显示。

常用快捷操作:

游客,如果您要查看本帖隐藏内容请回复

注:在Revit2014版本和以后的版本中,项目浏览器和属性栏可以合并在一起,在项目浏览器的面板的标题栏上按住鼠标左键不放,可以将面板拖至任意位置。当靠近屏幕边界时会被吸附在边界位置,可以根据操作习惯定义其合适的位置。单击项目浏览器或属性栏可以切换,双击可以将其分开。
2、视图导航
Revit提供了所视图导航工具,可以对视图进行缩放、平移等操作控制。打开视图在绘图区域滚动鼠标中键即可缩放视图,按住中键不放即可拖动视图。
同时,导航栏也提供了相同的视图操作,如下图所示,导航栏有“控制盘”和“缩放控制”两个工具,和导航栏设置。
控制盘的使用方法:
1)在二维视图中,点击“控制盘”工具,在光标前会出现控制盘,包含3个部分,“缩放”、“回放”、“平移”,光标移到某一命令就会紫色显示,左键点击不放其中个命令,就可以使用该命令。(回放指的是之前的操作过程)
2)在三维视图中,点击“控制盘”工具,在光标前会出现控制盘,包含8个部分,“缩放”、“动态观察”、“平移”、“回放”、“中心”、“漫游”、“环视”、“向上/向下”,标移到某一命令就会绿色显示,左键点击不放其中个命令,就可以使用该命令。(大家使用一下就明白了,在此不赘述)
缩放控制的使用方法:点击“缩放控制”工具,按下鼠标左键在绘图区域拖动一个矩形,此矩形区域将快速充满整个绘图区域。点击“缩放控制”工具下拉菜单可以更改缩放效果,如下图所示
导航栏设置:可以设置导航栏上显示的工具,以及导航栏位置和导航栏的透明度。如下图所示
3、ViewCube
ViewCube工具只有在三维视图中会显示和使用,方便将视图定位至东南、顶部视图等常用三维视点。默认ViewCube工具显示在三维视图窗口的右上角。
ViewCube立方体的各定点、边、面和指南针的指示方位,代表三维视图中不同的视点方向,单击立方体或指南针的各个部位,可以在各方向视图中切换,按住ViewCube或指南针上任意位置并拖动鼠标,可以旋转视图。

这一课先讲这么多,下节课继续详细讲“视图控制栏”和“修改编辑图元”。谢谢关注!

评分

参与人数 3e币 +29 收起 理由
建筑缇娜 + 4 心得小教程,教学相济大家进步快。
wswlh + 10 交流多进步,碰撞思维火花最珍贵。
深圳老梁 + 15 交流多进步,碰撞思维火花最珍贵。

查看全部评分

人生有两条路,一条需要用心走,叫做梦想;一条需要用脚走,叫做现实。
拓城校尉|Undefined丶zy 发表于 2015-8-30 21:56:55 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
支持楼主,加油~
妨碍我们学习的不是未知的,而是已知的,尤其是那种略知一二的。
拓城校尉|你好旧时光 发表于 2015-8-30 23:03:31 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
坐等楼主更新~

来自:Android客户端
拓邑团练|我认了 发表于 2015-8-30 23:34:07 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
请教一下,13版的revit真的不能打开15版的文件么?
拓城校尉|陈小徒 发表于 2015-8-30 23:46:06 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
支持楼主!感谢分享!
 楼主 | 拓邦元帅|WAY1936 发表于 2015-8-31 08:07:54 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
我认了 发表于 2015-8-30 23:34
请教一下,13版的revit真的不能打开15版的文件么?

不能,高版本文件的架构更新,软件只支持向下兼容。
