大菜鸟分享revit不规则曲面屋顶与其结构建模经验

**byronn** · 拓邑团练|**byronn** 发表于 2015-11-14 02:08:38

楼主大三，刚刚做完长途汽车客运站的设计，之前在E站找资料发现有关revit的讨论还是特别少。
所以决定发帖分享有关自己如何做出不规则曲面屋顶的经验，

以及他的钢结构
(声明:做出来的结构部分只是体量构件的一种，可以显示但是不是建筑结构)
大概就是说只要不说这不是用结构来做的那就可以默认他是结构文件了

结构细部图

（声明：原创意来自之前在一个小网站上看的关于如何用revit做空间网架模型的小视频，极其不清晰,我后来在E拓上找到另一份有关教程，最后根据两份教程研究出来不规则屋顶，算是加强版）

get自适应教程的原帖
Revit 体量与自适应教程 - 第2页 - 参数化设计 - E拓建筑网 - 中国最贴近建筑学子与年轻建筑师的设计网络! https://www.eeeetop.com/forum.php?mod=viewthread&tid=24280&extra=page%3D1&page=2
Revit 体量与自适应教程 - 第2页 - 参数化设计 - E拓建筑网 - 中国最贴近建筑学子与年轻建筑师的设计网络! https://www.eeeetop.com/forum.php?mod=viewthread&tid=24280&extra=page%3D1&page=2

首先得做一个曲面体量

做体量模型之前，在关键部分画参照平面

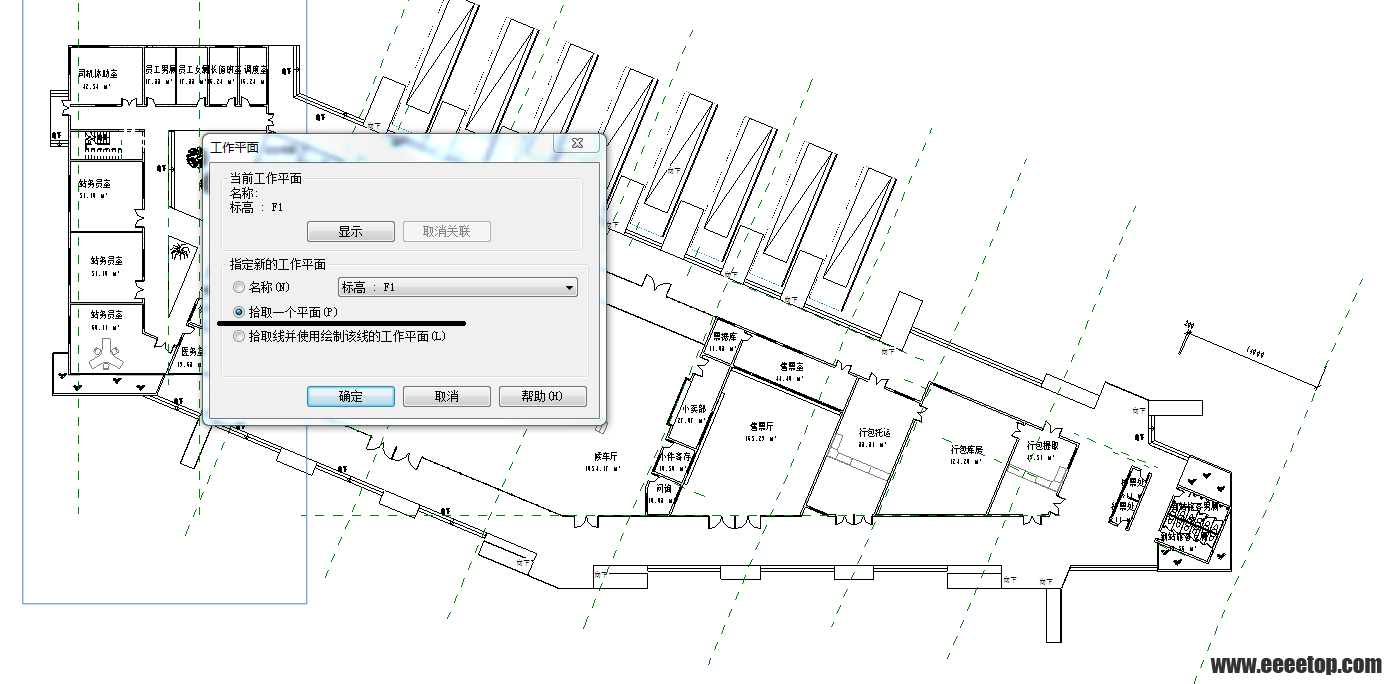

依次拾取之前画的参照平面

在立面上用样条曲线画出曲线

（由于不是重新画体量视图有差别见谅）

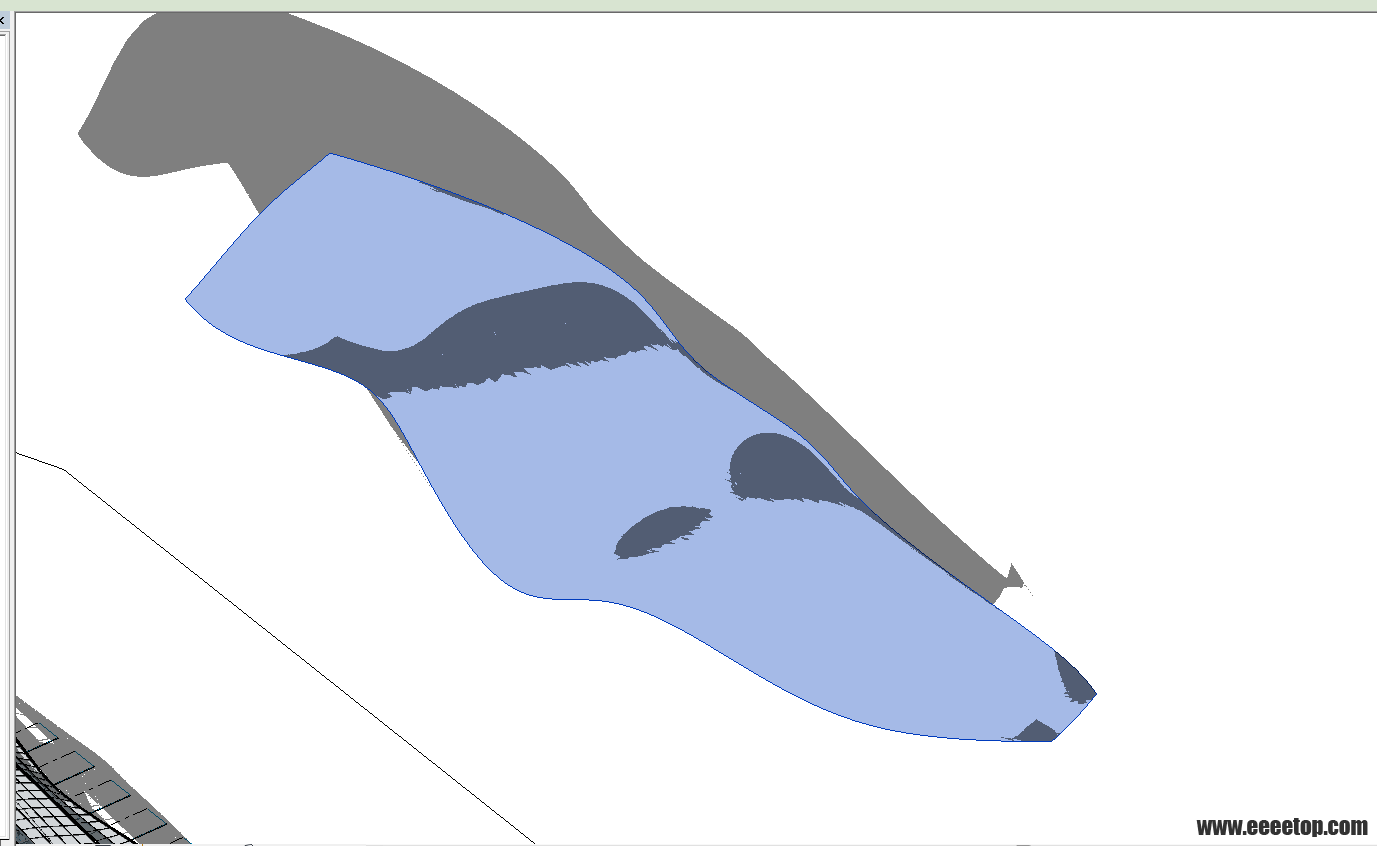

最后选中画的所有模型线，生成实心体量

体量生成，第一步就搞定。
然后用"体量与场地’里“面屋顶“来生成曲面屋顶，

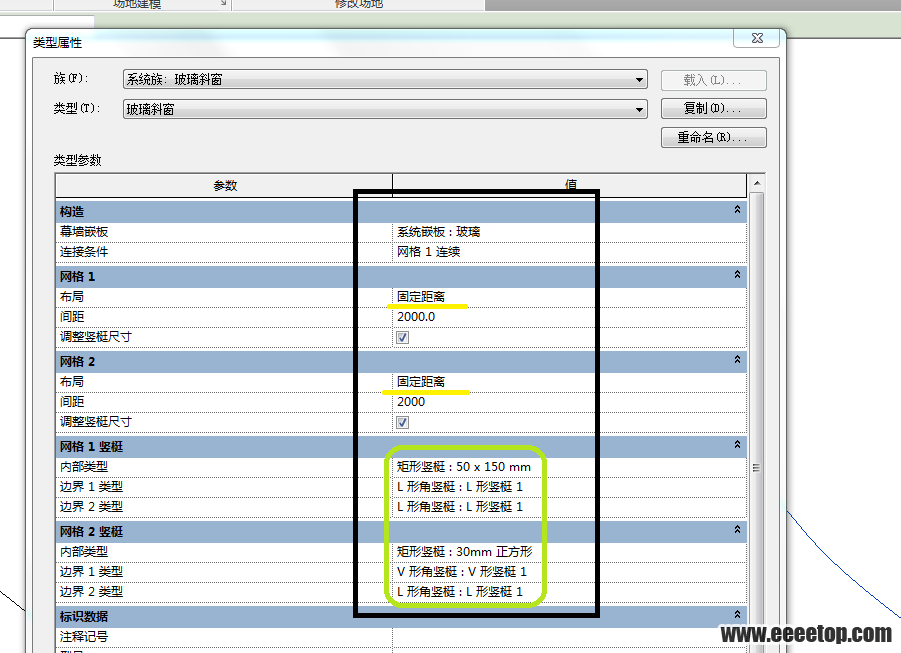

参数调节可自己尝试，个人建议加竖挺
然后点选体量创建屋顶

（电脑不好体量还复杂的同学，阿婆主表示在此静候你们半小时)
ps：
不建议做太复杂的体量，线太多点太多加大电脑运算量，
且体量扭曲过头可能会有无法生存屋顶或结构的情况
（revit会显示：无法生成屋顶，之类）

生成屋顶大概画风如此，装逼开始

生成屋顶后，原体量还有大用，用Tab选中体量向下移动几百mm，用于最后生成自适应钢结构
(再次强调这里的钢结构只是体量构件的一种不是建筑结构)结构部分稍后再提

如果要修改屋顶小块嵌板的类型，例如玻璃改成钢材

会发现屋顶的所有东西都是锁定的

框选屋顶，手动解锁，然后可以手动更换单独的幕墙嵌板

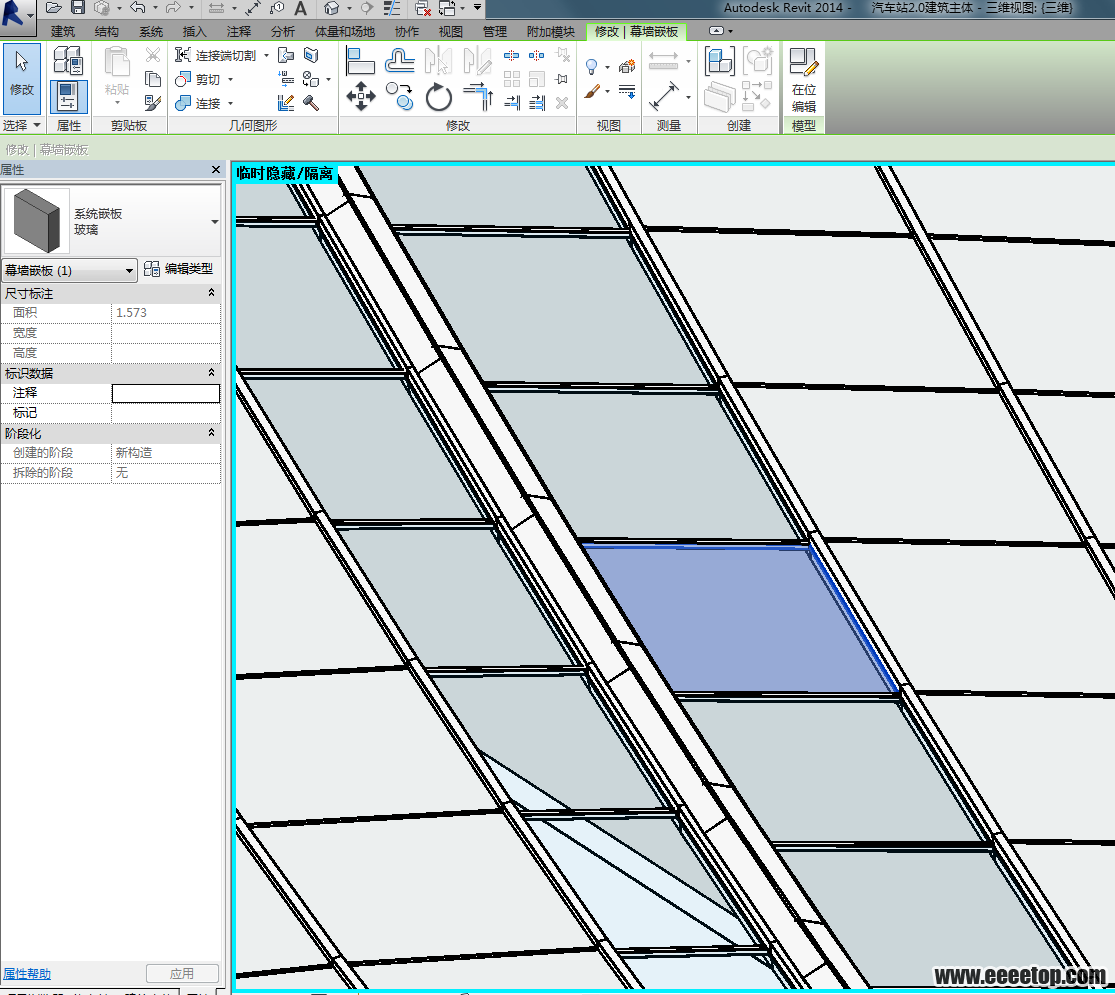

运用Tab选中小块幕墙嵌板，编辑类型，复制系统嵌板并重新赋予材质

最后画风大致如此，屋顶部分搞定，然后来研究结构问题

首先先做一个结构单体（根据教程，下面给小部分教程视频与文件链接，想要完整版自己去原帖下载)
up主也是依葫芦画瓢，细讲也不会比视频更详细

做出网架结构单体，载入项目
编辑放在屋顶下的体量，

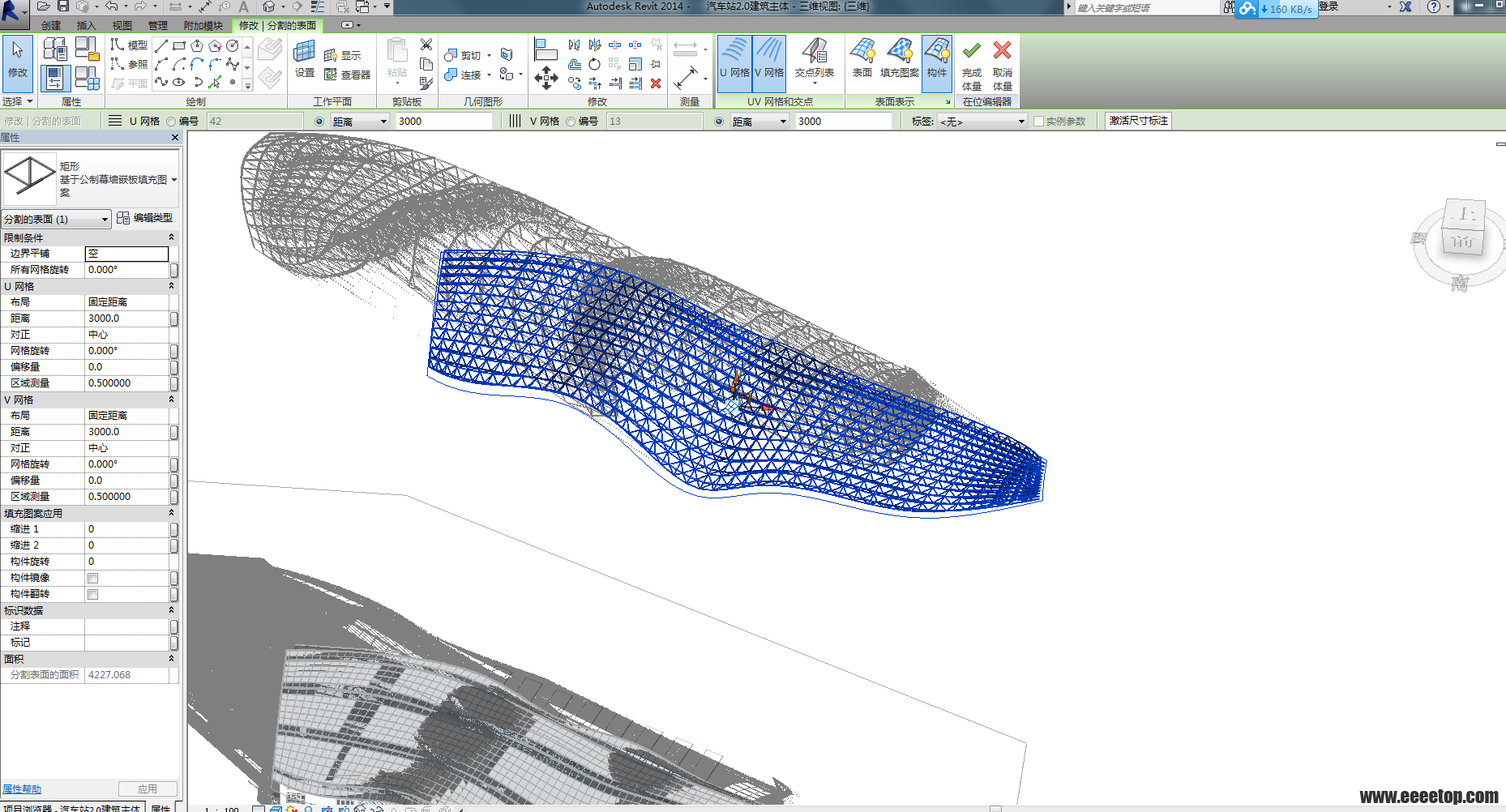

填充图案里找到并点选结构单体，up主表示再等你们半小时，核能预警

结构生成，手动移动到屋顶下合适位置假装附着屋顶,

然后结构两头会有这种情况

需要另外编辑新的结构单元

复制两份分别作为左右边的特殊结构部分，重新编辑并载入项目

用Tab选中修改部分并替换，再用ma格式刷刷完一整边。

然后用相同方法
完成另外一边的改造。
晒成果

高端大气的结构
装逼完毕
第一次写这种教程贴看不懂见谅，写到晚上两点，up主内心是奔溃的。

**chanley2010** · 拓城校尉|**chanley2010** 发表于 2015-11-14 04:04:20

很好。这帖子就让我给你做沙发吧。
哥比你熬的更晚

**不爱吃鱼的啊愚**

这要是大菜鸟，我等简直没脸活下去了，希望楼主多多弄一些基础入门，向你学习

**深圳老梁** · 管理员|**深圳老梁** 发表于 2015-11-14 08:59:45

很好的教程。赞一个。
后面还有3张图片没有插进去正文，是多出来的，还是漏了？

**lzeaf** · 拓邑团练|**lzeaf** 发表于 2015-11-14 09:11:44

lz你好累啊。。。。直接gh+dy就好。。。。
嵌板这玩意还是算了吧。。。。。定位都不对头的。。。。。

**byronn** · 拓邑团练|**byronn** 发表于 2015-11-14 10:42:58

深圳老梁发表于 2015-11-14 08:59
很好的教程。赞一个。
后面还有3张图片没有插进去正文，是多出来的，还是漏了？

多出来的‘，第一次发长贴

**byronn** · 拓邑团练|**byronn** 发表于 2015-11-14 10:50:28

chanley2010 发表于 2015-11-14 04:04
很好。这帖子就让我给你做沙发吧。
哥比你熬的更晚

真累啊，良心沙发

**byronn** · 拓邑团练|**byronn** 发表于 2015-11-14 10:52:30

lzeaf 发表于 2015-11-14 09:11
lz你好累啊。。。。直接gh+dy就好。。。。
嵌板这玩意还是算了吧。。。。。定位都不对头的。。。。。

不会用gh，待学

。嵌板的话要修改也没有找到什么给力的方法啊

**byronn** · 拓邑团练|**byronn** 发表于 2015-11-14 11:21:28

不爱吃鱼的啊愚发表于 2015-11-14 08:01
这要是大菜鸟，我等简直没脸活下去了，希望楼主多多弄一些基础入门，向你学习

也是才会，以前都没脸发帖

**深圳老梁** · 管理员|**深圳老梁** 发表于 2015-11-14 11:42:07

byronn 发表于 2015-11-14 10:42
多出来的‘，第一次发长贴

嗯，好的，我帮你删除了，欢迎分享你的更多作品与想法。

**bry~奕** · 拓邑团练|**bry~奕** 发表于 2015-11-14 15:24:07

太厉害了感觉

**有过这记忆**

才大三。。。厉害啊~~

**WAY1936** · 拓邦元帅|**WAY1936** 发表于 2015-11-14 19:46:58

1、首先感谢你能将自己的作品和方法分享出来，对于这个屋面的形式设计有很多的限制和考虑因素，采光、汇水排水、结构承重、施工材料的预制与现场制作等，这个就不深讲，你这个肯定是有不少问题，不过目前这个水平还是值得肯定的。
2、有2个小问题还是可以说说，第1个，这个基于幕墙嵌板填充图案的族做的有些问题，上弦的杆件做相邻的两边就可以了，没必要做四边，因为在体量里其余两边会重合。第2个，这种大跨度起伏的网架屋面，下弦应该是十字互相连接的，中间是球节点，柱子支撑支座上的球节点。这些基本知识看看《建筑结构选型概论》网架那一章。
以上个人拙见，无意冒犯，欢迎交流。
