大师建筑临摹——金特里公共图书馆


[版块:建筑师讨论区] [分类:工作经验] [复制链接] 报告无效帖子查看: 3967|回复: 22
拓城校尉|阿牛郎 发表于 2015-12-17 14:49:14 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
12 1.jpg


「金特里公共图书馆」社区空间设计111

金特里公共图书馆曾获2009年的年度美国图书馆设计奖,这个项目在历史建筑的修缮保护和旧房改造利用方面提出了一种独特的设计思维,将新增的元素与原有建筑体量完美融合,有很好的借鉴价值。


作品介绍「金特里公共图书馆」(Gentry Public Library) 位于美国阿肯色州的金特里市,由马龙·布莱克韦尔建筑事务所 (Marlon Blackwell Architect) 设计,占地面积为1025㎡.

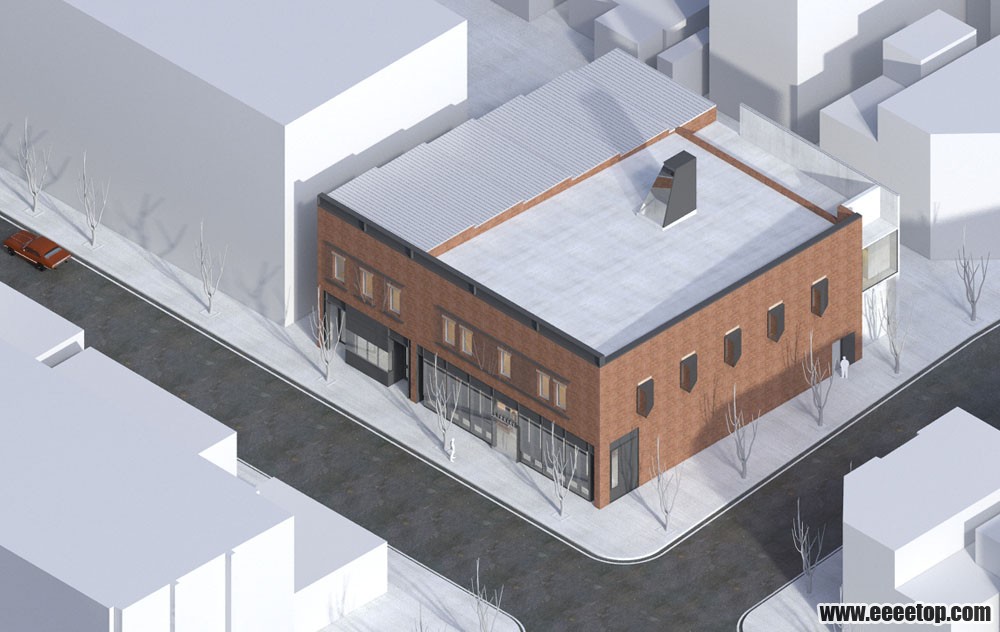

金特里公共图书馆是一个旧房改造项目,这栋已有100年历史的砖结构建筑曾是一间五金商店,坐落于金特里的一条主要街道上。建筑除了包含一个图书馆和多间社区活动室,它的另一个核心用途是作为档案收藏馆展现并记录城市的历史。




思路分析





图书馆的设计思路源于对历史建筑的保护和再利用,以及将建筑本身作为图书馆藏品的一部分展现金特里地区独特的城市历史。
旧—遗存的陈旧墙体虽然老建筑的结构价值不大,但社区热切希望它的砖墙外观可以被当作历史文物保留下来,并展示给公众。改造后的建筑留存了充满历史沧桑感的红砖外墙,也让图书馆在一定程度上映射了它作为一座城市历史档案馆的义意和象征。

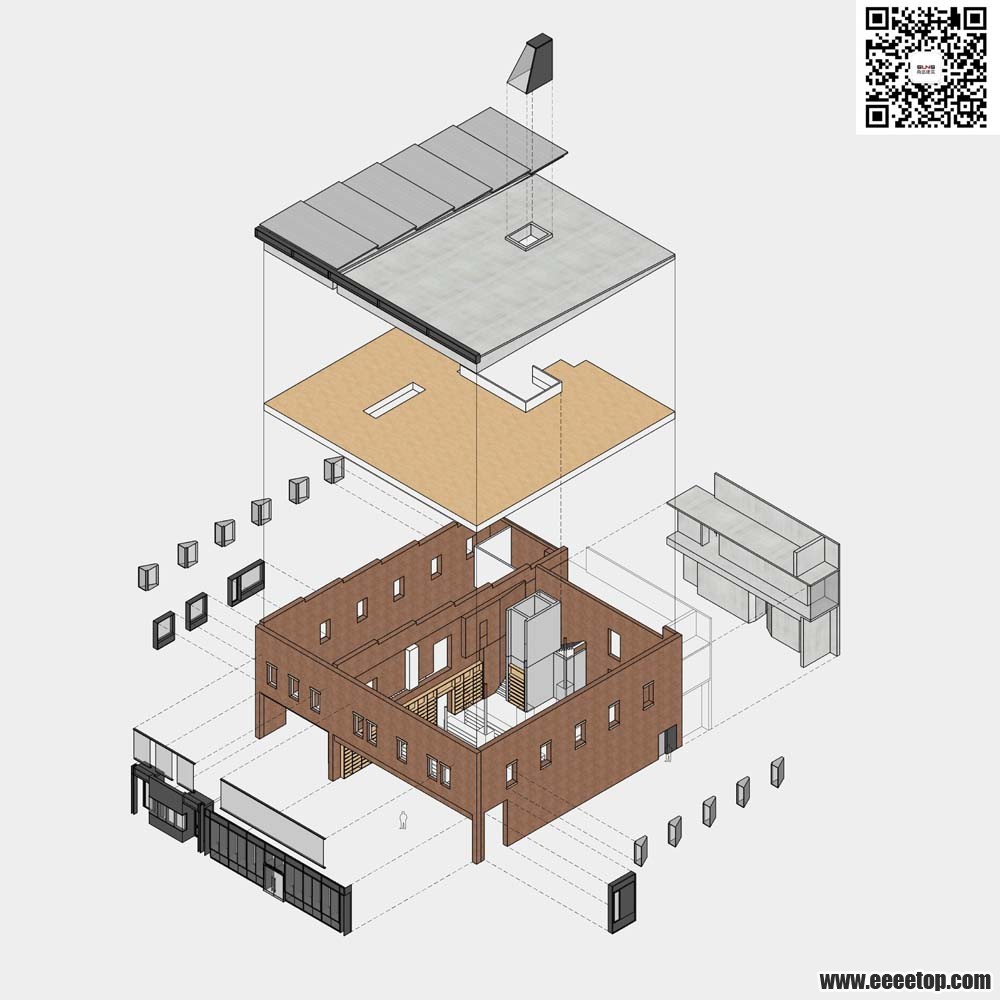

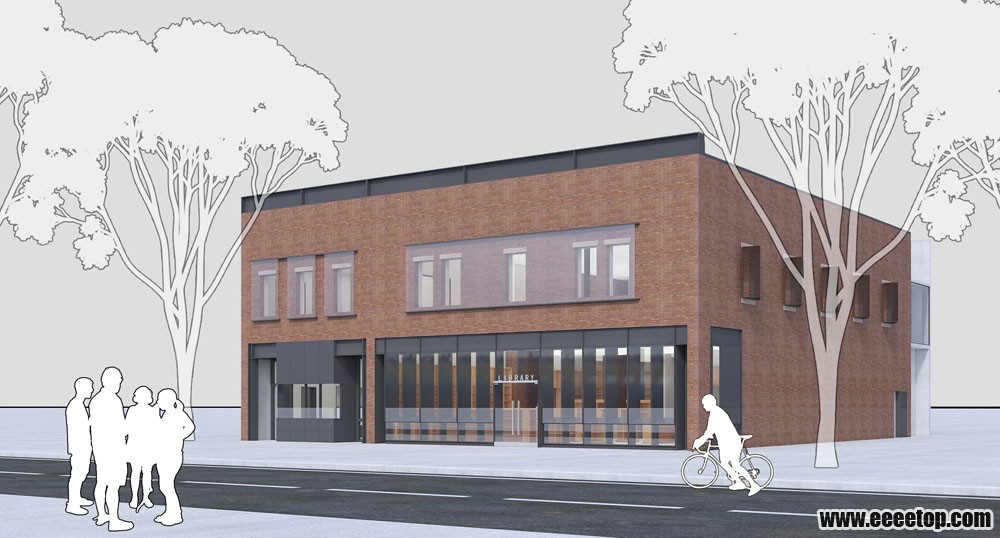

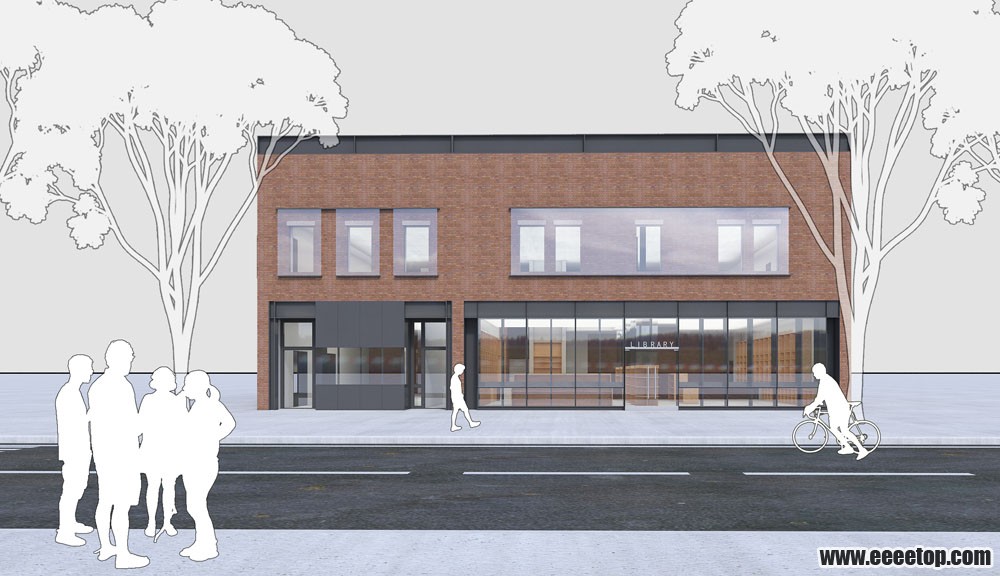

新—增设的创新元素图书馆在外立面原有的窗缘外部设置了大面积的透明玻璃,使改造后的窗户与原有建筑外观形成鲜明对比,设计师通过这个偏离墙体的设置希望将其引申为一个展示橱窗,使城中的历史文物在这里得以展示。此外,除了新设的承重钢板及玻璃幕墙外,建筑中的历史痕迹如砖墙和外檐被加以修复,那些老旧的支柱、砖块、地板等都化为城市历史的佐证展现在公众面前,与文物一起见证着城市的发展。建筑后部设立的混凝土结构墙基于原有墙体的一处回退空间而设计,用于新增添的卫生间和物品储藏空间。

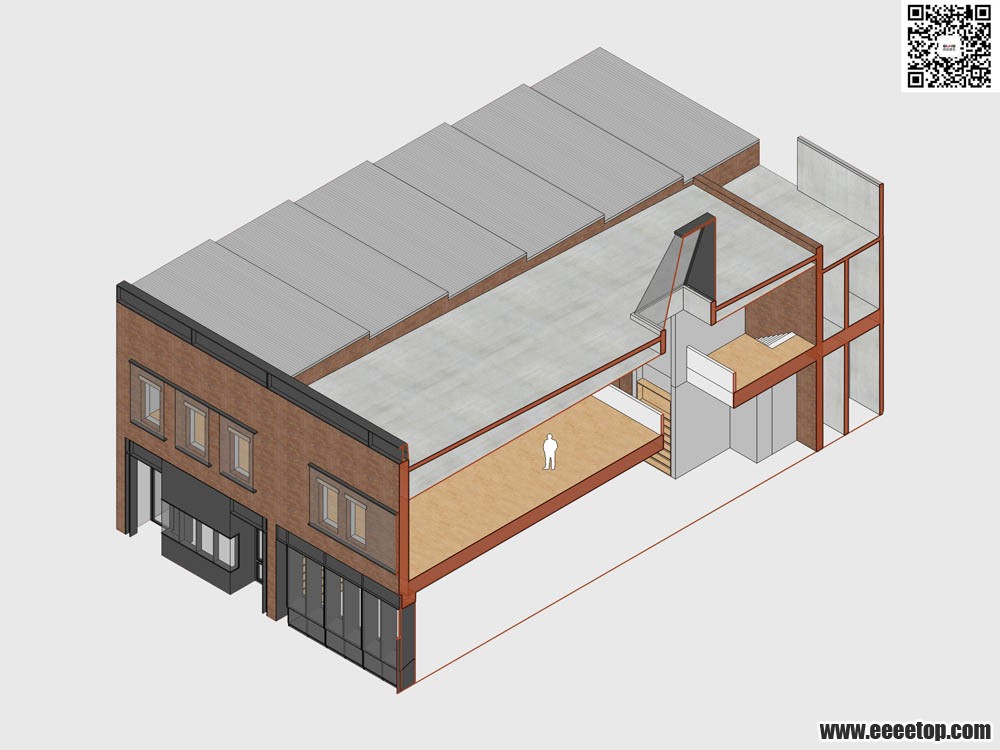

空间诠释烟囱外形的采光天井

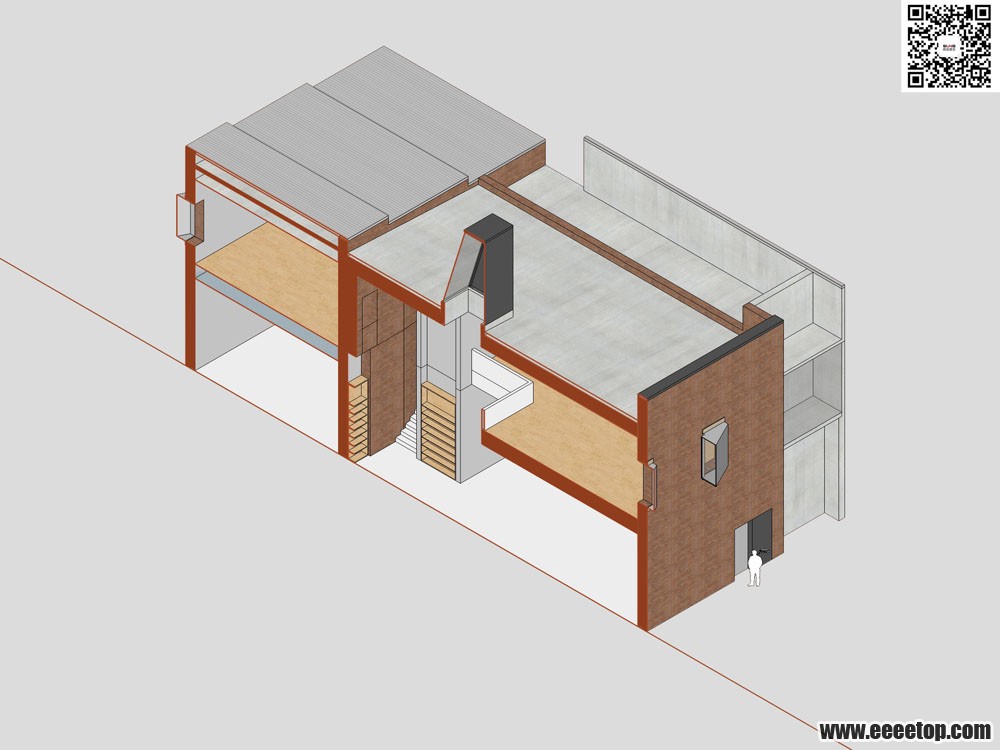

采光天井下方位于图书馆双层高空间的中央,光线可以入射到图书馆一层和二层的阅览室。天井别有用心地设置在老旧升降机结构前方,使其成为建筑的参观亮点之一。





展示橱窗身后的档案收藏馆档案收藏馆占据了建筑第二层平面的一半,承重钢板结构取代原有的十字钢架支柱,空间得以横向打通,使展示空间的布局方式更加自由。





谢谢大家,欢迎批评指导
微信交流:sunsio

评分

参与人数 2e币 +30 收起 理由
oldchen168 + 10 交流多进步,碰<span id="transmark"
深圳老梁 + 20 交流多进步,碰撞思维火花最珍贵。

查看全部评分

拓乡士官|qhew001 发表于 2015-12-17 15:20:13 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
抢沙发,大师作品简单而且很有感觉
拓乡士官|zyct 发表于 2015-12-17 15:36:50 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
楼主临摹得很细,学习了~
拓乡士官|fogcolor 发表于 2015-12-17 16:35:38 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
楼主做的真精细!
拓邑团练|wangqinghong1 发表于 2015-12-17 20:36:46 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
楼主真是666
拓城校尉|钱哆哆 发表于 2015-12-17 21:06:40 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
发个模型呗,有模型才能看清楚
拓土新兵|luotongqiang987 发表于 2015-12-17 23:03:32 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
楼主做的真精细!谢谢
拓都将军|seatea 发表于 2015-12-18 01:04:13 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
说句实话,模型很漂亮,但是我觉得从这个“大师建筑临摹”作业里没有收获什么
 楼主 | 拓城校尉|阿牛郎 发表于 2015-12-18 08:59:12 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
qhew001 发表于 2015-12-17 15:20
抢沙发,大师作品简单而且很有感觉

呵呵,谢谢
 楼主 | 拓城校尉|阿牛郎 发表于 2015-12-18 08:59:57 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
zyct 发表于 2015-12-17 15:36
楼主临摹得很细,学习了~

见笑见笑
拓城校尉|阿拉丁aladdin 发表于 2015-12-18 09:08:37 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
不错 持续关注
拓邑团练|梦之旅 发表于 2015-12-18 09:16:42 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
不错,模型很到位。
拓邦元帅|oldchen168 发表于 2015-12-18 09:24:09 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
分解得很细致
方向比努力重要,重要的不在于我们在何处,而在于我们朝着什么方向走。...
拓城校尉|四季烦 发表于 2015-12-18 10:51:10 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
lz有平面图纸吗? 想学着做做
拓邑团练|阿德勒奋青 发表于 2015-12-18 16:24:06 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
效果不错
