SU坡度道路与立交桥的一种建模方法


[版块:可视化设计] [分类:经验教程] [复制链接] 报告无效帖子查看: 39030|回复: 68
拓都将军|youxi 发表于 2016-1-5 17:07:59 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 youxi 于 2016-1-5 17:13 编辑

SU坡度道路与立交桥的一种建模方法
道路相信大家都会建模。
一般来说,把cad中道路的轮廓线导入su,封面填色即可。
但是,很多时候,道路不会都是平坦的。道路往往存在高差。这个高差在有些项目中不能忽略,需要如实反应到模型当中。
现在,youxi应某些好学拓友的提问,又要开始毁人不倦地介绍下自己的极赋实战意义的毕生所学(我给自己装B100分)。举两个栗子:
坡度道路
1 (2).jpg
如图中项目是youxi在贵州遵义的项目,场地四周的道路交叉口有具体标高。
下面进入实战环节
首先,还是一样,我们把cad整理下,导入su中,封面。
1 (3).jpg
接下去该怎么做呢?youxi会先把道路进行分段。把这几个“关键点”分出来,如图所示:
1 (4).jpg
分出来的这些“关键点”成组(目的是和道路隔离开来),然后推拉出相应的高差关系,如图所示
1 (5).jpg
然后,推拉“关键点”外的道路,推拉的高度可以和附近的任意一个“关键点”的高度一致。如图
1 (6).jpg
接下来又是大家最不喜欢的插件推荐环节。是Fredo Scale中的一个命令。
1 (7).jpg

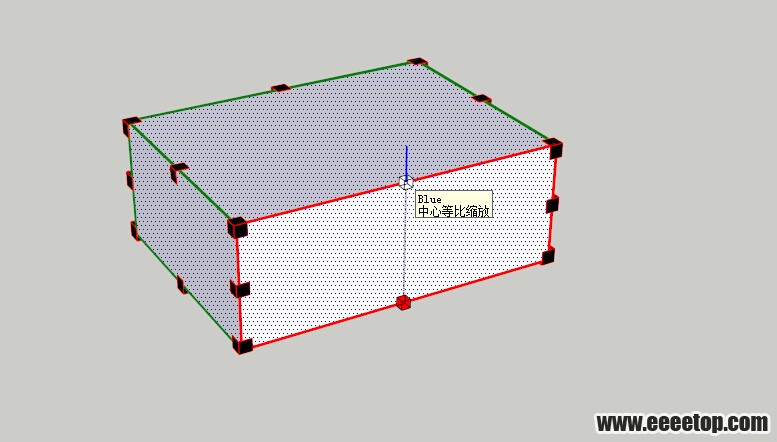

简而言之,就是一个su内置缩放功能的一个加强版,在立方体缩放夹点中允许缩放其中的一个面。如图所示:
1 (8).jpg

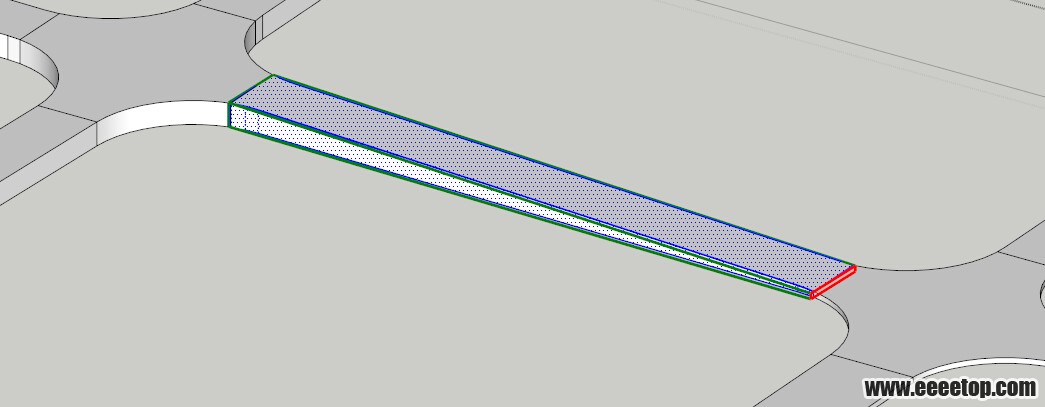

再回到刚才的案例,就是依次缩放道路,使得其两边的高度和“关键点”一致。
如图所示
1 (9).jpg
完成之后的效果
1 (10).jpg
去掉边线的效果
1 (11).jpg

立交桥的做法
上个栗子不错吧。再来一个栗子,原理是一样的。
1 (12).jpg
这是杭州上塘高架和德胜高架的交汇处。
首先,还是一样。如果有cad轮廓线,那就整理后导入su。或者自己先描出一个轮廓,然后封面。
1 (13).jpg
接下来,理解一下各个高架桥之间的高度关系,把没有坡度的路段和有坡度路段分出来后,按照高度放好位置。
如图所示
1 (14).jpg
接下来就是做出坡度道路两端的衔接就可以了。挤出坡度路段,衔接高低两端
1 (15).jpg
最后,还是用

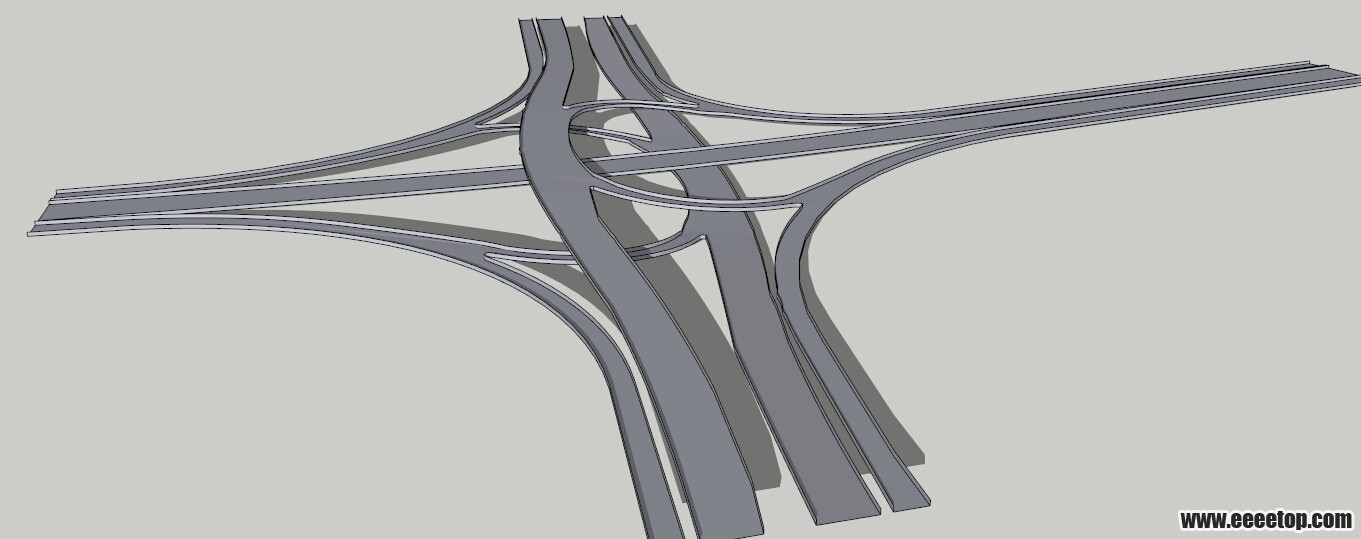

这个命令进行缩放,仅保留有坡度的面。成果如下
1 (16).jpg

最后,加上护栏,简易的立交桥就完成了。如果你要做个非常写实的模型,只要继续深入即可。因为主要的模型结构已经搭建好了。

1 (17).jpg

如果你觉得帖子到这里就结束了,那你就大错特错了。因为关键技术还没提呢,容我再废话两句

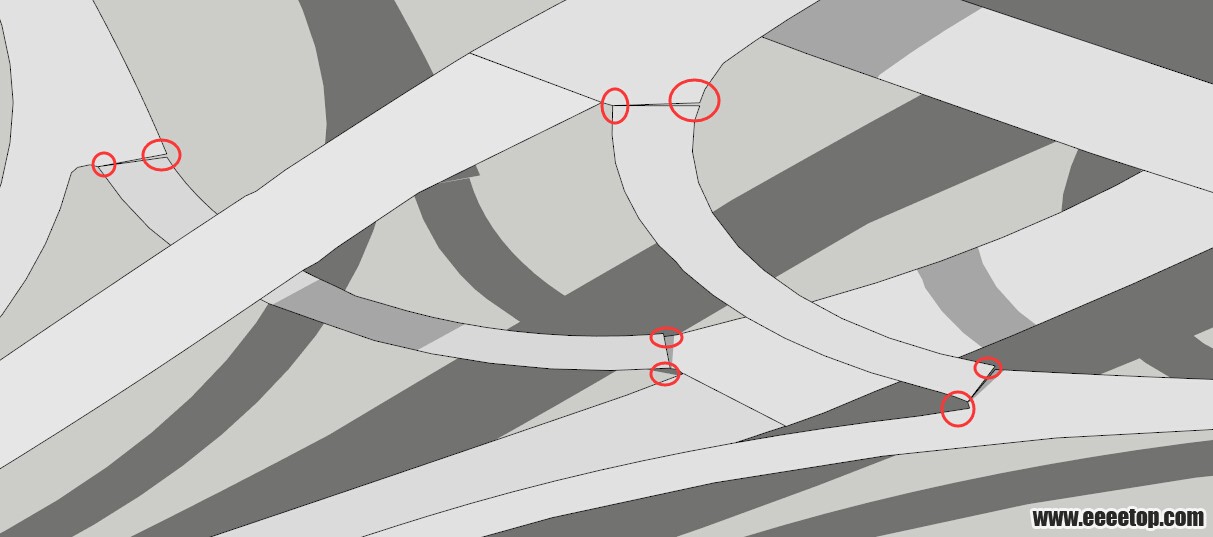

首先,刚才步骤中完成缩放后,仅留下有坡度的面,但是,像这种位置是如何处理的?
1 (18).jpg

简单的方法是可以手动移动点,使得两点合并。
想偷懒?再请看大家最不喜欢的插件推荐环节
这里youxi又要推荐大家一个命令:点焊接。这个命令存在于Vertex Tools这个插件之中。 1 (20).jpg
可以让一定距离之内的点,融合成一个点。
再一个就是那个简易的护栏怎么快速做?
方法有很多,这里再推荐一个命令:拉伸边线。
大家都知道,su中可以挤出面,这个命令就是可以挤出线。
1 (1).jpg
所以,选中所有的线(什么?你问我怎么做,呵呵,请看youxi n天前发的小帖子吧哈哈哈),向上统一挤出即可。


无私的youxi于2016.1.5在单位闲的没事干所发。
