如何用VR渲染雨天的地面积水


[版块:虚拟化表现] [分类:经验教程] [复制链接] 报告无效帖子查看: 6870|回复: 16
拓都将军|春秋墨客 发表于 2016-1-30 14:07:04 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 春秋墨客 于 2016-2-1 21:38 编辑

总结了之前画图时的一个小技巧,来说一说如何直接用VR渲染出地面的积水效果。

我相信雨景、雪景都有不少人尝试过。可是在雨景中,如何处理地面是一个比较麻烦的问题,最好的办法可能就是PS了。

不过在韩世麟大神的网站上看到一些国外的雨景效果图,里面是用3D直接渲染地面积水(有建模和贴图两种)。心里觉得不错,尝试了其中贴图的做法。(在SU建水洼的模型估计要用到插件,本人没有尝试,大家有兴趣欢迎补充)

开始之前,附上韩神的原贴地址《雨后办公楼》表现详解
  原文并没有对这一细节做很详尽的说明,我单独拿出来献献丑。


小教程开始~~


首先,我们要有一张贴图,我自己随手做了一张地面贴图



然后画了一个积水形状(这个是从老韩的网站里描出来的)

接下来,我们要制作3张贴图。分别是凹凸贴图,反射贴图1,反射贴图2
首先把积水图层以滤色模式合并到底图(记得保留图层)

调整灰度,形成凹凸贴图

接着复制凹凸贴图两次,分别制作两张反射图层。
要点就是,两张反射贴图一张对比较强,一张对比较弱。
对比较强的,作为反射1。较弱的,作为反射2(命名别混了,后面还要用)

然后保存三张贴图,我们打开Su。把贴图贴进去

贴入凹凸贴图(这一步就不细说了,大家都会吧)

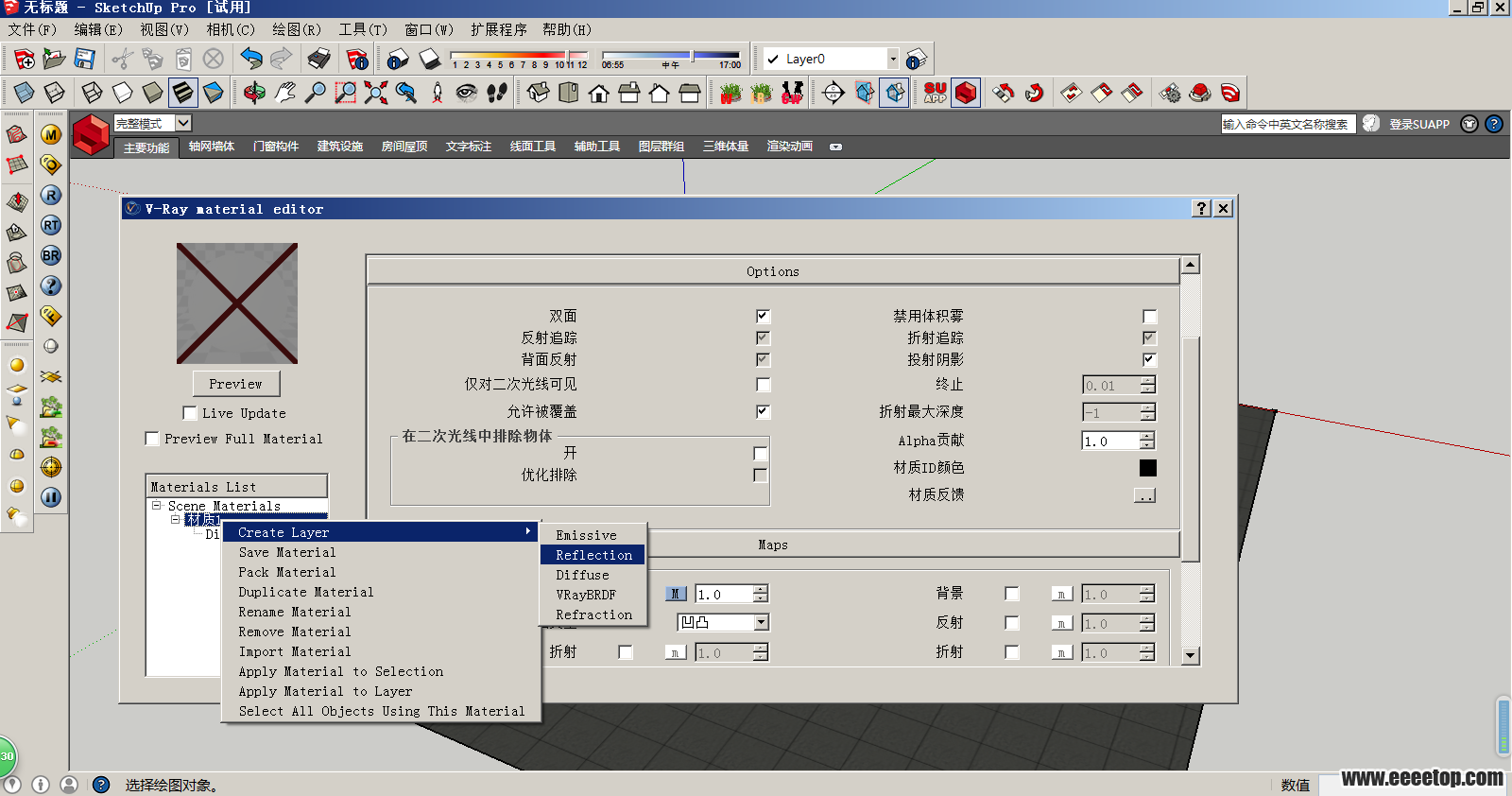

添加反射层

图中两个红圈内的M是要我们修改的

点进反射后面的M,把贴图类型改成falloff(中文版应该是衰减)!!!
这里就不是常规的菲涅尔了

选中falloff后,面板如下图所示。有颜色1和颜色2。这就是我们链接反射1与反射2贴图的地方。1对1,2对2。这也是刚才为什么说命名不要乱的原因。

把反射1链接进颜色1
把反射2链接进颜色2

以上,把反射贴图做完。同样的步骤,做完高光贴图。


然后我为了增强对比效果,用了一张HDRI贴图,扔进去一个以前的模型

视角调低,开始渲染。(为了清楚看到地面积水)


流程大概就是这样。具体的细节,比如贴图无缝连接,水的纹理形状,凹凸大小。反射贴图怎么制作,怎么控制灰度,都是没有一定标准的。我这里只是演示方法,贴图都是现做的,可能有些粗糙。不过道理就是这样,大家不妨自己一试。

最后也欢迎大家晒上自己的图,或者提出更好的方法,方便大家学习




后补:这个帖子竟然被评为了精华,有点受宠若惊,补一张利用这种方法做的效果图,其实以前也在论坛发过。
在这里我去掉了前景车流,更容易看清地面的积水。我还在积水中P了一点涟漪。
