微教程VRay3.4 for SketchUp上手体验之灯光


[版块:虚拟化表现] [分类:经验教程] [复制链接] 报告无效帖子查看: 19683|回复: 16
拓城校尉|spc12345 发表于 2017-4-20 22:47:46 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
VRay3.4 for SketchUp上手体验第三篇!
交互式渲染在调节灯光的过程中发挥出极强的优势。
这次渲染主要使用了点光源、穹顶光以及新出的网格灯。
点光源
点光源较于以往没有特别的大的改动。当然我也发生了乌龙,把点光源和球体光给整混了。点光源 QQ截图20170420181031.jpg 球体光 QQ截图20170420181019.jpg 。新版VRay光源的放置顺序改变了~~
使用点光源制作地灯。还是熟悉的配方,还是原来的味道!
另外BRDF材质调整透明度的位置发生了变化。

穹顶光
穹顶光操作性也大大增强。添加位图别忘了给球形打勾。
当锁定穹顶灯后旋转穹顶灯,穹顶灯的天空也会跟着一起旋转更改内容。

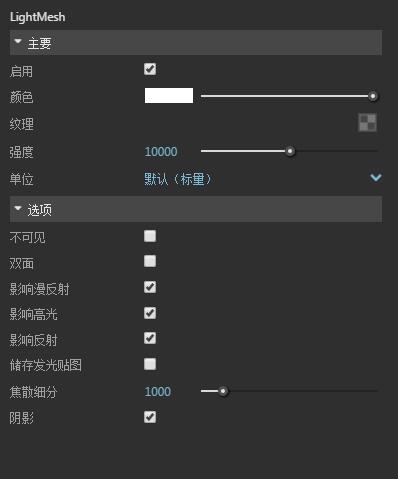

网格光源
网格光源是新加入的功能。 QQ截图20170420183538.jpg
选择任意组件或群组都可以编辑成网格光源,简直就是做灯具的神器!其参数特性跟矩形灯很像,体积会影响灯光强度,衰减方式默认的平方反比。
详细的操作过程可以看视频了解。
官方视频中 QQ截图20170420211914.jpg 两者配合使用,但是我更喜欢在灯光列表中调整。
另外在使用过程中也总结了一些小技巧。
A.在交互渲染的过程中如果想停止渲染不能关闭窗口,要点STOP QQ截图20170420211549.jpg !!!
B.交互渲染经常会渲染跟不上操作,这个时候要保存模型,关闭重开就能够使用。
C.在修改模型时应关掉交互式渲染,测试参数时再打开。


奉上1080P操作视频!

评分

参与人数 2e币 +34 收起 理由
我的早餐在哪里 + 4 爆料兼分享,分享总让我们知更多。
深圳老梁 + 30 交流多进步,碰撞思维火花最珍贵。

查看全部评分

拓都将军|sltqin 发表于 2017-4-21 09:38:38 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
好教程 楼主有无VRay3.4 软件,还有VRay3.4 配哪版su 15 、16?
拓邑团练|Mrm01 发表于 2017-4-21 10:44:27 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
居然有中文版了?
拓城校尉|提篮 发表于 2017-4-21 12:29:29 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
期待中,不会只能配su17吧
 楼主 | 拓城校尉|spc12345 发表于 2017-4-21 14:01:54 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
sltqin 发表于 2017-4-21 09:38
好教程 楼主有无VRay3.4 软件,还有VRay3.4 配哪版su 15 、16?

15.16.17都能用
拓城校尉|xibokongqi 发表于 2017-4-23 21:56:02 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
楼主,中文版在哪弄来的
 楼主 | 拓城校尉|spc12345 发表于 2017-4-24 11:28:39 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
xibokongqi 发表于 2017-4-23 21:56
楼主,中文版在哪弄来的

su8吓到的
拓乡士官|lhh570373501 发表于 2017-4-25 23:37:49 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
赞  已经有破解了吗
拓土新兵|lxjcad2008 发表于 2017-7-23 15:51:30 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
为什么IES灯光不起作用呢?
拓乡士官|梦蝶游 发表于 2017-8-31 14:03:33 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
穹顶灯,没有那个锁定选项呢
 楼主 | 拓城校尉|spc12345 发表于 2017-8-31 23:23:23 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
梦蝶游 发表于 2017-8-31 14:03
穹顶灯,没有那个锁定选项呢

你版本号是多少
拓乡士官|梦蝶游 发表于 2017-9-1 09:31:21 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
vray 3.40.04
拓邑团练|FL未成年 发表于 2017-9-1 15:06:49 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
zhege这渲染出来的和3D有的一比啊
 楼主 | 拓城校尉|spc12345 发表于 2017-9-6 18:08:38 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

叫使用旋转方向
拓邑团练|njiah 发表于 2017-9-20 16:41:54 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
大神,能不能研究一下环境贴图对玻璃的影响,这个实在是太重要了,对我们做建筑设计的来说
