V-Ray 3.4 for SketchUp 渲染练习《集装箱小屋》


[版块:虚拟化表现] [分类:经验教程] [复制链接] 报告无效帖子查看: 3149|回复: 2
拓邦元帅|随风3286 发表于 2018-4-2 22:10:12 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 随风3286 于 2018-4-2 22:23 编辑

本文由微信公众号韩的日志(公众号ID:hanshilin_com)授权在本站发布。
若需转载,请联系原公众号。



登录/注册后可看大图
微信扫一扫关注该公众号






本文是 zche 的投稿
转载请联系本站或原作者


编者按:非常感谢网友 zche 的投稿。这是他使用 V-Ray 3.4 for SketchUp 做的一个渲染练习,和大家分享一下使用心得和体会。场景使用的是 3D Warehouse 的公开模型,大家有兴趣的话可以自己动手跟着练习一下。


V-Ray 3.4 for SketchUp 渲染练习

《集装箱小屋》



文/zche



使用软件:SketchUp,V-Ray for SketchUp,Photoshop


前言


首先要感谢老韩的无私奉献和分享,2016 年搜索 VFS 渲染无意找到老韩主页,从此打开新的大门,在老韩分享的技能的点拨下,终于也算是稍微做得出像样的效果图了。
(老韩:实不敢当,哈哈,在这些方面的工作我做得还很不够,这条路很长,一起加油吧。)


在老韩主页看到很多高手的分享,我在这里也分享一下我在 VFS 3.0 下的一个练习渲染。


正文


1.模型准备


模型来源于 3D Warehouse。链接如下:


https://3dwarehouse.sketchup.com/model/9f20d41e-1e2a-435e-a70b-61c4099359d9/container



整个模型的细节度比较高,作为练习可以拿来就用。

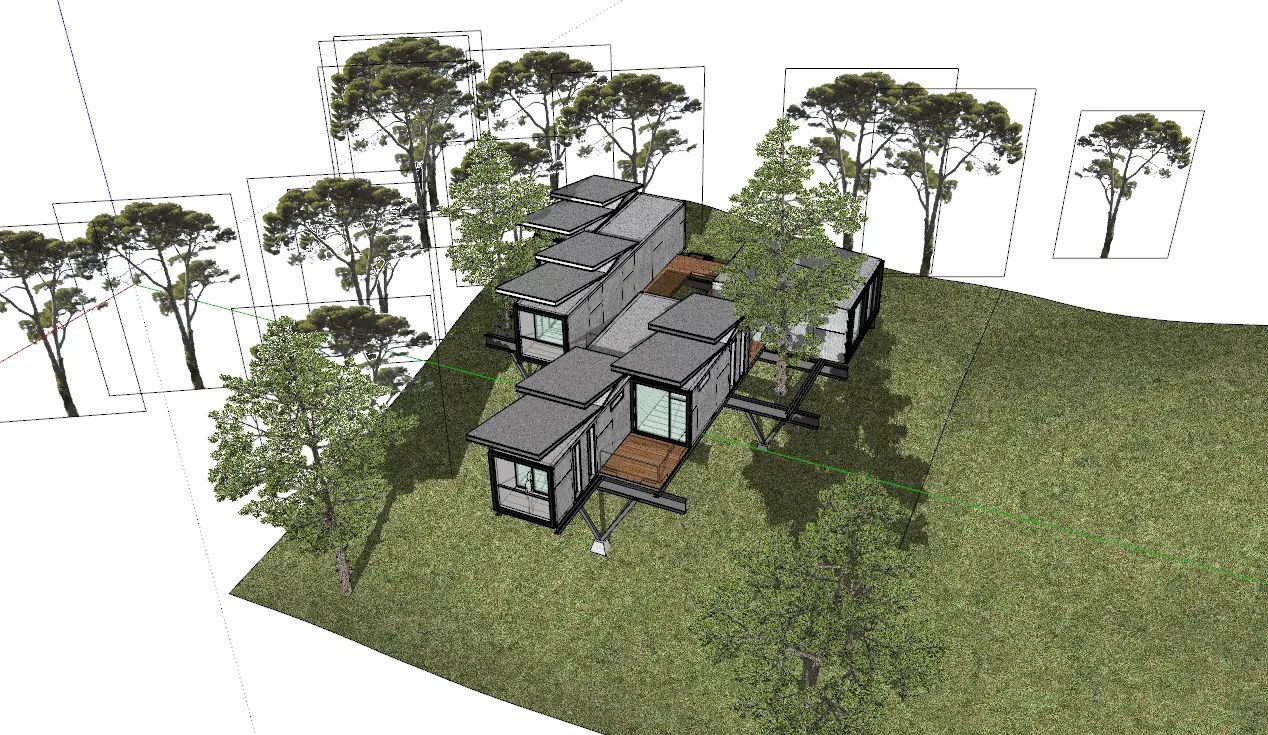

角度方面,我非常懒散地用了作者预设的一个角度:



选用这个角度之后我开始思索,我需要一个什么样的效果。在建筑、景观设计中,很多时候需要进一步表现你的方案。在浏览很多优秀的效果图后,我们会发现,其实渲染表现是需要艺术效果的,这个和建筑摄影和美学都有关联。


在这个习作中,我观察了这个角度,觉得用日景太平淡,所以脑补了一个黄昏的画面,能量从建筑物后方发散出来。然后开始进行布置。


2.模型梳理过程

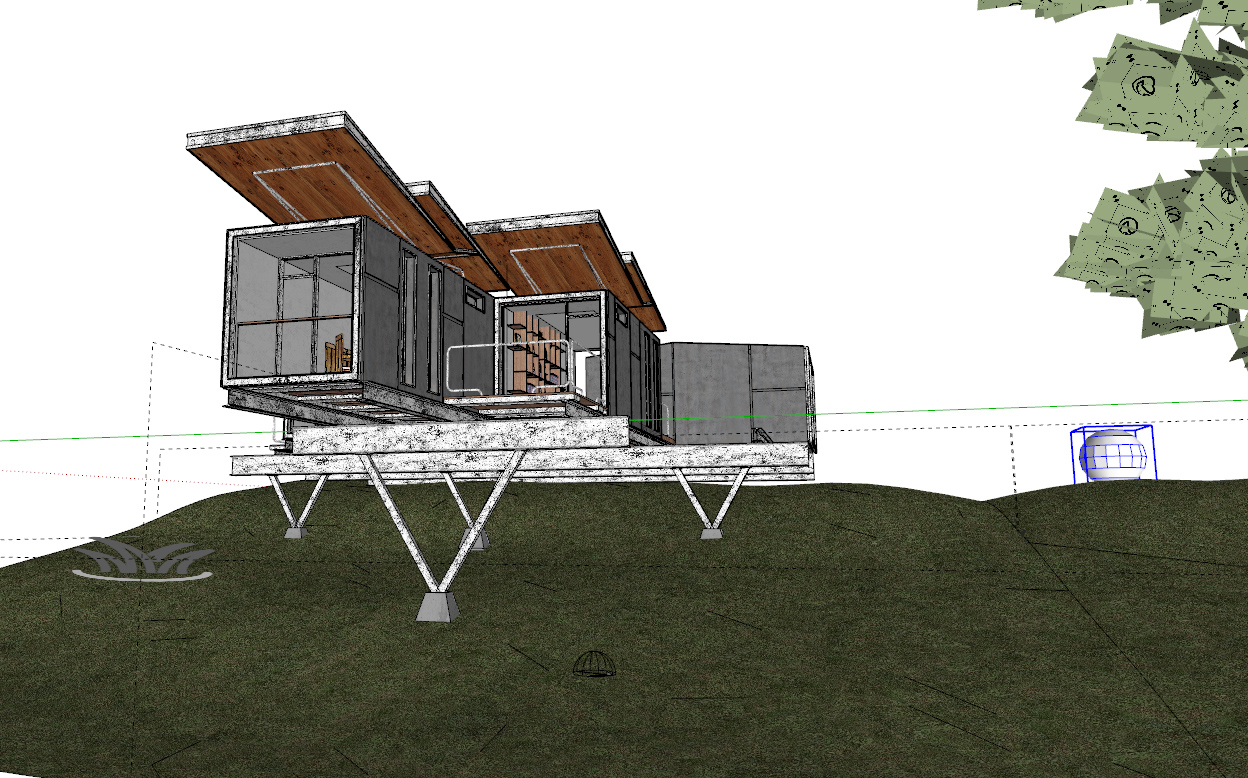

首先为了给玻璃上增加反射的树木,我复制了一批树到建筑物正前方。



然后在建筑物中,增加了一些家具的模型,以增加细节。


3.推敲材质过程


模型梳理完之后差不多就要开始渲染了。


首先说一下 VFS3.0 的使用感觉,真是非常棒。熟悉 2.0 的同学一开始会有点蒙圈,因界面完全改变了,上手可以看老韩的 VFS 3.0 评测,老韩已经有详细的介绍了。


材质球现在默认不是 2.0 时代简单的模式,而变为 VRay BRDF 属性层,这个改变使得 VFS 突破了之前的瓶颈。
(老韩注:之前老版本 VFS 的材质系统中也尝试加入了 VRay BRDF,但是由于不是默认材质参数,这个体系始终没有普及开。)


而现在的交互式渲染模式也异常好用,非常方便你不断地调节参数。


材质上,建筑的结构部分主要是黑色工字钢,就是一般金属制作参数,但是为了追求细节,也得益于现在新的材质属性层,我给金属增加了一个锈蚀贴图作为蒙版、使得金属更有细节度。(笔者注:反射光泽度-Reflection Glossiness 中使用 Mix 纹理,使用锈蚀贴图做两种灰色的蒙版。其实 3.4 材质库中的金属材质 Metal Weathered s02 20cm 默认就有锈蚀纹理,值得参考,建议研究一下,可能更出效果。)




水泥墙给了一个分辨率更高的贴图,来自于 Arroway,用了配套的反射和光泽度贴图:



白色墙面也给一个纹理贴图,放在漫反射栏:



然后开始对场景打光,不必要对艺术场景的光照过于拘束,很多时候需要你根据自己的感觉进行调整。


整个场景的光源分三个部分:


第一是穹顶灯光,选用了一张冷色调黄昏 HDR。
第二是建筑后方的 V-Ray 球体灯光,太阳位置高度符合 HDR 太阳高度,且角度很低。
第三是建筑室内的灯光,我直接放在建筑内顶部,得益于交互渲染,不断地同步调节了光源的强度和色彩。






交互式渲染大大有利于对灯光的调节。

地面我直接使用了 VFS3.0 的草地,异常好用,比 2.0 时代自己制作草地要快捷很多。


渲染与后期


3.0 渲染参数傻瓜化设置了,我没有做过多调整,直接拉高了出图参数。并增加了Z通道、MID。


之后就交给PS吧。

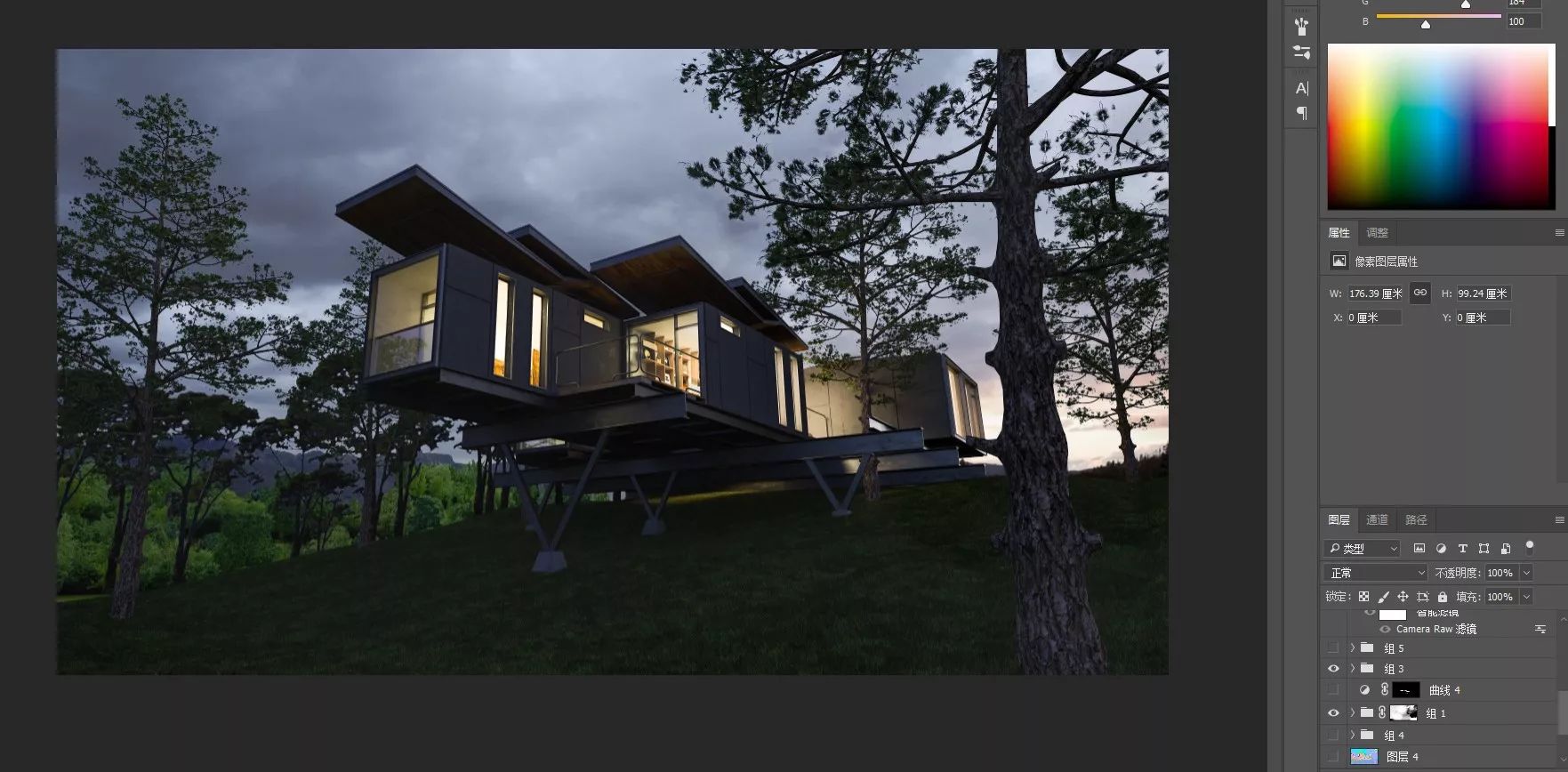

首先camera raw调整下色阶,然后用蒙版扣出天空,混合了两个天空:





注意天空要加蒙版卡色阶然后用笔刷擦出来,这个老韩的课讲过。

之后用通道选取了背景树压低了色调。

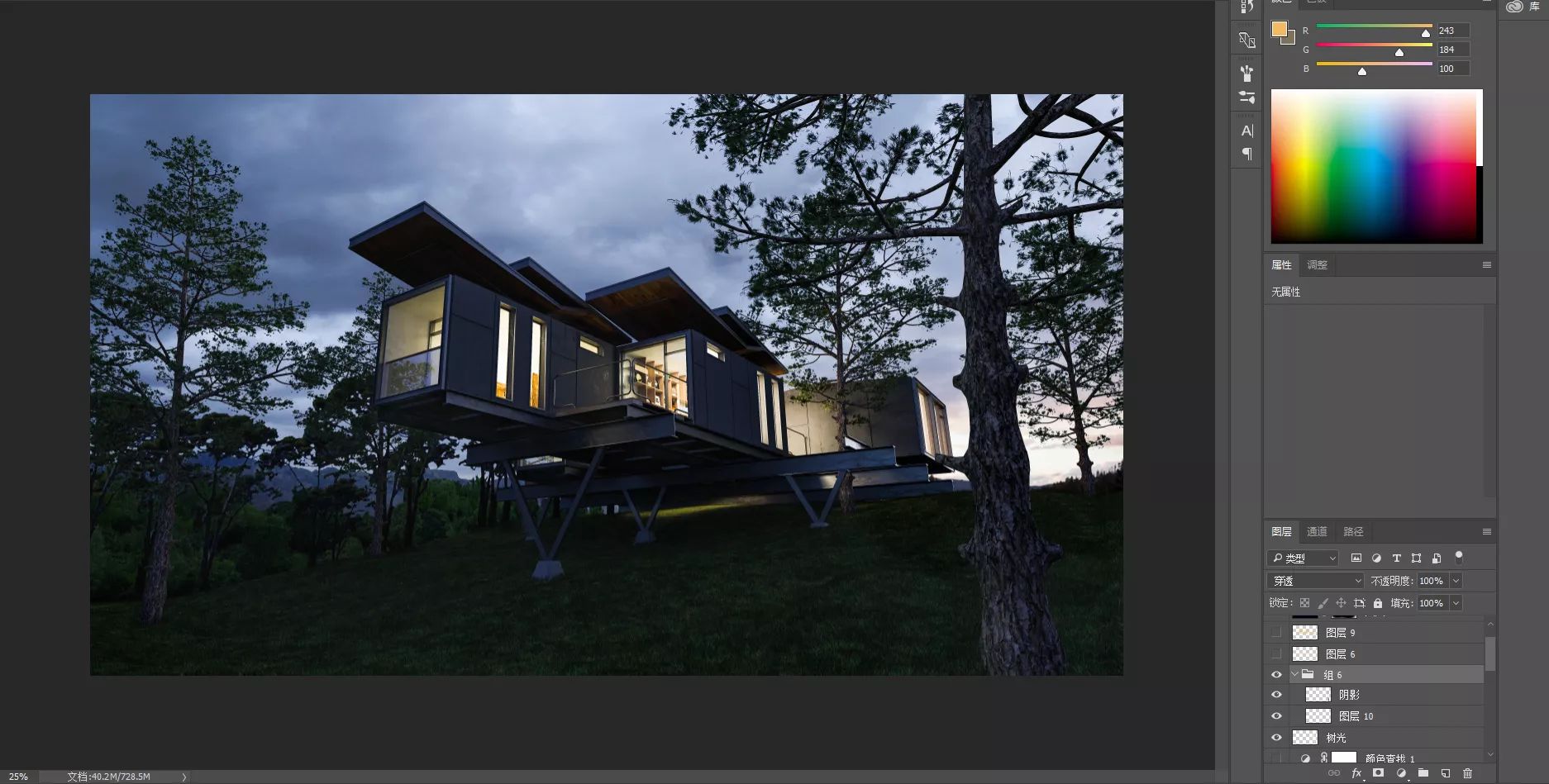

给了一个曲线,提高了阴影然后把暗部的一些细节刷了出来。



之后整体截图,再用 camera raw 调整了色阶、色相对比度等。



给树刷上受光面、背光面,和地面阴影,降低了树木漂浮的感觉。



最后给建筑灯光加上光晕,四周加上暗角完工。



整个练习中还有很多地方值得调整细化,个人 PS 技能和处理方法也有很多需要提高的,设计和表现这个东西,没有最好只有更好。希望大家能共同学习进步,谢谢。


zche
2017.08.25
