使用软件：Sketchup、Lumion8

前言

为探索最适合我们建筑学学生出图的流程，我们将推出三个工作流程，并每周跟新我们的学习成果，分别是：Rhino—UE4、Revit—Enscape以及Sketchup—Lumion8。本周给大家带来的是安藤忠雄的BenesseHouse。这次的教程涵盖了前期模型的处理和后期参数的具体调整，即使是初学者也能很快上手，希望大家喜欢。

使用软件：Sketchup、Lumion8

---

一、前期准备

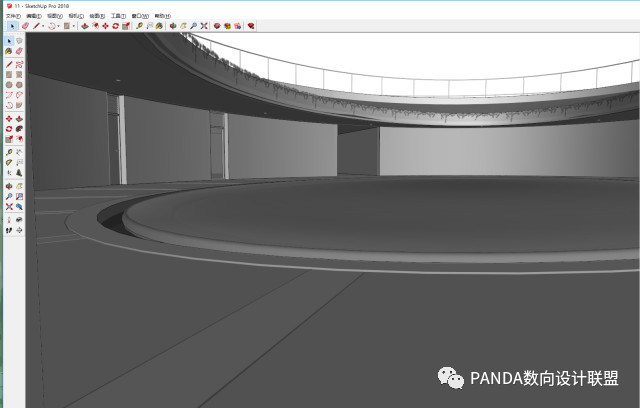

在选择模型时，需要注意的是，越精细的模型最后的效果也就越好。就模型而言，对自己建模能力有信心的小伙伴可以自己动手完成满意的模型，而像我这样建模能力无比强大（bu xiang duo shuo）的同学，也可以从网上找到自己需要的资源。这里也给大家安利几个找su模型的网站:毕马汇、3Dwarehouse、草图大师中文网、Archgo（有好资源的小伙伴欢迎在评论区留言）

---

二、模型的导入及材质赋予

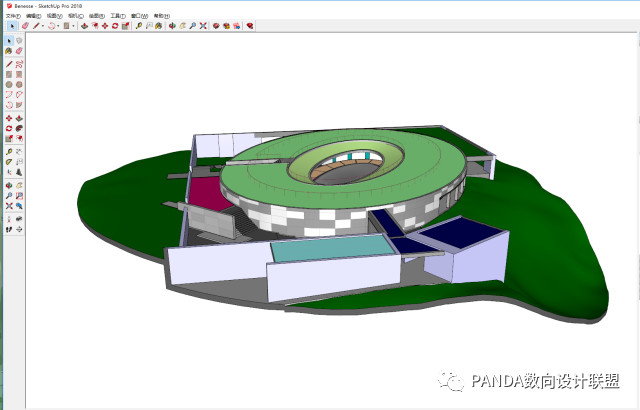

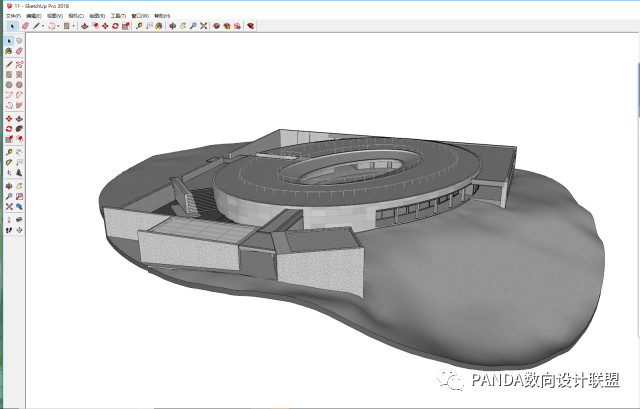

1.模型导入

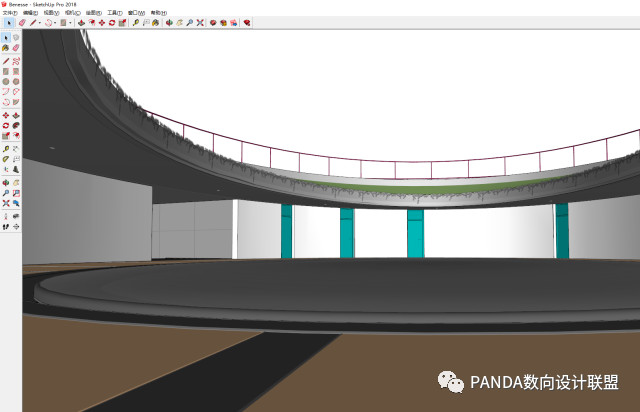

在Lumion中，材质的赋予是根据颜色来的，相同颜色的部分只能赋予一种材质。所以，在前期模型的准备中，我们还需要分清各种材质并合理赋予颜色（实在想给水上黑色也行，只要你自己能分清。。。）

Tips:如果有时候分不清是相同材质还是不同材质，建议先分成不同材质，若最后发现是相同材质，在Lumion中重新赋予相同材质即可。

2.材质赋予

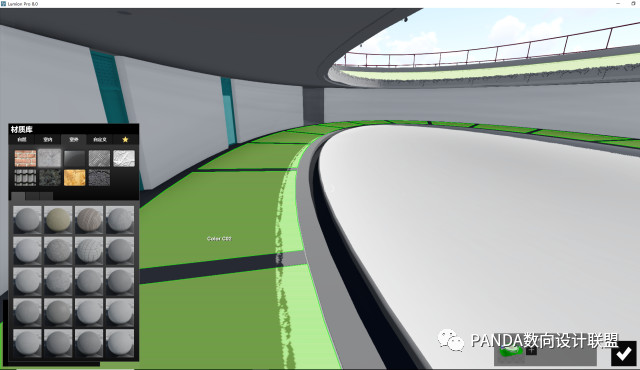

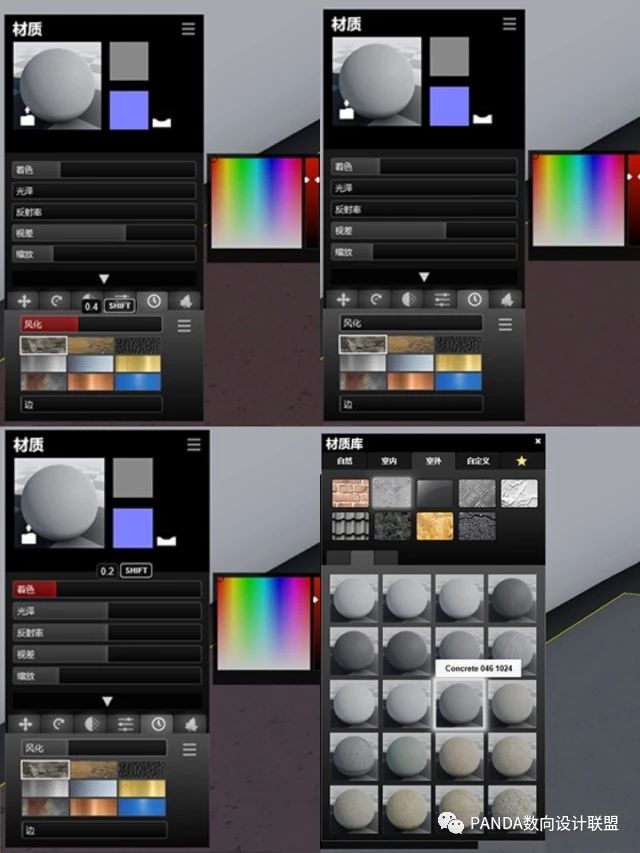

在“材质”状态下，选中需要赋予材质的部分。这里以地面为例，选择混凝土材质，双击进入具体参数的调整

tips:参数调整中，上部分的5项参数可以理解为材料的内在属性，如颜色、光泽、反射率等；下部分的6块可以理解成材料的外在属性，如纹理方向、纹理大小、风化程度等。（注意一切参数的调整视情况而定，如混凝土光泽、反射率都较低而瓷砖都较高）

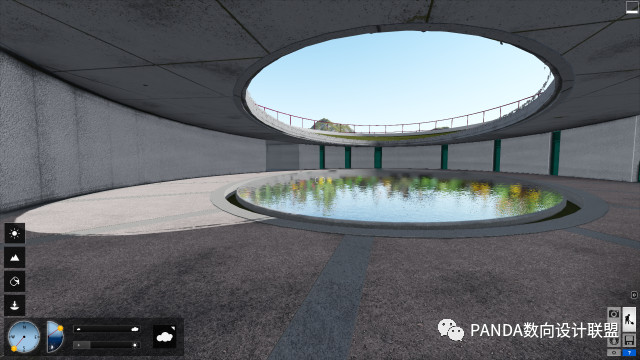

（材质调整后）

三、配景处理

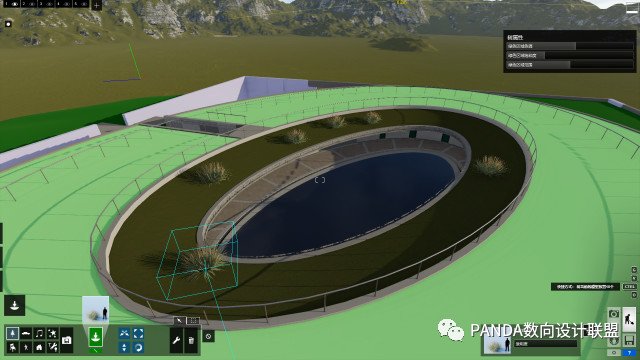

调整完参数后，可以进去“物体”状态添加配景，如植物、落叶、飞鸟等。

Tips:部分物体在选中后可以进行细部参数调整，如绿植，选中后可以调整绿色色调、绿色饱和度等，以更接近真实。

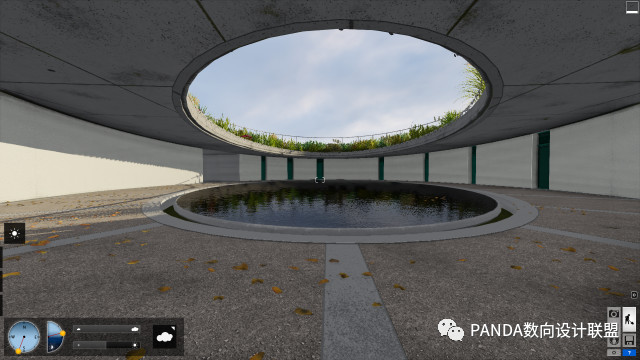

之后进去“天气”状态，调整太阳位置、高度、云彩等

四、渲染及参数调整

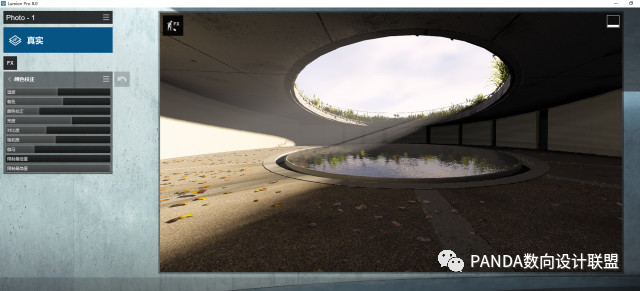

在渲染中，我们先要添加要用到的参数，以该教程为例，即可在“真实”风格的基础上，加上一些参数，如下图。

参数调整中，并没有严格的顺序，大可以按照个人的喜好和习惯来调。就我个人而言，比较喜欢先调整颜色校正，颜色校正中的温度、亮度、对比度等参数可以大致确定图片最后的风格，如冷暖色调。在此基础上，再去调整光和影及细部参数。

就这张图而言，在调整温度时选择了偏冷色调

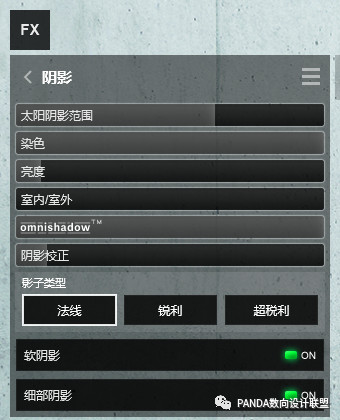

确定大致风格后，可先确定太阳高度、位置、亮度，再调整全局光、体积光。接着再去对阴影进行微调。

TIps：体积光微调即可，调多了。。自行体会。在需要精确调整时，可在按鼠标左键的同时按住shift，这样调整会更精确。

对新手而言值得注意的是，渲染时看到的照片和最后出的成果有些许差距，尤其是在天空光照上，所以出图时有时候需要反复调试。

这次的教程就到这里啦，下一次的Lumion教程会带来办公空间的实例，敬请期待～

---
