8个BIM获奖项目案例应用欣赏

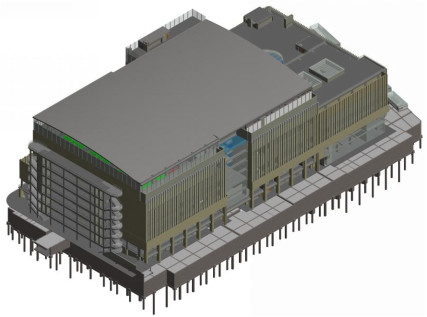

1.株洲市第二工人文化宫提质改造一期工程


项目基本情况:
项目名称:第二工人文化宫提质改造(重建)项目
项目地点:株洲市天元区天台路与长江南路交汇处西南角。
项目总投资:约3.8亿元。
占地面积:12684.96㎡
建设规模:建筑面积113994.78㎡(地上80893.91㎡,地下33100.87㎡)。
建设内容:该项目为一类高层综合楼,地上9层,地下2层;包含“三馆”(职工文化创作馆、职工创新成果展览馆、非物质文化遗产博物馆),“四城”(图书城、文化用品商业城、饮食文化城、精品百货商城),“五中心”(职工服务中心、职工文化活动中心、职工运动健身中心、职工影视娱乐中心、职工会议创意中心)。


应用点:

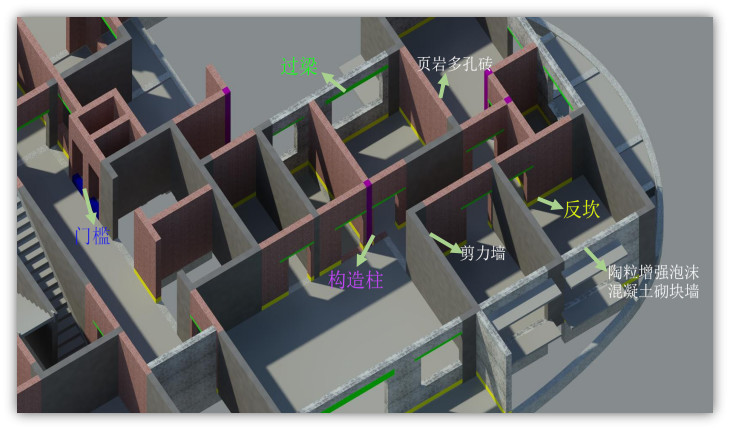

图纸内审及会审、可视化施工场布、BIM模型精准化、碰撞检查、管线综合优化、墙体洞口预留、设备基础定位、BIM施工交底、复杂节点工艺模拟、BIM人才体系培养。


应用价值

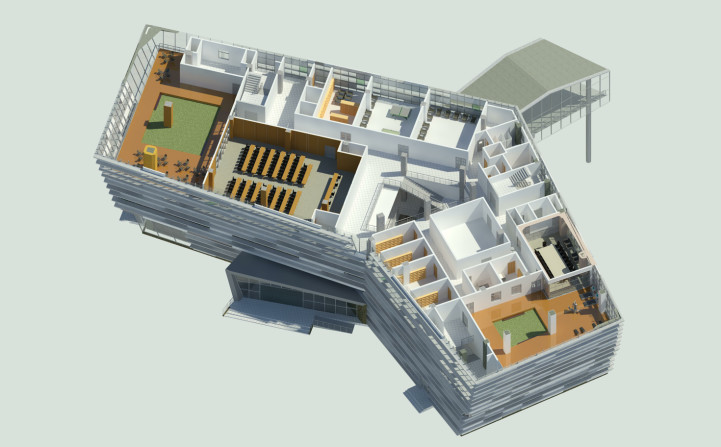

1. 创建了建筑模型、结构模型、机电模型、场布模型,在施工质量、安全、成本、资料管理中引入BIM技术,有效提升了管理效率。
2. 运用BIM技术建立三维模型,提前发现图纸问题285处,其中属重大变更63处。

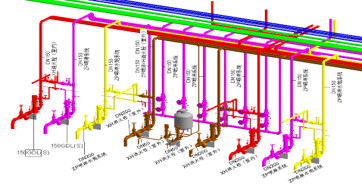

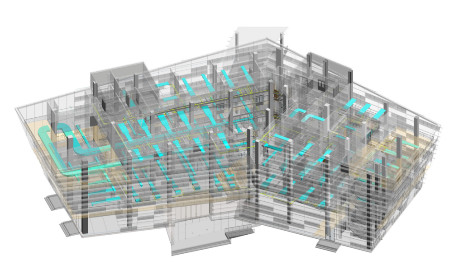

3.根据设计规范、施工图纸,结合现场实际情况及工程施工经验,对模型中主要管道与管道间、管道与结构间的碰撞问题进行了优化调整,仅负一、负二层管线综合优化就节约材料成本50万余元。

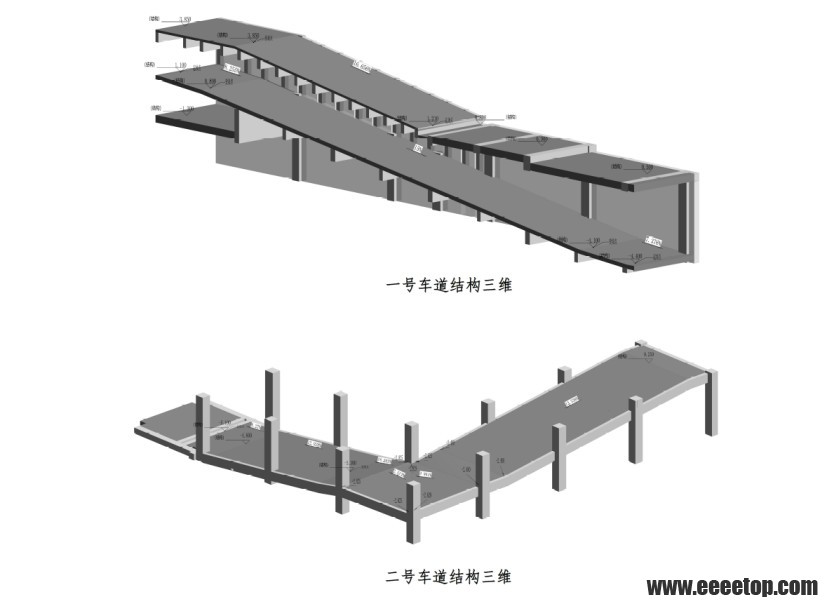

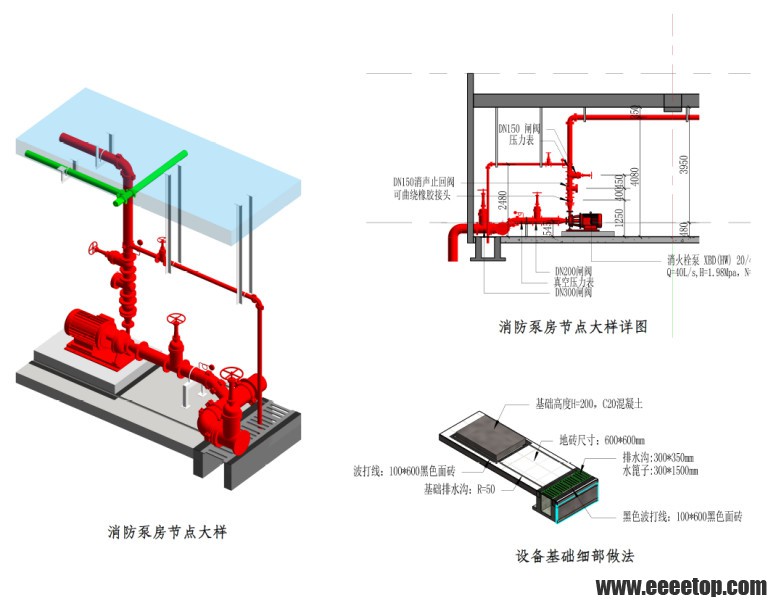

4. 利用BIM模型动画进行工艺交底,工程节点复杂,异形坡道、不规则筏板,机房、走廊管线布置密集交错,通过对其进行深化设计,出具平面、剖面图,进行三维可视化交底,指导现场施工。
5.培养专职BIM人员5名,项目管理人员共13人,实现了全员参与BIM项目管理。

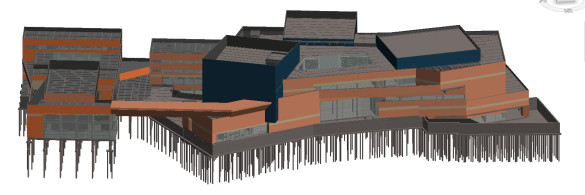

2.湖南省美术馆及文艺家之家BIM应用


项目基本情况:
湖南省规模最大功能最全的专业美术馆,集陈列展览、收藏保管、学术研究、教育推广、对外交流、公共服务等为一体的湖南美术新地标。
项目地点:长沙市湘江新区
项目总投资:2.99亿元
占地面积:5.3万平方米
建设内容:美术馆、文艺家之家,地下一层,地上三层。


应用点:高支模方案、外脚手架方案、幕墙工程深化设计、预应力结构。


应用价值:
1.在建筑业较大事故中,因支撑架坍塌造成的人员伤亡数量占伤亡总数的30%以上。利用BIM技术的信息化三维建模优势,从空间与信息两个方面准确定位模板大小及空间位置,杜绝模板位置错误的现象出现。
2.通过BIM技术,完成排脚手架模型创建及搭设施工方案要求,进行脚手架材料的精细化统计管理。对脚手架安全系统进行高度模拟保障,降低施工风险,节约施工成本,提高施工质量。
3.根据幕墙系统施工工艺要求,确定红陶板安装流程,对幕墙系统进行深化设计,运用Dynamo进行编程设计,对幕墙单元进行快速编号,对工人进行三维技术交底,指导现场安装,确保安装质量。
4.根据结构剖面图和平面图建立预应力模型,并模型进行深化设计,制作后张法有粘结预应力工艺交底动画,从工艺流程、质量控制点,进行清晰详细的交底,确保预应力专业施工质量。

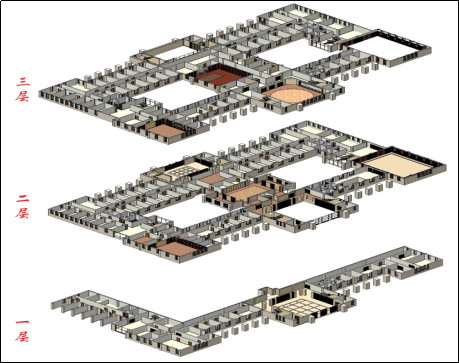

3.BIM助力“一带一路”——中国援布隆迪总统府装饰装修工程


项目基本情况:
本项目属于我国援建项目,位于非洲布隆迪,路途遥远,不方便管理,工程造型精美,装修方案复杂,交付标准高。
项目地点:布隆迪首都布琼布拉市
项目总投资:1.4764亿人民币
总建筑面积:9950 平方米
建设内容:土建工程、机电工程、装饰装修工程、给排水工程等



应用点:碰撞检查、清单出量、可视化交底、资料挂接、运维指导、施工交付。



BIM应用价值
实现材料国内加工国外安装的模式,提前预制特殊构件数百余件,并形成了构件库,节约成本约80万元。

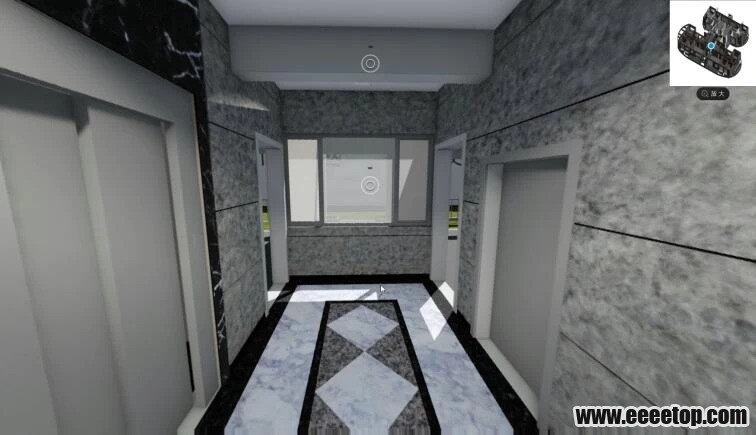

按照不同的装修方案对构件进行详细的绘制,完善装修过程中需要的材质信息建立材质库,形成多套装修方案,并实现VR实景漫游,将不同的装饰方案直观的展示出来供业主选择。
采用BIM技术实现可视化交底,制作二维码交底卡,实现安全技术交底的信息化;引入虚拟工艺样板的概念,形成工艺库,提高重难点部位的施工质量;制作施工交底动画,提高科技性与先进性。
运用BIM 5D平台将资料与模型挂接,建立了全方位的资料管理模式,运用建筑模型三维可视化的特点,及时查看设备运行,通过查看二维码交底卡,获取维修方案,及时实施维修,提升运维阶段的资产管理效率。
4.BIM技术在三建·天易江湾广场的应用


项目基本情况:
项目地点:湘潭市湘潭县天易示范区
项目总投资:10亿元
占地面积:293亩
建设规模:总建筑面积约21万平方米
三建·天易江湾作为湖南省第三工程有限公司投资建设的项目,涵盖大型商业综合体,高端住宅小区,城市公园,影视城等设施,定位于集购物、休闲、娱乐、餐饮、教育、旅游于一体的高档地产项目, 项目从规划、设计、施工到运维全阶段应用BIM技术,全过程集成BIM信息传递,最终运用于物业营运。



应用点:

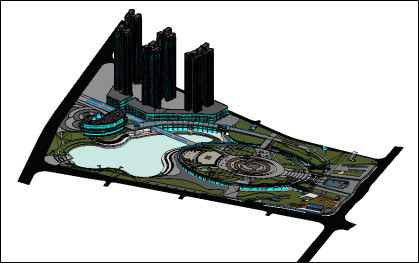

模型初步算量、投标方案模拟、场地布置及漫游、施工进度模拟、过程信息管理、竣工模型、BIM技术报告书。




BIM应用价值
1.整理出各类图纸问题212处,江湾地下室碰撞检查发现500多个碰撞点,及时处理避免了后期返工,共计节约工期45天;

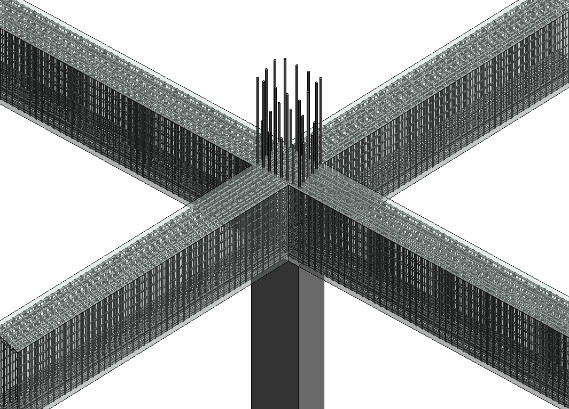

2.利用广联达BIM钢筋算量软件进行提前建模,发现广场部分钢筋含量过高,通过与设计院减少钢筋总量106.39t,节约工程成本40.4万。
3.信息化管理:通过云端迅速共享,工作任务快速指派,提高工作效率,同时也增强了项目总承包管理力度。节约沟通成本10万元。
4.本项目BIM技术应用产生了进度、成本、技术、信息化管理等方面的效益,取得了良好的社会效益与经济效益。并通过全项目部的集体努力,我项目已成功创建省级质量及安全观摩工地,集团全优工程也已立项成功,已通过住建部绿色施工科技示范工程中期检查。

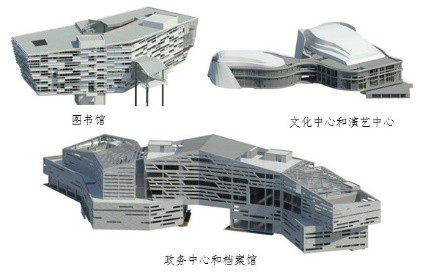

5.石门县市民之家片区建设BIM技术应用


项目基本情况:
项目地点:常德市石门县«项目总投资:16亿元
建筑面积:7.6万㎡
建设内容:包括“五馆两中心”(即文化馆、博物馆、图书馆、档案馆、规划展示馆、市民服务中心、文化演艺中心),宝塔公园、南岸风光带、市政道路、澧水四桥、信息化建设及配套商业部分。


应用点:
方案对比、可持续设计分析与模拟、参数化辅助设计、管线综合设计、碰撞检查、互动设计审查、基于BIM设计的施工图出图、工程量统计、幕墙优化设计、装修设计深化。


BIM应用价值
1. 在设计过程中,我们认识到了BIM真正的流程,应该是一个崭新的、集成化的工作模式,而不是传统二维的各专业协作的工作模式和角度思考。采用BIM技术作为交流平台,更好的提升了整个项目的效率和质量。
2. 传统设计手段难以实现的设计,通过BIM技术可视化、参数化的应用,得到了很好的解决。异形建筑的方案推敲和设计数据的传递在BIM技术环境下可以轻松地实现。
3. 在与建设单位沟通的过程中,BIM可视化促进了沟通。建设方可以清楚的看到项目的设计内容,进度流程、室内外空间、结构体系等,使之能如临其境一般。
4. 可视化施工配合及BIM5D项目管理的应用,在项目的施工管理中具有重大的意义。
6.BIM在园林绿化工程的落地应用——鹿岐峰片区沿江风光带工程


项目基本情况:
项目地点:湖南省耒阳市
项目总投资:66141.00万元
建设范围:南北长约 80-160公里,宽约100公路
建设内容:耒阳市鹿岐峰片区风光带工程位于湖南省耒阳市鹿岐峰片区。主要包括:土方工程、绿化工程、景观工程、土建工程、给排水工程、电气工程等。


应用点:

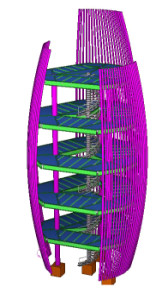

钢结构深化、方案比选、BIM技术交底、裸眼VR与现场的结合、基于BIM5D的协同管理。



BIM应用价值
1.不论是手机端的工艺交底库,还是裸眼VR,协同管理的应用,鹿岐峰项目BIM工作站致力于将BIM应用轻量化(即利用手机进行BIM应用)。使得BIM的应用可以达到随时、随地、随手,真正将富含信息的模型放进口袋里。
2.致力于发展BIM事业,通过培训多培养BIM人才。竭力让项目上的BIM应用常态。
7.湘潭市二大桥北交通优化及环境综合整治工程BIM应用


项目基本情况:
湘潭市二大桥北交通优化及环境综合整治项目位于向家塘路以东、书院路以南、讯达路以西、湘江河提以北。项目建设内容包括道路工程、景观工程、匝道工程、堤防工程和桥头公园五个子项目,建安总投资约2.8亿元,采取PPP模式建设。

BIM应用目标:
优化设计、进度保证、施工管理优化、成控管理。
BIM应用点:

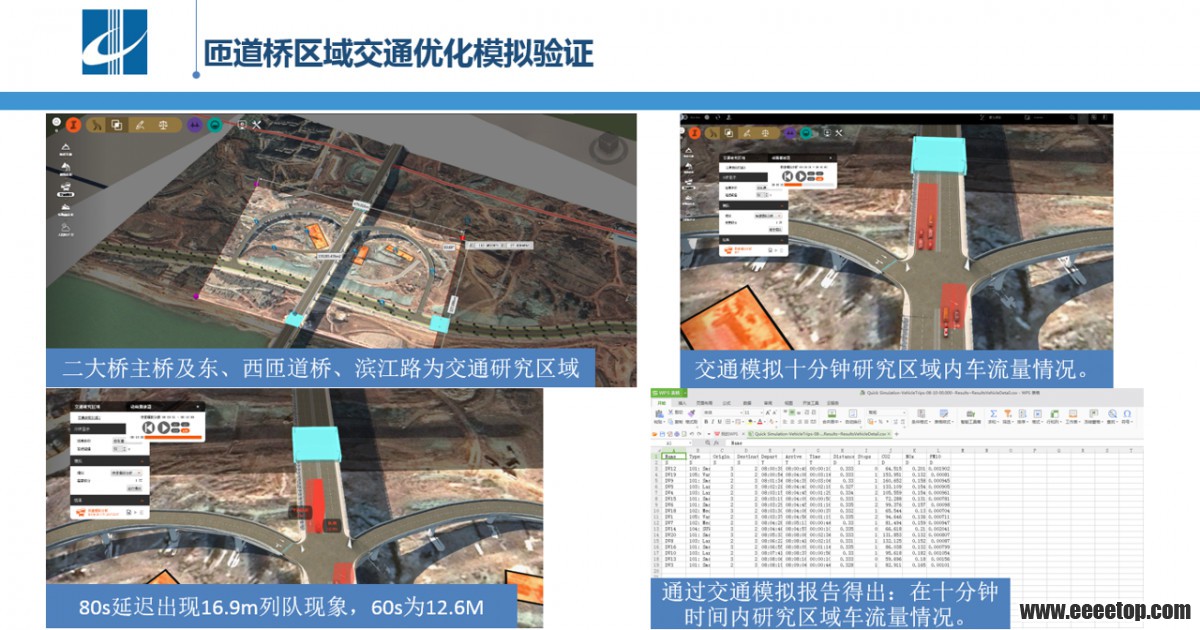

匝道桥区域交通优化模拟验证、视距分析交通优化设计、施工场地布置、BIM审图及二维出图、土方平衡施工、边坡、高程、场地、坡度分析、现浇箱梁高支模方案技术交底、协同管理等。



BIM应用价值
工作站通过BIM协同管理,发现并解决了质安问题80处,通过BIM化的技术交底,工艺交底。让施工人员更清晰的了解施工工艺,加快施工进度。通过土方平衡的应用,节约土方9%,通过BIM协同管理,加强了团队协作能力。共为项目部培养BIM人员10人次。
8.基于BIM的智能建筑综合运维管理—湘西金湘玺旅游集散中心


项目基本情况:
项目地点:湘西吉首
项目总投资:6.5亿元
建筑面积:15.357万㎡
建筑等级:国际五星级商务酒店
建设内容:基于现场弱电智能化系统子系统建设方案,开发智能建筑开发,实现基于BIM统一平台的智能化集中管控。

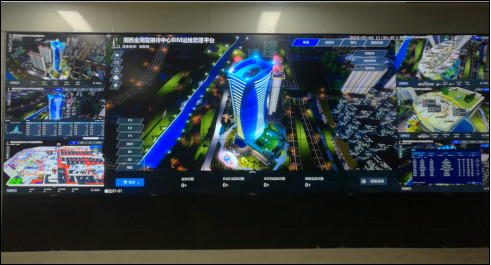

应用点:

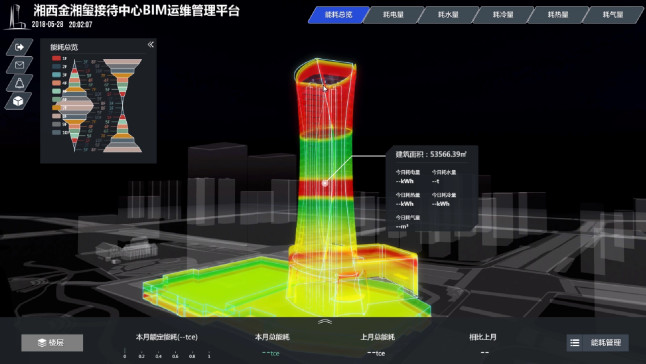

汇总整栋建筑的安防报警、设备运行、能源管控、空间使用等信息,科学分析,集中展现,从宏观上了解整栋建筑的整体运维情况,局部上可以按照区域对该栋建筑内部的建筑结构以及按照系统分类设施设备情况进行查看,方便整栋建筑的查看、维护与管理。


平台价值
1.平台以BIM建模模型为基础,以基于IBMS模式的综合集成为手段,以解决实际业务应用为目标,基于BIM运维管理平台,实现管理人员在物业管理及运行维护过程中的综合应用。
2.BIM应用方面,解决项目超大建筑BIM模型的大数据量问题,即实现BIM模型轻量级目标,并将BIM模型中富含的真实工程数据应用于建筑运维阶段,降低系统使用人员的技术门槛。
3.IBMS集成应用方面,在BIM运维管理平台的基础上,将IBMS作为BIM运维管理的一部分,将IBMS的控制、管理功能与BIM运维管理进行深度结合,将门禁管理、智能照明、给排水系统等进行融合,将建筑BIM模型中的设施设备与现场设备相关联,实现智能化监控。
4.业务应用方面,主要是基于项目实际的业务应用需求,结合具体的业务流程,将酒店管理、安全防护、物业管理业务等融入到运维管理平台上,基于该平台,实现基本的日常业务应用,满足日常管理的需求。
本次大赛共有来自全国的863个有效申报项目参与申报,评选流程包括初评、网评及终评,最终214个项目分别在各类BIM应用项目评比中胜出。这些获奖作品无论从BIM应用的广度还是深度上,都深刻反映出了全国工程建设和勘察设计行业应用BIM技术取得的新的进步。
来源:湖南BIM建工中心
