编者按:本文来自微信公众号非标准建筑工作室(公众号ID:non-standardstudio),作者:李承垣,本站经授权转载。

我的梦想,值得我本人去争取;
我今天的生活,绝不是我昨天生活的冷淡抄袭。
司汤达《红与黑》



首先声明,任何形式的抄袭都是可耻的。


但太阳底下无新事。

绝对意义上的原创其实也不存在。

所有的创新和发明都是站在前人肩膀上的再创造。而模仿本来就是人类艺术活动的主要形式。拿中国来说,学习书画、围棋、诗词,无论哪一种门类,一般都从临摹、打谱、仿作之类的模拟行为开始入手,诸如“临摹千遍,自成艺风”、“熟读唐诗三百首,不会做诗也会吟”,通过反复练习经典样本的套路,揣摩其中的意蕴,才能逐渐掌握创作技法。


说白了,

抄袭抄的是结果,是窃取别人的劳动果实,是在不劳而获;

模仿模的是方法,是学习别人的思考过程,是要铁杵磨针。



元代倪瓒《渔庄秋霁图》(左)与明代项元汴《仿云林笔意图》(右)

具体到建筑设计,因为形式效果的视觉冲击,我们大多时候也只看到“样子”——整体的样子、空间的样子、细节的样子等等,结果却发现你“借鉴”了“样子”却搞得实在不像个样子。




比方“借鉴重灾区”扎哈·哈迪德

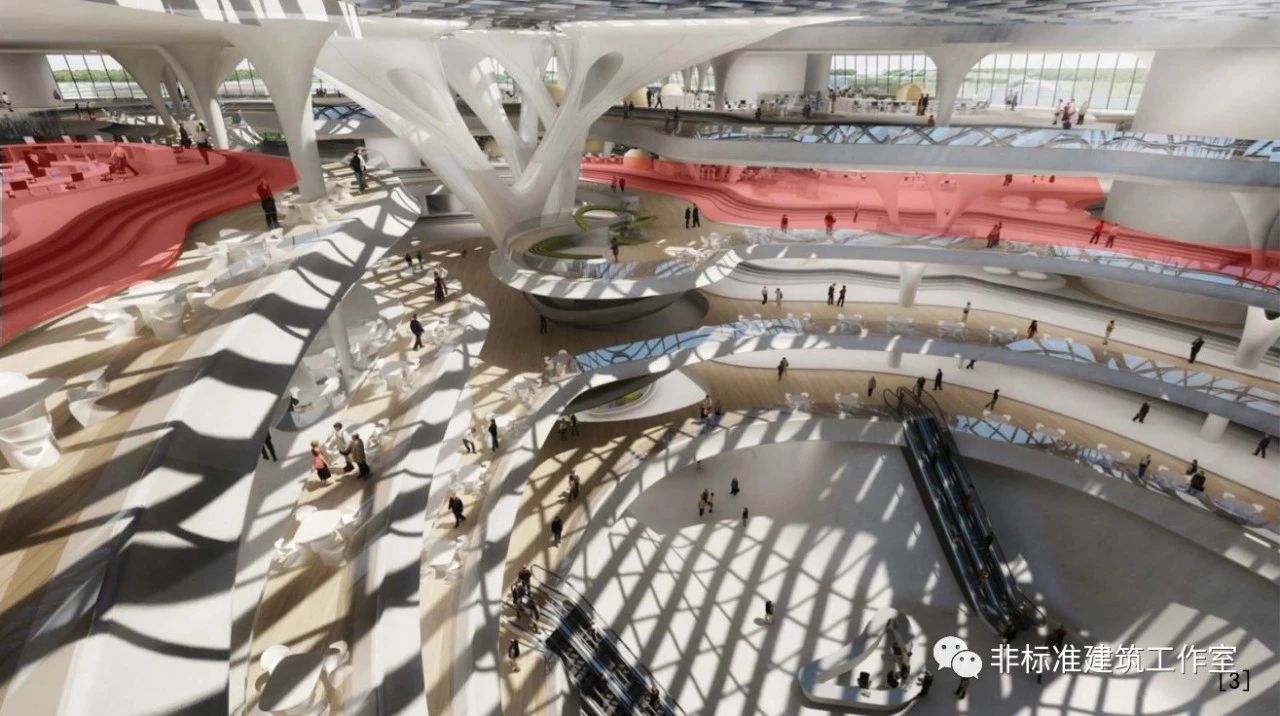

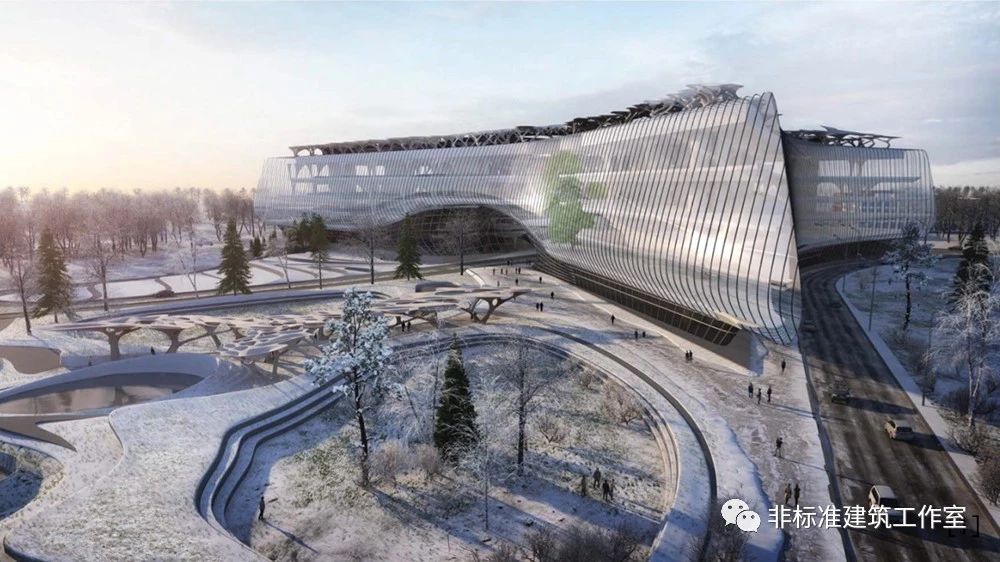

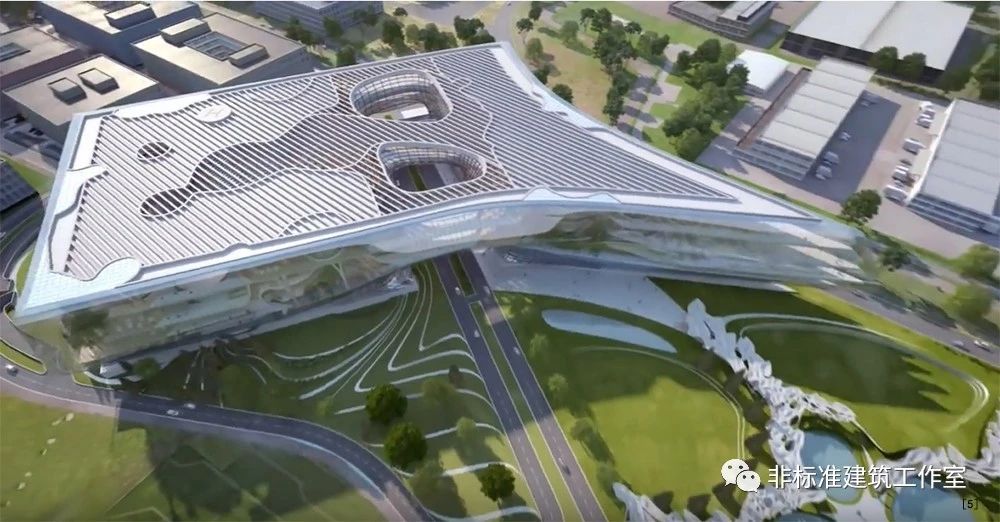

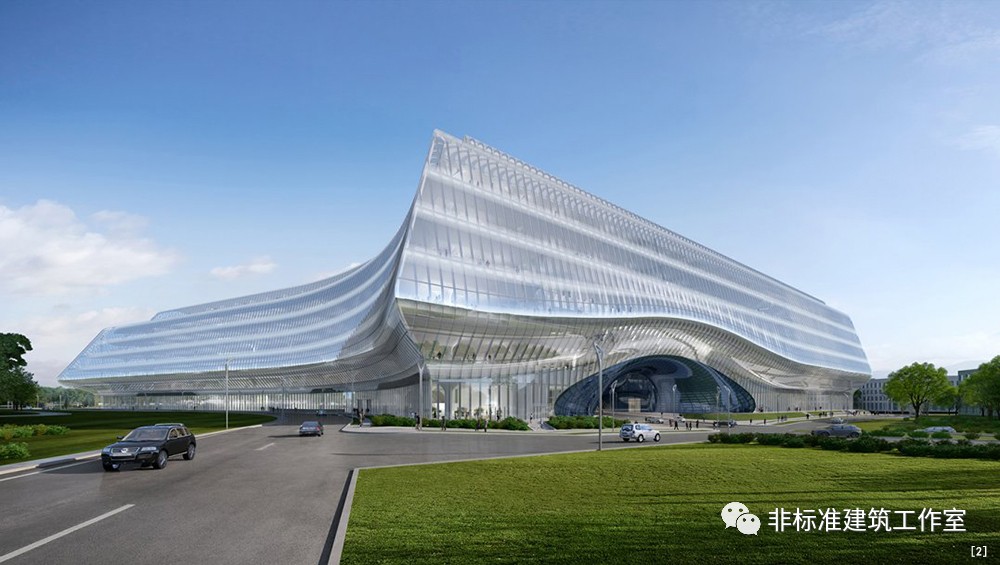

不说太复杂的,就说看起来比较简单的——像下面这个位于俄罗斯斯科尔科沃创新中心区的Sberbank银行科技园





港真,就这个造型rhino高手们大概分分钟就能捏一个出来。

然后,
就没有然后了。
到自己做方案的时候,除了照样抄一个差不多的就是照样抄了一个差很多的。



当然,抄方案是不对的。

所以我们还是要来看看这种方案到底应该怎么“模仿”。

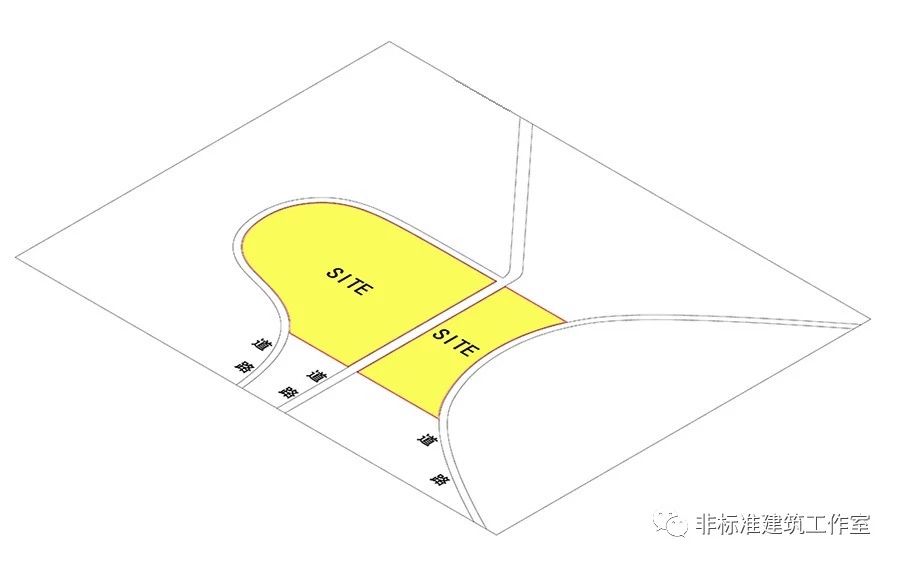

首先是建筑的基地,

中间有一条道路将基地分为两块。

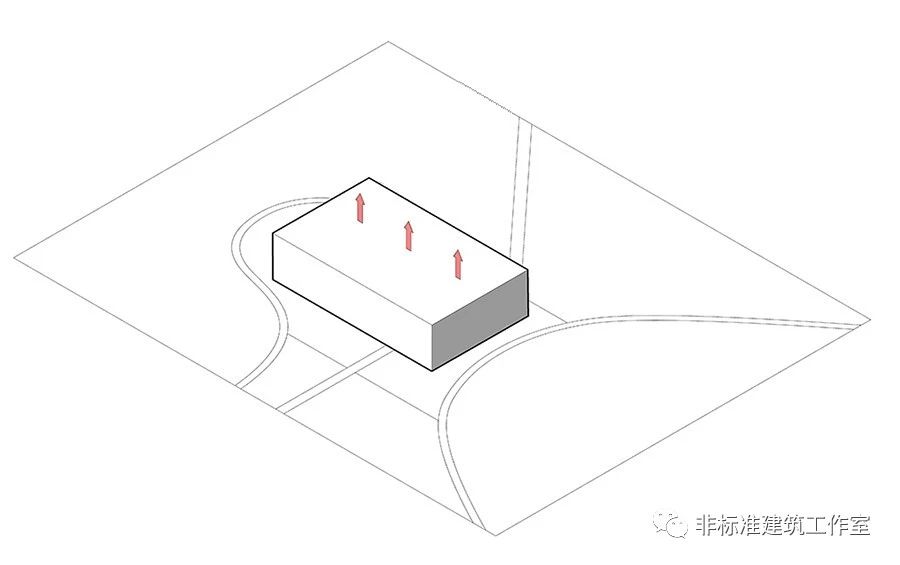

然后在基地里拉起一个方盒子。

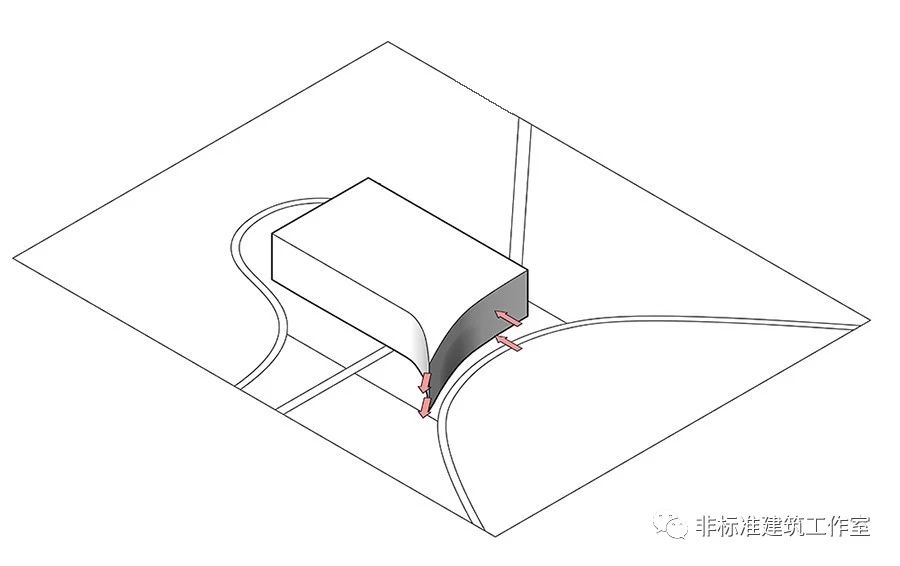

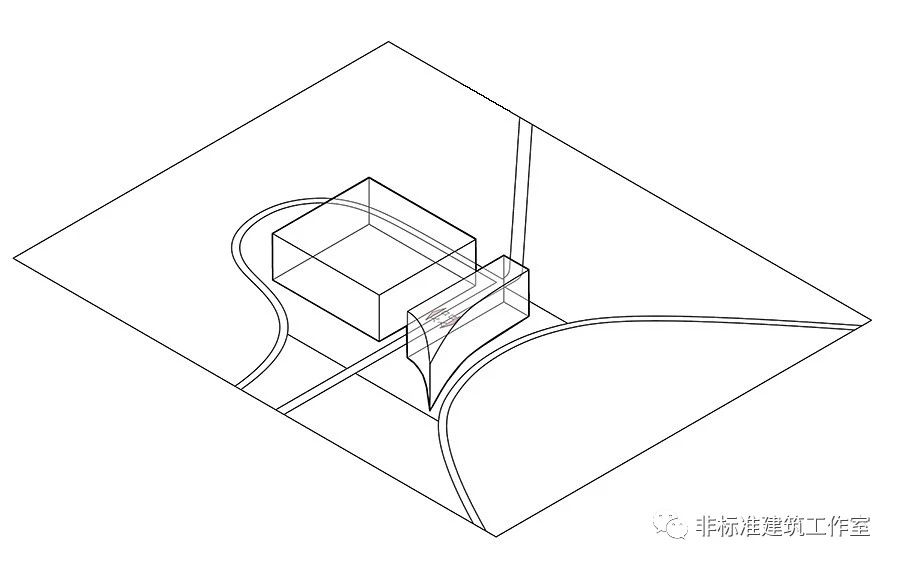

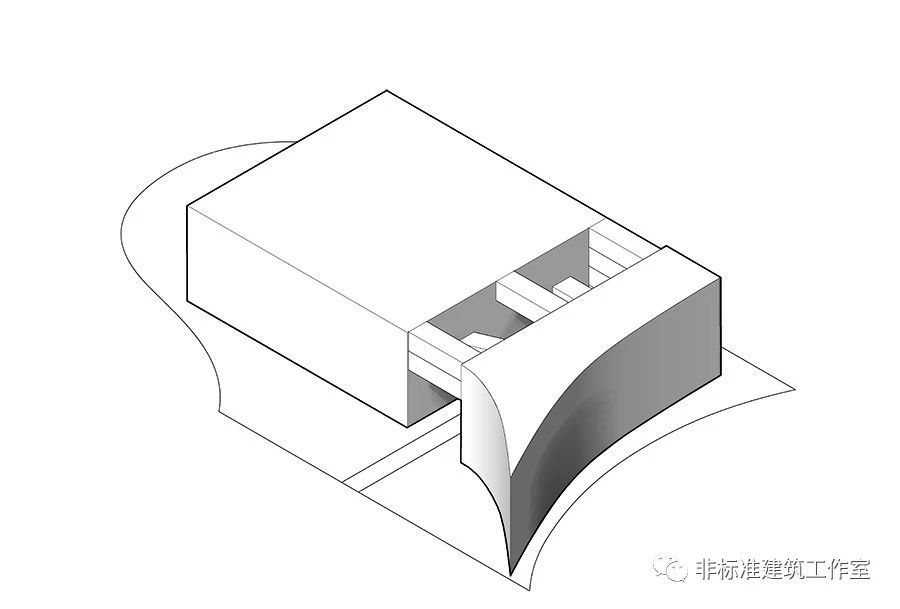

根据基地形状调整建筑边界

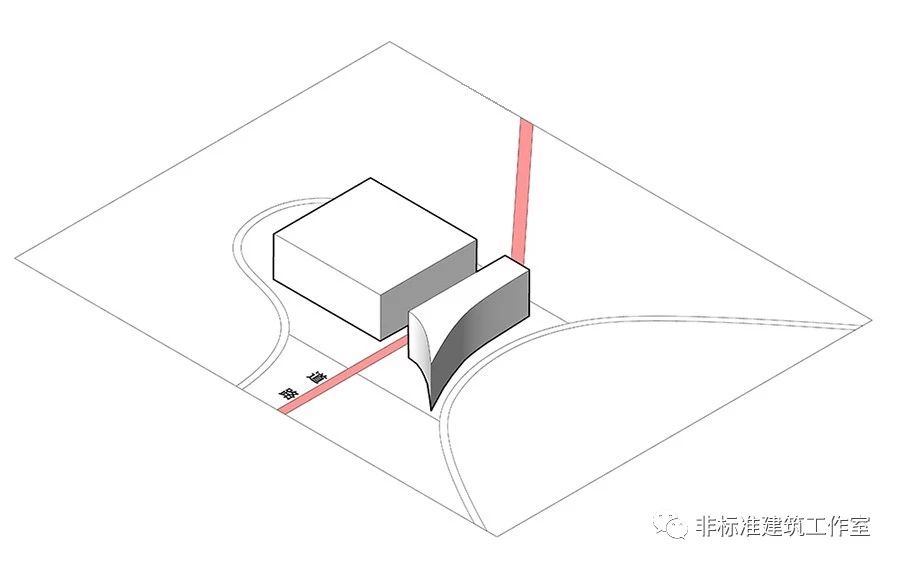

避让基地中间的道路




设置建筑的主要入口,位于横穿基地的道路两侧

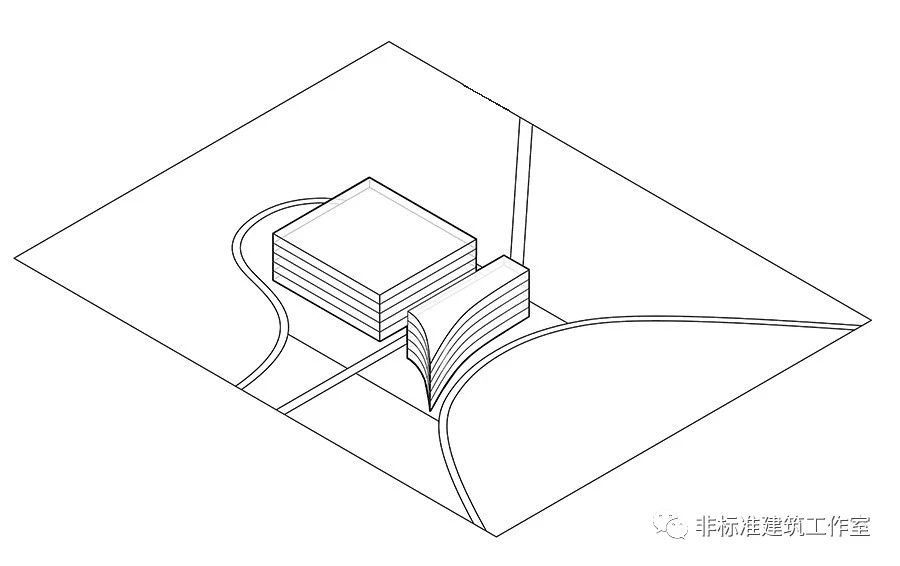

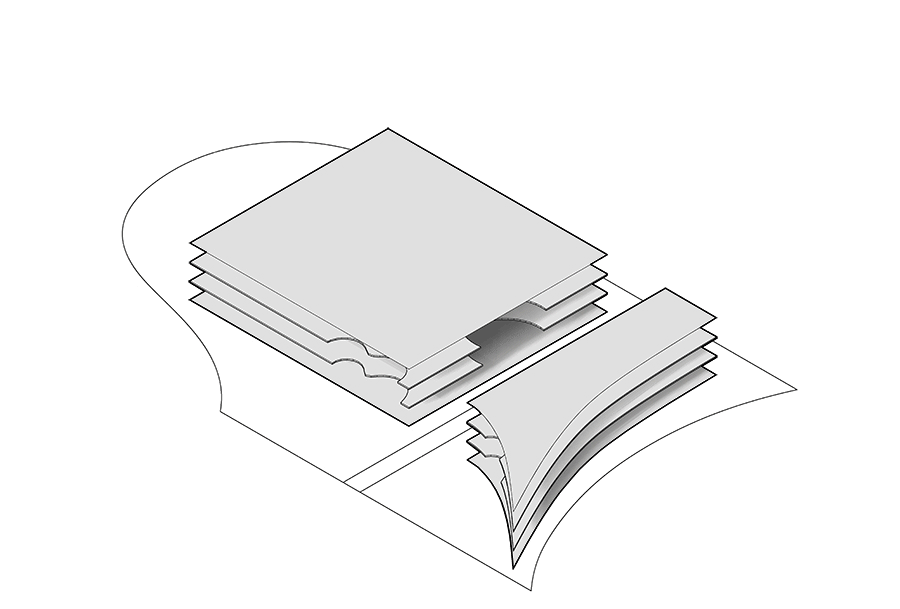

根据面积要求把建筑分为五层。




至此,都没有啥好模仿的。
这就是人家任务书要求的,你做方案也根据你的任务书来就行。

下面,重点来啦!
甲方希望这个办公楼充满交流感。

“交流感”是个什么feel,大概每个建筑师的理解也都不一样。但在哈迪德这种理工学霸的脑子里,交流感的那个“感”就是磁感线的那个“感”。

因为它们都符合“异性相吸、同性相斥”的原理。




太阳表面的磁感线


好吧,我编不下去了。
反正就是哈工决定利用磁感线来确定平面。

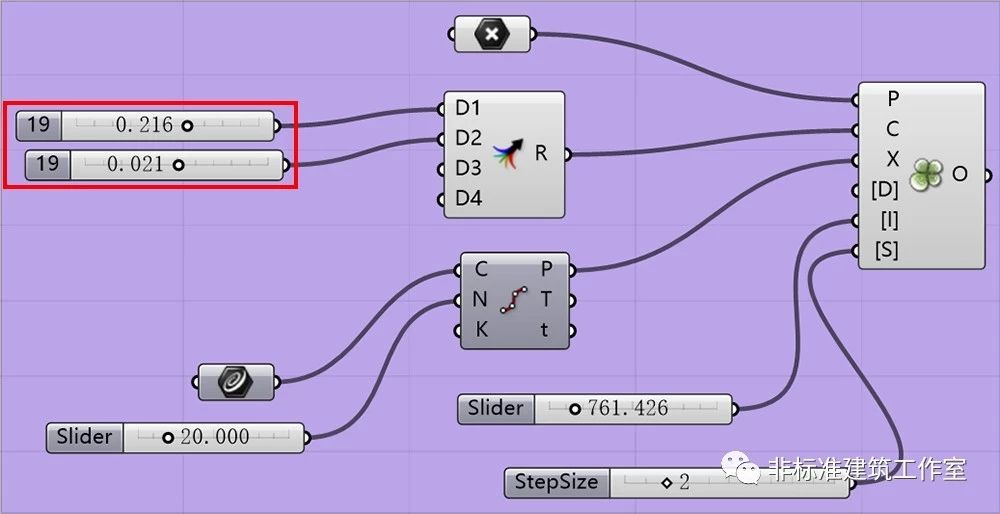

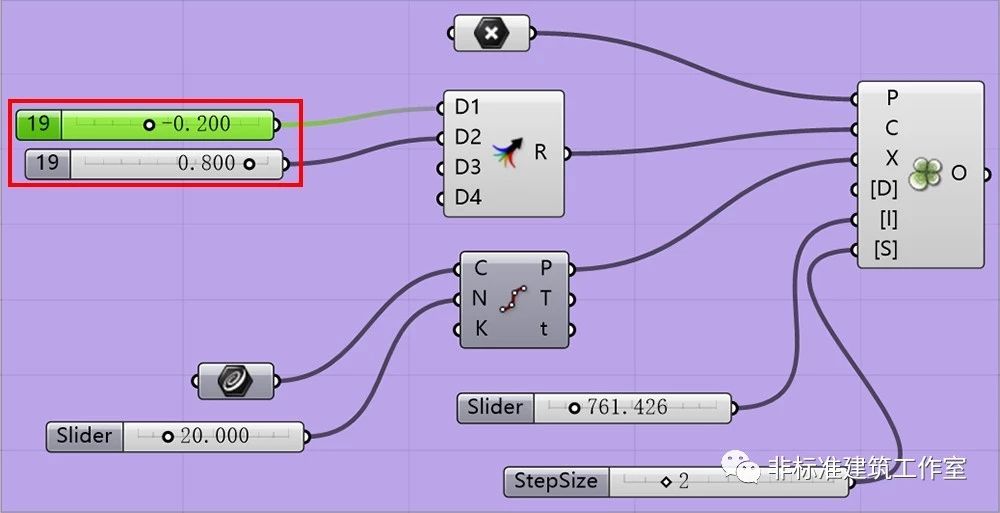

磁感线是为了模拟磁场引入的封闭曲线,这些曲线会因为电极的数量,强度,大小的改变而改变。所以我们需要引入GH算法,通过改变这些参数去控制磁感线的形态。



但在GH算法中,两个同性的电子,磁感线相吸;两个异性的电子相斥;不同的电子强度会带来不同的磁感线形态。

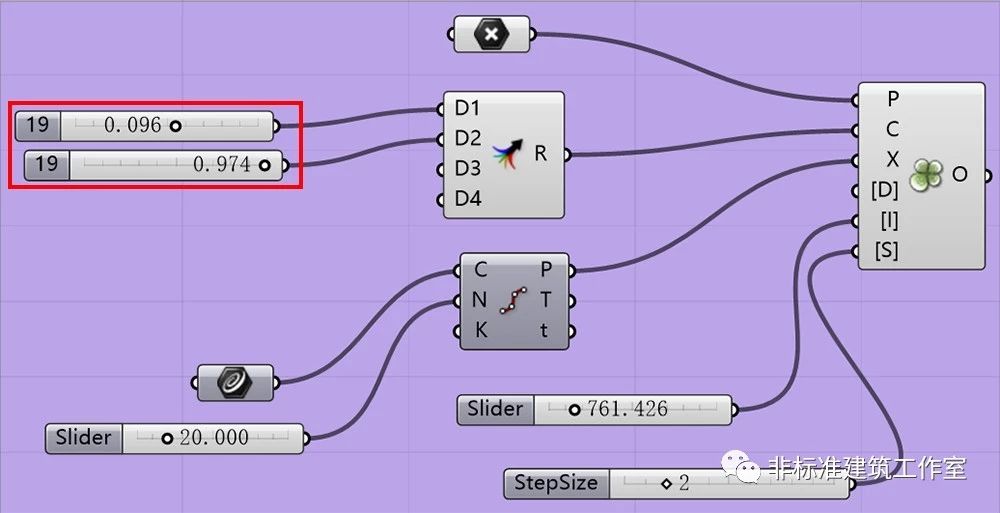

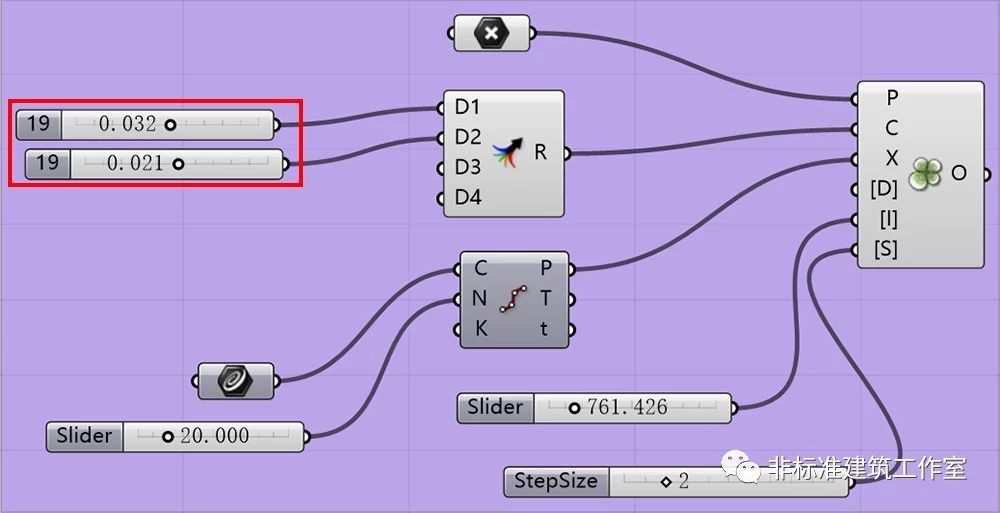

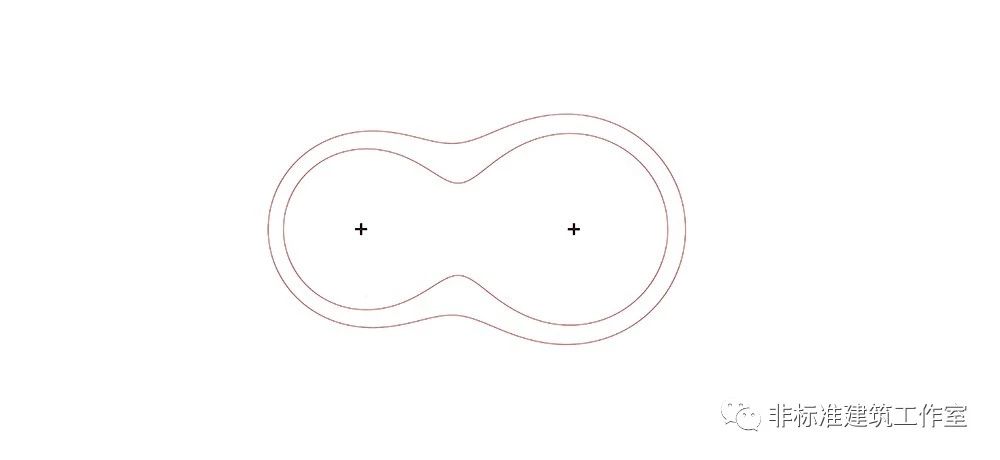

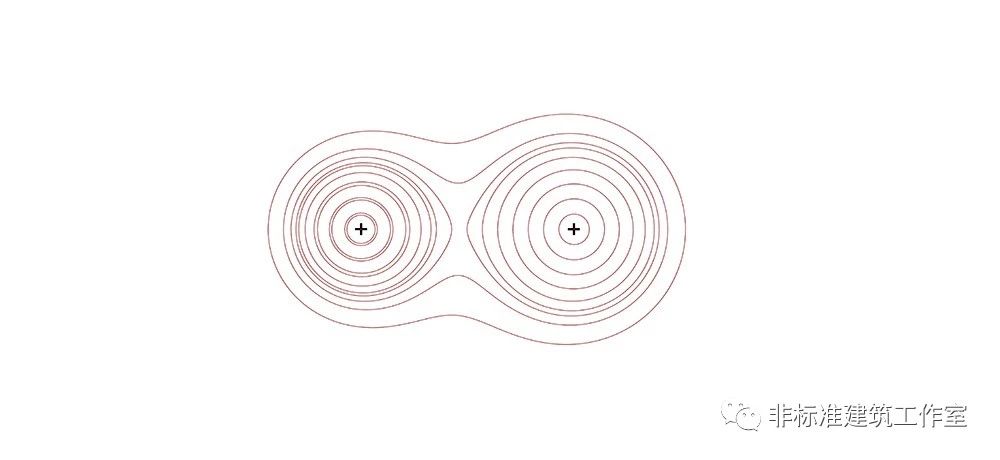

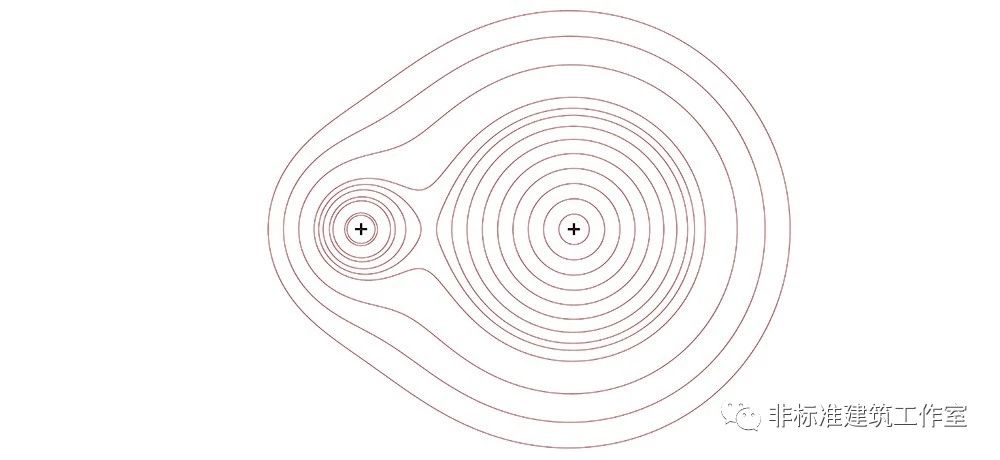

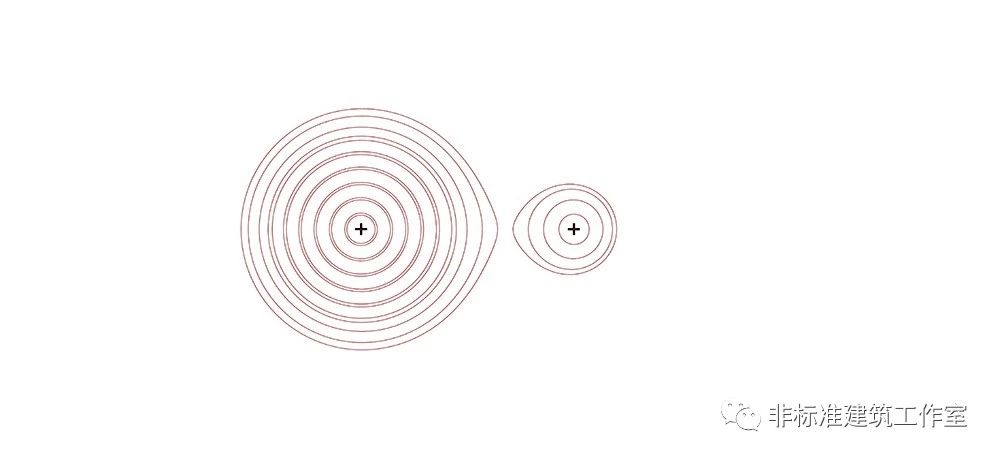

两电子电极相同时的磁感线形态和GH参数:

(1)当两电子强度相近的时候,磁感线分布范围大致相近,且有相连的磁感线。



(2)当右侧电子强度相差较大的时候,右侧磁感线分布范围较大。




(3)当左侧电子强度相差较大的时候,左侧磁感线分布范围较大。

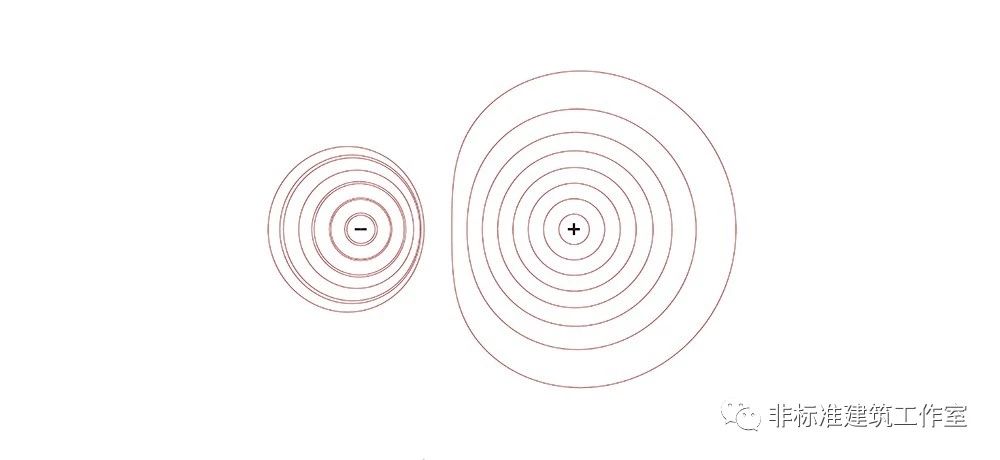

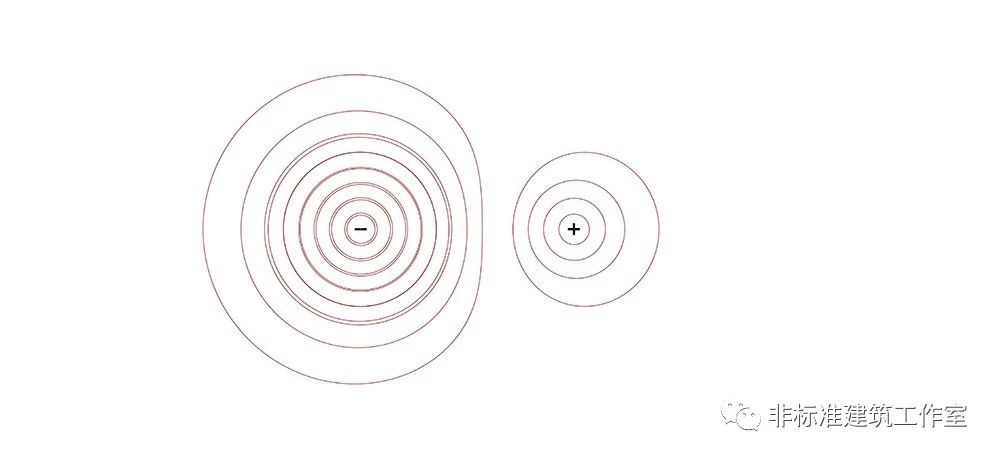

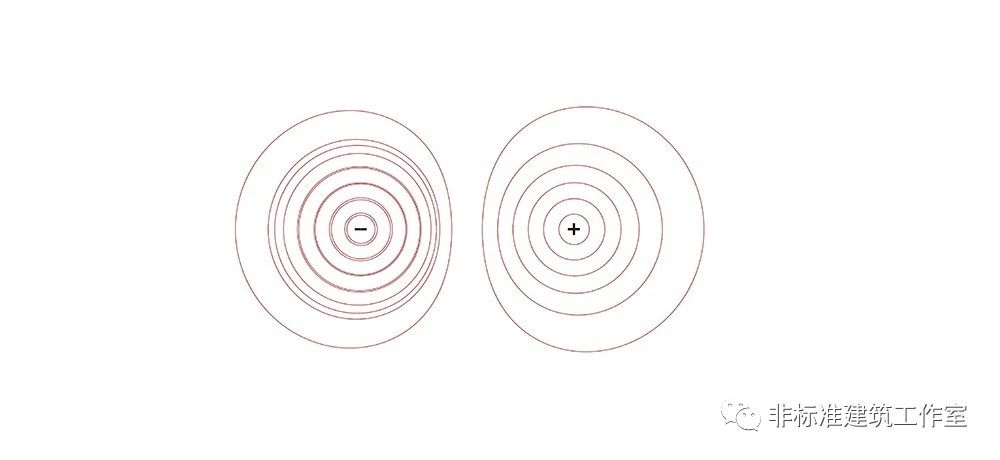

两电子电极相反时的磁感线形态和GH参数:

(1)当两电子强度的绝对值相近的时候,磁感线分布范围大致相近。



(2)当右侧电子强度的绝对值相差较大的时候,磁感线相斥,右侧磁感线分布范围较大。



(3)当左侧电子强度的绝对值相差较大时,磁感线相斥,左侧磁感线分布范围较大。



哈迪德利用两个同极电子之间磁感线的吸引或排斥的形态来达到建筑空间的交流体验,从上面的演示中可以看到两个强度相近的同极电子之间会生成把两个电子都包围起来的磁感线——
哈工说这就像是两个空间的交流。


下面就是根据磁感线的形态来设计建筑平面。

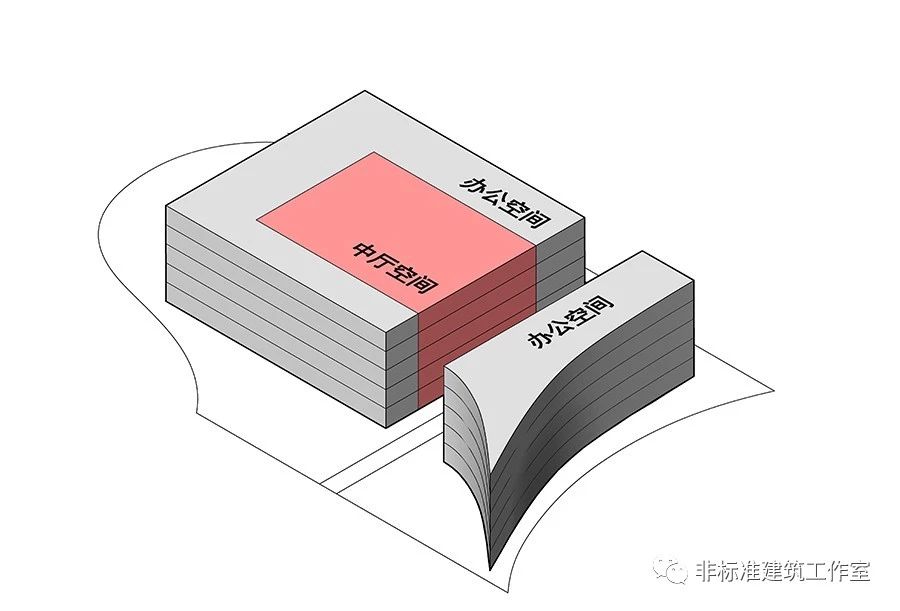

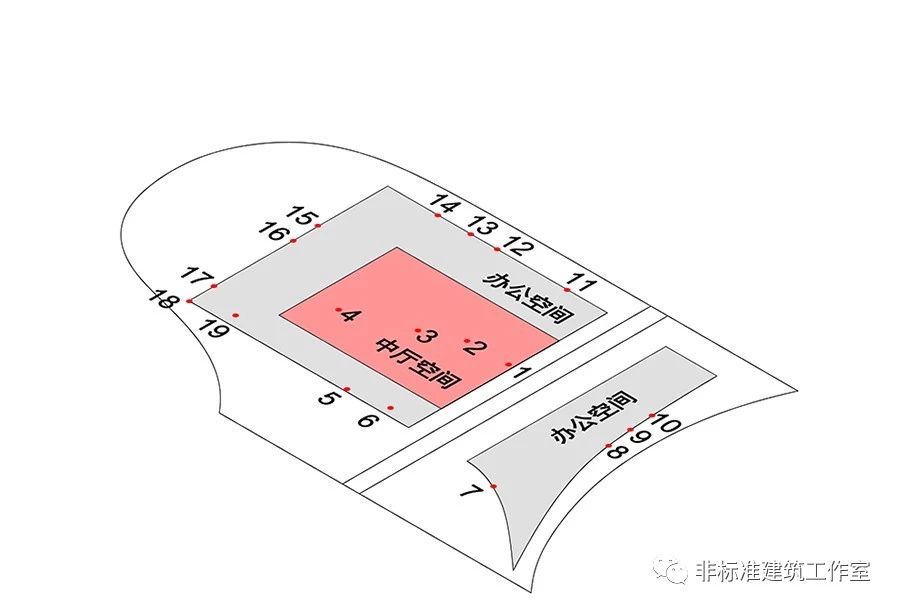

STEP1:大致确定建筑的中庭空间和办公空间的分布。

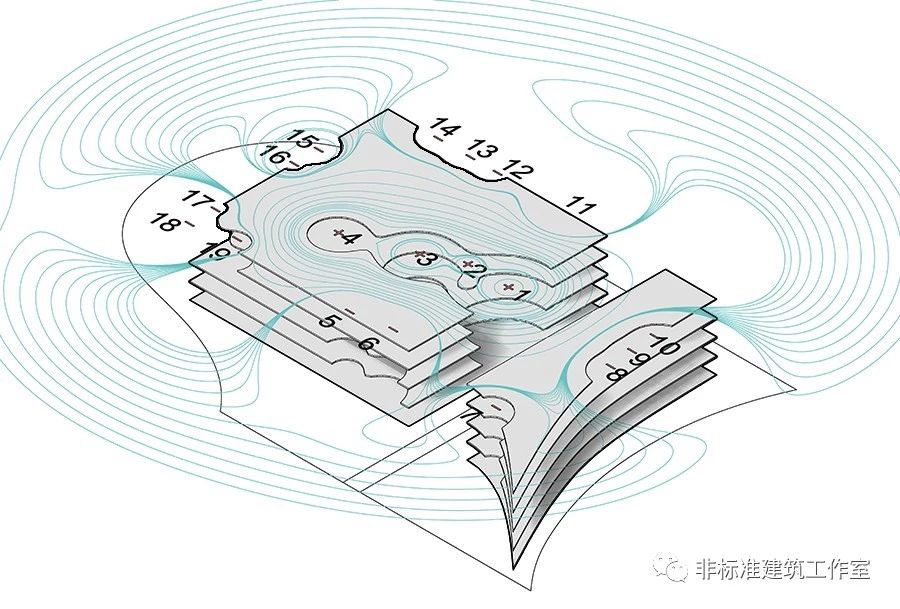

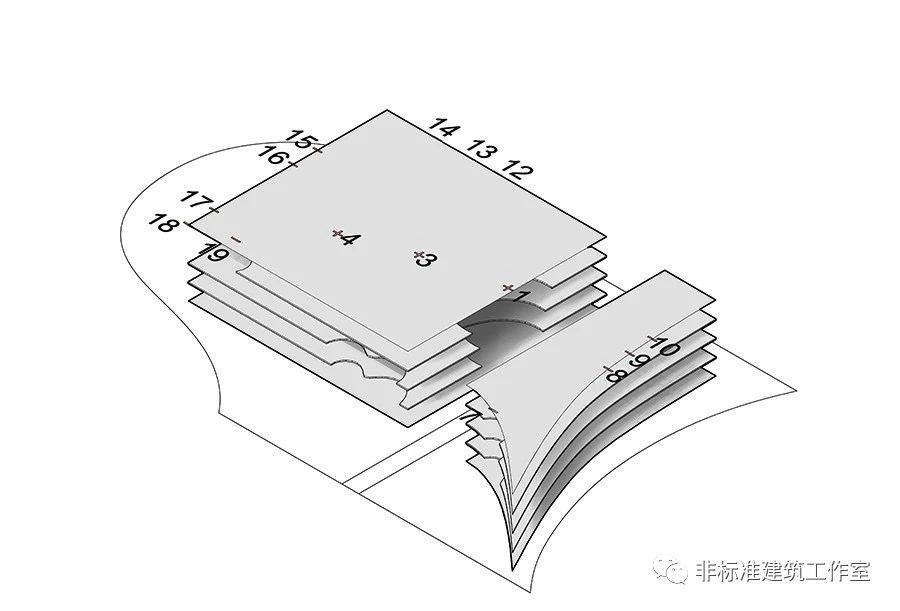

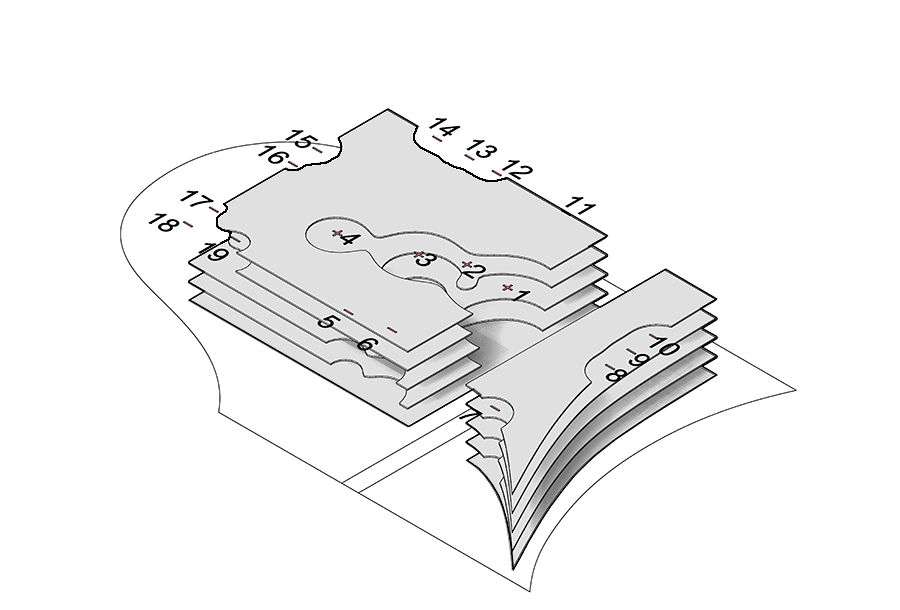

STEP2:在中庭空间的投影范围内设置1-4号电子,控制中庭空间的生成;在建筑边界投影的范围内设置5-19号电子,控制边庭空间的生成。
中庭空间里的电子为相同电极所以磁感线相互吸引,让磁感线融合,表现出交流感,最后形成复杂多变的中庭。而在办公空间的电子形成边庭使得建筑与环境发生交流。



这些电子会在生成建筑平面的过程中被筛选引用,电子在平面的相对位置不改变,只是改变电子的高度,从而对应不同楼层的高度。电子的强度会根据空间需要设定,不同强度会带来不同的磁感线分布。

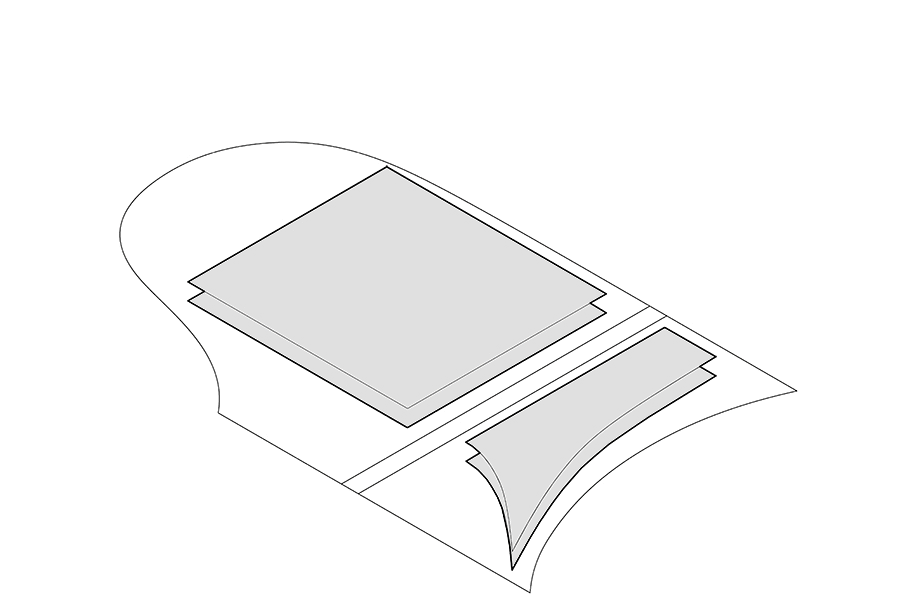

STEP3:首层平面范围内不引入电子。

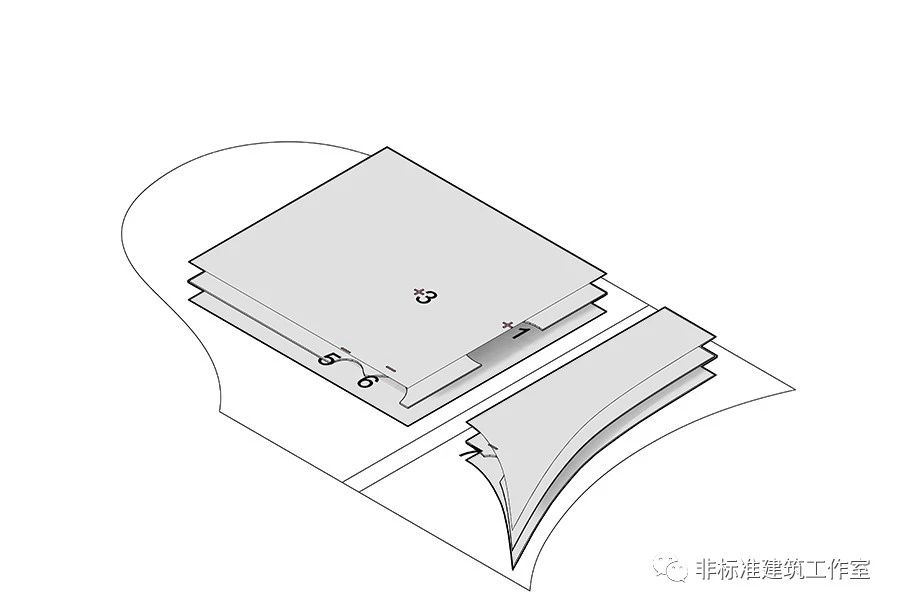

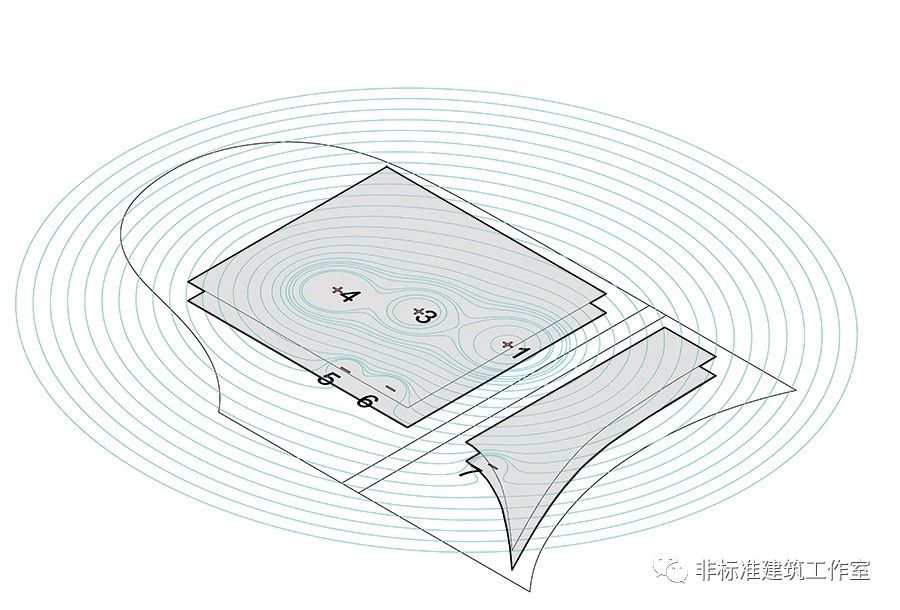

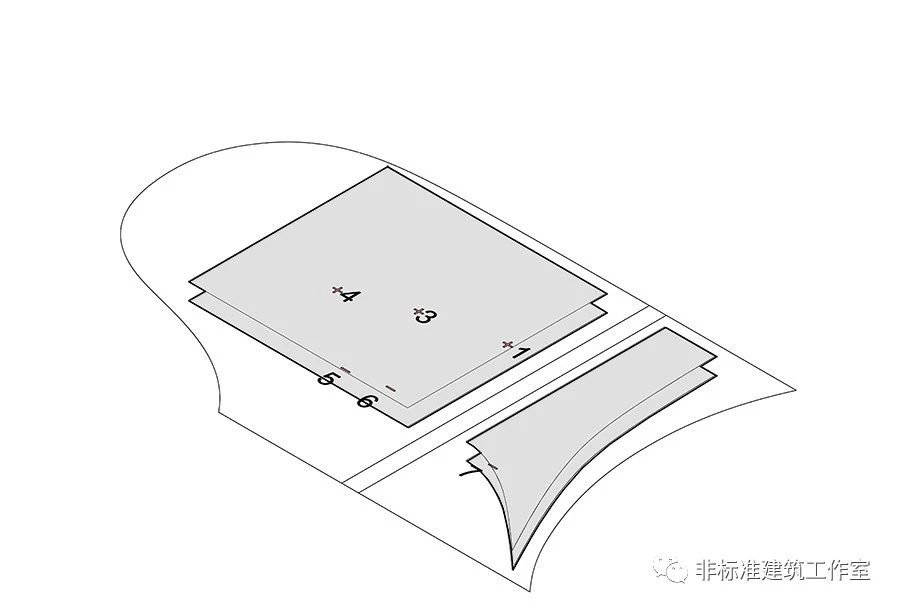

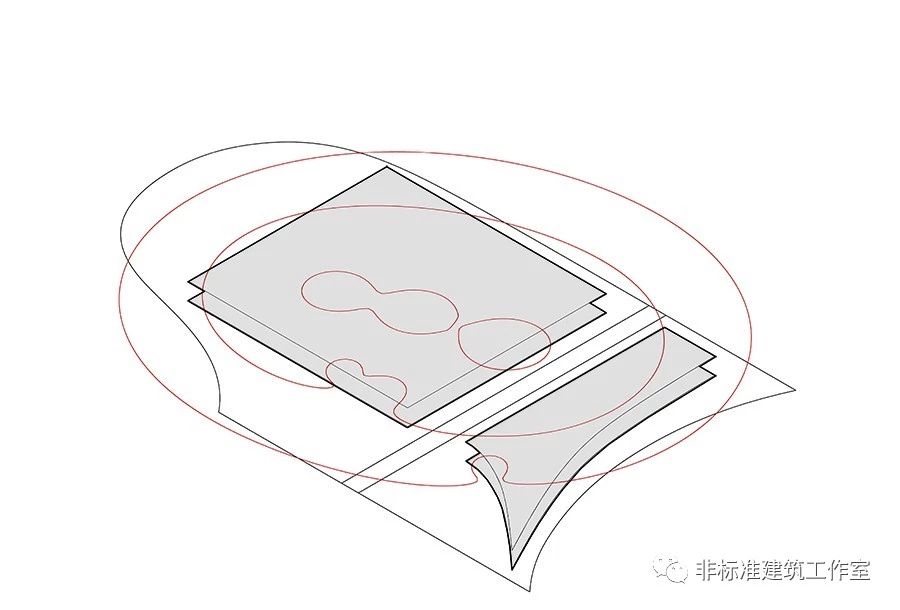

二层平面范围内引入1.3.4.5.6.7号电子。
1.3.4为正电子,磁感线之间相互吸引,形成中庭通高空间,5.6.7为负电子,磁感线排斥,形成边庭。

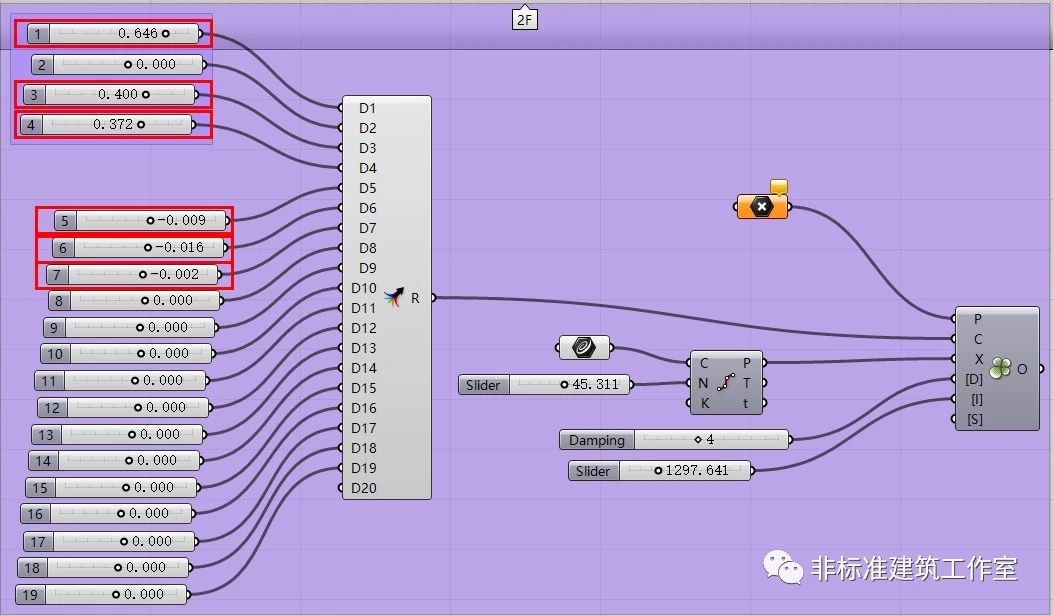

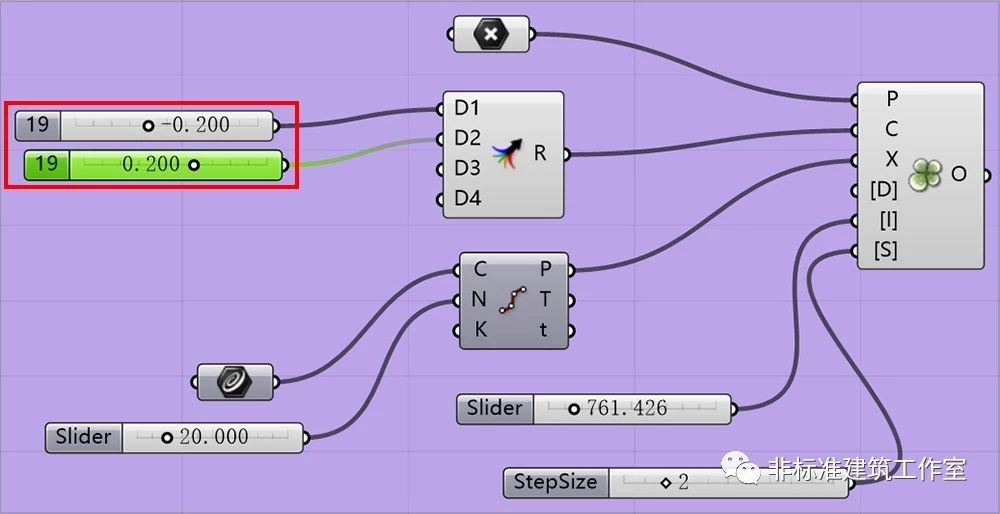

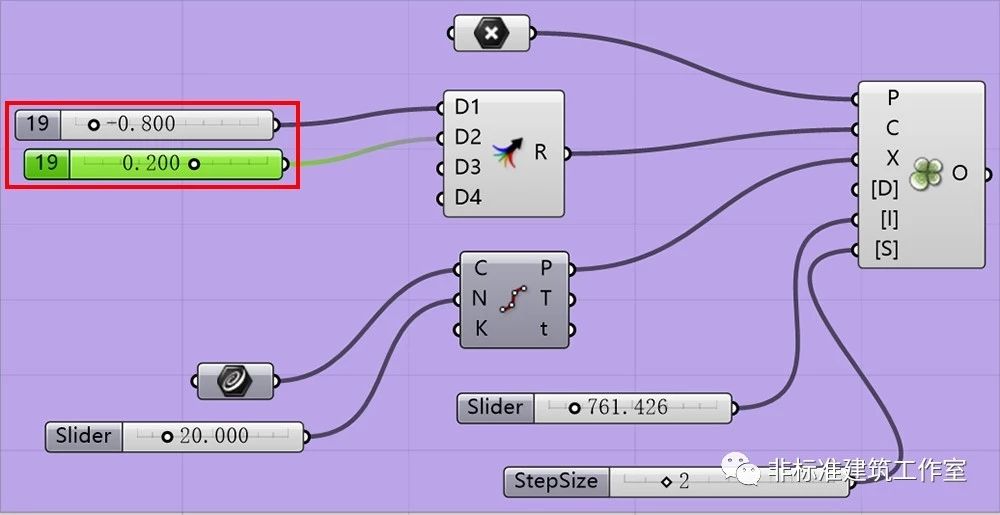

电子的强度设定:

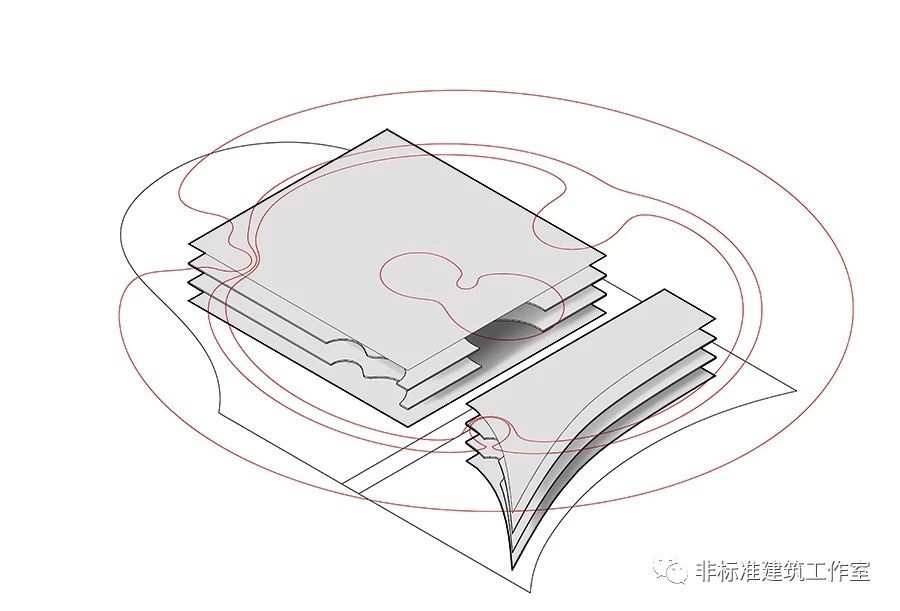

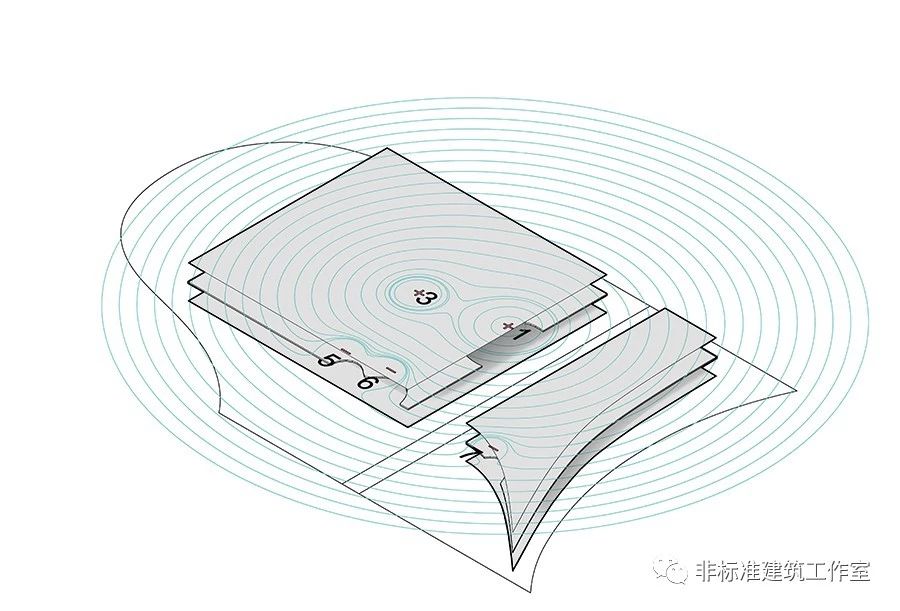

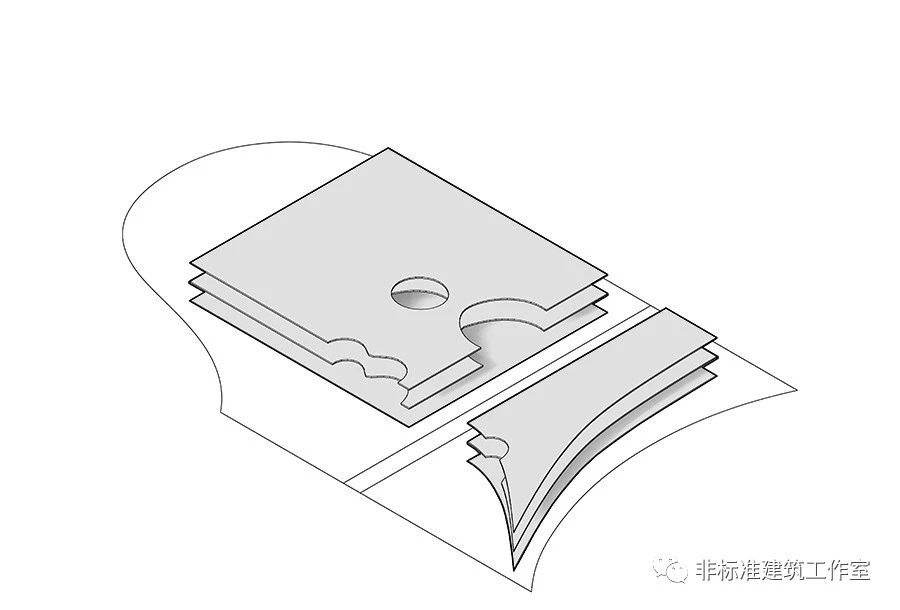

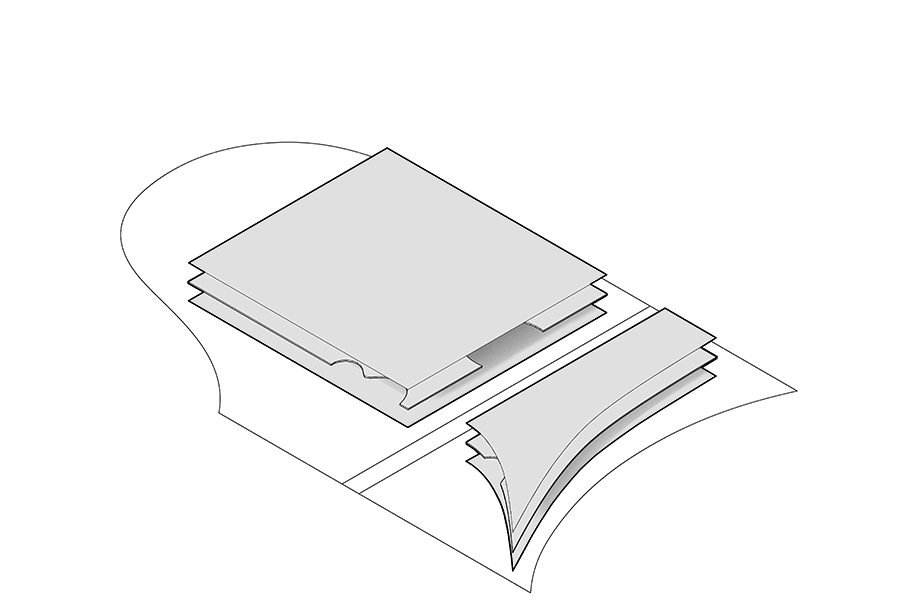

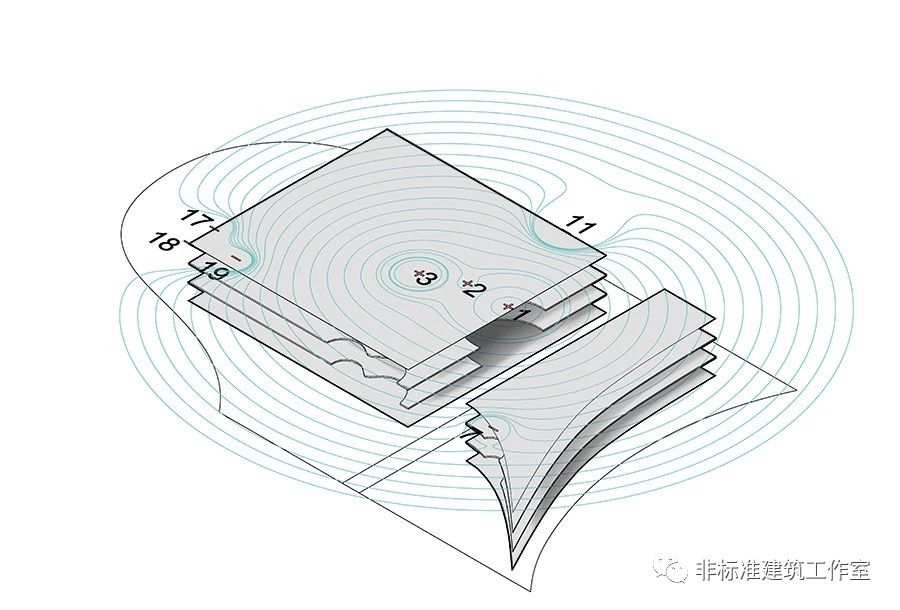

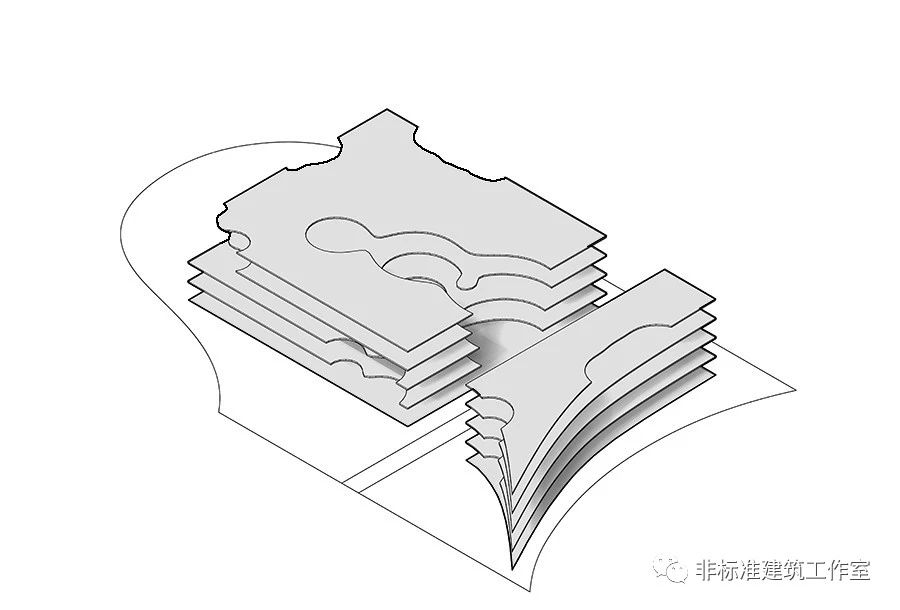

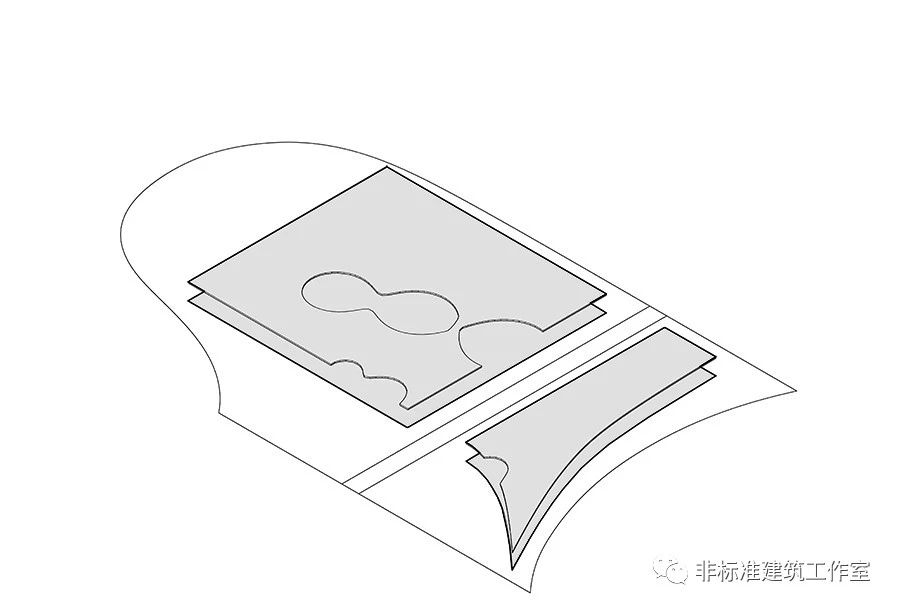

提取磁感线,并切割楼板:






三层平面范围内引入1.3.5.6.7号电子。

1.3为正电子, 5.6.7为负电子。

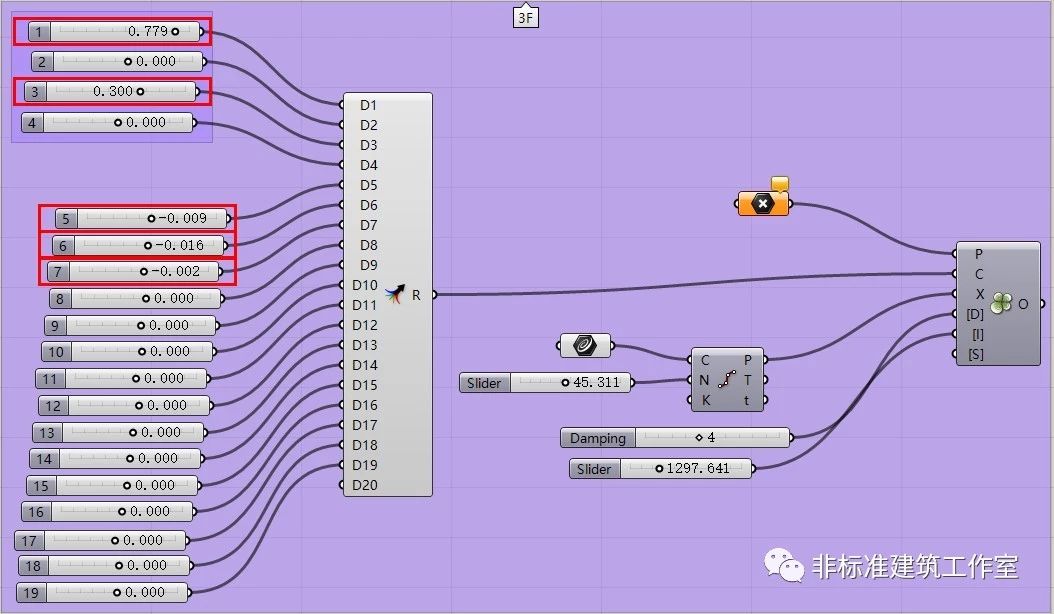

电子的强度设定:

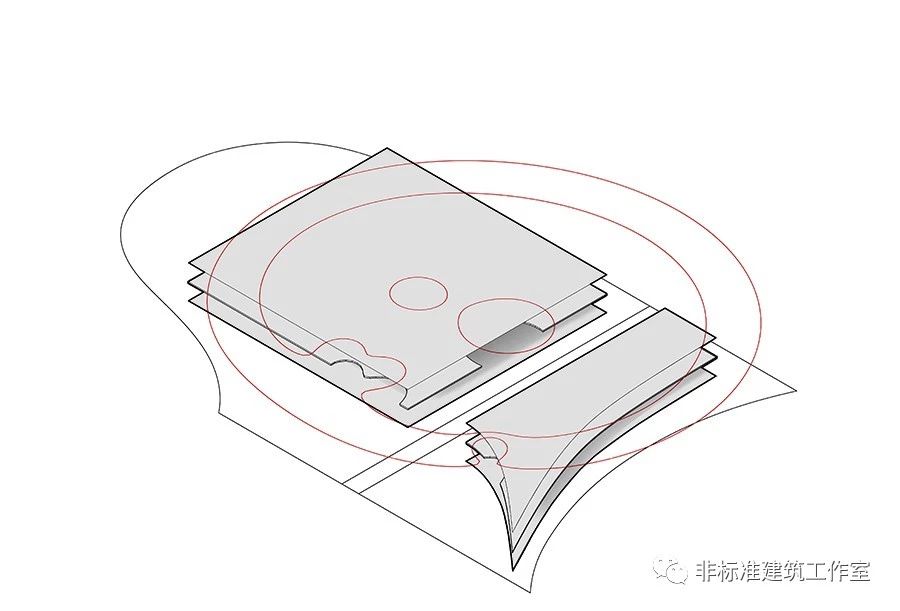

提取磁感线并切割平面:

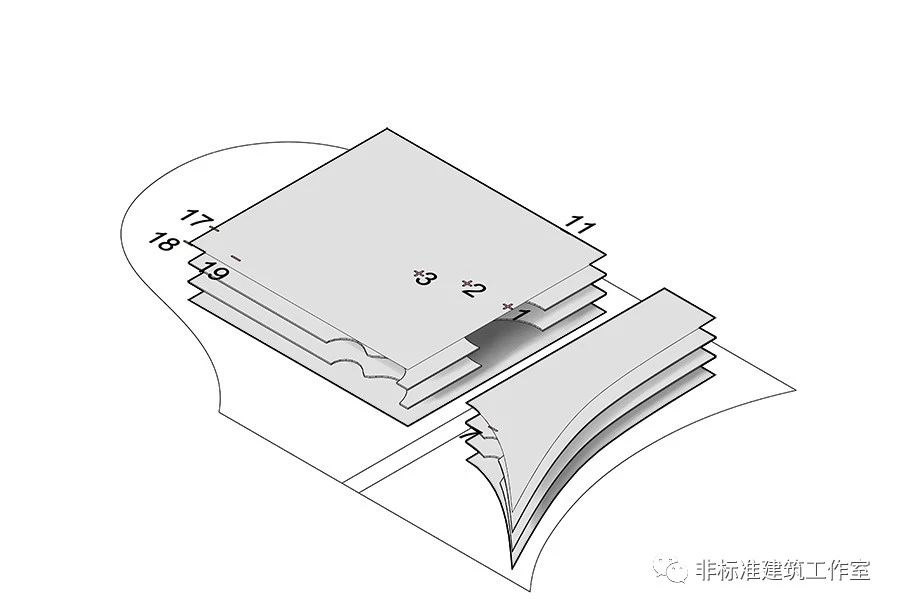

四层平面范围内引入1.2.3.7.11.17.18.19号电子。

1.2.3为正电子, 7.11.17.18.19为负电子。

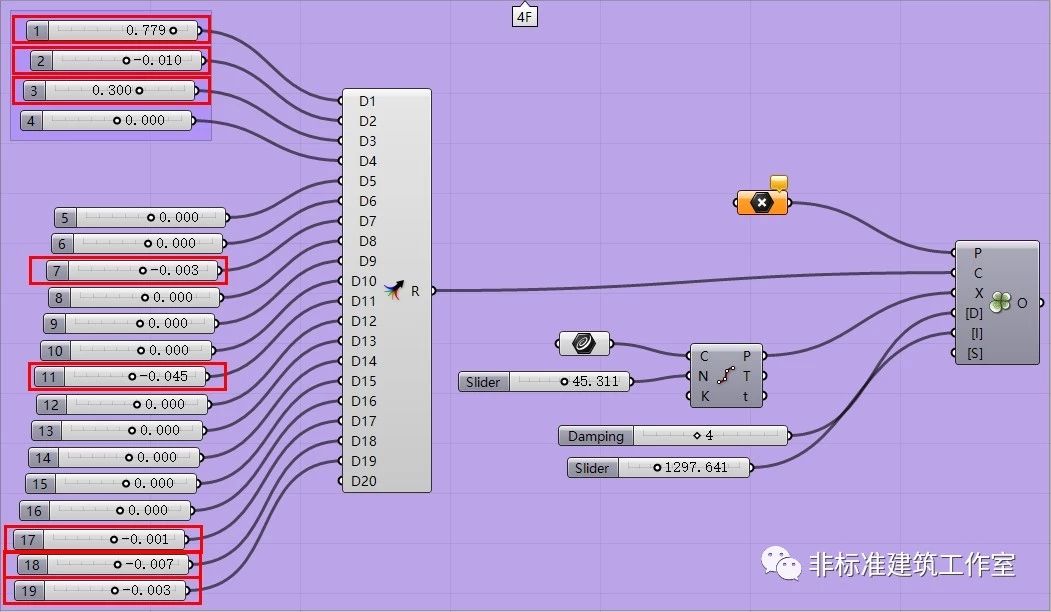

电子的强度设定:

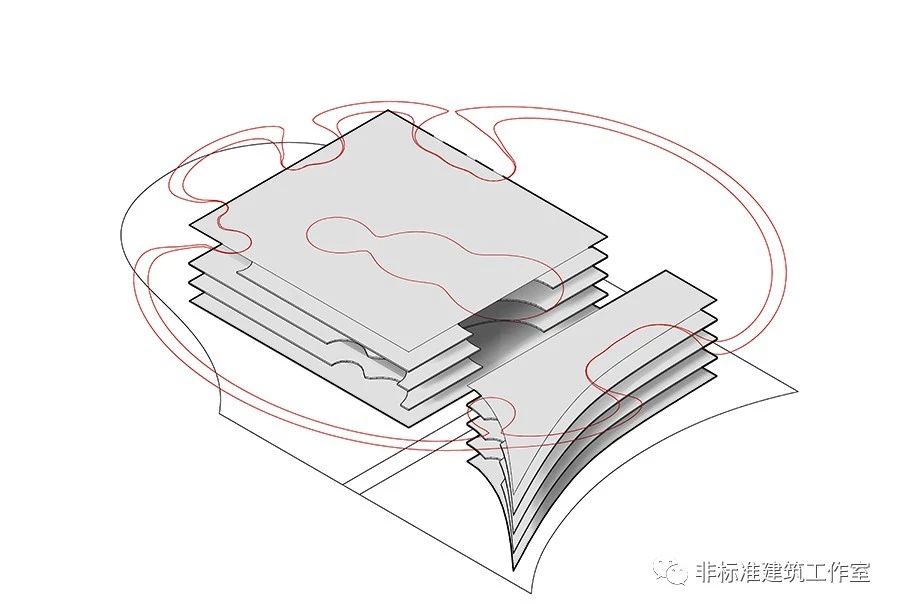

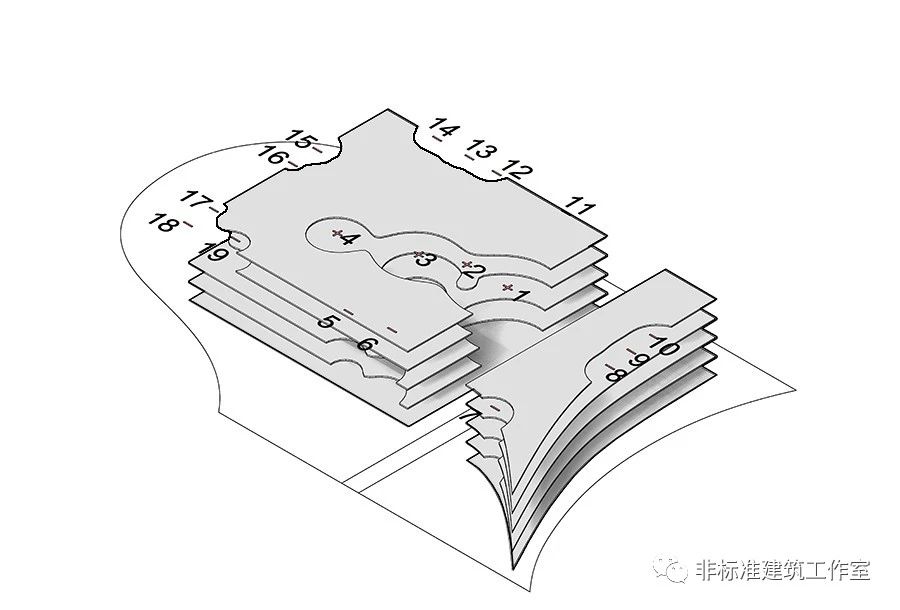

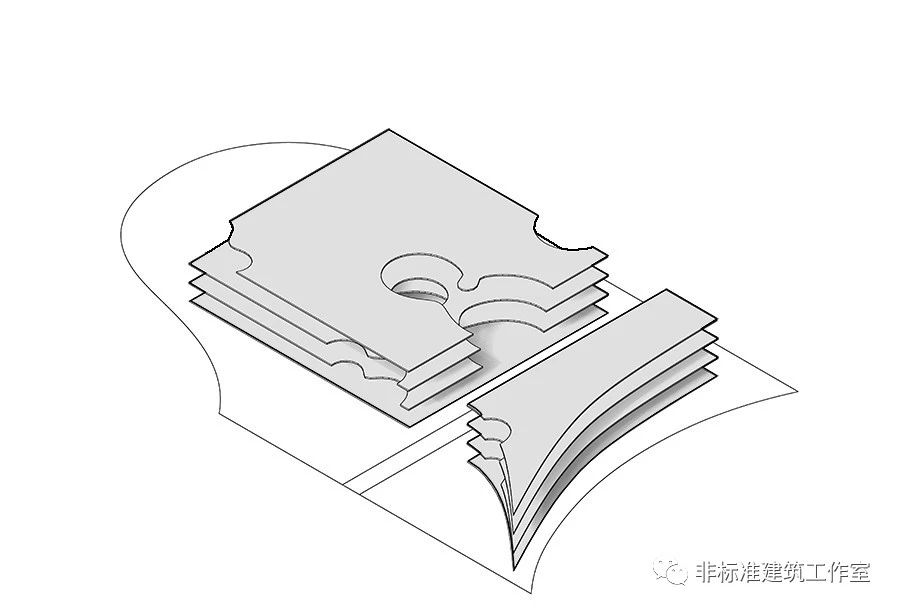

提取磁感线并切割平面

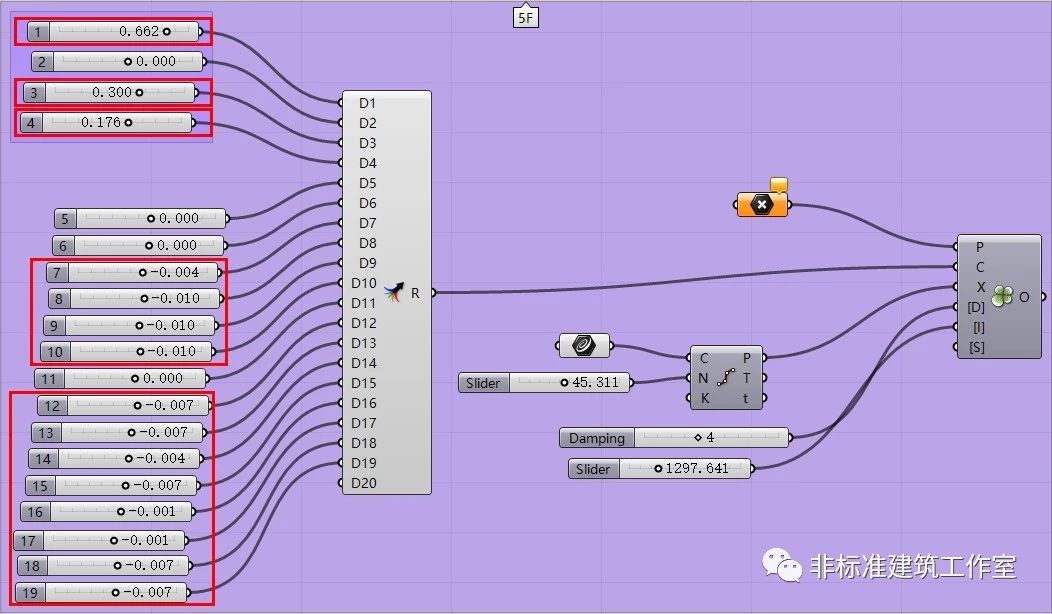

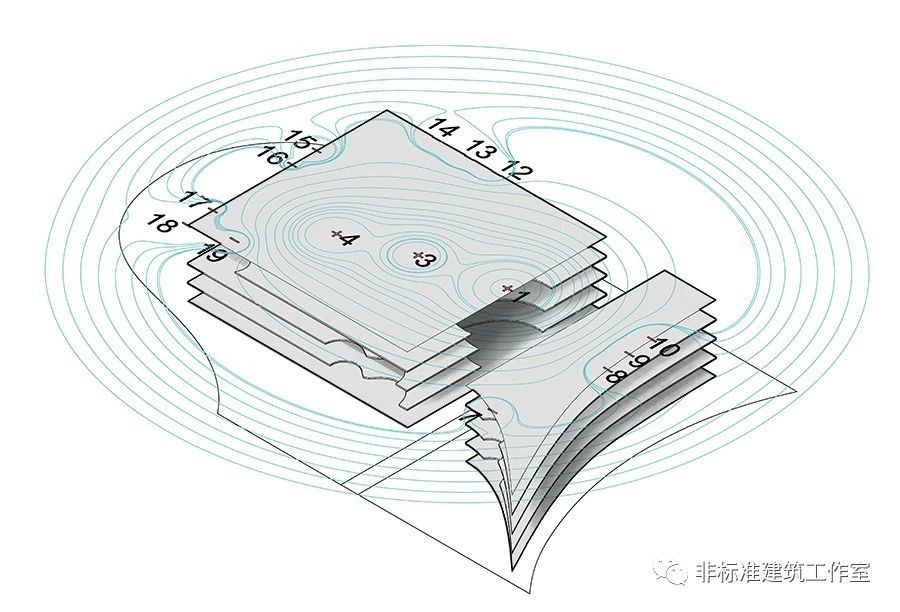

五层平面范围内引入

1.3.4.7.8.9.10.12.13.14.15.16.17.18.19号电子。

1.3.4为正电子,

7.8.9.10.12.13.14.15.16.17.18.19为负电子。





电子的强度设定:




提取磁感线并切割:

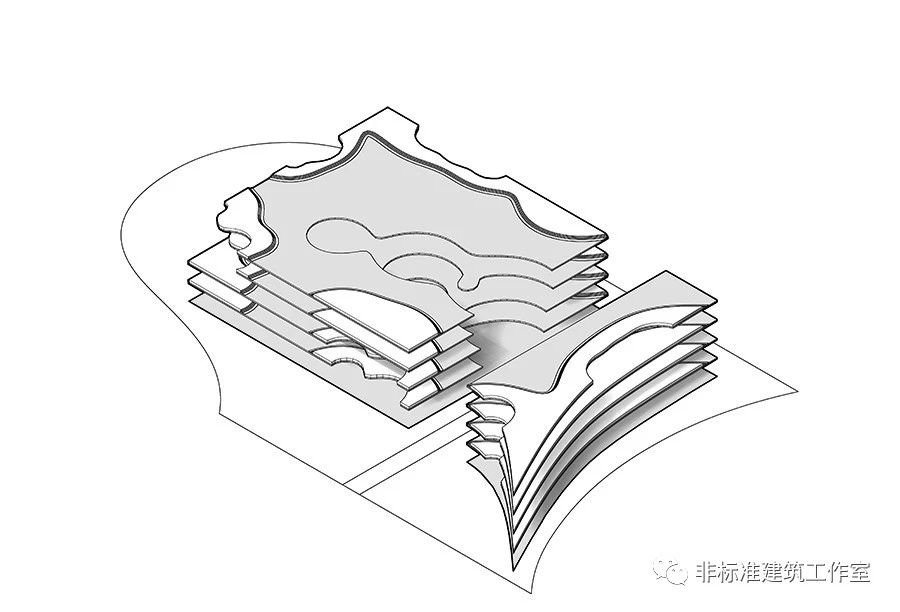

至此,通过算法来设计平面的过程完成了,接下来是建筑细部的深化。

A、引入磁感线来设计建筑的室内台阶:



确定建筑平面的范围,在此范围内引入1.3.4.7.8.9.10.12.13.14.15.16.17.18.19号电子。生成磁感线,然后提取磁感线,生成室内楼梯。
1.2.3.4为正,
5.6.7.8.9.10.11.12.13.14.15.16.17.18.19为负电子。

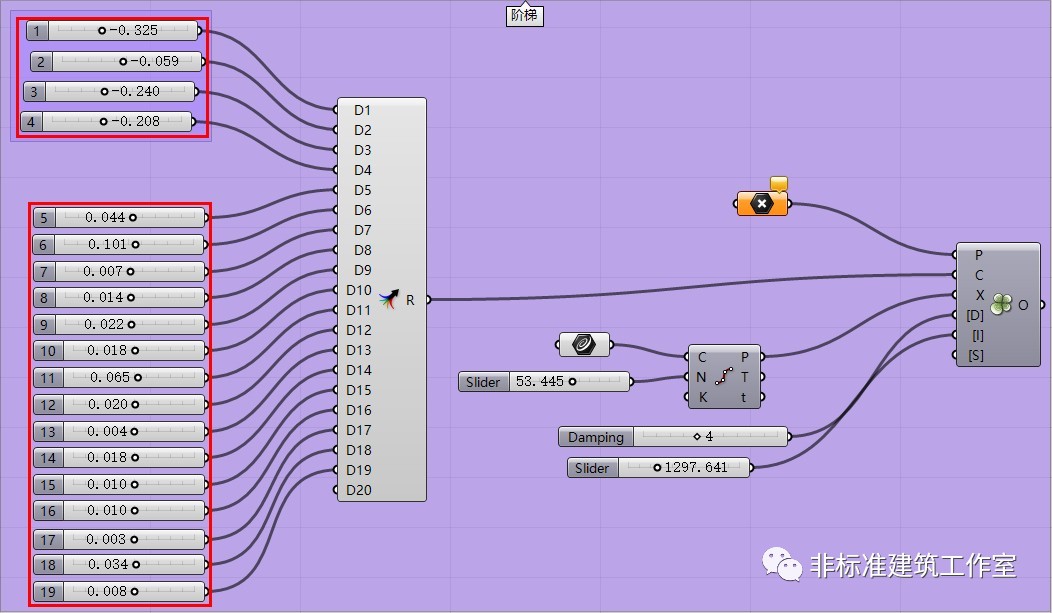

电子的强度设定:




根据磁感线生成室内台阶:

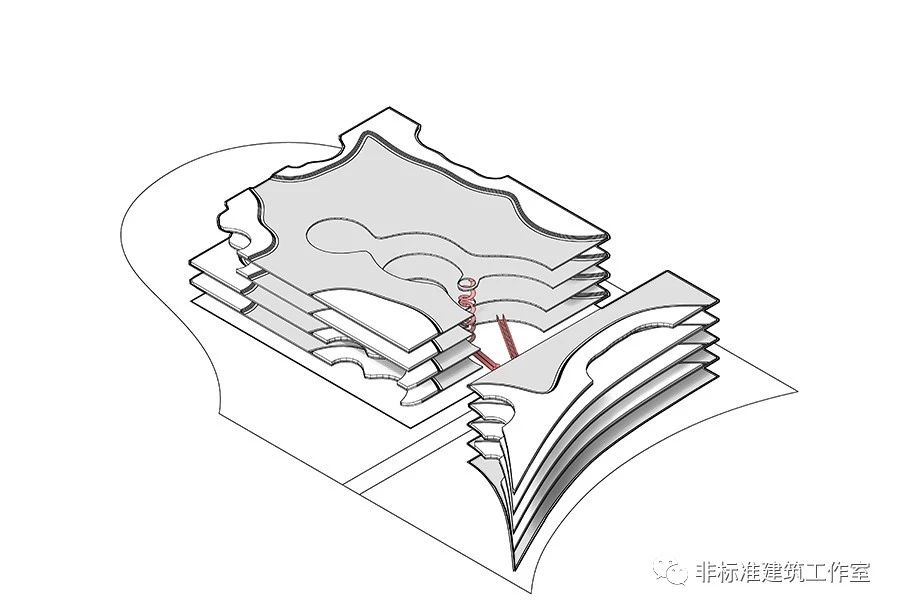

B、加入公共交通:一个螺旋坡道和两个扶梯。




C、加入疏散交通核:

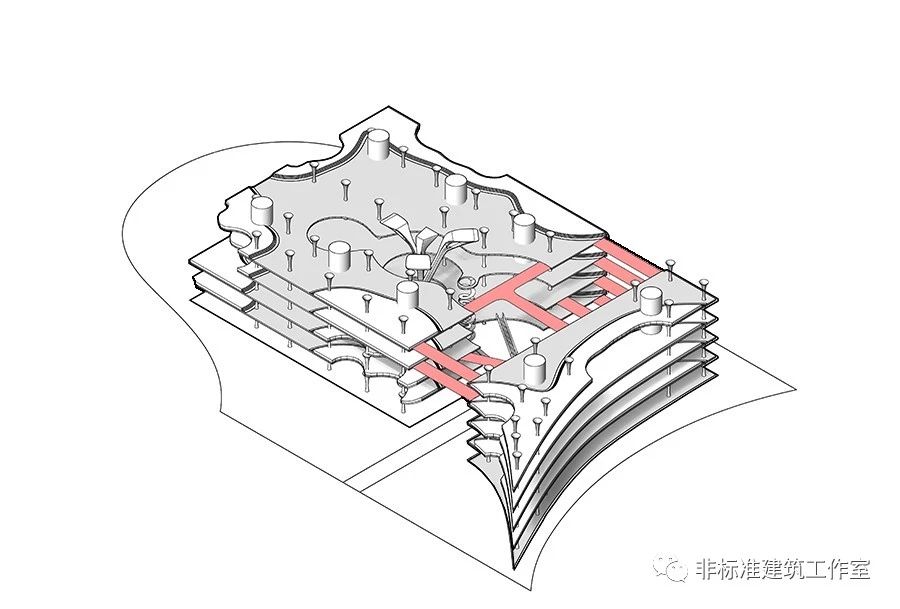

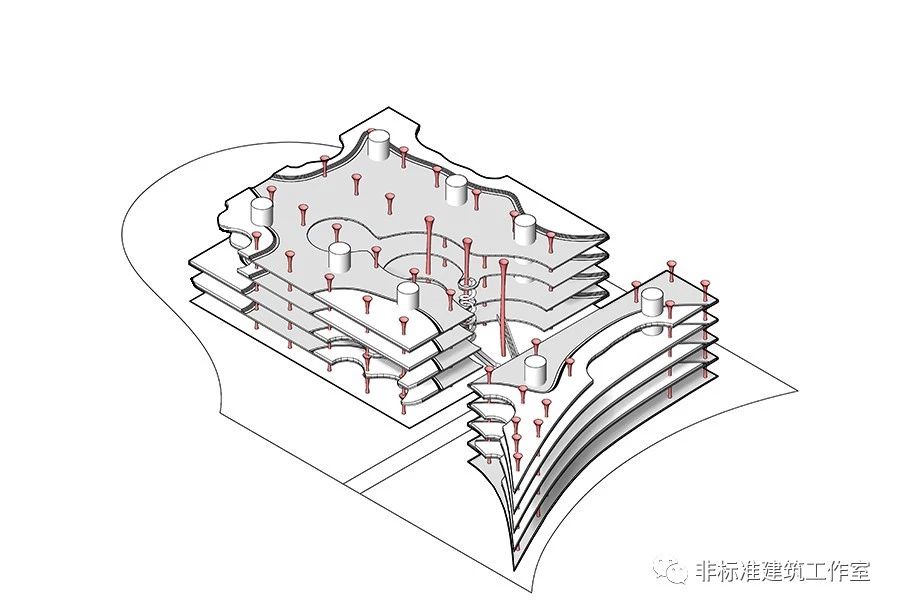

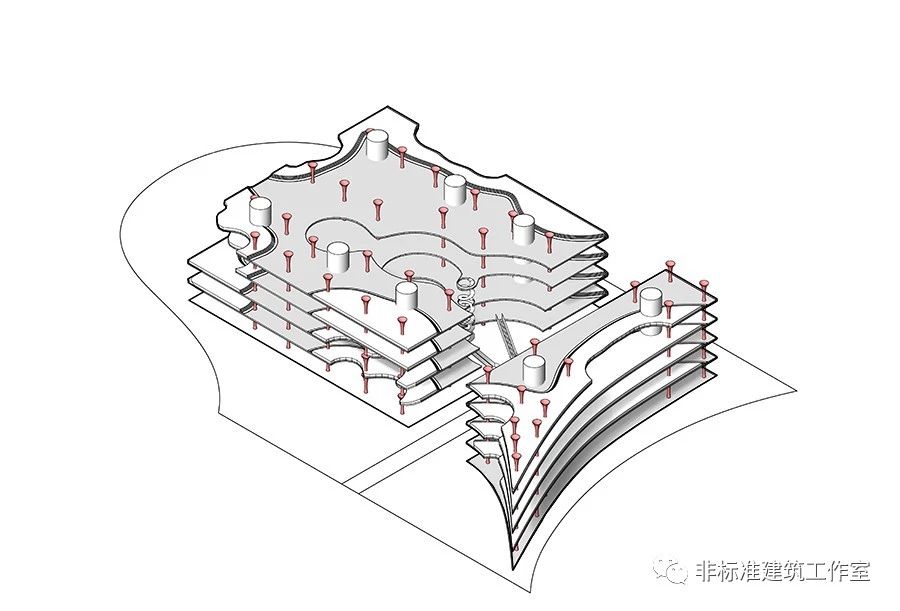

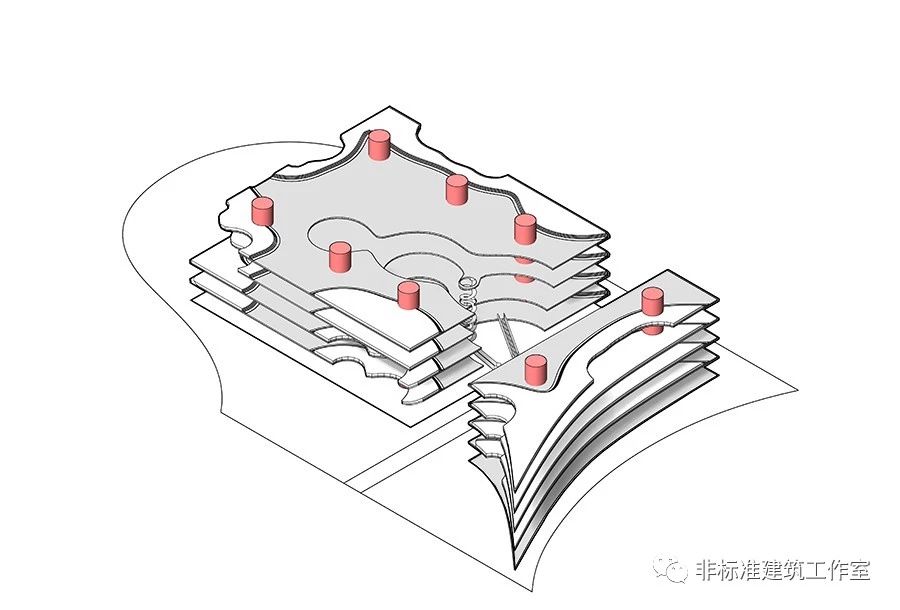

D、设置规整柱网:




根据中庭空间调整柱网的位置,移去通高空间的柱子:

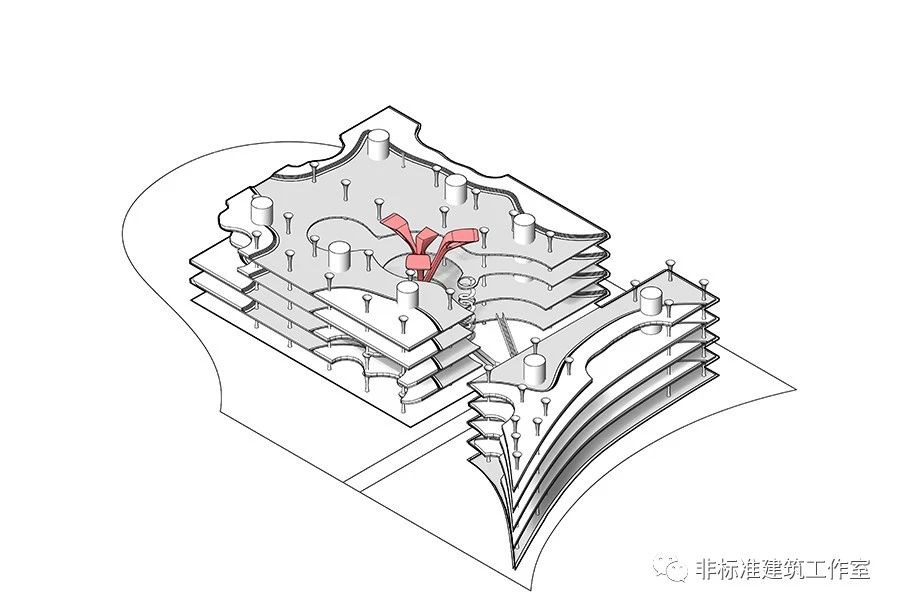

设计一个扎哈style的异型柱支撑中庭。





F、加入廊道,连接被道路分开的两部分:




至此,这个建筑的内部空间算是完成了。

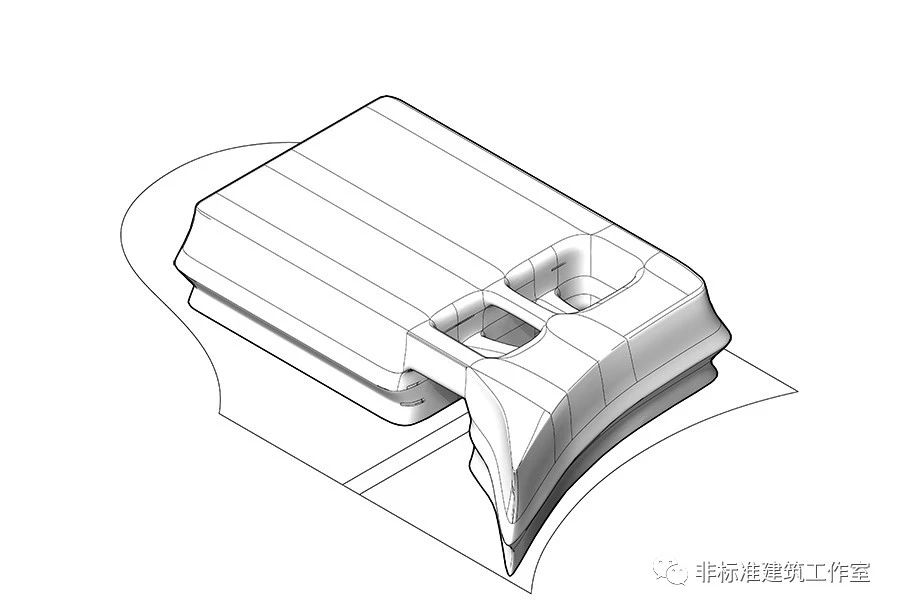

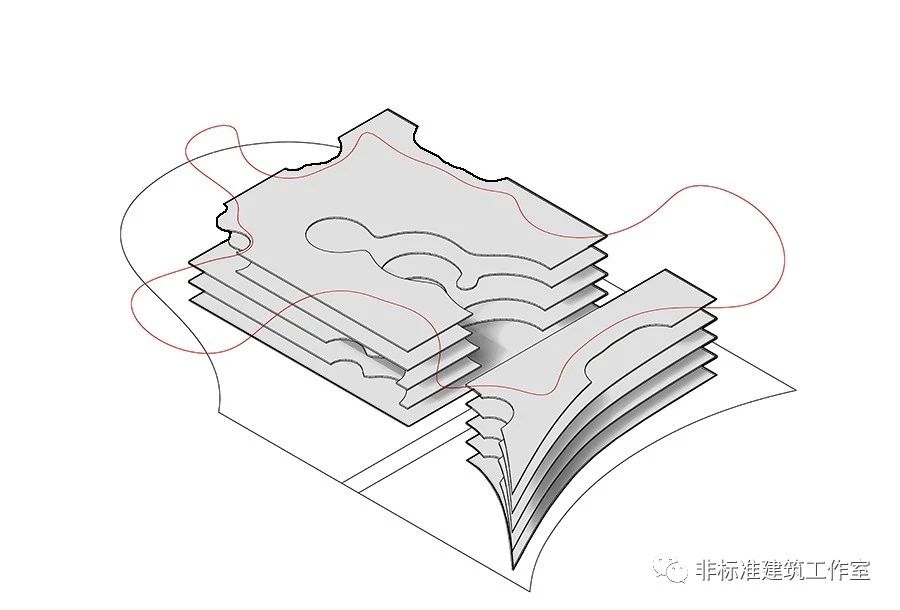

下面才终于到我们熟悉的用rhino捏样子的过程。

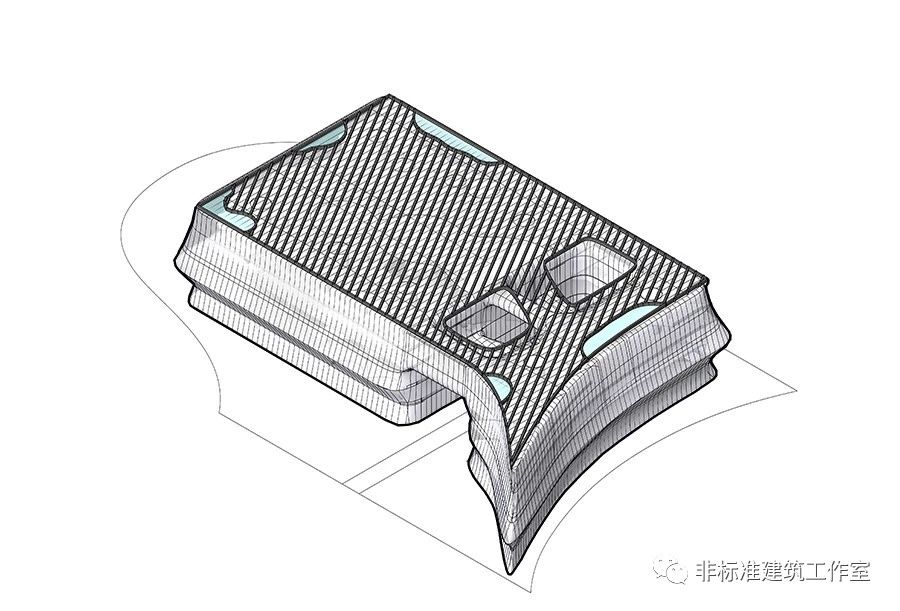

最后罩上玻璃幕墙。

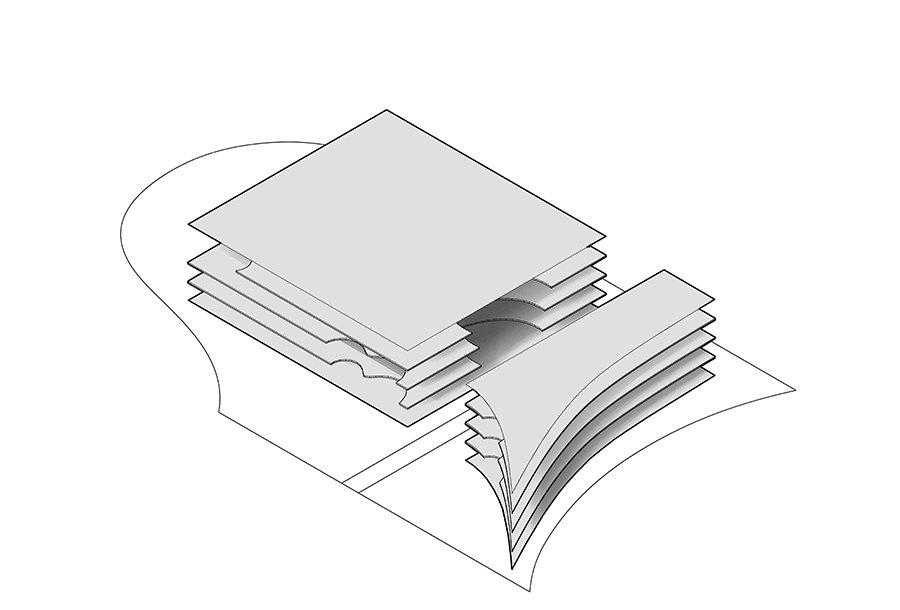

再看一遍完整过程:








模仿也好,借鉴也罢,都是一个严肃的学习和钻研过程,不过脑子的复制就是令人恶心的抄袭山寨。

艺术的最终追求是推陈出新、青出于蓝,在借鉴经典、模仿经典的基础上创造出新的艺术效果。


即使我们成为不了建筑大师,也要一直保持原真做自己,

因为别人已经有别人做了。





本文感谢大师姐林雅楠的文案撰写和指导
[1]、[2]、[3]、[4]、[5]、[6]来源于
https://www.archdaily.com/786304/zaha-hadid-architects-reveals-winning-proposal-for-sberbank-technopark-in-moscow
其余分析图与动图全为作者自绘,转载请注明


非标准建筑工作室著作权所有
允许转载,禁止修改和演绎
转载请联系微信:linxiaowu3513
